Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita BCX2510'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

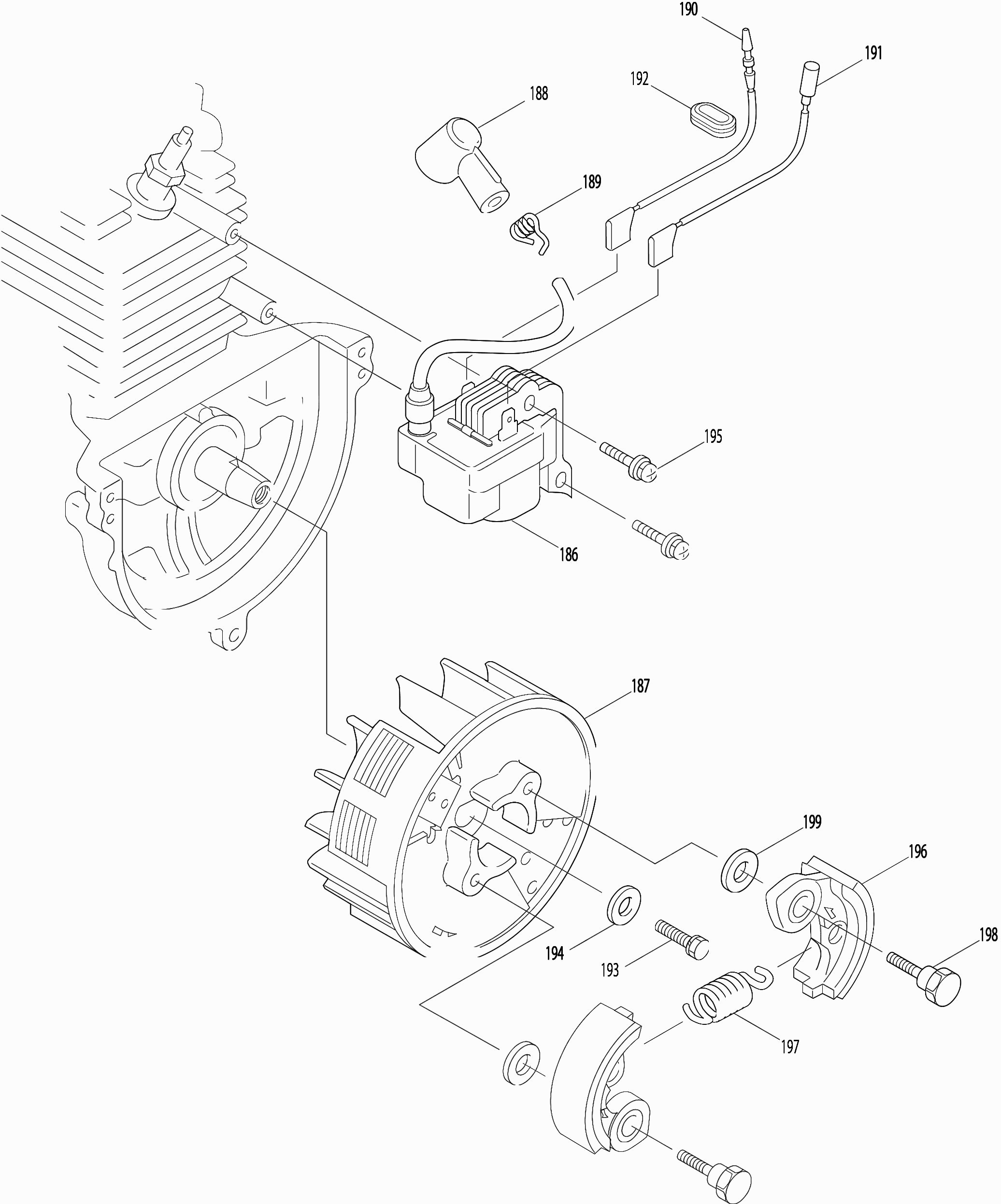

Dessins des Makita BCX2510
Liste de pièces de rechange des Makita BCX2510
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 050-4 | 5921042000 | |||
| Couvercle De Carter | ||||
| 052-1 | 318443-5 | 4.26 | 5.11 | |
| Couvercle de soupape | ||||
| 053-2 | 140B46-7 | 5.88 | 7.06 | |
| Joint de couvercle de carter | ||||
| 054-1 | 162274-2 | 1.72 | 2.06 | |
| Joint de couvercle de soupape | ||||
| 055-1 | 162275-0 | 1.72 | 2.06 | |
| Valve d'alimentation | ||||
| 056-1 | 346083-9 | 1.43 | 1.72 | |
| Plateau De Retenue | ||||
| 057-1 | 318440-1 | 1.72 | 2.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 058 | 0119049980 | |||
| Pas d'informations disponibles, non commandable | ||||
| 059-1 | 266494-1 | |||
| Pas d'informations disponibles, non commandable | ||||
| 060-2 | 266811-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 061-3 | 266811-5 | |||
| Vis 5X14 P | ||||
| 062 | 0043605140 | 0.83 | 1.00 | |
| Logement d'embrayage | ||||
| 063 | 6241500203 | 61.36 | 73.63 | |
| Pas d'informations disponibles, non commandable | ||||
| 064-1 | 266494-1 | |||
| Carter Ebh253U A | ||||
| 065-1 | 318442-7 | 6.89 | 8.27 | |
| Joint de carter | ||||
| 066-1 | 162276-8 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 067-1 | 424202-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 068-1 | 325666-8 | |||
| Jauge à huile | ||||
| 069-1 | 450565-6 | 1.72 | 2.06 | |
| Joint torique pour jauge à huile A | ||||
| 070-2 | 424100-6 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 071-2 | 266811-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 072-1 | 168401-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| 074-1 | 168475-0 | |||
| Rondelle de blocage r-32 | ||||
| 075-1 | 962151-6 | 0.83 | 1.00 | |
| Roulement à billes 6201ddu | ||||
| 076-1 | 210111-5 | 5.46 | 6.55 | |
| Rondelle de blocage S-12 | ||||
| 077-1 | 961052-5 | 0.83 | 1.00 | |
| Entretoise | ||||
| 078-2 | 450569-8 | 1.01 | 1.21 | |
| Amortisseur supérieur | ||||
| 079 | 6241500401 | 3.65 | 4.38 | |
| Amortisseur 2 Ebh253U A | ||||
| 080-1 | 424107-2 | 2.80 | 3.36 | |
| Support de montage "supérieur" | ||||
| 081-1 | 6241500601 | 5.24 | 6.29 | |
| Serre En Acier 2 Ebh253U A | ||||
| 082-2 | 318271-8 | 2.44 | 2.93 | |
| Boulon 5X12 A | ||||
| 083 | 0119059900 | 1.06 | 1.27 | |
| Boulon 5x18 | ||||
| 084-1 | 266844-0 | 0.83 | 1.00 | |

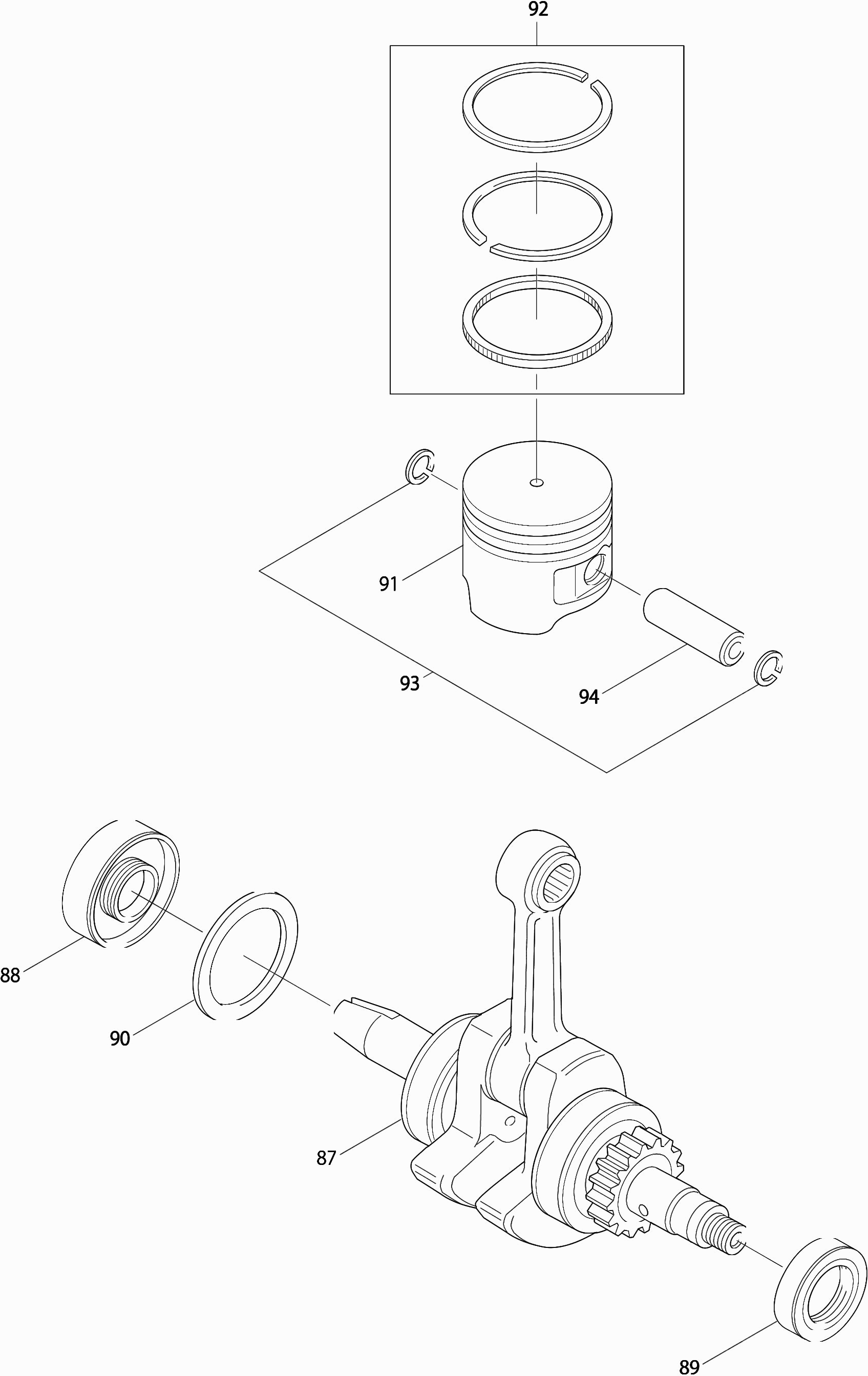

| Vilebrequin | ||||
| 087-2 | 135539-5 | 30.23 | 36.28 | |
| Anneau d'étanchéité 12 | ||||
| 088-2 | 213147-3 | 2.08 | 2.50 | |
| Plus disponible, pas de remplacement | ||||
| 089-2 | 213148-1 | |||
| Rondelle 23 | ||||
| 090-1 | 267400-9 | 1.43 | 1.72 | |
| Piston | ||||
| 091-1 | 318441-9 | 9.52 | 11.42 | |
| Plus disponible, pas de remplacement | ||||
| 092-1 | 195145-8 | |||
| Bague de blocage pour goupille de piston | ||||
| 093-1 | 233976-8 | 0.83 | 1.00 | |
| Axe De Piston | ||||
| 094-1 | 257781-9 | 2.80 | 3.36 | |

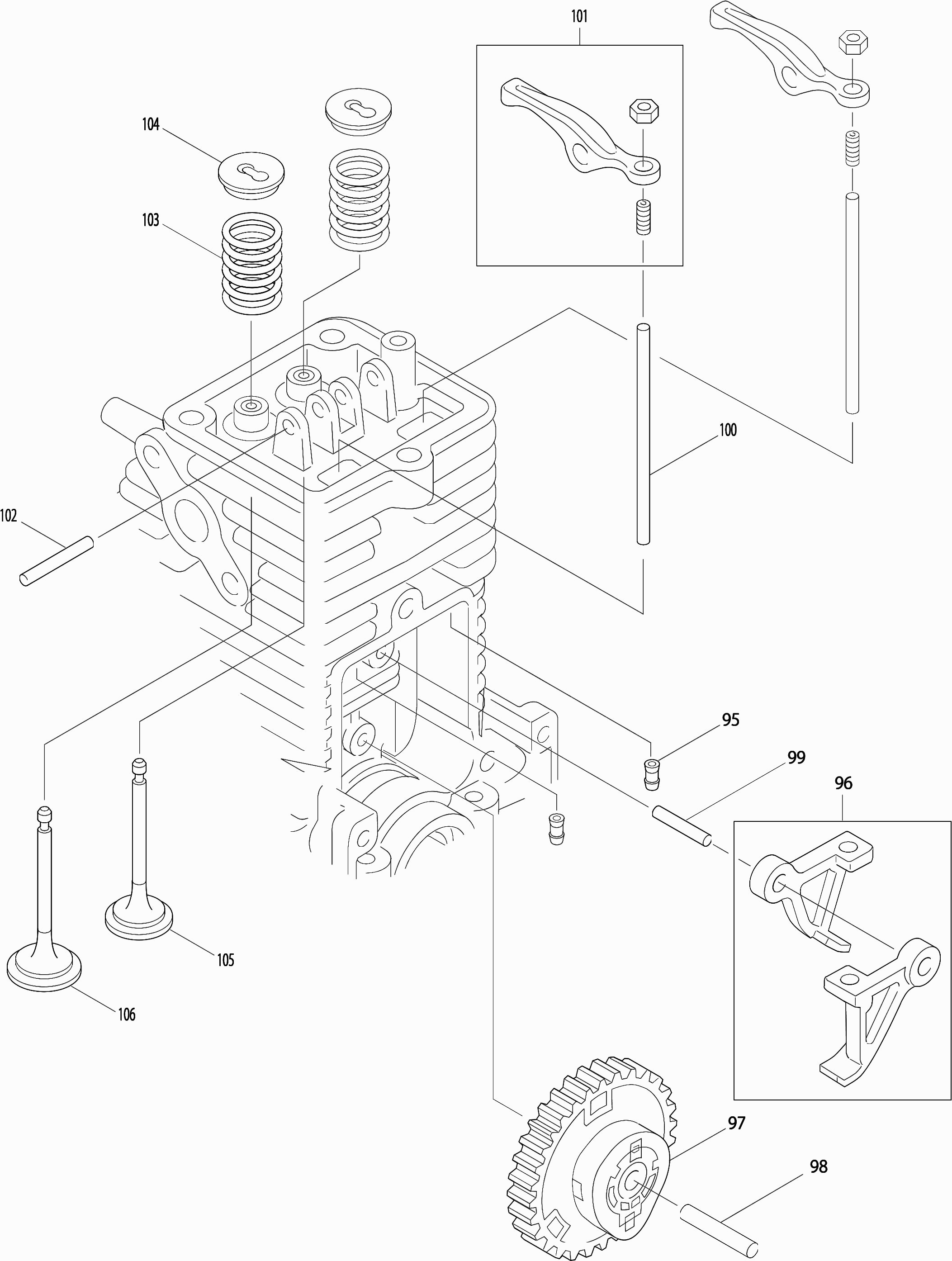

| Entretoise Ebh253U A | ||||
| 095-2 | 424200-2 | 0.83 | 1.00 | |
| Levier de Came | ||||
| 096-1 | 313169-4 | 2.80 | 3.36 | |
| Engrenage basculant | ||||
| 097-2 | 125552-1 | 23.75 | 28.50 | |
| Broche 5Mm Ebh253U A | ||||
| 098-1 | 268238-5 | 0.83 | 1.00 | |
| Broche 4mm Ebh253U A | ||||
| 099-1 | 268239-3 | 0.83 | 1.00 | |
| Broche de la soupape | ||||
| 100-1 | 256865-0 | 0.83 | 1.00 | |
| Bras de soupape | ||||
| 101-1 | 125554-7 | 4.58 | 5.50 | |
| Stylo 5mm | ||||
| 102-1 | 256200-2 | 0.83 | 1.00 | |
| Ressort de compression 9 | ||||
| 103-1 | 234108-0 | 2.56 | 3.07 | |
| Bague de blocage de vanne | ||||
| 104-1 | 325668-4 | 2.08 | 2.50 | |
| Valve d'échappement | ||||
| 105-2 | 326366-3 | 4.08 | 4.90 | |
| Valve d'admission | ||||
| 106-2 | 326367-1 | 4.81 | 5.77 | |
| Pas d'informations disponibles, non commandable | ||||
| 107 | 5925001001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 107-1 | 5925001002 | |||

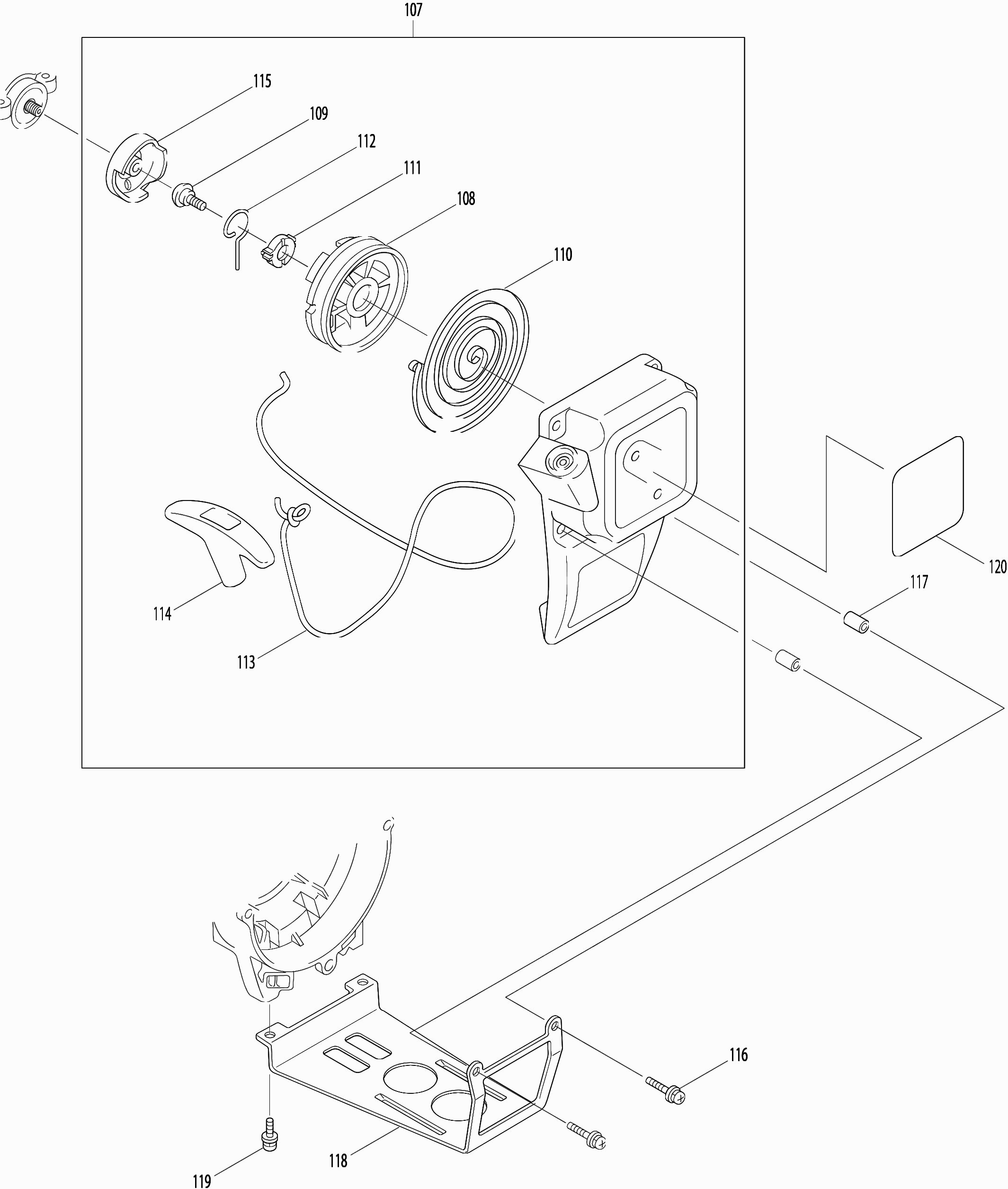

| Dispositif de démarrage | ||||
| 107-2 | 125917-7 | 16.07 | 19.28 | |
| Tambour de corde de démarrage | ||||
| 108-1 | 451937-8 | 4.58 | 5.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 109-1 | 266585-8 | |||
| Ressort de démarrage | ||||
| 110-1 | 232258-5 | 5.88 | 7.06 | |
| Bague intérieure | ||||
| 111-1 | 451938-6 | 1.72 | 2.06 | |
| Bras oscillant | ||||
| 112-1 | 325923-4 | 1.43 | 1.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 113-1 | 444019-3 | |||
| Poignée de démarrage | ||||
| 114-1 | 424319-7 | 2.80 | 3.36 | |
| Poulie de démarrage | ||||
| 115-1 | 168483-1 | 2.16 | 2.59 | |
| Montage Vis RBC201 M4X25 P | ||||
| 116 | 0043604250 | 0.83 | 1.00 | |
| Entretoise | ||||
| 117-1 | 331835-1 | 0.83 | 1.00 | |
| Support de réservoir | ||||
| 118-1 | 345964-4 | 2.93 | 3.52 | |
| Montage Vis Eh490V A | ||||
| 119 | 0043605100 | 0.83 | 1.00 | |

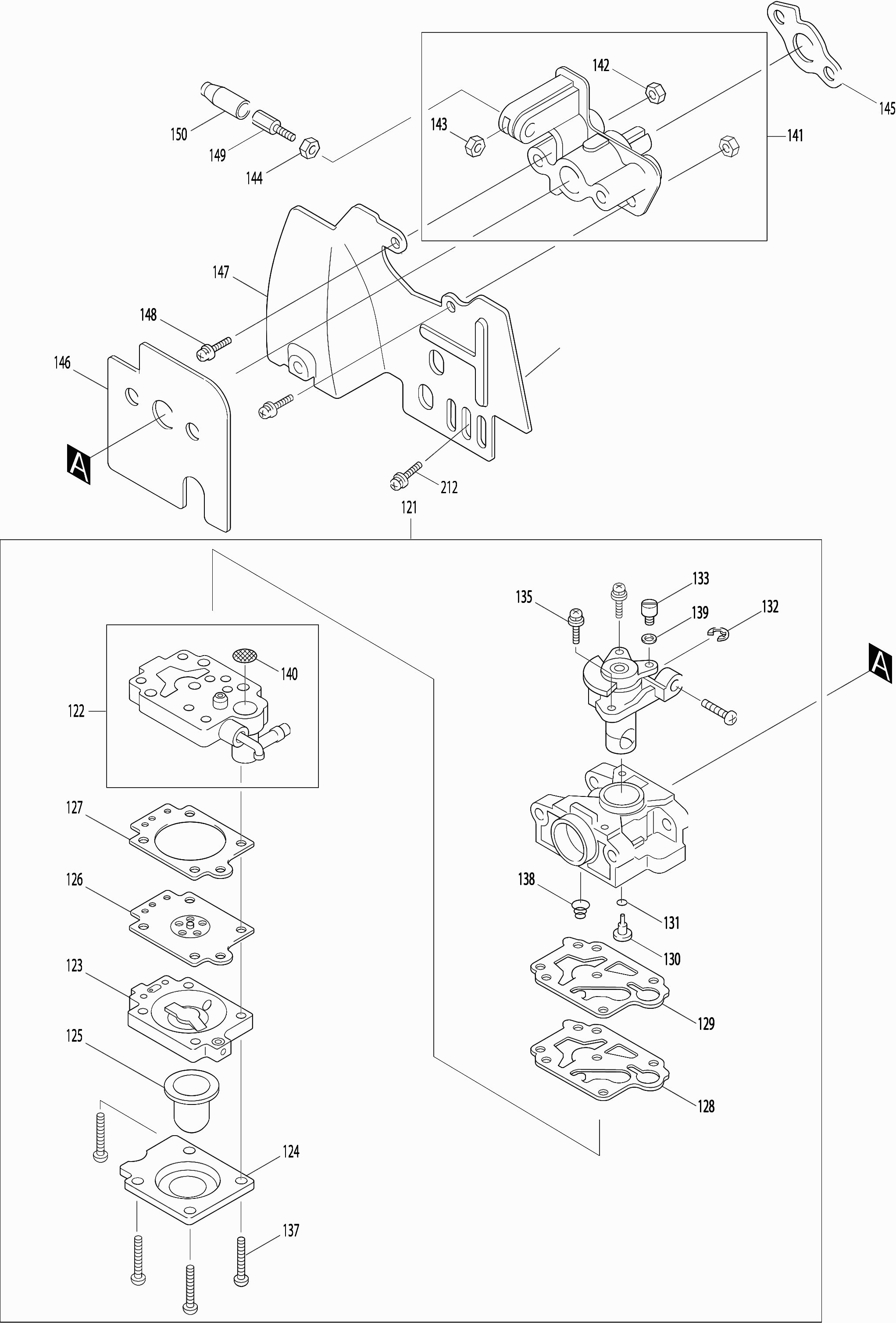

| Carburateur | ||||
| 121-1 | 168497-0 | 49.85 | 59.82 | |
| Pas d'informations disponibles, non commandable | ||||
| 122-2 | 140437-0 | |||
| Boîtier de Purificateur d'Air Ebh253U A | ||||
| 123-1 | 140438-8 | 10.81 | 12.97 | |
| Couvercle de pompe Ebh253U A | ||||
| 124-1 | 346270-0 | 3.65 | 4.38 | |
| Pompe de surpression | ||||
| 125-1 | 424314-7 | 3.65 | 4.38 | |
| Diaphragme | ||||
| 126-2 | WJ00095586 | 10.81 | 12.97 | |
| Joint de Membrane | ||||
| 127-1 | 442154-1 | 2.44 | 2.93 | |
| Diaphragme de pompe | ||||
| 128-2 | WJ00009599 | 4.08 | 4.90 | |
| Joint de Membrane | ||||
| 129-1 | 442155-9 | 2.44 | 2.93 | |
| Pulvérisateur Ebh253U P | ||||
| 130-1 | 326027-5 | 11.16 | 13.39 | |
| Anneau O 2 | ||||
| 131-1 | 213538-8 | 2.08 | 2.50 | |
| Seegering E-3 A | ||||
| 132-1 | 257964-1 | 2.08 | 2.50 | |
| Élément pivotant | ||||
| 133-1 | 325922-6 | 4.26 | 5.11 | |
| Pas d'informations disponibles, non commandable | ||||
| 135-2 | WJ00096364 | |||
| Parker 3X24Mm Ck A | ||||
| 137-1 | 266582-4 | 0.83 | 1.00 | |
| Ressort de compression 5-9mm | ||||
| 138-1 | 234183-6 | 2.93 | 3.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 139-1 | 413140-9 | |||
| Tamis d'entrée | ||||
| 140-2 | WJ00014070 | 1.72 | 2.06 | |
| Isolateur Ebh253U A | ||||
| 141-4 | 450559-1 | 4.66 | 5.59 | |
| Pas d'informations disponibles, non commandable | ||||
| 142 | 0021705000 | |||
| Écrou M6 Htr5600 A | ||||
| 143 | 0022706000 | 0.83 | 1.00 | |
| Écrou M6 Htr5600 A | ||||
| 144 | 0022706000 | 0.83 | 1.00 | |
| Joint d'isolation | ||||
| 145-2 | 413120-5 | 1.21 | 1.45 | |
| Joint de collecteur d'admission | ||||
| 146-2 | 413121-3 | 1.21 | 1.45 | |
| Admission du carburateur | ||||
| 147 | 5923502000 | 9.96 | 11.95 | |
| Vis à tête cylindrique M5x18mm | ||||
| 148-2 | 266787-6 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 149-2 | 325934-9 | |||
| Capuchon Em4250 * | ||||
| 150 | 5246004150 | 3.22 | 3.86 | |
| Tuyau de Ventilation | ||||
| 152-1 | 422041-0 | 1.80 | 2.16 | |

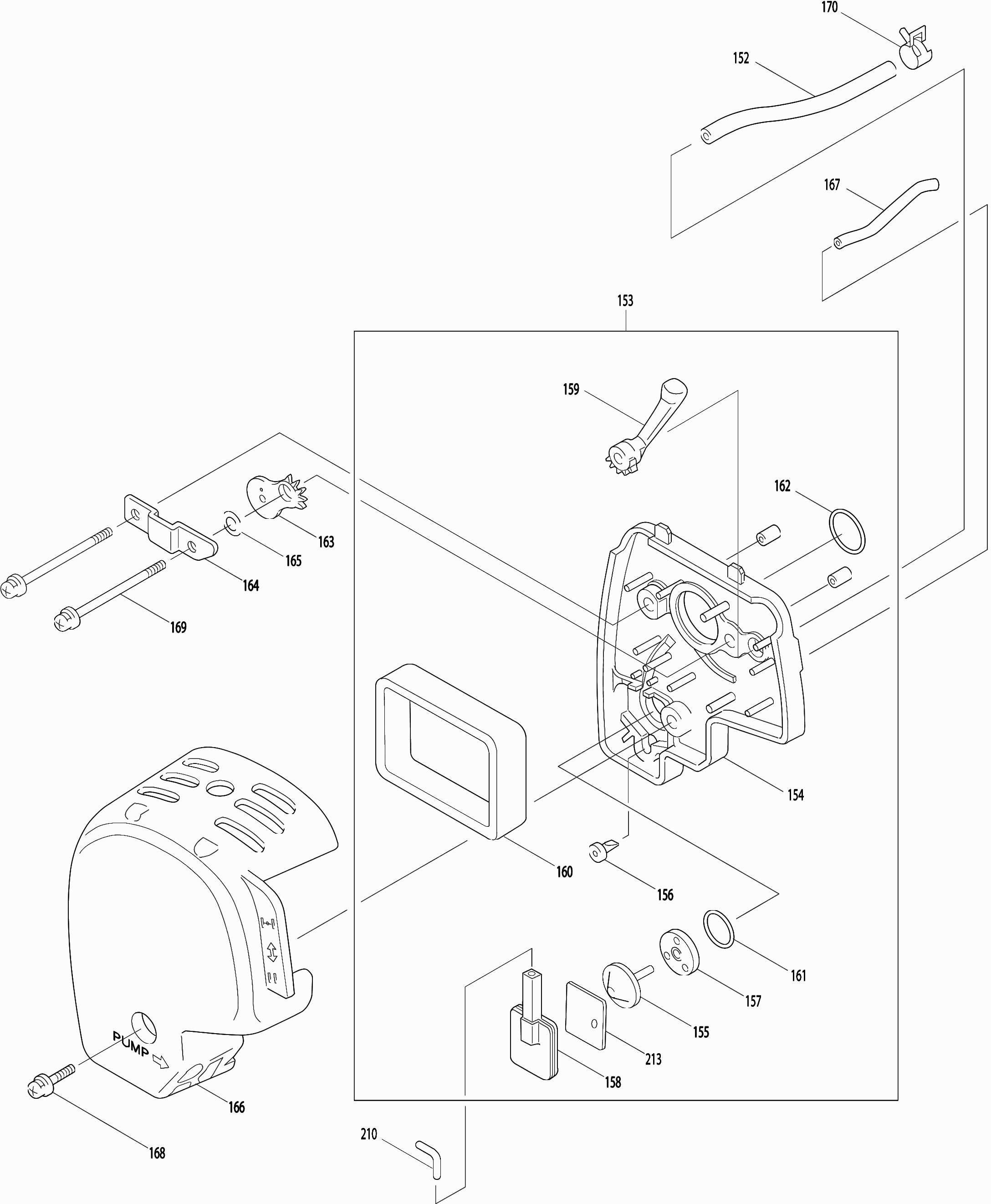

| Carter de filtre à air Ebh253U A | ||||
| 153-4 | 123845-0 | 17.97 | 21.56 | |
| Carter de filtre à air Ebh253U A | ||||
| 154-4 | 123845-0 | 17.97 | 21.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 155 | 5316500701 | |||
| Soupape de surpression | ||||
| 156-1 | 424316-3 | 2.80 | 3.36 | |
| Plaque de soupape de surpression | ||||
| 157-1 | 451924-7 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 158-2 | 168576-4 | |||
| Plus disponible, pas de remplacement | ||||
| 159-1 | 451925-5 | |||
| Élément de filtre à air | ||||
| 160-2 | 443141-3 | 2.80 | 3.36 | |
| Anneau O 14 | ||||
| 161-1 | 213539-6 | 0.83 | 1.00 | |
| Joint torique 15 | ||||
| 162-1 | 213540-1 | 0.83 | 1.00 | |
| Plaque de starter | ||||
| 163-2 | 450560-6 | 0.83 | 1.00 | |
| Plaque de montage Ebh253U A | ||||
| 164-1 | 346647-9 | 1.72 | 2.06 | |
| Rondelle | ||||
| 165-1 | 423376-2 | 0.83 | 1.00 | |
| Couvercle du filtre à air | ||||
| 166-2 | 450561-4 | 5.88 | 7.06 | |
| Tuyau de ventilation Ebh253U A | ||||
| 167-1 | 422042-8 | 1.72 | 2.06 | |
| Vis métrique Ph2 M5x68mm Ck | ||||
| 169-1 | 265188-5 | 0.83 | 1.00 | |
| Collier de tuyau IAS 3 | ||||
| 170-1 | 345918-1 | 0.83 | 1.00 | |

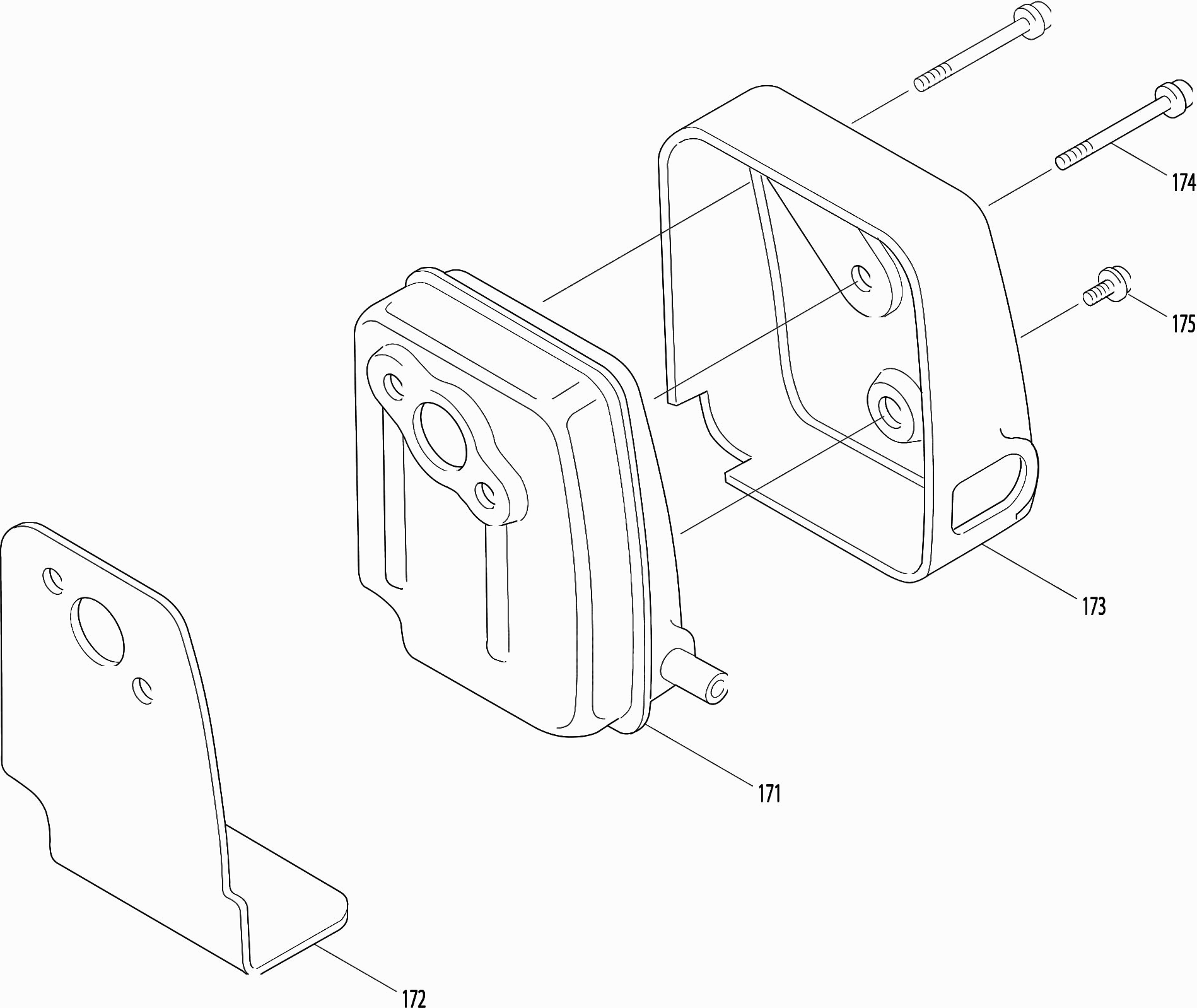

| Échappement | ||||
| 171-1 | 168469-5 | 12.58 | 15.10 | |
| Joint d'échappement | ||||
| 172-1 | 345916-5 | 1.51 | 1.81 | |
| Pas d'informations disponibles, non commandable | ||||
| 173-1 | 345915-7 | |||
| Boulon Allen M5x40mm Ck | ||||
| 174-1 | 266440-4 | 1.06 | 1.27 | |
| Pas d'informations disponibles, non commandable | ||||
| 175 | 0140059962 | |||

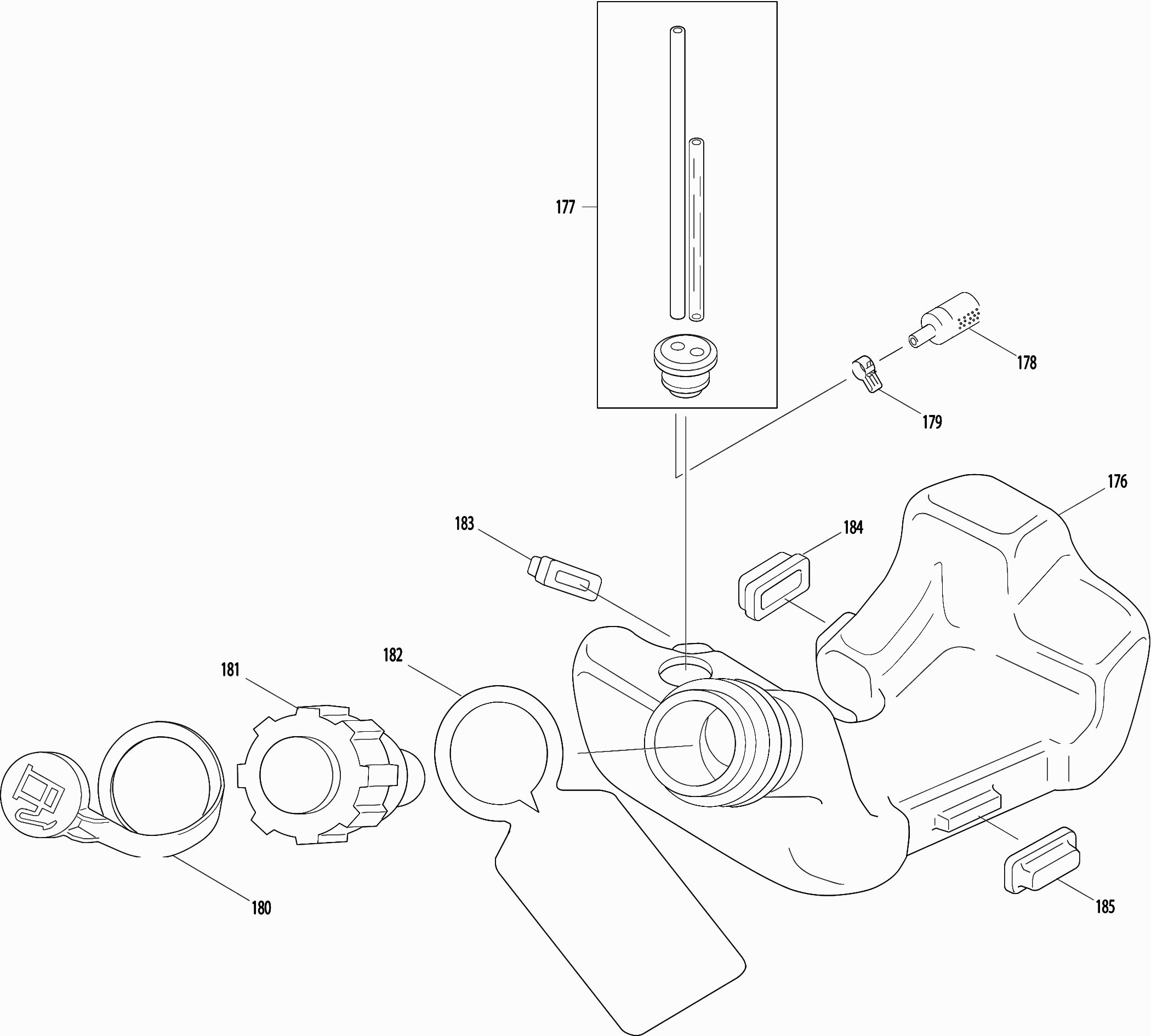

| RESERVOIR DE CARBURANT | ||||
| 176-1 | 450566-4 | 13.19 | 15.83 | |
| Tuyau à essence | ||||
| 177-1 | 168472-6 | 8.46 | 10.15 | |
| Filtre à carburant | ||||
| 178-2 | 163447-0 | 3.20 | 3.84 | |
| Collier de tuyau IAS 3 | ||||
| 179-1 | 345920-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 180-1 | 5926012000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 182 | 6249501501 | |||
| Amortisseur Ebh253U A | ||||
| 183-1 | 424102-2 | 0.83 | 1.00 | |
| Amortisseur Ebh253U A | ||||
| 184-1 | 424103-0 | 0.83 | 1.00 | |
| Amortisseur | ||||
| 185-2 | 424104-8 | 1.72 | 2.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 186-3 | 168501-5 | |||
| Roto Magneto Comp. | ||||
| 187-2 | 318343-9 | 31.61 | 37.93 | |
| Capuchon de bougie Ebh253U A | ||||
| 188-1 | 424105-6 | 2.80 | 3.36 | |
| Ressort de bougie Ebh253U A | ||||
| 189-1 | 324891-8 | 1.21 | 1.45 | |
| Câble | ||||
| 190-1 | 638664-6 | 1.43 | 1.72 | |
| Câble de connexion Ebh253U P | ||||
| 191-1 | 638665-4 | 1.43 | 1.72 | |
| Gaine Eh561 15X7X2Mm * | ||||
| 192 | 5257500300 | 1.51 | 1.81 | |
| Pas d'informations disponibles, non commandable | ||||
| 193 | 0011306160 | |||
| Rivet RBC230-G24-350 P | ||||
| 194 | 0031206000 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 195 | 0140049920 | |||
| Chaussure d'embrayage | ||||
| 196 | 5928500000 | 10.81 | 12.97 | |
| Ressort | ||||
| 197 | 5928500100 | 4.08 | 4.90 | |
| Vis d'embrayage | ||||
| 198 | 5928500200 | 1.43 | 1.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 199-1 | 267812-6 | |||

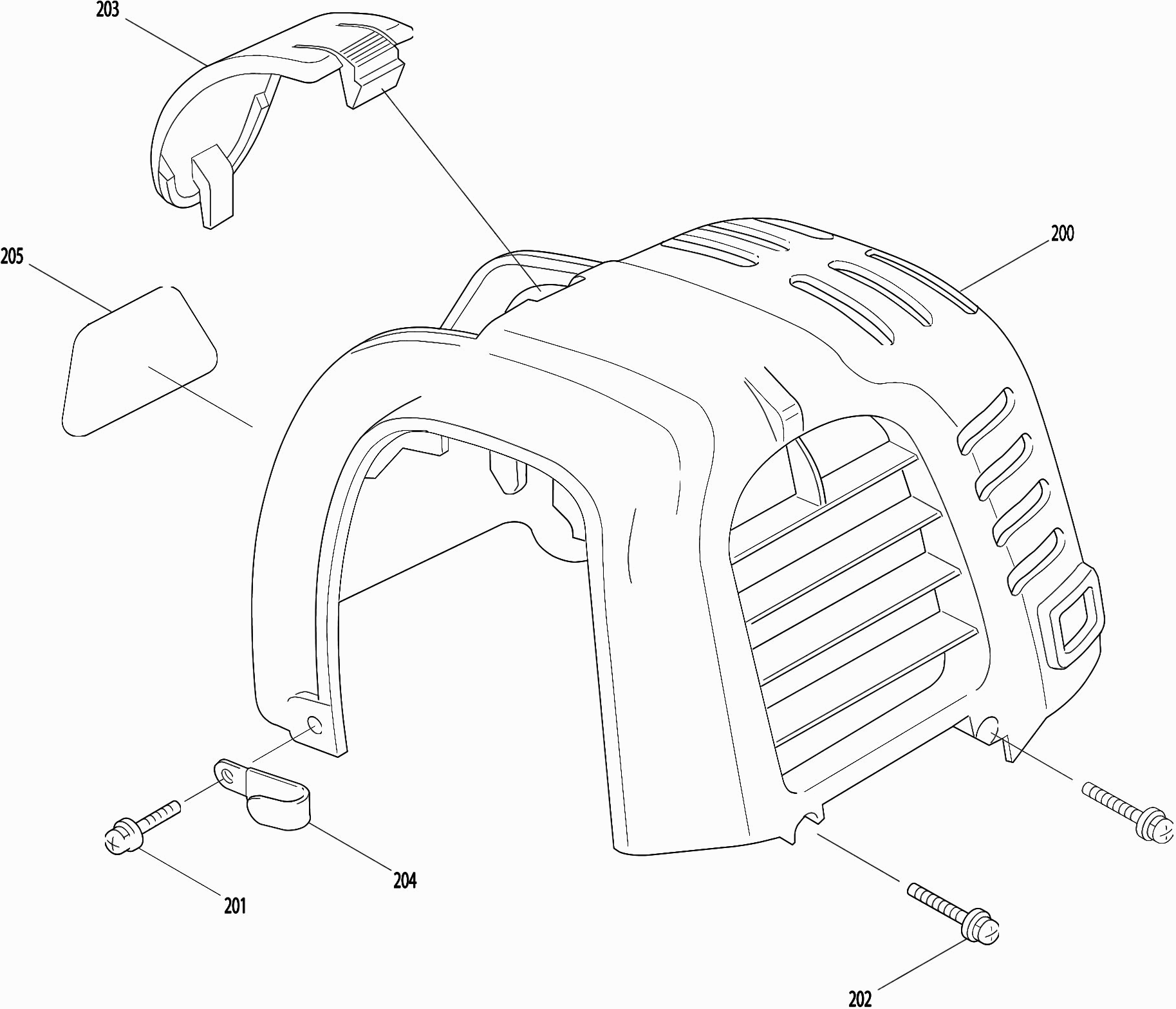

| Couvercle de cylindre | ||||
| 200 | 5925500800 | 14.62 | 17.54 | |
| Montage Vis Eh490V A | ||||
| 201 | 0043605100 | 0.83 | 1.00 | |
| Vis M4X16 A | ||||
| 202 | 0043604160 | 0.83 | 1.00 | |
| Capuchon de bougie | ||||
| 203-1 | 452144-6 | 2.44 | 2.93 | |
| Pince | ||||
| 204-1 | 345963-6 | 0.83 | 1.00 | |
| Étiquette Makita Em4250 * | ||||
| 205 | 5929501001 | 3.22 | 3.86 | |
| Tube | ||||
| 210 | 5923503900 | 1.43 | 1.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 211 | 5921501800 | |||
| Pas d'informations disponibles, non commandable | ||||
| 211-1 | 5921501800 | |||
| Valve de contrôle | ||||
| 211-2 | 424201-0 | 1.72 | 2.06 | |
| Montage Vis Eh490V A | ||||
| 212 | 0043605100 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 212-1 | 0119059780 | |||
| Boulon BTR M5x12mm Ck | ||||
| 212-2 | 922213-2 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 213 | 5923503500 | |||
| Joint de séparation | ||||
| 213-1 | 168577-2 | 1.24 | 1.49 | |
