Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita AN924'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

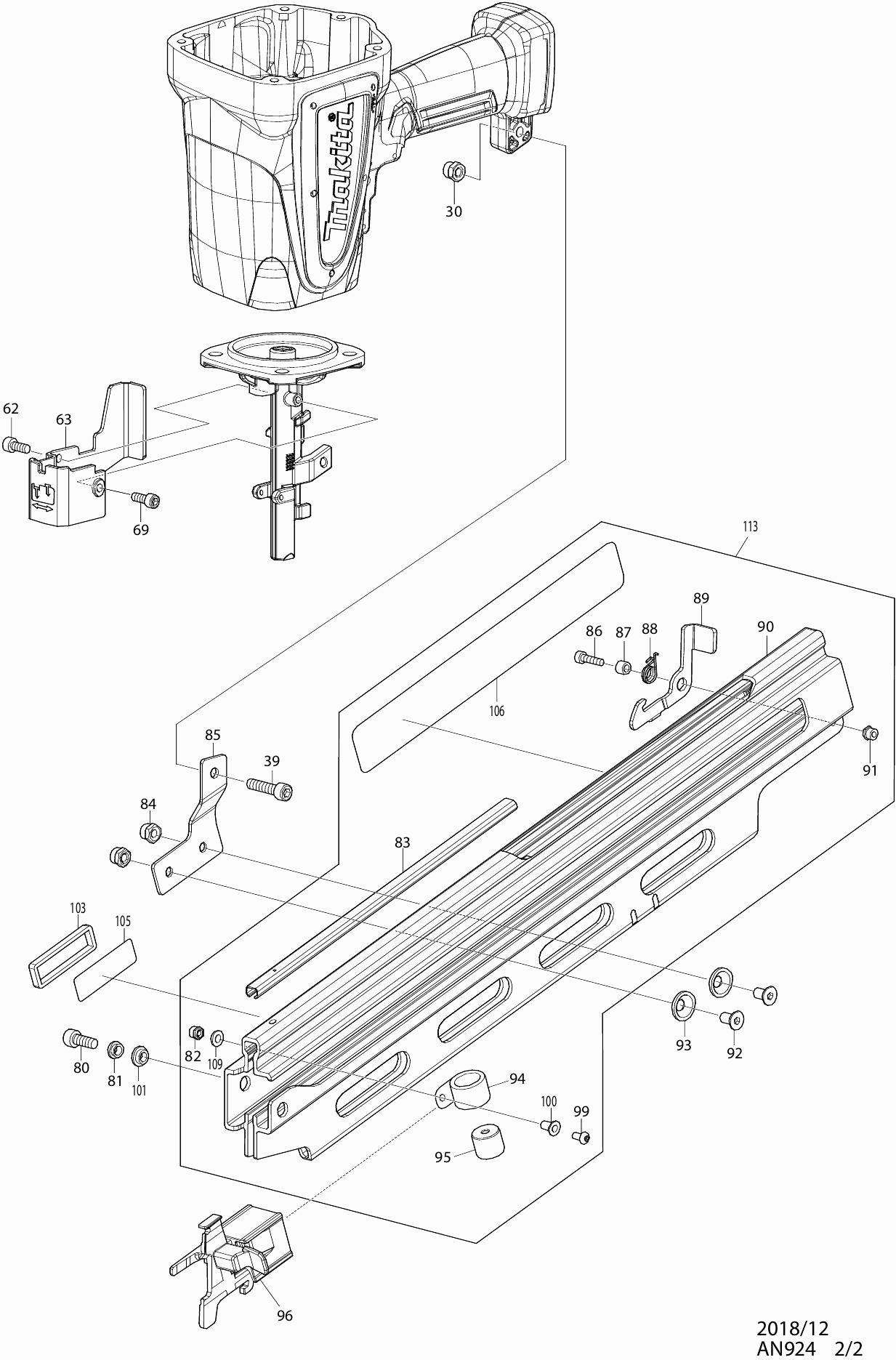

Dessins des Makita AN924
Liste de pièces de rechange des Makita AN924
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis hexagonale creuse M5x12mm AN454 | ||||
| 001 | HY00000155 | 1.20 | 1.44 | |
| Boulon Allen M6x30mm AN924 | ||||
| 002 | HY00000831 | 1.20 | 1.44 | |
| Rondelle de blocage 6mm AN924 | ||||
| 003 | HY00000832 | 1.20 | 1.44 | |
| Capuchon de couverture d'échappement AN924 | ||||
| 004 | HY00000833 | 4.80 | 5.76 | |
| Capuchon de couverture AN924 | ||||
| 005 | HY00000834 | 28.60 | 34.32 | |
| Anneau d'étanchéité AN924 | ||||
| 006 | HY00000835 | 2.40 | 2.88 | |
| Ressort de pression 57mm AN924 | ||||
| 007 | HY00000836 | 2.40 | 2.88 | |
| Couvercle supérieur AN924 | ||||
| 008 | HY00000837 | 6.00 | 7.20 | |
| Joint torique 44mm AN924 | ||||
| 009 | HY00000838 | 1.00 | 1.20 | |
| Anneau O 47mm AF635 | ||||
| 010 | HY00000405 | 1.20 | 1.44 | |
| Joint torique 61mm AN924 | ||||
| 011 | HY00000839 | 1.20 | 1.44 | |
| Guide de soupape AN924 | ||||
| 012 | HY00000840 | 3.60 | 4.32 | |
| Tampon AN924 | ||||
| 013 | HY00000841 | 2.40 | 2.88 | |
| Vis à six pans creux AN924 | ||||
| 014 | HY00000842 | 1.00 | 1.20 | |
| Guide de lame de clapet AN924 | ||||
| 015 | HY00000843 | 3.60 | 4.32 | |
| Lame de clapet AN924 | ||||
| 016 | HY00000844 | 1.20 | 1.44 | |
| Cylindre AN924 | ||||
| 017 | HY00000845 | 34.10 | 40.92 | |
| Joint torique 62mm AN924 | ||||
| 018 | HY00000846 | 1.20 | 1.44 | |
| Joint torique 61mm AN924 | ||||
| 019 | HY00000839 | 1.20 | 1.44 | |
| Entretoise cylindrique AN924 | ||||
| 020 | HY00000848 | 6.00 | 7.20 | |
| Joint torique 91mm AN924 | ||||
| 021 | HY00000849 | 1.20 | 1.44 | |
| Joint torique 50mm AN924 | ||||
| 022 | HY00000850 | 1.20 | 1.44 | |
| Goupille de poussée AN924 | ||||
| 023 | HY00000851 | 52.80 | 63.36 | |
| Amortisseur B AN924 | ||||
| 024 | HY00000854 | 8.40 | 10.08 | |
| Amortisseur A AN924 | ||||
| 025 | HY00000855 | 9.60 | 11.52 | |
| Bus 4mm AF601 | ||||
| 026 | HY00000520 | 1.00 | 1.20 | |
| Anneau de retenue E-3 AF601 | ||||
| 027 | HY00000659 | 1.00 | 1.20 | |
| Ecrou de blocage M6 AN924 | ||||
| 030 | HY00000858 | 1.00 | 1.20 | |
| Anneau d'étanchéité AN924 | ||||
| 032 | HY00000860 | 1.20 | 1.44 | |
| Capuchon d'admission d'air AN924 | ||||
| 033 | HY00000861 | 6.00 | 7.20 | |
| LUCHTNIPPEL ORION R1/4" | ||||
| 034 | HY00000081 | 1.00 | 1.20 | |
| DRAAGHAAK TACKER | ||||
| 035 | HY00000862 | 3.00 | 3.60 | |
| Vis à tête hexagonale creuse M6x10mm AN924 | ||||
| 036 | HY00000863 | 1.20 | 1.44 | |
| Vis hexagonale M5x20mm AN924 | ||||
| 037 | HY00000864 | 1.20 | 1.44 | |
| Rondelle 5mm AN924 | ||||
| 038 | HY00000865 | 1.20 | 1.44 | |
| Vis hexagonale creuse M6x25mm AN454 | ||||
| 039 | HY00000157 | 1.20 | 1.44 | |
| Goupille de sécurité 3x30mm AN924 | ||||
| 040 | HY00000866 | 1.20 | 1.44 | |
| Levier 4mm AF601 | ||||
| 041 | HY00000518 | 1.20 | 1.44 | |
| Ressort de pression 2mm AF601 | ||||
| 042 | HY00000590 | 1.00 | 1.20 | |
| Boule 3mm AF635 | ||||
| 043 | HY00000526 | 1.00 | 1.20 | |
| Support AN924 | ||||
| 044 | HY00000867 | 1.20 | 1.44 | |
| Joint torique 7mm AN454 | ||||
| 046 | HY00000806 | 1.00 | 1.20 | |
| Joint torique 7mm AF601 | ||||
| 047 | HY00000132 | 1.00 | 1.20 | |
| Joint torique 10mm AN454 | ||||
| 048 | HY00000807 | 1.00 | 1.20 | |
| Soupape de commande AN454 | ||||
| 049 | HY00000809 | 3.60 | 4.32 | |
| Ressort de pression 2mm AN454 | ||||
| 050 | HY00000810 | 1.00 | 1.20 | |
| Joint torique 4mm AN454 | ||||
| 051 | HY00000812 | 1.00 | 1.20 | |
| Valve de commutation AN454 | ||||
| 052 | HY00000811 | 1.20 | 1.44 | |
| Joint torique 3mm AN454 | ||||
| 053 | HY00000813 | 1.00 | 1.20 | |
| Joint torique 15mm AF601 | ||||
| 054 | HY00000135 | 1.00 | 1.20 | |
| Joint torique 17mm AF601 | ||||
| 055 | HY00000137 | 1.00 | 1.20 | |
| Guide de soupape AN454 | ||||
| 056 | HY00000808 | 2.40 | 2.88 | |
| Porte-valve de commutation AN454 | ||||
| 057 | HY00000814 | 2.40 | 2.88 | |
| Ressort de pression 10mm AF353 | ||||
| 058 | HY00000705 | 1.00 | 1.20 | |
| Goupille de blocage AN454 | ||||
| 059 | HY00000816 | 1.00 | 1.20 | |
| Magasin assy AF506 | ||||
| 060 | HY00000947 | 26.40 | 31.68 | |
| Goupille de sûreté 2,5x16mm AF506 | ||||
| 061 | HY00000114 | 1.20 | 1.44 | |
| Vis hexagonale creuse M5x8mm AN454 | ||||
| 062 | HY00000154 | 1.00 | 1.20 | |
| Capuchon de bras de contact AN924 | ||||
| 063 | HY00000869 | 3.60 | 4.32 | |
| Bague O 65mm AN924 | ||||
| 064 | HY00000870 | 1.20 | 1.44 | |
| Guide tige poussoir AN924 | ||||
| 065 | HY00000871 | 72.60 | 87.12 | |
| Vis Allen M8x25mm | ||||
| 067 | HY00000873 | 1.20 | 1.44 | |
| Goupille de blocage 3x22mm AF506 | ||||
| 068 | HY00000531 | 1.00 | 1.20 | |
| Vis hexagonale creuse M5x8mm AN454 | ||||
| 069 | HY00000154 | 1.00 | 1.20 | |
| Bague 6mm AN924 | ||||
| 070 | HY00000874 | 2.40 | 2.88 | |
| Vis à tête hexagonale creuse M6x10mm AN924 | ||||
| 071 | HY00000863 | 1.20 | 1.44 | |
| Vis à six pans creux M4 x 8 mm | ||||
| 072 | HY00000074 | 1.00 | 1.20 | |
| Rondelle de blocage 4mm AN924 | ||||
| 073 | HY00000875 | 1.20 | 1.44 | |
| Crochet supérieur AN924 | ||||
| 074 | HY00000876 | 7.20 | 8.64 | |
| Boule 3mm AF635 | ||||
| 075 | HY00000526 | 1.00 | 1.20 | |
| Ressort de pression 2mm AF601 | ||||
| 076 | HY00000470 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 077 | HY00000877 | |||
| Rondelle élastique 5mm AN454 | ||||
| 078 | HY00000795 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 079 | HY00000878 | |||
| Vis à six pans creux M6x16mm AN924 | ||||
| 080 | HY00000881 | 1.20 | 1.44 | |
| Bague 6mm AN924 | ||||
| 081 | HY00000874 | 2.40 | 2.88 | |
| Écrou de blocage M4 AF506 | ||||
| 082 | HY00000159 | 1.00 | 1.20 | |
| Rail de magazine AN924 | ||||
| 083 | HY00000883 | 3.60 | 4.32 | |
| Ecrou de blocage M6 AN924 | ||||
| 084 | HY00000858 | 1.00 | 1.20 | |
| Plaque de liaison AN924 | ||||
| 085 | HY00000884 | 2.40 | 2.88 | |
| Vis à six pans creux M4x16mm AN924 | ||||
| 086 | HY00000885 | 1.00 | 1.20 | |
| Manchon 5mm AN924 | ||||
| 087 | HY00000886 | 3.60 | 4.32 | |
| Ressort de traction 9mm AN924 | ||||
| 088 | HY00000887 | 1.20 | 1.44 | |
| Levier de blocage AN924 | ||||
| 089 | HY00000888 | 3.60 | 4.32 | |
| Magasin AN924 | ||||
| 090 | HY00000889 | 82.50 | 99.00 | |
| Écrou de blocage M4 AF506 | ||||
| 091 | HY00000159 | 1.00 | 1.20 | |
| Vis à six pans creux M6 AN924 | ||||
| 092 | HY00000890 | 1.20 | 1.44 | |
| Bague 6mm AN924 | ||||
| 093 | HY00000874 | 2.40 | 2.88 | |
| Rondelle élastique 17mm AN924 | ||||
| 094 | HY00000892 | 4.80 | 5.76 | |
| Porte-ressort AN924 | ||||
| 095 | HY00000893 | 2.40 | 2.88 | |
| Pousse-clou AN924 | ||||
| 096 | HY00000894 | 17.60 | 21.12 | |
| Ressort de pression 9mm AN924 | ||||
| 097 | HY00000895 | 1.20 | 1.44 | |
| O-ring 5mm AF353 | ||||
| 098 | HY00000397 | 1.00 | 1.20 | |
| Vis à tête hexagonale M4 x 10 mm | ||||
| 099 | HY00000001 | 1.00 | 1.20 | |
| Bague 6mm AN924 | ||||
| 100 | HY00000874 | 2.40 | 2.88 | |
| Bague 6mm AN924 | ||||
| 101 | HY00000874 | 2.40 | 2.88 | |
| Etiquette d'avertissement AF353 | ||||
| 102 | HY00000105 | 2.40 | 2.88 | |
| Capuchon du magasin AF353 | ||||
| 103 | HY00000574 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | HY00000576 | |||
| Etiquette d'avertissement AF353 | ||||
| 106 | HY00000105 | 2.40 | 2.88 | |
| Rondelle de blocage 4mm AN924 | ||||
| 109 | HY00000900 | 1.00 | 1.20 | |
| Rondelle de blocage 6mm AN924 | ||||
| 110 | HY00000901 | 1.20 | 1.44 | |
| Carcasse AN924 | ||||
| 111 | HY00000902 | 88.00 | 105.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 112 | HY00000903 | |||
| Pas d'informations disponibles, non commandable | ||||
| 113 | HY00000904 | |||
| Réglage de la profondeur assemblage AN924 | ||||
| 114 | HY00000905 | 11.00 | 13.20 | |
