Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita AN911H'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

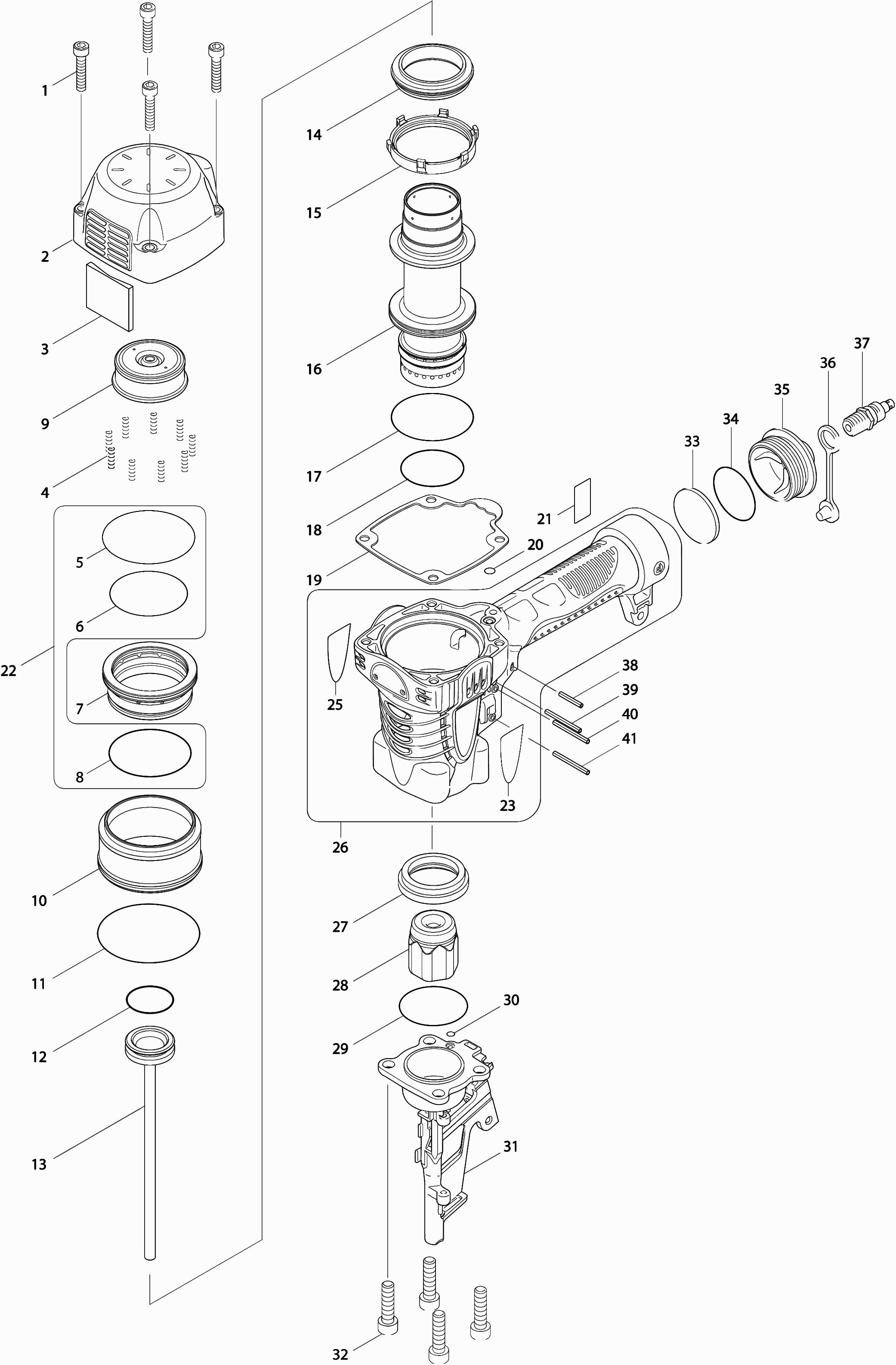

Dessins des Makita AN911H
Liste de pièces de rechange des Makita AN911H
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon Allen m6x45 | ||||
| 001 | 265569-3 | 3.60 | 4.32 | |
| Couvercle supérieur | ||||
| 002 | 158222-7 | 55.00 | 66.00 | |
| Filtre | ||||
| 003 | 413110-8 | 13.20 | 15.84 | |
| Ressort de compression 4 | ||||
| 004 | 233484-9 | 1.20 | 1.44 | |
| O-ring 60 | ||||
| 005 | 213668-5 | 1.20 | 1.44 | |
| Joint torique 50 | ||||
| 006 | 213612-2 | 1.20 | 1.44 | |
| VALVE PRINCIPALE | ||||
| 007 | 419842-5 | 22.00 | 26.40 | |
| O-ring 53 | ||||
| 008 | 213657-0 | 1.20 | 1.44 | |
| Amortisseur arrière | ||||
| 009 | 424012-3 | 17.60 | 21.12 | |
| Guide de la vanne principale | ||||
| 010 | 331760-6 | 13.20 | 15.84 | |
| Joint torique 67 | ||||
| 011 | 213720-9 | 2.40 | 2.88 | |
| Joint torique 26 | ||||
| 012 | 213982-9 | 4.80 | 5.76 | |
| Goupille de frappe | ||||
| 013 | 168440-9 | 118.80 | 142.56 | |
| Siège de Soupape | ||||
| 014 | 424013-1 | 11.00 | 13.20 | |
| Porte-Cylindre | ||||
| 015 | 331759-1 | 11.00 | 13.20 | |
| Cylindre | ||||
| 016 | 331757-5 | 40.70 | 48.84 | |
| O-ring 53 | ||||
| 017 | 213657-0 | 1.20 | 1.44 | |
| Joint torique 39 | ||||
| 018 | 213531-2 | 1.00 | 1.20 | |
| Joint, couvercle supérieur- | ||||
| 019 | 162254-8 | 8.40 | 10.08 | |
| Joint torique 6 An250/Bo3711 | ||||
| 020 | 213045-1 | 1.00 | 1.20 | |
| Plaque nominative "an911h" | ||||
| 021 | 866125-8 | 3.60 | 4.32 | |
| Kit de révision An911h | ||||
| 022 | 194737-0 | 35.20 | 42.24 | |
| Étiquette "makita" | ||||
| 023 | 819324-1 | 10.80 | 12.96 | |
| Étiquette "makita" | ||||
| 025 | 819323-3 | 10.80 | 12.96 | |
| Boîtier de machine | ||||
| 026 | 188603-1 | 169.40 | 203.28 | |
| Guide de cylindre | ||||
| 027 | 331758-3 | 9.60 | 11.52 | |
| Amortisseur avant | ||||
| 028 | 424011-5 | 16.50 | 19.80 | |
| Joint torique 44 | ||||
| 029 | 213554-0 | 2.40 | 2.88 | |
| Joint torique 4 | ||||
| 030 | 213023-1 | 1.00 | 1.20 | |
| Guide de broche de frappe | ||||
| 031 | 310453-8 | 248.60 | 298.32 | |
| Guide de broche de frappe | ||||
| 031-1 | 310453-8 | 248.60 | 298.32 | |
| Vis Allen m8x30 | ||||
| 032 | 265565-1 | 1.20 | 1.44 | |
| Filtre d'entrée | ||||
| 033 | 413105-1 | 3.60 | 4.32 | |
| Anneau O 38 Pour Douille 3/4 A | ||||
| 034 | 213514-2 | 1.20 | 1.44 | |
| Anneau O 38 Pour Douille 3/4 A | ||||
| 034-1 | 213514-2 | 1.20 | 1.44 | |
| Couvercle d'entrée | ||||
| 035 | 318108-9 | 20.90 | 25.08 | |
| Capuchon | ||||
| 036 | 286280-4 | 2.40 | 2.88 | |
| Insérer le téton Orion | ||||
| 037 | 243105-5 | 16.50 | 19.80 | |
| Goupille de sûreté 3-22 A | ||||
| 038 | 258033-1 | 1.00 | 1.20 | |
| Goupille Elastique | ||||
| 039 | 951078-5 | 1.00 | 1.20 | |
| Goupille Elastique | ||||
| 040 | 951078-5 | 1.00 | 1.20 | |
| Goupille Elastique | ||||
| 041 | 951078-5 | 1.00 | 1.20 | |
| Vis Allen 5x28 | ||||
| 042 | 265570-8 | 1.20 | 1.44 | |
| Rondelle plate 5 | ||||
| 043 | 267343-5 | 1.00 | 1.20 | |
| Boulon Allen m5x16 | ||||
| 044 | 265563-5 | 1.00 | 1.20 | |
| Rondelle plate 5 | ||||
| 045 | 267343-5 | 1.00 | 1.20 | |
| Reservoir | ||||
| 046 | 419846-7 | 11.00 | 13.20 | |
| Bague d'arrêt E-3 | ||||
| 047 | 259042-3 | 1.00 | 1.20 | |
| Ressort de torsion 7 | ||||
| 048 | 233505-7 | 3.60 | 4.32 | |
| Stylo 4 | ||||
| 049 | 256773-5 | 2.40 | 2.88 | |
| Couvercle complet pour le magasin | ||||
| 050 | 158922-9 | 26.40 | 31.68 | |
| Stylo 3 | ||||
| 051 | 268168-0 | 1.20 | 1.44 | |
| Bille d'acier 4 | ||||
| 052-1 | 216008-6 | 1.00 | 1.20 | |
| Bille en acier 3.5 | ||||
| 052A | 216040-0 | 1.00 | 1.20 | |
| Bille d'acier 4 | ||||
| 052B | 216008-6 | 1.00 | 1.20 | |
| Ressort de pression 2 | ||||
| 053 | 233492-0 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 054 | 419858-0 | |||
| AS, AFSTEL- AN911H * | ||||
| 054-1 | 454691-3 | 1.20 | 1.44 | |
| Bague de verrouillage S-25 | ||||
| 055 | 961105-0 | 1.00 | 1.20 | |
| Manchon d'ajustement | ||||
| 056 | 419859-8 | 2.40 | 2.88 | |
| Stylo 2,5 | ||||
| 057 | 268169-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 057-1 | 268272-5 | |||
| Plaque d'échange | ||||
| 058 | 419860-3 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 059 | 135229-0 | |||
| MAGASIN COMPL. AN911H * | ||||
| 059-1 | 135586-6 | 39.60 | 47.52 | |
| Raccord en crochet | ||||
| 060 | 162255-6 | 3.60 | 4.32 | |
| Ecrou Hex M5 | ||||
| 061 | 931202-6 | 1.00 | 1.20 | |
| Crochet | ||||
| 062 | 168499-6 | 8.40 | 10.08 | |
| Vis | ||||
| 063 | 265176-2 | 1.20 | 1.44 | |
| Couvercle | ||||
| 064 | 419845-9 | 4.80 | 5.76 | |
| Rondelle en uréthane 4 | ||||
| 065 | 262130-7 | 1.20 | 1.44 | |
| Griffe d'alimentation | ||||
| 066 | 310231-6 | 26.40 | 31.68 | |
| Ressort de torsion 9 | ||||
| 067 | 233515-4 | 2.40 | 2.88 | |
| Broche 4,5 | ||||
| 068 | 268180-0 | 1.20 | 1.44 | |
| Rivet | ||||
| 069 | 255174-4 | 1.20 | 1.44 | |
| Rondelle 4 | ||||
| 070 | 941052-1 | 1.00 | 1.20 | |
| Capot de recouvrement | ||||
| 071 | 413111-6 | 8.40 | 10.08 | |
| Rondelle 4 | ||||
| 072 | 941052-1 | 1.00 | 1.20 | |
| Rivet | ||||
| 073 | 255174-4 | 1.20 | 1.44 | |
| Bras de contact | ||||
| 074 | 165463-8 | 30.80 | 36.96 | |
| Stylo 4 | ||||
| 075 | 268178-7 | 1.20 | 1.44 | |
| Rondelle en uréthane 3 | ||||
| 076 | 262120-0 | 1.20 | 1.44 | |
| Joint torique 9 | ||||
| 077 | 213054-0 | 1.00 | 1.20 | |
| Piston | ||||
| 078 | 324766-1 | 7.20 | 8.64 | |
| Anneau O 14 | ||||
| 079 | 213154-6 | 1.00 | 1.20 | |
| Joint en caoutchouc 13 | ||||
| 080 | 262129-2 | 1.20 | 1.44 | |
| Ressort de Compression 6 | ||||
| 081 | 234007-6 | 2.40 | 2.88 | |
| Ressort de compression 9 | ||||
| 082 | 234008-4 | 2.40 | 2.88 | |
| Joint torique 22,4 | ||||
| 083 | 213008-7 | 1.20 | 1.44 | |
| Cylindre | ||||
| 084 | 419840-9 | 1.20 | 1.44 | |
| Rondelle de blocage 5 | ||||
| 085 | 267345-1 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 086 | 265562-7 | |||
| Rondelle en uréthane 3 | ||||
| 087 | 262120-0 | 1.20 | 1.44 | |
| Porte | ||||
| 088 | 310452-0 | 72.60 | 87.12 | |
| Porte | ||||
| 088-2 | 310452-0 | 72.60 | 87.12 | |
| Levier de verrouillage | ||||
| 089 | 310233-2 | 14.30 | 17.16 | |
| Ressort de compression 5 | ||||
| 090 | 233486-5 | 1.20 | 1.44 | |
| Stylo 2,5 | ||||
| 091 | 268177-9 | 1.00 | 1.20 | |
| Porte-clou | ||||
| 092 | 310451-2 | 13.20 | 15.84 | |
| Porte-clou | ||||
| 092-1 | 310451-2 | 13.20 | 15.84 | |
| Ressort de compression 4 | ||||
| 093 | 234009-2 | 2.40 | 2.88 | |
| Stylo 2,5 | ||||
| 094 | 268177-9 | 1.00 | 1.20 | |
| Pince | ||||
| 095 | 345802-0 | 1.20 | 1.44 | |
| Ressort de compression 5 | ||||
| 096 | 234010-7 | 1.20 | 1.44 | |
| Capot de porte | ||||
| 097 | 419861-1 | 2.40 | 2.88 | |
| Vis à six pans creux M4X8 A | ||||
| 098 | 265911-8 | 1.00 | 1.20 | |
| Vis à six pans creux M4X8 A | ||||
| 098-1 | 265911-8 | 1.00 | 1.20 | |
| Rondelle 4 | ||||
| 099 | 941051-3 | 1.00 | 1.20 | |
| Vis à six pans creux M4x14 | ||||
| 100 | 922122-5 | 1.00 | 1.20 | |
| Vis à six pans creux M4x14 | ||||
| 100-1 | 922122-5 | 1.00 | 1.20 | |
| Joint torique 15 | ||||
| 101 | 213233-0 | 1.00 | 1.20 | |
| Joint torique 18 | ||||
| 102 | 213275-4 | 1.00 | 1.20 | |
| Guide de soupape de commutation | ||||
| 103 | 419841-7 | 27.50 | 33.00 | |
| Joint torique 7 | ||||
| 104 | 213968-3 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | 419958-6 | |||
| Valve de régulation | ||||
| 105-1 | 456261-4 | 22.00 | 26.40 | |
| Joint torique 12,5 | ||||
| 106 | 213185-5 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 107 | 234187-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 107-1 | 234187-8 | |||
| Joint torique 3 | ||||
| 108 | 213034-6 | 1.00 | 1.20 | |
| Joint torique 3 blw A | ||||
| 108-1 | 213A17-2 | 1.20 | 1.44 | |
| Joint torique 3 blw A | ||||
| 108A | 213A17-2 | 1.20 | 1.44 | |
| Tige de soupape de commutation | ||||
| 109 | 324743-3 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 109-1 | 326189-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| 109A | 326189-9 | |||
| Joint torique 3 | ||||
| 110 | 213979-8 | 2.40 | 2.88 | |
| Joint torique 3 | ||||
| 110-1 | 213640-7 | 2.40 | 2.88 | |
| Joint torique 3 | ||||
| 110A | 213640-7 | 2.40 | 2.88 | |
| Joint torique 18 | ||||
| 111 | 213275-4 | 1.00 | 1.20 | |
| Kit de révision An911h | ||||
| 112 | 194737-0 | 35.20 | 42.24 | |
| Corps de soupape de commutation | ||||
| 113 | 331741-0 | 14.30 | 17.16 | |
| Ressort de torsion 5 | ||||
| 114 | 233501-5 | 1.20 | 1.44 | |
| Entretoise | ||||
| 115 | 310199-6 | 6.00 | 7.20 | |
| Ressort de torsion 6 | ||||
| 116 | 233576-4 | 2.40 | 2.88 | |
| Ressort de torsion 6 | ||||
| 116-1 | 233576-4 | 2.40 | 2.88 | |
| Crampon de déverrouillage | ||||
| 117 | 310310-0 | 6.00 | 7.20 | |
| Crampon de déverrouillage | ||||
| 117-1 | 310310-0 | 6.00 | 7.20 | |
| Plaque de montage du commutateur | ||||
| 118 | 419844-1 | 4.80 | 5.76 | |
| Bille d'acier 4 | ||||
| 119 | 216024-8 | 1.00 | 1.20 | |
| Axe De Blocage | ||||
| 119-1 | 326144-1 | 2.40 | 2.88 | |
| Axe De Blocage | ||||
| 119A | 326144-1 | 2.40 | 2.88 | |
| Ressort de pression 2 | ||||
| 120 | 233490-4 | 1.00 | 1.20 | |
| Plaque de couverture pour ressort de démarrage | ||||
| 121 | 419743-7 | 1.00 | 1.20 | |
| Stylo 3 | ||||
| 122 | 268168-0 | 1.20 | 1.44 | |
| Stylo 3 | ||||
| 123 | 268168-0 | 1.20 | 1.44 | |
| Goupille de tension 2-12 | ||||
| 124 | 951007-8 | 1.00 | 1.20 | |
| Bouton de commande | ||||
| 125 | 310294-2 | 14.30 | 17.16 | |
| Ressort de torsion 4 | ||||
| 126 | 231699-2 | 1.20 | 1.44 | |
| Levier | ||||
| 127 | 310196-2 | 7.20 | 8.64 | |
| Levier | ||||
| 128 | 310198-8 | 6.00 | 7.20 | |
| Ressort de torsion 4 | ||||
| 129 | 233503-1 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 130 | 135494-1 | |||
| Pas d'informations disponibles, non commandable | ||||
| 130-1 | 135494-1 | |||
| Tige De Commande | ||||
| 131 | 310293-4 | 10.80 | 12.96 | |
| Ressort de Compression 6 | ||||
| 132 | 233489-9 | 1.00 | 1.20 | |
| Bloc de réglage (haut) | ||||
| 133 | 310227-7 | 13.20 | 15.84 | |
| Axe, Ajusteur | ||||
| 134 | 324767-9 | 2.40 | 2.88 | |
| Ressort de pression 2 | ||||
| 135 | 233491-2 | 1.20 | 1.44 | |
| Bille en acier 2.3 | ||||
| 136 | 216031-1 | 1.00 | 1.20 | |
| Régulateur complet | ||||
| 137 | 158747-1 | 1.20 | 1.44 | |
| Goupille de tension 2-14 | ||||
| 139 | 951010-9 | 1.00 | 1.20 | |
| Goupille de tension 2-14 | ||||
| 141 | 951010-9 | 1.00 | 1.20 | |
| Actionneur | ||||
| 142 | 310201-5 | 6.00 | 7.20 | |
| Plaque de serrage | ||||
| 143 | 345801-2 | 2.40 | 2.88 | |
| Set d'ajusteur | ||||
| 144 | 135228-2 | 38.50 | 46.20 | |
| Vanne complète An711H A | ||||
| 145 | 136098-2 | 72.60 | 87.12 | |
| Vanne complète An711H A | ||||
| 145-1 | 136098-2 | 72.60 | 87.12 | |
