Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita AM-3743'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

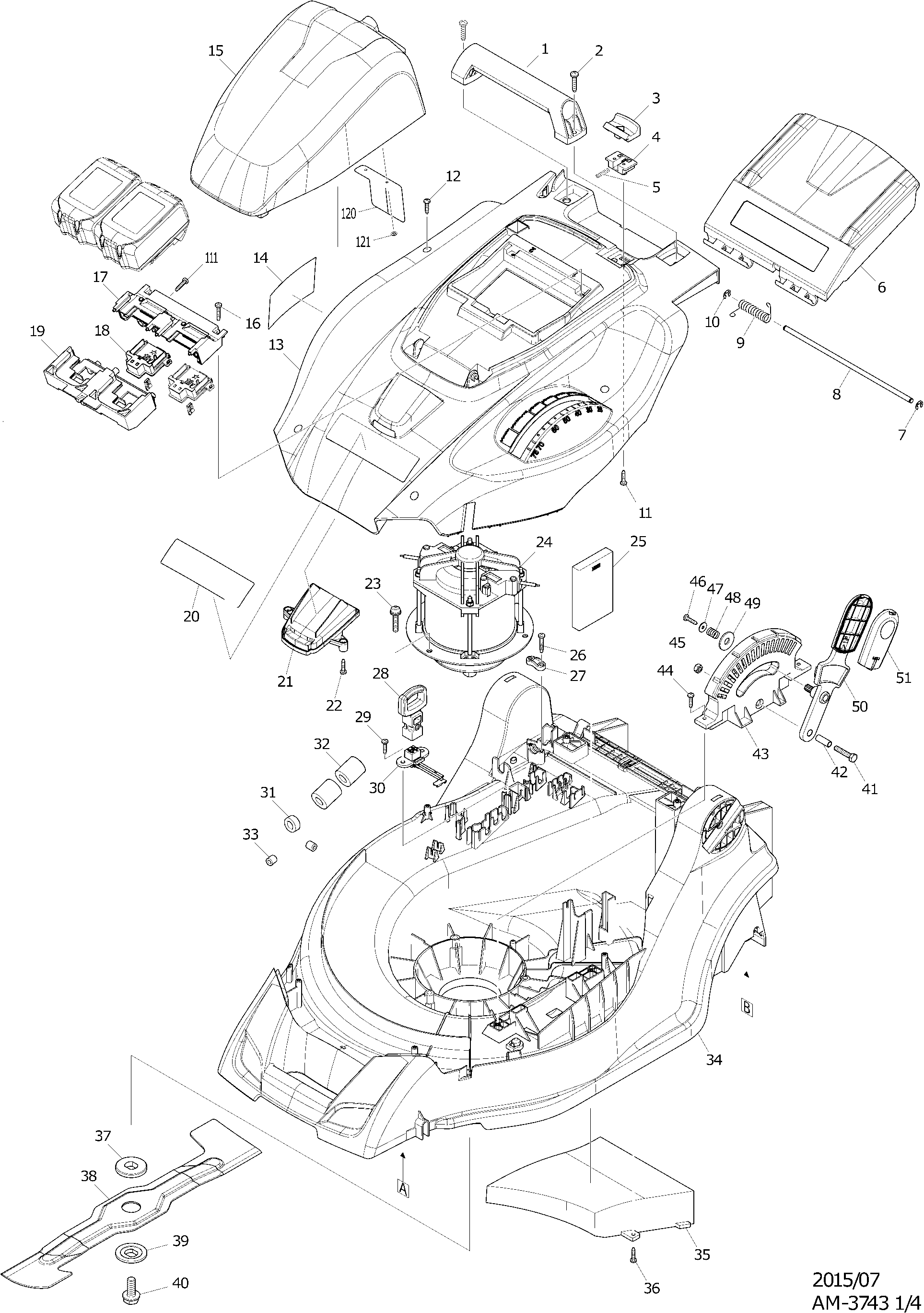

Dessins des Makita AM-3743
Liste de pièces de rechange des Makita AM-3743
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Poignee | ||||
| 001 | 273675-0 | 3.60 | 4.32 | |
| Vis autotaraudeuse Pf 5x25 | ||||
| 002 | 266459-3 | 1.00 | 1.20 | |
| Bouton de déverrouillage | ||||
| 003 | 453250-0 | 2.40 | 2.88 | |
| Base de bouton de déverrouillage | ||||
| 004 | 453251-8 | 1.20 | 1.44 | |
| Ressort de compression 4 | ||||
| 005 | 233173-6 | 1.00 | 1.20 | |
| Couvercle de bac à herbe | ||||
| 006 | 141300-0 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 006A | 890375-3 | |||
| Circlip E-5 | ||||
| 007 | 961018-5 | 1.00 | 1.20 | |
| Tige 6 | ||||
| 008 | 256871-5 | 2.40 | 2.88 | |
| Ressort de torsion 6mm | ||||
| 009 | 233597-6 | 1.20 | 1.44 | |
| Circlip E-5 | ||||
| 010 | 961018-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 011 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 012 | 266326-2 | |||
| Couvercle de plateau de coupe | ||||
| 013 | 456348-2 | 18.70 | 22.44 | |
| Étiquette | ||||
| 014 | 851P61-7 | 3.60 | 4.32 | |
| Couverture de batterie | ||||
| 015 | 143506-6 | 23.10 | 27.72 | |
| Étiquette "avertissement" | ||||
| 015A | 890380-0 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 016 | 266326-2 | |||
| Boîtier de terminal | ||||
| 017 | 187926-4 | 10.80 | 12.96 | |
| Stylo en caoutchouc 6 | ||||
| 017A | 263005-3 | 1.00 | 1.20 | |
| Unité de raccordement (3 contacts) | ||||
| 018 | 644808-8 | 3.60 | 4.32 | |
| Boîtier de terminal | ||||
| 019 | 187926-4 | 10.80 | 12.96 | |
| Stylo en caoutchouc 6 | ||||
| 019A | 263005-3 | 1.00 | 1.20 | |
| Étiquette "makita" Am3643 | ||||
| 020 | 890384-2 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 021 | 453293-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 022 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 023 | 266774-5 | |||
| Moteur 2X18V AM/DLM A | ||||
| 024 | 629434-4 | 99.00 | 118.80 | |
| Contrôleur 2x18v | ||||
| 025 | 620479-5 | 88.00 | 105.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 026 | 265999-8 | |||
| Support de serrage | ||||
| 027 | 687149-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 028 | 643890-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 029 | 266326-2 | |||
| Faisceau de câbles | ||||
| 030 | 632F82-6 | 3.60 | 4.32 | |
| Filtre de ligne | ||||
| 031 | 688131-1 | 1.00 | 1.20 | |
| Filtre de ligne | ||||
| 032 | 688140-0 | 4.80 | 5.76 | |
| Filtre de ligne | ||||
| 033 | 688164-6 | 1.00 | 1.20 | |
| Plateau de coupe | ||||
| 034 | 456346-6 | 56.10 | 67.32 | |
| Chapeau inférieur | ||||
| 035 | 453239-8 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | 266326-2 | |||
| Flasque intérieure 40 | ||||
| 037 | 224444-2 | 3.60 | 4.32 | |
| CIRKELMES COMBI 43CM | ||||
| 038 | 191D43-8 | 9.00 | 10.80 | |
| Flasque extérieure 40 | ||||
| 039 | 224445-0 | 3.60 | 4.32 | |
| Boulon Allen M10X25mm Am/Blm | ||||
| 040 | 266731-3 | 1.20 | 1.44 | |
| Vis à six pans creux M6X30Mm Am/Blm | ||||
| 041 | 921352-5 | 1.00 | 1.20 | |
| Manchon 6 Am/Blm | ||||
| 042 | 257670-8 | 1.00 | 1.20 | |
| Plaque De Reglage | ||||
| 043 | 453255-0 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 044 | 266326-2 | |||
| Écrou hexagonal M6 | ||||
| 045 | 931302-2 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 046 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 047 | 267102-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 048 | 231297-2 | |||
| Rondelle de blocage 5 | ||||
| 049 | 253808-3 | 1.20 | 1.44 | |
| Levier de réglage | ||||
| 050 | 453252-6 | 3.60 | 4.32 | |
| Couvercle Blm430 | ||||
| 051 | 453253-4 | 2.40 | 2.88 | |
| Enjoliveur "arrière" | ||||
| 052 | 453241-1 | 8.40 | 10.08 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 053 | 252145-2 | 1.00 | 1.20 | |
| Palier de Glissement 10 | ||||
| 054 | 214067-4 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 055 | 453243-7 | |||
| Roulement à billes 6200llb | ||||
| 056 | 211066-7 | 4.80 | 5.76 | |
| Axe Arrière Blm/Am A | ||||
| 057 | 162C97-6 | 17.60 | 21.12 | |
| Roulement à billes 6200llb | ||||
| 058 | 211066-7 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 059 | 453243-7 | |||
| Palier de Glissement 10 | ||||
| 060 | 214067-4 | 1.20 | 1.44 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 061 | 252145-2 | 1.00 | 1.20 | |
| Enjoliveur "arrière" | ||||
| 062 | 453241-1 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 063 | 266326-2 | |||
| Plaque de montage Blm/Am | ||||
| 064 | 346545-7 | 2.40 | 2.88 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 065 | 252103-8 | 1.20 | 1.44 | |
| Rondelle 5mm DSP601 A | ||||
| 066 | 253414-4 | 1.00 | 1.20 | |
| Bielle | ||||
| 067 | 346543-1 | 14.30 | 17.16 | |
| Ressort de traction 16mm | ||||
| 068 | 231875-8 | 2.40 | 2.88 | |
| Rondelle 5mm DSP601 A | ||||
| 069 | 253414-4 | 1.00 | 1.20 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 070 | 252103-8 | 1.20 | 1.44 | |
| Roue avant DLM382 | ||||
| 071 | 459100-7 | 13.20 | 15.84 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 072 | 252145-2 | 1.00 | 1.20 | |
| Palier de Glissement 10 | ||||
| 073 | 214067-4 | 1.20 | 1.44 | |
| Roue avant DLM382 | ||||
| 074 | 459100-7 | 13.20 | 15.84 | |
| Roulement à billes 6200llb | ||||
| 075 | 211066-7 | 4.80 | 5.76 | |
| Plus disponible, pas de remplacement | ||||
| 076 | 165668-0 | |||
| Pas d'informations disponibles, non commandable | ||||
| 077 | 266326-2 | |||
| Capot de recouvrement | ||||
| 078 | 456353-9 | 6.00 | 7.20 | |
| Roulement à billes 6200llb | ||||
| 079 | 211066-7 | 4.80 | 5.76 | |
| Roue avant DLM382 | ||||
| 080 | 459100-7 | 13.20 | 15.84 | |
| Palier de Glissement 10 | ||||
| 081 | 214067-4 | 1.20 | 1.44 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 082 | 252145-2 | 1.00 | 1.20 | |
| Roue avant DLM382 | ||||
| 083 | 459100-7 | 13.20 | 15.84 | |
| Poignée de l'interrupteur | ||||
| 084 | 326636-0 | 6.00 | 7.20 | |
| Boîtier de levier de commutation | ||||
| 085 | 456351-3 | 2.40 | 2.88 | |
| Capuchon de levier de commutation | ||||
| 086 | 456352-1 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 087 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 088 | 266326-2 | |||
| Couvercle du boîtier d'interrupteur | ||||
| 089 | 143508-2 | 4.80 | 5.76 | |
| Etiquette d'avertissement | ||||
| 089A | 890374-5 | 2.40 | 2.88 | |
| Vis 4x20 | ||||
| 090 | 911138-5 | 1.00 | 1.20 | |
| Levier Dlm380 | ||||
| 091 | 455075-8 | 1.20 | 1.44 | |
| Ressort de traction 9mm | ||||
| 092 | 231876-6 | 1.00 | 1.20 | |
| Bouton de commande | ||||
| 093 | 455074-0 | 1.20 | 1.44 | |
| Ressort de compression 6mm | ||||
| 094 | 233068-3 | 1.00 | 1.20 | |
| Commutateur | ||||
| 095 | 650730-9 | 11.00 | 13.20 | |
| Boitier de l'interrupteur | ||||
| 096 | 456349-0 | 6.00 | 7.20 | |
| Support de serrage | ||||
| 097 | 687149-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 098 | 265999-8 | |||
| Poussée de la tige (supérieure) | ||||
| 099 | 143510-5 | 14.30 | 17.16 | |
| Câble électrique | ||||
| 100 | 660330-7 | 22.00 | 26.40 | |
| Boulon à écrou M6x50mm | ||||
| 101 | 265A14-4 | 1.00 | 1.20 | |
| Bouton étoile M6 | ||||
| 102 | 264070-5 | 2.40 | 2.88 | |
| Bouton étoile M6 | ||||
| 103 | 264070-5 | 2.40 | 2.88 | |
| Boulon à écrou M6x50mm | ||||
| 104 | 265A14-4 | 1.00 | 1.20 | |
| Barre de poussée (inférieure) | ||||
| 105 | 326635-2 | 13.20 | 15.84 | |
| Support | ||||
| 106 | 456354-7 | 1.20 | 1.44 | |
| Bouton étoile M8X35mm Am/Blm | ||||
| 107 | 266729-0 | 2.40 | 2.88 | |
| Bouton étoile M8X35mm Am/Blm | ||||
| 108 | 266729-0 | 2.40 | 2.88 | |
| INDICATEUR | ||||
| 109 | 456356-3 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 110 | 123525-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 111 | 266326-2 | |||
| Support de sac de gazon DLM431 | ||||
| 112 | 327179-5 | 13.20 | 15.84 | |
| Rondelle de blocage 5 | ||||
| 113 | 267438-4 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 114 | 266326-2 | |||
| Anneau en caoutchouc Dlm431 | ||||
| 120 | 424824-4 | 6.00 | 7.20 | |
| Bague d'arrêt Cs-3 * | ||||
| 121 | 259015-6 | 1.00 | 1.20 | |
| Vis 4x20 | ||||
| 122 | 911138-5 | 1.00 | 1.20 | |
| Bras De Commande | ||||
| 123 | 455078-2 | 1.20 | 1.44 | |
| Circuit LED | ||||
| 124 | 143505-8 | 17.60 | 21.12 | |
