Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita AM-3643'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

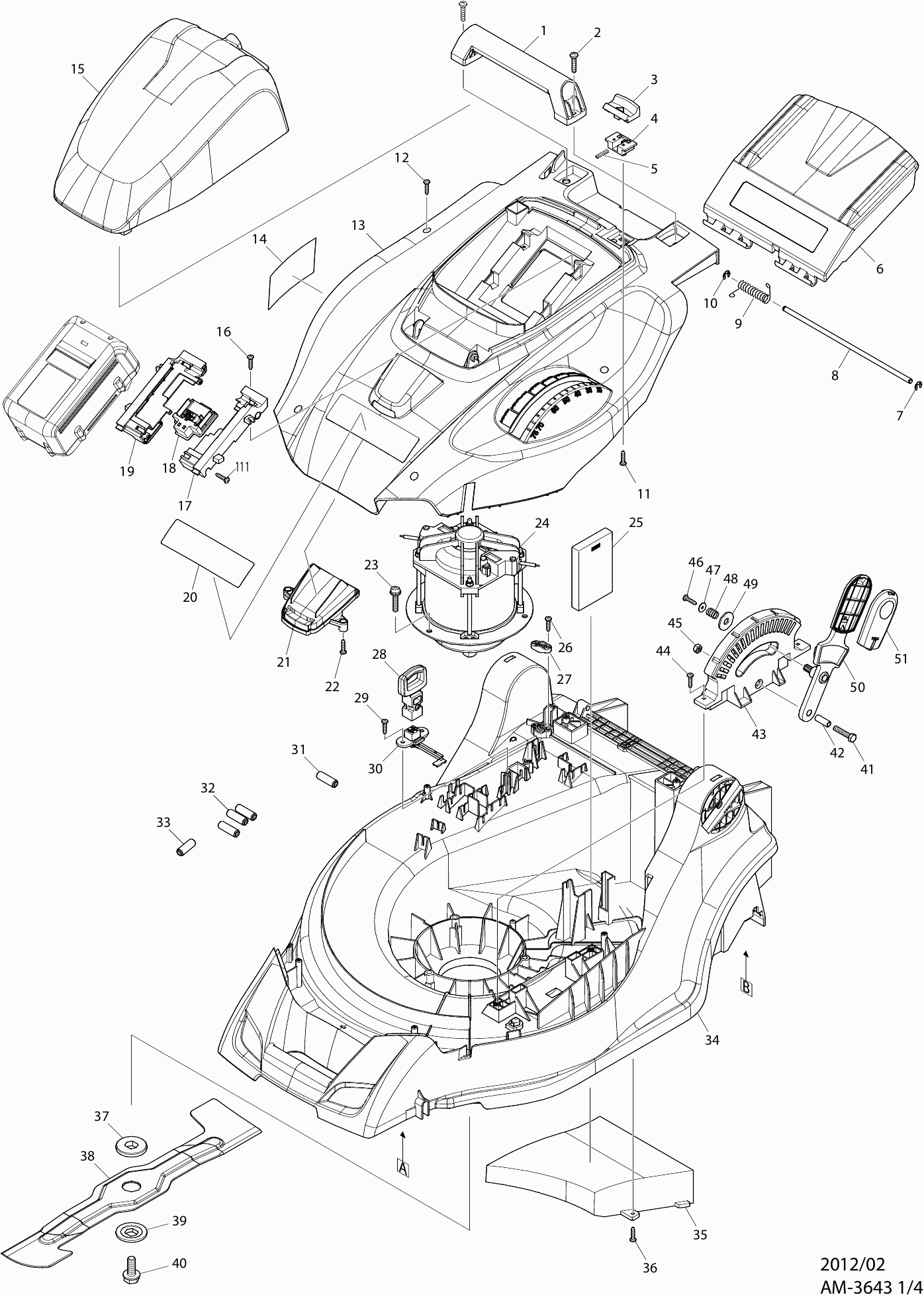

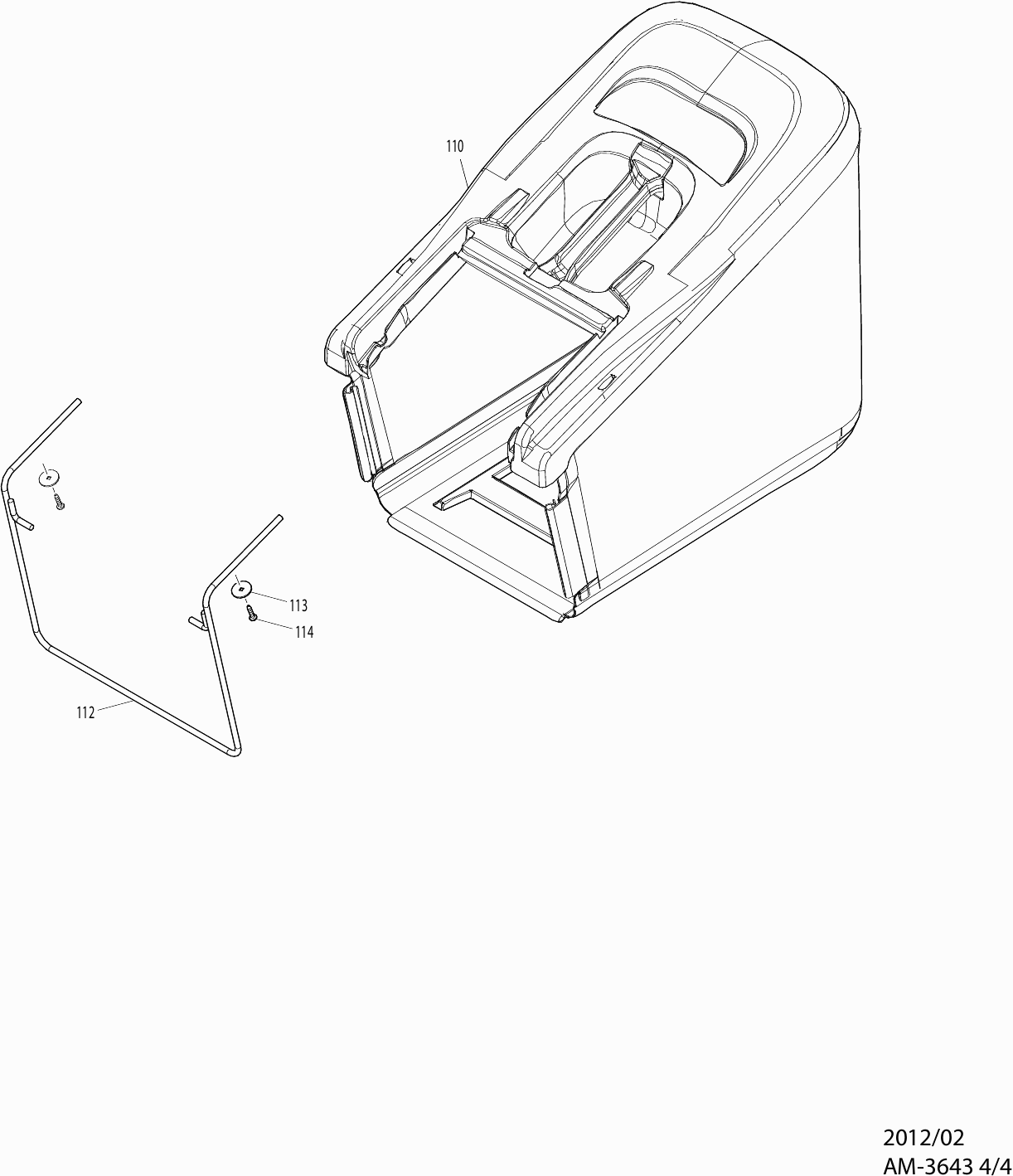

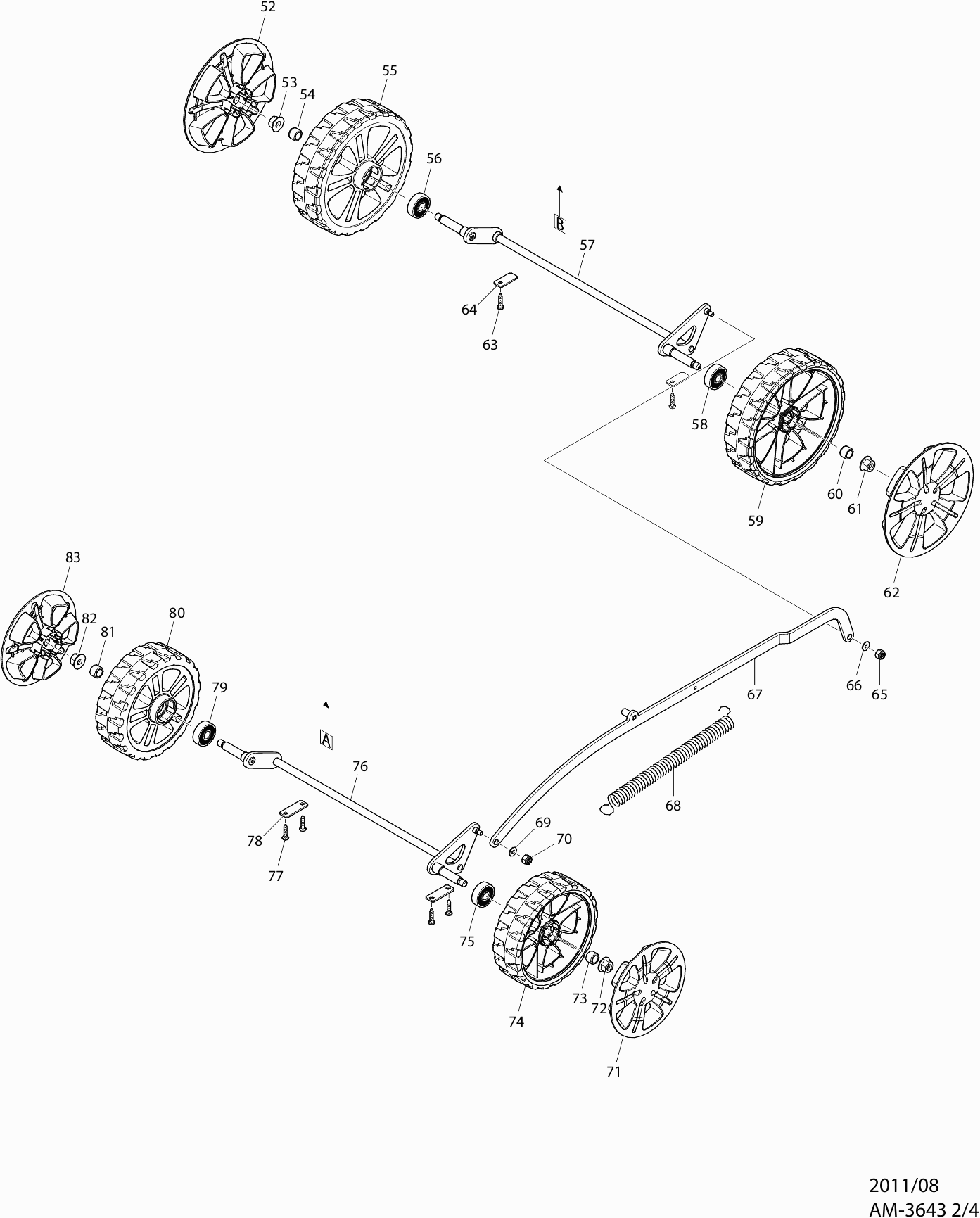

Dessins des Makita AM-3643
Liste de pièces de rechange des Makita AM-3643
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Poignee | ||||
| 001 | 273675-0 | 3.54 | 4.25 | |
| Poignee | ||||
| 1 | 273675-0 | 3.54 | 4.25 | |
| Vis autotaraudeuse Pf 5x25 | ||||
| 002 | 266459-3 | 0.83 | 1.00 | |
| Vis autotaraudeuse Pf 5x25 | ||||
| 2 | 266459-3 | 0.83 | 1.00 | |
| Bouton de déverrouillage | ||||
| 003 | 453250-0 | 1.39 | 1.67 | |
| Bouton de déverrouillage | ||||
| 3 | 453250-0 | 1.39 | 1.67 | |
| Base de bouton de déverrouillage | ||||
| 004 | 453251-8 | 1.18 | 1.42 | |
| Base de bouton de déverrouillage | ||||
| 4 | 453251-8 | 1.18 | 1.42 | |
| Ressort de compression 4 | ||||
| 005 | 233173-6 | 0.83 | 1.00 | |
| Ressort de compression 4 | ||||
| 5 | 233173-6 | 0.83 | 1.00 | |
| Couvercle de bac à herbe | ||||
| 006 | 141300-0 | 8.59 | 10.31 | |
| Pas d'informations disponibles, non commandable | ||||
| 006A | 890375-3 | |||
| Couvercle de bac à herbe | ||||
| 6 | 141300-0 | 8.59 | 10.31 | |
| Circlip E-5 | ||||
| 007 | 961018-5 | 0.83 | 1.00 | |
| Circlip E-5 | ||||
| 7 | 961018-5 | 0.83 | 1.00 | |
| Tige 6 | ||||
| 008 | 256871-5 | 1.67 | 2.00 | |
| Tige 6 | ||||
| 8 | 256871-5 | 1.67 | 2.00 | |
| Ressort de torsion 6mm | ||||
| 009 | 233597-6 | 0.83 | 1.00 | |
| Ressort de torsion 6mm | ||||
| 9 | 233597-6 | 0.83 | 1.00 | |
| Circlip E-5 | ||||
| 010 | 961018-5 | 0.83 | 1.00 | |
| Circlip E-5 | ||||
| 10 | 961018-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 011 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 11 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 012 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 12 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 013 | 453256-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 13 | 453256-8 | |||
| Étiquette | ||||
| 014 | 896612-3 | 2.71 | 3.25 | |
| Étiquette | ||||
| 14 | 896612-3 | 2.71 | 3.25 | |
| Couverture de batterie | ||||
| 015 | 141305-0 | 11.82 | 14.18 | |
| Étiquette "avertissement" | ||||
| 015A | 890380-0 | 2.71 | 3.25 | |
| Couverture de batterie | ||||
| 15 | 141305-0 | 11.82 | 14.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 016 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 16 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 017 | 187254-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 17 | 187254-7 | |||
| Unité de connexion | ||||
| 018 | 643849-1 | 3.96 | 4.75 | |
| Unité de connexion | ||||
| 18 | 643849-1 | 3.96 | 4.75 | |
| Pas d'informations disponibles, non commandable | ||||
| 019 | 187254-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 19 | 187254-7 | |||
| Étiquette "makita" Am3643 | ||||
| 020 | 890384-2 | 0.83 | 1.00 | |
| Étiquette "makita" Am3643 | ||||
| 20 | 890384-2 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 021 | 453293-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 21 | 453293-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 022 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 22 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 023 | 266774-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 23 | 266774-5 | |||
| Moteur 36,0v | ||||
| 024 | 629933-6 | 118.43 | 142.12 | |
| Moteur 36,0v | ||||
| 24 | 629933-6 | 118.43 | 142.12 | |
| Circuit de contrôle de vitesse | ||||
| 025 | 620084-8 | 104.05 | 124.86 | |
| Circuit de contrôle de vitesse | ||||
| 25 | 620084-8 | 104.05 | 124.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 026 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 26 | 266326-2 | |||
| Support de serrage | ||||
| 027 | 687053-2 | 0.83 | 1.00 | |
| Support de serrage | ||||
| 27 | 687053-2 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 028 | 643890-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 28 | 643890-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 029 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 29 | 266326-2 | |||
| Faisceau de câbles | ||||
| 030 | 638946-6 | 3.12 | 3.74 | |
| Faisceau de câbles | ||||
| 30 | 638946-6 | 3.12 | 3.74 | |
| Filtre de ligne | ||||
| 031 | 688165-4 | 0.83 | 1.00 | |
| Filtre de ligne | ||||
| 31 | 688165-4 | 0.83 | 1.00 | |
| Filtre de ligne | ||||
| 032 | 688165-4 | 0.83 | 1.00 | |
| Filtre de ligne | ||||
| 32 | 688165-4 | 0.83 | 1.00 | |
| Filtre de ligne | ||||
| 033 | 688165-4 | 0.83 | 1.00 | |
| Filtre de ligne | ||||
| 33 | 688165-4 | 0.83 | 1.00 | |
| Casquette supérieure | ||||
| 034 | 453234-8 | 41.77 | 50.12 | |
| Casquette supérieure | ||||
| 34 | 453234-8 | 41.77 | 50.12 | |
| Chapeau inférieur | ||||
| 035 | 453239-8 | 3.96 | 4.75 | |
| Chapeau inférieur | ||||
| 35 | 453239-8 | 3.96 | 4.75 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 36 | 266326-2 | |||
| Flasque intérieure 40 | ||||
| 037 | 224444-2 | 2.71 | 3.25 | |
| Flasque intérieure 40 | ||||
| 37 | 224444-2 | 2.71 | 3.25 | |
| Maaimes 43cm | ||||
| 038 | 191D43-8 | 11.00 | 13.20 | |
| Maaimes 43cm | ||||
| 38 | 191D43-8 | 11.00 | 13.20 | |
| Flasque extérieure 40 | ||||
| 039 | 224445-0 | 3.12 | 3.74 | |
| Flasque extérieure 40 | ||||
| 39 | 224445-0 | 3.12 | 3.74 | |
| Boulon Allen M10X25mm Am/Blm | ||||
| 040 | 266731-3 | 0.83 | 1.00 | |
| Boulon Allen M10X25mm Am/Blm | ||||
| 40 | 266731-3 | 0.83 | 1.00 | |
| Vis à six pans creux M6X30Mm Am/Blm | ||||
| 041 | 921352-5 | 0.83 | 1.00 | |
| Vis à six pans creux M6X30Mm Am/Blm | ||||
| 41 | 921352-5 | 0.83 | 1.00 | |
| Manchon 6 Am/Blm | ||||
| 042 | 257670-8 | 0.83 | 1.00 | |
| Manchon 6 Am/Blm | ||||
| 42 | 257670-8 | 0.83 | 1.00 | |
| Plaque De Reglage | ||||
| 043 | 453255-0 | 5.06 | 6.07 | |
| Plaque De Reglage | ||||
| 43 | 453255-0 | 5.06 | 6.07 | |
| Pas d'informations disponibles, non commandable | ||||
| 044 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 44 | 266326-2 | |||
| Écrou hexagonal M6 | ||||
| 045 | 931302-2 | 0.83 | 1.00 | |
| Écrou hexagonal M6 | ||||
| 45 | 931302-2 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 046 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 46 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 047 | 267102-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 47 | 267102-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 048 | 231297-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 48 | 231297-2 | |||
| Rondelle de blocage 5 | ||||
| 049 | 253808-3 | 0.98 | 1.18 | |
| Rondelle de blocage 5 | ||||
| 49 | 253808-3 | 0.98 | 1.18 | |
| Levier de réglage | ||||
| 050 | 453252-6 | 3.12 | 3.74 | |
| Levier de réglage | ||||
| 50 | 453252-6 | 3.12 | 3.74 | |
| Couvercle Blm430 | ||||
| 051 | 453253-4 | 1.67 | 2.00 | |
| Couvercle Blm430 | ||||
| 51 | 453253-4 | 1.67 | 2.00 | |
| Enjoliveur "arrière" | ||||
| 052 | 453241-1 | 8.21 | 9.85 | |
| Enjoliveur "arrière" | ||||
| 52 | 453241-1 | 8.21 | 9.85 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 053 | 252145-2 | 0.83 | 1.00 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 53 | 252145-2 | 0.83 | 1.00 | |
| Palier de Glissement 10 | ||||
| 054 | 214067-4 | 1.18 | 1.42 | |
| Palier de Glissement 10 | ||||
| 54 | 214067-4 | 1.18 | 1.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 055 | 453243-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 55 | 453243-7 | |||
| Roulement à billes 6200llb | ||||
| 056 | 211066-7 | 4.45 | 5.34 | |
| Roulement à billes 6200llb | ||||
| 56 | 211066-7 | 4.45 | 5.34 | |
| Axe Arrière Blm/Am A | ||||
| 057 | 162C97-6 | 16.56 | 19.87 | |
| Axe Arrière Blm/Am A | ||||
| 57 | 162C97-6 | 16.56 | 19.87 | |
| Roulement à billes 6200llb | ||||
| 058 | 211066-7 | 4.45 | 5.34 | |
| Roulement à billes 6200llb | ||||
| 58 | 211066-7 | 4.45 | 5.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 059 | 453243-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 59 | 453243-7 | |||
| Palier de Glissement 10 | ||||
| 060 | 214067-4 | 1.18 | 1.42 | |
| Palier de Glissement 10 | ||||
| 60 | 214067-4 | 1.18 | 1.42 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 061 | 252145-2 | 0.83 | 1.00 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 61 | 252145-2 | 0.83 | 1.00 | |
| Enjoliveur "arrière" | ||||
| 062 | 453241-1 | 8.21 | 9.85 | |
| Enjoliveur "arrière" | ||||
| 62 | 453241-1 | 8.21 | 9.85 | |
| Pas d'informations disponibles, non commandable | ||||
| 063 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 63 | 266326-2 | |||
| Plaque de montage Blm/Am | ||||
| 064 | 346545-7 | 1.26 | 1.51 | |
| Plaque de montage Blm/Am | ||||
| 64 | 346545-7 | 1.26 | 1.51 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 065 | 252103-8 | 0.83 | 1.00 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 65 | 252103-8 | 0.83 | 1.00 | |
| Rondelle 5mm DSP601 A | ||||
| 066 | 253414-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 66 | 941101-4 | |||
| Bielle | ||||
| 067 | 346543-1 | 13.82 | 16.58 | |
| Bielle | ||||
| 67 | 346543-1 | 13.82 | 16.58 | |
| Ressort de traction 16mm | ||||
| 068 | 231875-8 | 1.66 | 1.99 | |
| Ressort de traction 16mm | ||||
| 68 | 231875-8 | 1.66 | 1.99 | |
| Rondelle 5mm DSP601 A | ||||
| 069 | 253414-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 69 | 941101-4 | |||
| Ecrou de blocage hexagonal 5x8 | ||||
| 070 | 252103-8 | 0.83 | 1.00 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 70 | 252103-8 | 0.83 | 1.00 | |
| Roue avant DLM382 | ||||
| 071 | 459100-7 | 12.19 | 14.63 | |
| Roue avant DLM382 | ||||
| 71 | 459100-7 | 12.19 | 14.63 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 072 | 252145-2 | 0.83 | 1.00 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 72 | 252145-2 | 0.83 | 1.00 | |
| Palier de Glissement 10 | ||||
| 073 | 214067-4 | 1.18 | 1.42 | |
| Palier de Glissement 10 | ||||
| 73 | 214067-4 | 1.18 | 1.42 | |
| Roue avant DLM382 | ||||
| 074 | 459100-7 | 12.19 | 14.63 | |
| Roue avant DLM382 | ||||
| 74 | 459100-7 | 12.19 | 14.63 | |
| Roulement à billes 6200llb | ||||
| 075 | 211066-7 | 4.45 | 5.34 | |
| Roulement à billes 6200llb | ||||
| 75 | 211066-7 | 4.45 | 5.34 | |
| Plus disponible, pas de remplacement | ||||
| 076 | 165668-0 | |||
| Plus disponible, pas de remplacement | ||||
| 76 | 165668-0 | |||
| Pas d'informations disponibles, non commandable | ||||
| 077 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 77 | 266326-2 | |||
| Plaque de verrouillage d'essieu | ||||
| 078 | 341462-6 | 1.39 | 1.67 | |
| Plaque de verrouillage d'essieu | ||||
| 78 | 341462-6 | 1.39 | 1.67 | |
| Roulement à billes 6200llb | ||||
| 079 | 211066-7 | 4.45 | 5.34 | |
| Roulement à billes 6200llb | ||||
| 79 | 211066-7 | 4.45 | 5.34 | |
| Roue avant DLM382 | ||||
| 080 | 459100-7 | 12.19 | 14.63 | |
| Roue avant DLM382 | ||||
| 80 | 459100-7 | 12.19 | 14.63 | |
| Palier de Glissement 10 | ||||
| 081 | 214067-4 | 1.18 | 1.42 | |
| Palier de Glissement 10 | ||||
| 81 | 214067-4 | 1.18 | 1.42 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 082 | 252145-2 | 0.83 | 1.00 | |
| Écrou de blocage M8 Dcs230T A | ||||
| 82 | 252145-2 | 0.83 | 1.00 | |
| Roue avant DLM382 | ||||
| 083 | 459100-7 | 12.19 | 14.63 | |
| Roue avant DLM382 | ||||
| 83 | 459100-7 | 12.19 | 14.63 | |
| Pas d'informations disponibles, non commandable | ||||
| 084 | 331975-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 84 | 331975-5 | |||
| Boîtier de levier de commutation | ||||
| 085 | 453246-1 | 1.67 | 2.00 | |
| Boîtier de levier de commutation | ||||
| 85 | 453246-1 | 1.67 | 2.00 | |
| Couvercle du boîtier du levier de commutation | ||||
| 086 | 453247-9 | 1.66 | 1.99 | |
| Couvercle du boîtier du levier de commutation | ||||
| 86 | 453247-9 | 1.66 | 1.99 | |
| Pas d'informations disponibles, non commandable | ||||
| 087 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 87 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 088 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 88 | 266326-2 | |||
| Boîtier de commutateur | ||||
| 089 | 141298-1 | 3.97 | 4.76 | |
| Etiquette d'avertissement | ||||
| 089A | 890374-5 | 0.83 | 1.00 | |
| Boîtier de commutateur | ||||
| 89 | 141298-1 | 3.97 | 4.76 | |
| Vis 4x20 | ||||
| 090 | 911138-5 | 0.83 | 1.00 | |
| Vis 4x20 | ||||
| 90 | 911138-5 | 0.83 | 1.00 | |
| Levier | ||||
| 091 | 453248-7 | 1.39 | 1.67 | |
| Ressort de traction 9mm | ||||
| 092 | 231876-6 | 0.83 | 1.00 | |
| Ressort de traction 9mm | ||||
| 92 | 231876-6 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 093 | 453249-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 93 | 453249-5 | |||
| Ressort de compression 6mm | ||||
| 094 | 233068-3 | 0.83 | 1.00 | |
| Ressort de compression 6mm | ||||
| 94 | 233068-3 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 095 | 650681-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 95 | 632J09-0 | |||
| Boîtier de commutateur | ||||
| 096 | 453244-5 | 3.97 | 4.76 | |
| Boîtier de commutateur | ||||
| 96 | 453244-5 | 3.97 | 4.76 | |
| Support de serrage | ||||
| 097 | 687053-2 | 0.83 | 1.00 | |
| Support de serrage | ||||
| 97 | 687053-2 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 098 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 98 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 099 | 141299-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| 99 | 141299-9 | |||
| Câblage | ||||
| 100 | 664780-8 | 3.97 | 4.76 | |
| Boulon à écrou M6x50mm | ||||
| 101 | 265A14-4 | 0.83 | 1.00 | |
| Bouton étoile M6 | ||||
| 102 | 264070-5 | 1.67 | 2.00 | |
| Bouton étoile M6 | ||||
| 103 | 264070-5 | 1.67 | 2.00 | |
| Boulon à écrou M6x50mm | ||||
| 104 | 265A14-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | 331973-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| 106 | 453385-7 | |||
| Bouton étoile M8X35mm Am/Blm | ||||
| 107 | 266729-0 | 1.67 | 2.00 | |
| Bouton étoile M8X35mm Am/Blm | ||||
| 108 | 266729-0 | 1.67 | 2.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 110 | 141547-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 111 | 266326-2 | |||
| Support de sac de gazon DLM431 | ||||
| 112 | 327179-5 | 12.22 | 14.66 | |
| Rondelle de blocage 5 | ||||
| 113 | 267438-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 114 | 266326-2 | |||
