Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita AF601'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

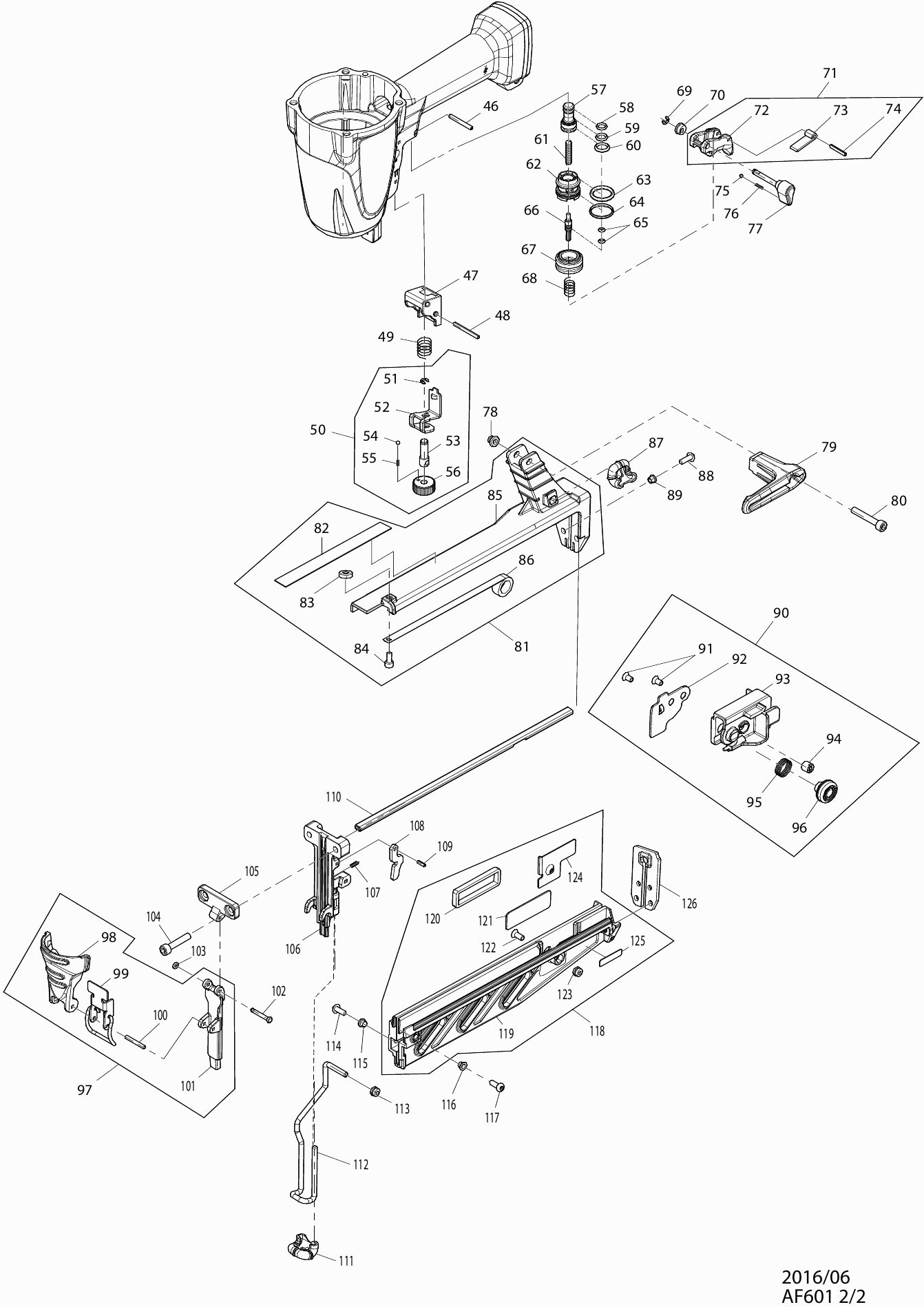

Dessins des Makita AF601
Liste de pièces de rechange des Makita AF601
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis à six pans creux M6x16mm AF601 | ||||
| 001 | HY00000679 | 1.00 | 1.20 | |
| Bague 6mm AF601 | ||||
| 002 | HY00000632 | 1.20 | 1.44 | |
| Capuchon de sortie d'air AF601 | ||||
| 003 | HY00000596 | 2.40 | 2.88 | |
| Rondelle en caoutchouc 10mm AF601 | ||||
| 004 | HY00000627 | 1.00 | 1.20 | |
| Vis hexagonale creuse M5x25mm AF506 | ||||
| 005 | HY00000156 | 2.40 | 2.88 | |
| Rondelle de blocage 5mm AF506 | ||||
| 006 | HY00000160 | 1.00 | 1.20 | |
| Chapeau supérieur AF601 | ||||
| 007 | HY00000543 | 22.00 | 26.40 | |
| Amortisseur AF601 | ||||
| 008 | HY00000205 | 1.20 | 1.44 | |
| Ressort de pression 10mm AF601 | ||||
| 009 | HY00000611 | 1.00 | 1.20 | |
| Anneau O 18mm AF601 | ||||
| 010 | HY00000404 | 1.00 | 1.20 | |
| Valve principale AF601 | ||||
| 011 | HY00000592 | 7.20 | 8.64 | |
| O-ring 22,5mm AF506 | ||||
| 012 | HY00000400 | 1.00 | 1.20 | |
| O-ring 36,5mm AF601 | ||||
| 013 | HY00000401 | 1.00 | 1.20 | |
| Anneau O 43mm AF601 | ||||
| 014 | HY00000403 | 1.00 | 1.20 | |
| Joint AF601 | ||||
| 015 | HY00000577 | 1.20 | 1.44 | |
| Goupille de frappe AF601 | ||||
| 016 | HY00000552 | 16.50 | 19.80 | |
| Joint torique 33,5mm | ||||
| 017 | HY00000410 | 1.00 | 1.20 | |
| Conique AF601 | ||||
| 018 | HY00000553 | 2.40 | 2.88 | |
| Pièce intermédiaire cylindrique AF601 | ||||
| 019 | HY00000554 | 2.40 | 2.88 | |
| Anneau O 62mm AF601 | ||||
| 020 | HY00000407 | 1.20 | 1.44 | |
| Cylindre AF601 | ||||
| 021 | HY00000602 | 11.00 | 13.20 | |
| Joint torique 42mm AF601 | ||||
| 022 | HY00000133 | 1.20 | 1.44 | |
| Coussin de frappe AF601 | ||||
| 023 | HY00000545 | 4.80 | 5.76 | |
| Boîtier AF601 | ||||
| 024 | HY00000562 | 82.50 | 99.00 | |
| Capuchon de couverture R AF601 | ||||
| 025 | HY00000427 | 2.40 | 2.88 | |
| Capuchon de couverture L AF601 | ||||
| 026 | HY00000426 | 2.40 | 2.88 | |
| Poignée AF601 | ||||
| 027 | HY00000559 | 3.60 | 4.32 | |
| Plaque signalétique AF601 | ||||
| 028 | HY00000663 | 3.60 | 4.32 | |
| Etiquette d'avertissement AF353 | ||||
| 029 | HY00000105 | 2.40 | 2.88 | |
| Bouchon d'étanchéité | ||||
| 030 | HY00000023 | 1.00 | 1.20 | |
| Kit de purge assy AF506 | ||||
| 031 | HY00000494 | 16.50 | 19.80 | |
| Joint d'anneau AN613 | ||||
| 032 | HY00000580 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 033 | HY00000573 | |||
| Bille 2 | ||||
| 034 | HY00000046 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 035 | HY00000591 | |||
| Pas d'informations disponibles, non commandable | ||||
| 036 | HY00000399 | |||
| Pas d'informations disponibles, non commandable | ||||
| 037 | HY00000599 | |||
| O-ring 5mm AF353 | ||||
| 038 | HY00000397 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 039 | HY00000513 | |||
| Joint torique 3 | ||||
| 040 | HY00000037 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 041 | HY00000499 | |||
| Goupille élastique 2.5-18 | ||||
| 042 | HY00000054 | 1.00 | 1.20 | |
| Rivet | ||||
| 043 | HY00000070 | 1.00 | 1.20 | |
| LUCHTNIPPEL ORION R1/4" | ||||
| 044 | HY00000081 | 1.00 | 1.20 | |
| Boulon de clé Allen M4x20mm | ||||
| 045 | HY00000530 | 1.00 | 1.20 | |
| Goupille élastique 3-26 | ||||
| 046 | HY00000024 | 1.00 | 1.20 | |
| Support AF601 | ||||
| 047 | HY00000505 | 1.20 | 1.44 | |
| Goupille de sécurité 3x28mm AF601 | ||||
| 048 | HY00000165 | 2.40 | 2.88 | |
| Ressort de compression 8mm AF601 | ||||
| 049 | HY00000607 | 1.00 | 1.20 | |
| Poignée supérieure assy AF601 | ||||
| 050 | HY00000440 | 4.80 | 5.76 | |
| Anneau de retenue E-3 AF601 | ||||
| 051 | HY00000659 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 052 | HY00000443 | |||
| Pas d'informations disponibles, non commandable | ||||
| 053 | HY00000636 | |||
| Balle 3mm AF601 | ||||
| 054 | HY00000539 | 1.00 | 1.20 | |
| Ressort de pression 2mm AF601 | ||||
| 055 | HY00000470 | 1.00 | 1.20 | |
| Régleur AF601 | ||||
| 056 | HY00000608 | 1.20 | 1.44 | |
| Valve de régulation AF601 | ||||
| 057 | HY00000182 | 1.20 | 1.44 | |
| Joint torique 6mm AF601 | ||||
| 058 | HY00000131 | 1.00 | 1.20 | |
| Joint torique 7mm AF601 | ||||
| 059 | HY00000132 | 1.00 | 1.20 | |
| Joint torique 9mm AF601 | ||||
| 060 | HY00000134 | 1.00 | 1.20 | |
| Ressort de compression 4mm AF601 | ||||
| 061 | HY00000146 | 1.00 | 1.20 | |
| Guide de commutation AF601 | ||||
| 062 | HY00000446 | 1.00 | 1.20 | |
| Joint torique 15mm AF601 | ||||
| 063 | HY00000135 | 1.00 | 1.20 | |
| Joint torique 17mm AF601 | ||||
| 064 | HY00000137 | 1.00 | 1.20 | |
| Joint torique 3 | ||||
| 065 | HY00000037 | 1.00 | 1.20 | |
| Guide de soupape de commutation AF601 | ||||
| 066 | HY00000514 | 1.20 | 1.44 | |
| Support de vanne de commutation AF601 | ||||
| 067 | HY00000447 | 1.00 | 1.20 | |
| Ressort de pression 10mm AF353 | ||||
| 068 | HY00000705 | 1.00 | 1.20 | |
| Anneau de retenue E-3 AF601 | ||||
| 069 | HY00000659 | 1.00 | 1.20 | |
| Bus 4mm AF601 | ||||
| 070 | HY00000520 | 1.00 | 1.20 | |
| Ensemble de commutateur AF601 | ||||
| 071 | HY00000433 | 2.40 | 2.88 | |
| Magasin assy AF506 | ||||
| 072 | HY00000947 | 26.40 | 31.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 073 | HY00000437 | |||
| Goupille élastique 2.5-16 | ||||
| 074 | HY00000053 | 1.00 | 1.20 | |
| Balle 3mm AF601 | ||||
| 075 | HY00000539 | 1.00 | 1.20 | |
| Ressort de pression 2mm AF601 | ||||
| 076 | HY00000590 | 1.00 | 1.20 | |
| Levier 4mm AF601 | ||||
| 077 | HY00000518 | 1.20 | 1.44 | |
| Écrou de blocage M5 AF601 | ||||
| 078 | HY00000528 | 1.20 | 1.44 | |
| Crochet AF601 | ||||
| 079 | HY00000569 | 1.20 | 1.44 | |
| Vis à tête hexagonale M5x35mm AF601 | ||||
| 080 | HY00000651 | 1.00 | 1.20 | |
| Capuchon d'entrepôt cpl AF601 | ||||
| 081 | HY00000475 | 17.60 | 21.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 082 | HY00000661 | |||
| Écrou plat M4 AF601 | ||||
| 083 | HY00000527 | 1.00 | 1.20 | |
| Vis à tête hexagonale M4 x 10 mm | ||||
| 084 | HY00000001 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 085 | HY00000480 | |||
| Ressort en spirale AF601 | ||||
| 086 | HY00000618 | 2.40 | 2.88 | |
| Adaptateur de nez AF601 | ||||
| 087 | HY00000560 | 1.20 | 1.44 | |
| Vis à tête hexagonale M4x12mm AF601 | ||||
| 088 | HY00000653 | 1.00 | 1.20 | |
| Bus 4mm AF601 | ||||
| 089 | HY00000631 | 1.00 | 1.20 | |
| Bouton-poussoir assy AF601 | ||||
| 090 | HY00000486 | 9.60 | 11.52 | |
| Boulon Allen M4x8mm | ||||
| 091 | HY00000540 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 092 | HY00000488 | |||
| Pas d'informations disponibles, non commandable | ||||
| 093 | HY00000491 | |||
| Écrou M4 | ||||
| 094 | HY00000635 | 2.40 | 2.88 | |
| Ressort de pression 13mm AF601 | ||||
| 095 | HY00000610 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 096 | HY00000575 | |||
| Fermeture assy AF601 | ||||
| 097 | HY00000535 | 14.30 | 17.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 098 | HY00000430 | |||
| Pas d'informations disponibles, non commandable | ||||
| 099 | HY00000624 | |||
| Goupille de blocage 3x22mm AF506 | ||||
| 100 | HY00000531 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | HY00000536 | |||
| Goupille de charnière 3mm AF601 | ||||
| 102 | HY00000461 | 1.00 | 1.20 | |
| Bague en caoutchouc 2mm | ||||
| 103 | HY00000043 | 1.00 | 1.20 | |
| Vis hexagonale creuse M5x25mm AF506 | ||||
| 104 | HY00000156 | 2.40 | 2.88 | |
| Plaque AF601 | ||||
| 105 | HY00000537 | 8.40 | 10.08 | |
| Guide de goupille de frappe AF601 | ||||
| 106 | HY00000603 | 30.80 | 36.96 | |
| Ressort de pression 3mm AF601 | ||||
| 107 | HY00000469 | 1.00 | 1.20 | |
| Bouchon AF601 | ||||
| 108 | HY00000570 | 2.40 | 2.88 | |
| Goupille fendue 3-8mm AF601 | ||||
| 109 | HY00000657 | 1.00 | 1.20 | |
| Rail de magazine AF601 | ||||
| 110 | HY00000621 | 3.60 | 4.32 | |
| Adaptateur de nez AF601 | ||||
| 111 | HY00000560 | 1.20 | 1.44 | |
| Bras de contact AF601 | ||||
| 112 | HY00000441 | 3.60 | 4.32 | |
| Écrou de blocage M4 AF506 | ||||
| 113 | HY00000159 | 1.00 | 1.20 | |
| Vis M4x10mm AF601 | ||||
| 114 | HY00000654 | 1.00 | 1.20 | |
| Bus 4mm AF601 | ||||
| 115 | HY00000631 | 1.00 | 1.20 | |
| Bus 4mm AF601 | ||||
| 116 | HY00000631 | 1.00 | 1.20 | |
| Vis M4x10mm AF601 | ||||
| 117 | HY00000654 | 1.00 | 1.20 | |
| Ensemble d'entrepôt AF601 | ||||
| 118 | HY00000476 | 41.80 | 50.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 119 | HY00000479 | |||
| Capuchon du magasin AF353 | ||||
| 120 | HY00000574 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 121 | HY00000576 | |||
| Boulon Allen M4x10mm AF601 | ||||
| 122 | HY00000656 | 1.00 | 1.20 | |
| Écrou de blocage M4 AF506 | ||||
| 123 | HY00000159 | 1.00 | 1.20 | |
| Stoppeur à ongles AF601 | ||||
| 124 | HY00000500 | 1.20 | 1.44 | |
| Étiquette d'avertissement AF601 | ||||
| 125 | HY00000584 | 2.40 | 2.88 | |
| Couvercle de magasin B AF601 | ||||
| 126 | HY00000645 | 2.40 | 2.88 | |
