Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita 9903'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

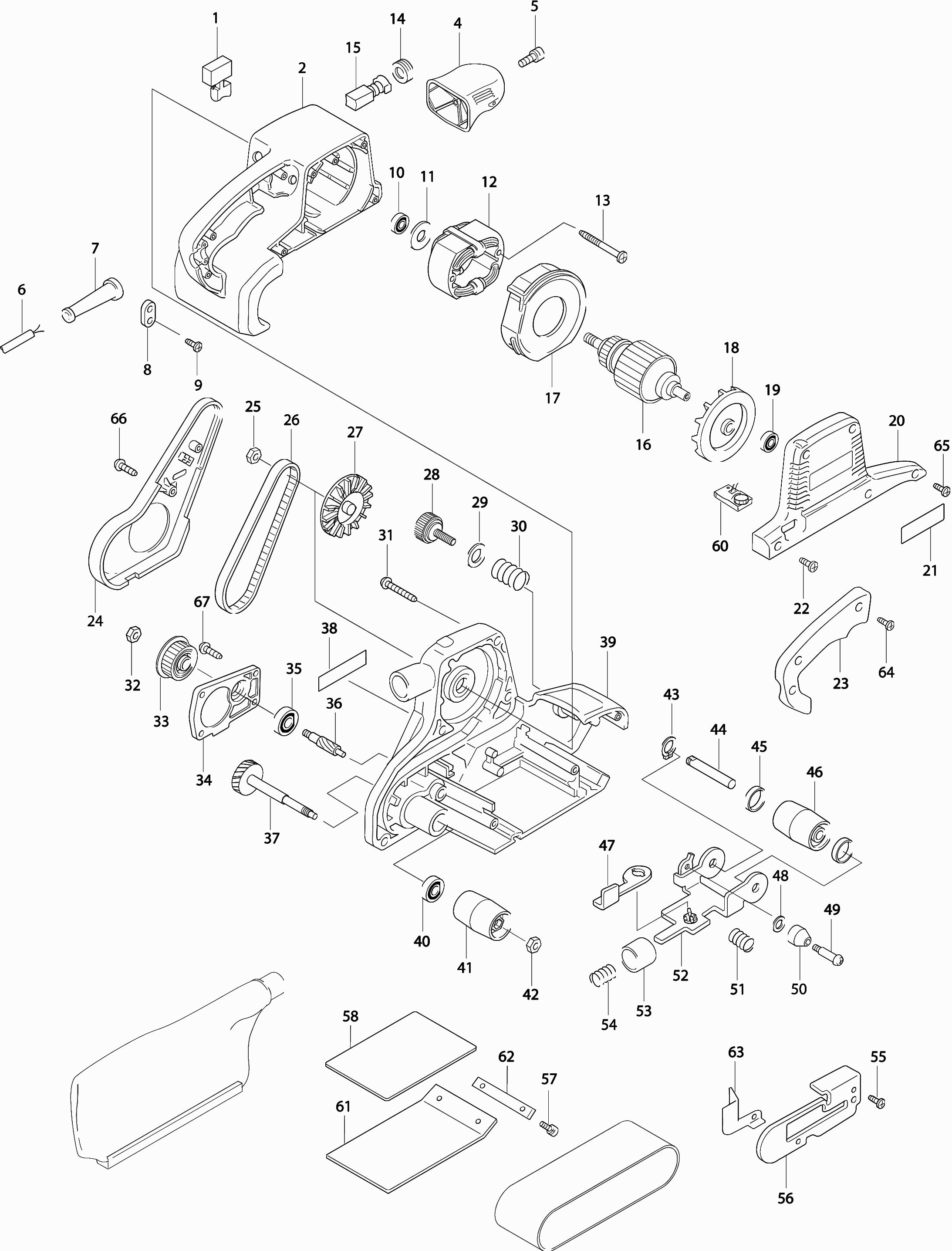

Dessins des Makita 9903
Liste de pièces de rechange des Makita 9903
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Commutateur | ||||
| 001 | 650230-9 | 9.60 | 11.52 | |
| Carter De Moteur | ||||
| 002 | 151743-8 | 34.10 | 40.92 | |
| Poignée avant | ||||
| 004 | 417049-7 | 4.80 | 5.76 | |
| Vis autotaraudeuse Pt 5x30 | ||||
| 005 | 266173-1 | 1.00 | 1.20 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 006 | 695123-3 | 22.00 | 26.40 | |
| Cordon d'alimentation 2x1.00 2.2mtr | ||||
| 006 | 665383-1 | 10.80 | 12.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 006DB | 665890-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 006G1A | 665890-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 006GA | 666240-6 | |||
| Passe-câble 8-90 | ||||
| 007 | 682503-2 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 007A1A | 682540-6 | |||
| Passe-câble 8-90 | ||||
| 007AA | 682503-2 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 007BB | 682540-6 | |||
| Support de serrage | ||||
| 008 | 687053-2 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 008 | 687124-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 008AB | 687052-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 008B1A | 687052-4 | |||
| Pas d'informations disponibles, non commandable | ||||
| 008BA | 687063-9 | |||
| Vis à tarauder 4x18 | ||||
| 009 | 265A48-7 | 1.00 | 1.20 | |
| Roulement a billes 6000ddw | ||||
| 010 | 211088-7 | 10.00 | 12.00 | |
| Roulement a billes 6000DDW A | ||||
| 010 | 210315-9 | 6.00 | 7.20 | |
| Anneau d'isolation | ||||
| 011 | 681649-1 | 1.20 | 1.44 | |
| Champ 9903 | ||||
| 012 | 523404-4 | 41.80 | 50.16 | |
| Champ 9903 | ||||
| 012B | 523404-4 | 41.80 | 50.16 | |
| Vis métallique M5x45mm | ||||
| 013 | 266037-9 | 1.00 | 1.20 | |
| VIS AUTOTARAUDEUSE 5X45MM * | ||||
| 013 | 266056-5 | 1.00 | 1.20 | |
| Capuchon de balai de charbon | ||||
| 014 | 643515-0 | 1.00 | 1.20 | |
| Capuchon de balai de charbon | ||||
| 014-1 | 643515-0 | 1.00 | 1.20 | |
| Set de brosses à charbon Cb-303 | ||||
| 015 | 194996-6 | 6.00 | 7.20 | |
| Induit | ||||
| 016 | 513339-7 | 72.60 | 87.12 | |
| Induit | ||||
| 016B | 513339-7 | 72.60 | 87.12 | |
| Plaque Intermediaire | ||||
| 017 | 417050-2 | 2.40 | 2.88 | |
| Ventilateur 75 | ||||
| 018 | 240026-2 | 3.60 | 4.32 | |
| Roulement à billes 627ddw | ||||
| 019 | 210045-2 | 3.60 | 4.32 | |
| Couvercle du boîtier du moteur | ||||
| 020 | 417047-1 | 11.00 | 13.20 | |
| Plus disponible, pas de remplacement | ||||
| 021 | 819001-5 | |||
| Vis à tarauder 4x18 | ||||
| 022 | 265A48-7 | 1.00 | 1.20 | |
| Couverture de Poignée | ||||
| 023 | 417051-0 | 6.00 | 7.20 | |
| Capot de Courroie | ||||
| 024 | 417052-8 | 3.60 | 4.32 | |
| Écrou hexagonal 6x10 | ||||
| 025 | 252153-3 | 1.00 | 1.20 | |
| Courroie en V 6-330 | ||||
| 026 | 225084-9 | 4.80 | 5.76 | |
| Turbine 76 | ||||
| 027 | 241663-5 | 22.00 | 26.40 | |
| Vis de réglage M6x25 | ||||
| 028 | 265763-7 | 1.20 | 1.44 | |
| Rondelle 16 A | ||||
| 029 | 267323-1 | 1.00 | 1.20 | |
| Ressort de compression 16 A | ||||
| 030 | 232573-7 | 1.00 | 1.20 | |
| Vis autotaraudeuse Pt4x30 | ||||
| 031 | 266050-7 | 1.00 | 1.20 | |
| ECROU M8 | ||||
| 032 | 931402-8 | 1.00 | 1.20 | |
| Disque de courroie 9,5x46,0 | ||||
| 033 | 222156-1 | 8.40 | 10.08 | |
| Couvercle d'engrenages | ||||
| 034 | 317273-1 | 9.60 | 11.52 | |
| Roulement à billes 629ddw | ||||
| 035 | 211092-6 | 4.80 | 5.76 | |
| Engrenage 10 | ||||
| 036 | 226520-8 | 11.00 | 13.20 | |
| Pignon 39 | ||||
| 037 | 151755-1 | 16.50 | 19.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 038 | 852044-4 | |||
| Cadre 9903 | ||||
| 039 | 151746-2 | 111.10 | 133.32 | |
| Roulement a billes 6000ddw | ||||
| 040 | 211088-7 | 10.00 | 12.00 | |
| Roulement a billes 6000DDW A | ||||
| 040 | 210315-9 | 6.00 | 7.20 | |
| Rouleau d'entraînement | ||||
| 041 | 162217-4 | 20.90 | 25.08 | |
| Écrou hexagonal 8x13 | ||||
| 042 | 252154-1 | 1.20 | 1.44 | |
| Rondelle de blocage S-12 | ||||
| 043 | 961052-5 | 1.00 | 1.20 | |
| Axe avant | ||||
| 044 | 323931-9 | 3.60 | 4.32 | |
| Rondelle Disque M12 | ||||
| 045 | 253922-5 | 1.00 | 1.20 | |
| Rouleau avant | ||||
| 046 | 151753-5 | 22.00 | 26.40 | |
| Levier | ||||
| 047 | 344823-9 | 3.60 | 4.32 | |
| Bague de coupe | ||||
| 048 | 267731-6 | 1.20 | 1.44 | |
| Vis de brosse M4 | ||||
| 049 | 265059-6 | 1.20 | 1.44 | |
| Piece De Guidage | ||||
| 050 | 416417-1 | 1.20 | 1.44 | |
| Ressort de compression 7 | ||||
| 051 | 233249-9 | 1.00 | 1.20 | |
| Bras de tension | ||||
| 052 | 151744-6 | 16.50 | 19.80 | |
| Bague de coupe 17 | ||||
| 053 | 267746-3 | 2.40 | 2.88 | |
| Ressort de compression 12 | ||||
| 054 | 233250-4 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 055 | 266034-5 | 1.00 | 1.20 | |
| Vis 4x14 | ||||
| 055 | 911121-2 | 1.00 | 1.20 | |
| Couvercle de protection 9903 * | ||||
| 056 | 344821-3 | 9.60 | 11.52 | |
| Vis 4x12 | ||||
| 057 | 911116-5 | 1.00 | 1.20 | |
| Vis 4x12 | ||||
| 057-1A | 911117-3 | 1.00 | 1.20 | |
| Vis 4x12 | ||||
| 057-1B | 911117-3 | 1.00 | 1.20 | |
| Vis 4x12 | ||||
| 057A | 911116-5 | 1.00 | 1.20 | |
| Plaque de liège | ||||
| 058 | 423312-8 | 2.40 | 2.88 | |
| Unité de contrôle de vitesse | ||||
| 060 | 631380-9 | 20.90 | 25.08 | |
| Unité de contrôle de vitesse | ||||
| 060A | 631380-9 | 20.90 | 25.08 | |
| Plaque de carbone | ||||
| 061 | 423315-2 | 4.80 | 5.76 | |
| Bande de support | ||||
| 062 | 344848-3 | 1.00 | 1.20 | |
| Plaque d'appui | ||||
| 063 | 344829-7 | 1.20 | 1.44 | |
| Vis à tarauder 4x18 | ||||
| 064 | 265A48-7 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 065 | 266034-5 | 1.00 | 1.20 | |
| Vis 4x14 | ||||
| 065 | 911121-2 | 1.00 | 1.20 | |
| Vis 4x14 | ||||
| 066 | 911121-2 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 066 | 266034-5 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 067 | 266034-5 | 1.00 | 1.20 | |
| Vis 4x14 | ||||
| 067 | 911121-2 | 1.00 | 1.20 | |
