Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita 9565'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

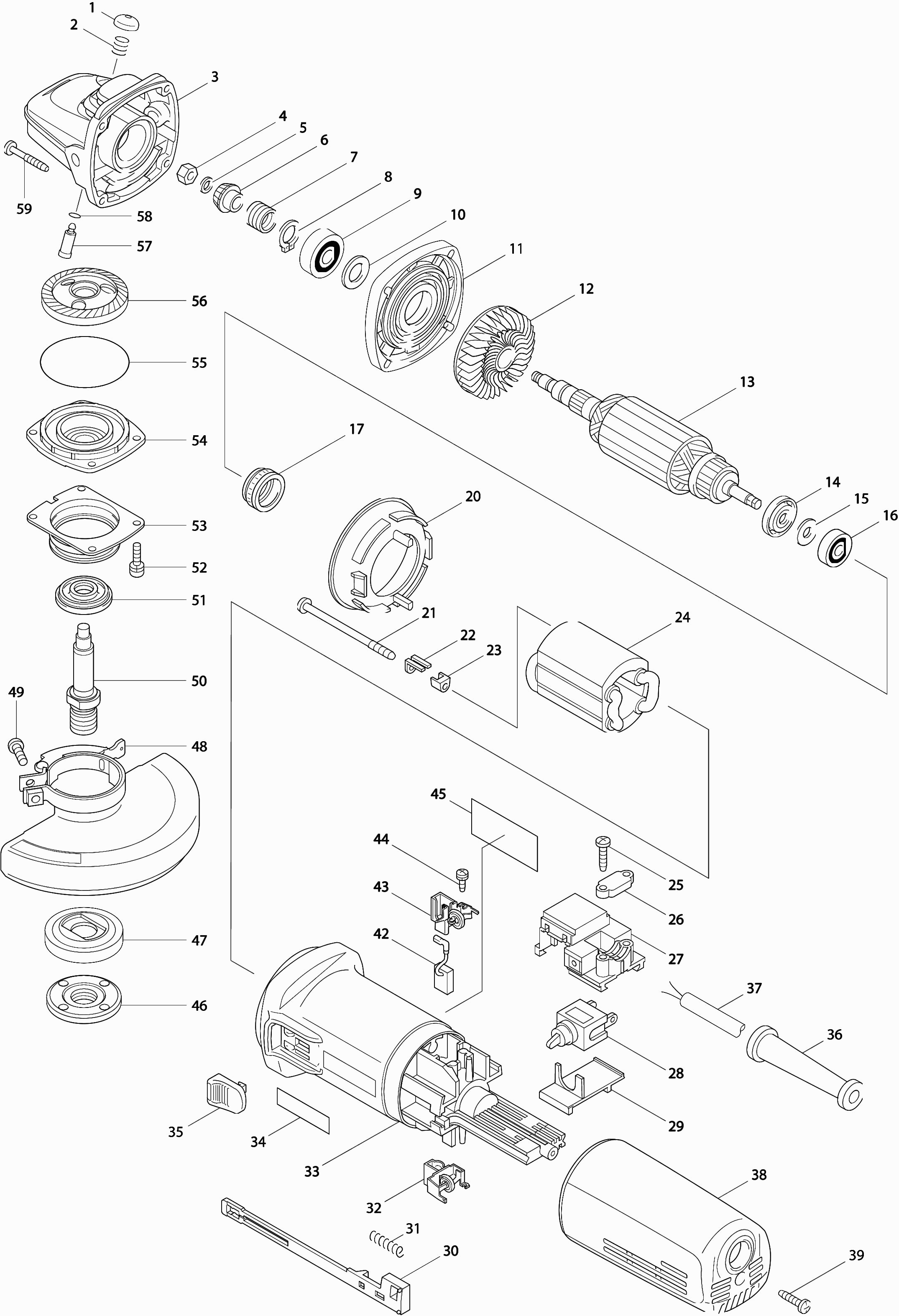

Dessins des Makita 9565
Liste de pièces de rechange des Makita 9565
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon du bouton de verrouillage | ||||
| 001 | 417236-8 | 1.20 | 1.44 | |
| Ressort de compression 8 | ||||
| 002 | 233376-2 | 1.00 | 1.20 | |
| Carter | ||||
| 003 | 153488-4 | 19.80 | 23.76 | |
| Plus disponible, pas de remplacement | ||||
| 004 | 931303-0 | |||
| Rondelle 6 | ||||
| 005 | 253077-6 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 006 | 226794-1 | |||
| Ressort de blocage 12 | ||||
| 007 | 233901-9 | 3.60 | 4.32 | |
| Rondelle de blocage S-12 | ||||
| 008 | 961052-5 | 1.00 | 1.20 | |
| Roulement à billes 6001dw | ||||
| 009 | 211131-2 | 9.60 | 11.52 | |
| Rondelle 12 | ||||
| 010 | 253084-9 | 1.00 | 1.20 | |
| Palier | ||||
| 011 | 317359-1 | 10.80 | 12.96 | |
| Ventilateur 57 | ||||
| 012 | 240033-5 | 4.80 | 5.76 | |
| Induit | ||||
| 013 | 515234-7 | 63.80 | 76.56 | |
| Anneau d'isolation | ||||
| 014 | 681656-4 | 1.00 | 1.20 | |
| Rondelle 7 LF1000 A | ||||
| 015 | 267326-5 | 1.00 | 1.20 | |
| Roulement à billes 627ddw | ||||
| 016 | 210045-2 | 3.60 | 4.32 | |
| Anneau de labyrinthe GA5040C A | ||||
| 017 | 422750-1 | 2.40 | 2.88 | |
| Plaque Intermediaire | ||||
| 020 | 413076-2 | 2.40 | 2.88 | |
| Vis taraudeuse 4x70 | ||||
| 021 | 266258-3 | 1.20 | 1.44 | |
| Plateau De Retenue | ||||
| 022 | 344871-8 | 1.20 | 1.44 | |
| Couvercle Isolant | ||||
| 023 | 417237-6 | 1.20 | 1.44 | |
| Inducteur | ||||
| 024 | 626564-2 | 27.90 | 33.48 | |
| Inducteur 9564H A | ||||
| 024-1 | 621C09-3 | 27.50 | 33.00 | |
| Vis à tarauder 4x18 | ||||
| 025 | 265A48-7 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 026 | 687124-5 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 026 | 687053-2 | 1.00 | 1.20 | |
| Porte-Interrupteur | ||||
| 027 | 632945-0 | 9.60 | 11.52 | |
| Interrupteur Sw-126 A | ||||
| 028 | 651069-3 | 8.40 | 10.08 | |
| Couvercle de commutateur | ||||
| 029 | 687113-0 | 1.20 | 1.44 | |
| Poignée de l'interrupteur | ||||
| 030 | 417186-7 | 2.40 | 2.88 | |
| Ressort de compression 4 | ||||
| 031 | 233071-4 | 1.00 | 1.20 | |
| S/e Porte Balais | ||||
| 032 | 643760-7 | 3.60 | 4.32 | |
| Carter De Moteur | ||||
| 033 | 418512-3 | 15.40 | 18.48 | |
| Bouton De Commande | ||||
| 035 | 417813-6 | 1.20 | 1.44 | |
| Passe-câble 8-110 | ||||
| 036 | 682559-5 | 1.20 | 1.44 | |
| Cordon d'alimentation 2x1.00 2.2mtr | ||||
| 037 | 665383-1 | 10.80 | 12.96 | |
| COUVERCLE ARRIERE | ||||
| 038 | 417183-3 | 8.40 | 10.08 | |
| Vis à tarauder 4x18 | ||||
| 039 | 265A48-7 | 1.00 | 1.20 | |
| Set de balais en carbone CB-318 | ||||
| 042 | 191978-9 | 8.40 | 10.08 | |
| S/e Porte Balais | ||||
| 043 | 643760-7 | 3.60 | 4.32 | |
| Autotaraudeur Pt 3x10 | ||||
| 044 | 266256-7 | 1.00 | 1.20 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 046 | 224554-5 | 3.00 | 3.60 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 047 | 224415-9 | 3.00 | 3.60 | |
| Plus disponible, pas de remplacement | ||||
| 048 | 125268-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 049 | 251391-4 | |||
| Arbre | ||||
| 050 | 324035-0 | 9.60 | 11.52 | |
| Bague de labyrinthe | ||||
| 051 | 415300-9 | 1.20 | 1.44 | |
| Boulon à six pans creux 4x16 | ||||
| 052 | 266437-3 | 1.00 | 1.20 | |
| maison de roulement en aluminium | ||||
| 054 | 318334-0 | 22.00 | 26.40 | |
| Anneau de verrouillage de palier 19-33 | ||||
| 054A | 285841-7 | 2.40 | 2.88 | |
| Roulement a billes 6201dw1 | ||||
| 054B | 211129-9 | 8.40 | 10.08 | |
| O-ring 52 | ||||
| 055 | 213673-2 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 056 | 227427-1 | |||
| Goupille | ||||
| 057 | 256459-1 | 1.20 | 1.44 | |
| Joint torique 6 | ||||
| 058 | 213048-5 | 1.00 | 1.20 | |
| Vis taraudeuse 4x28 | ||||
| 059 | 266257-5 | 1.00 | 1.20 | |
