Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita 9542'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

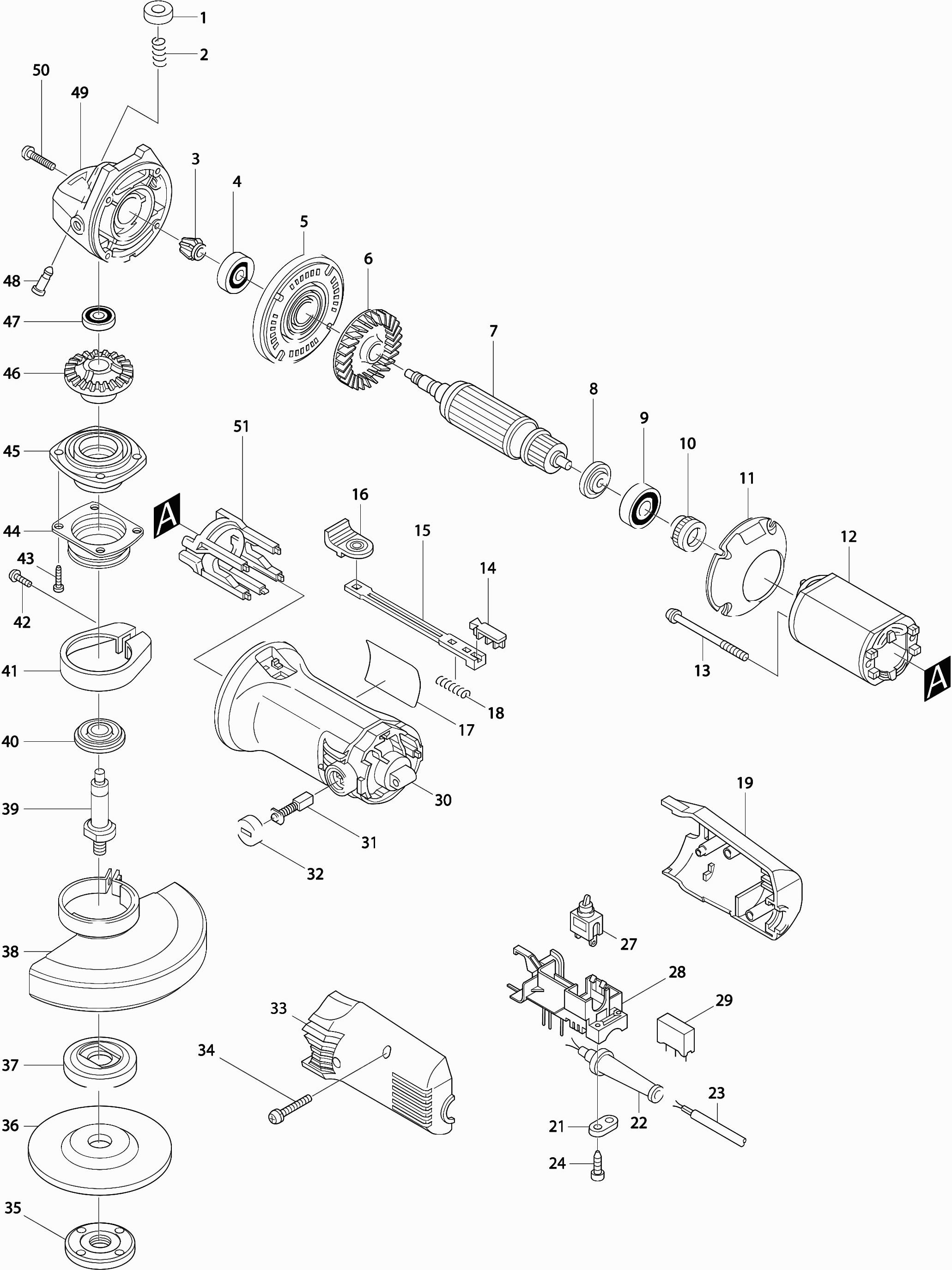

Dessins des Makita 9542
Liste de pièces de rechange des Makita 9542
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Bouton-poussoir | ||||
| 001 | 415301-7 | 6.00 | 7.20 | |
| Ressort de compression 8 | ||||
| 002 | 233376-2 | 1.00 | 1.20 | |
| Engrenage 10 | ||||
| 003 | 226712-9 | 24.20 | 29.04 | |
| Roulement à billes 629llb | ||||
| 004 | 210042-8 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 005 | 415302-5 | |||
| Ventilateur 57 | ||||
| 006 | 241867-9 | 6.00 | 7.20 | |
| Plus disponible, pas de remplacement | ||||
| 007 | 517053-7 | |||
| Anneau d'isolation | ||||
| 008 | 681632-8 | 2.40 | 2.88 | |
| Roulement à billes 607llb | ||||
| 009 | 211021-9 | 4.80 | 5.76 | |
| Bague en Caoutchouc pour Roulement | ||||
| 010 | 421479-6 | 4.80 | 5.76 | |
| Plaque Intermediaire | ||||
| 011 | 415296-4 | 3.60 | 4.32 | |
| Inducteur | ||||
| 012 | 633248-5 | 16.50 | 19.80 | |
| Vis à tôle Pt4x70 | ||||
| 013 | 266004-4 | 1.20 | 1.44 | |
| Poignée de l'interrupteur | ||||
| 014 | 415305-9 | 1.20 | 1.44 | |
| Tringle de commande | ||||
| 015 | 415304-1 | 2.40 | 2.88 | |
| Bouton De Commande | ||||
| 016 | 415303-3 | 1.20 | 1.44 | |
| Ressort de compression 4 | ||||
| 018 | 233071-4 | 1.00 | 1.20 | |
| Arrière du Boîtier L + R | ||||
| 019 | 182705-5 | 11.00 | 13.20 | |
| Support de serrage | ||||
| 021 | 687053-2 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 021 | 687124-5 | 1.00 | 1.20 | |
| Passe-câble 8-85 | ||||
| 022 | 682502-4 | 2.40 | 2.88 | |
| Cordon d'alimentation 2x1.00 2.2mtr | ||||
| 023 | 665383-1 | 10.80 | 12.96 | |
| Vis à tarauder 4x18 | ||||
| 024 | 265A48-7 | 1.00 | 1.20 | |
| Couvercle de connexion 9541-9542 * | ||||
| 025 | 655206-1 | 1.20 | 1.44 | |
| Maison de connexion 9541-9542 * | ||||
| 026 | 655205-3 | 1.20 | 1.44 | |
| Interrupteur Sw-126 A | ||||
| 027 | 651069-3 | 8.40 | 10.08 | |
| Porteur 9541/42 A | ||||
| 028A | 687073-6 | 3.60 | 4.32 | |
| Ressort 9542 * | ||||
| 028B | 654133-9 | 2.40 | 2.88 | |
| Borne | ||||
| 028C | 654531-7 | 2.10 | 2.52 | |
| Fiche | ||||
| 028D | 654164-8 | 1.00 | 1.20 | |
| Fiche | ||||
| 028E | 654164-8 | 1.00 | 1.20 | |
| Condensateur | ||||
| 028F | 645253-0 | 4.80 | 5.76 | |
| Plus disponible, pas de remplacement | ||||
| 030 | 183555-1 | |||
| Set de brosses à charbon Cb-302 | ||||
| 031 | 191959-3 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 032 | 643753-4 | |||
| Arrière du Boîtier L + R | ||||
| 033 | 182705-5 | 11.00 | 13.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 034 | 265999-8 | |||
| Protecteur | ||||
| 038 | 165055-3 | 6.00 | 7.20 | |
| Arbre 9541-9542 * | ||||
| 039 | 322606-7 | 13.20 | 15.84 | |
| Bague de labyrinthe | ||||
| 040 | 415300-9 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 041 | 415320-3 | |||
| Pas d'informations disponibles, non commandable | ||||
| 042 | 251391-4 | |||
| Vis à tôle Ct 4x16 | ||||
| 043 | 266034-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 044 | 344053-2 | |||
| Logement De Palier | ||||
| 045 | 161120-6 | 16.50 | 19.80 | |
| Engrenage 38 | ||||
| 046 | 226713-7 | 15.40 | 18.48 | |
| Roulement à billes 607llb | ||||
| 047 | 211021-9 | 4.80 | 5.76 | |
| Stylo 5 | ||||
| 048 | 256435-5 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 049 | 316500-3 | |||
| Vis autotaraudeuse Pt 5x30 | ||||
| 050 | 266173-1 | 1.00 | 1.20 | |
| Bornier | ||||
| 051 | 632454-9 | 8.40 | 10.08 | |
