Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita 9237CB'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

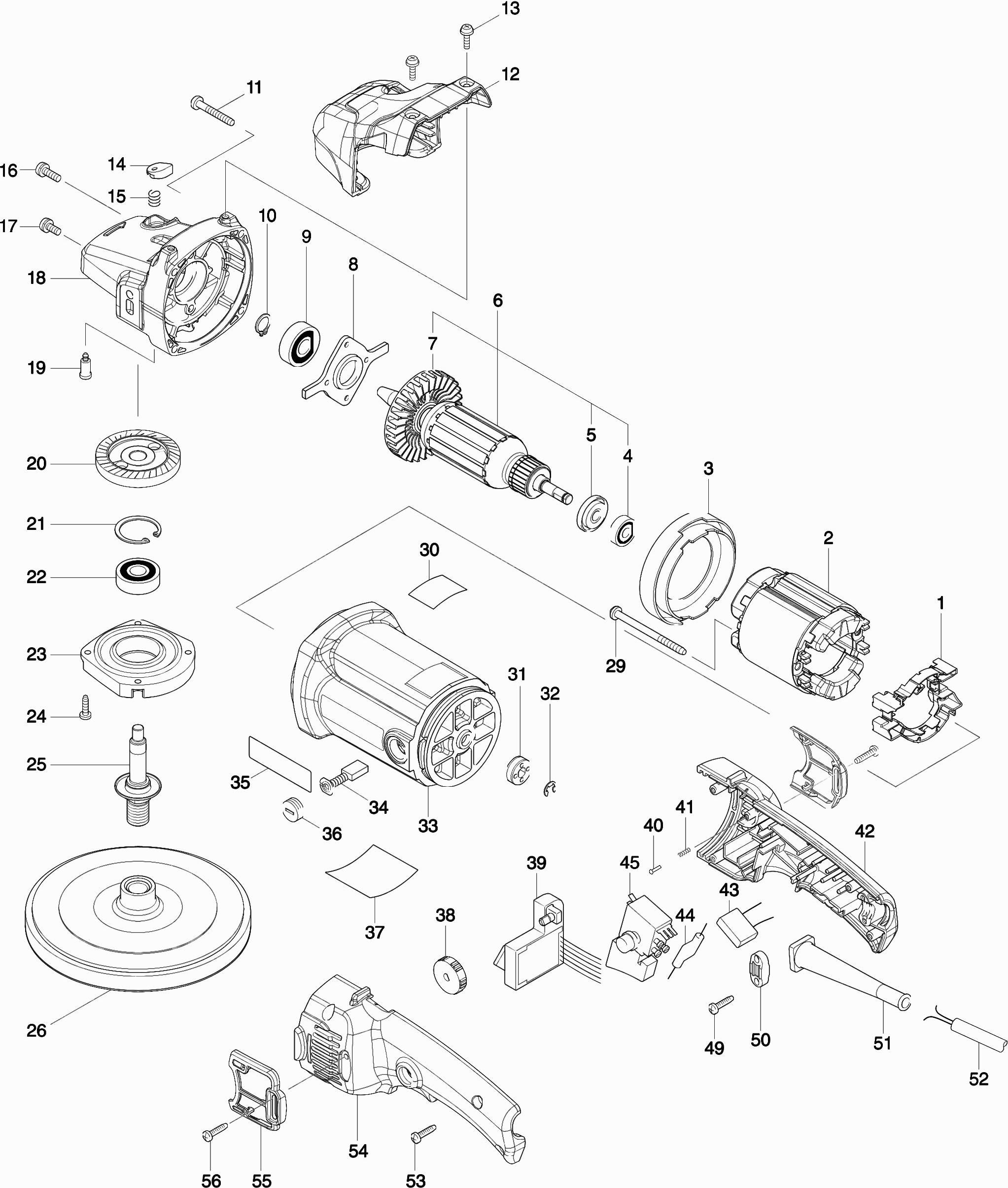

Dessins des Makita 9237CB
Liste de pièces de rechange des Makita 9237CB
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Bloc de montage | ||||
| 001 | 539168-0 | 4.67 | 5.60 | |
| Ressort de stator Cb5 | ||||
| 001A | 654020-2 | 0.83 | 1.00 | |
| Douille de serrage pour statorv. 1,25mm | ||||
| 001B | 654501-6 | 0.83 | 1.00 | |
| Inducteur | ||||
| 002 | 634293-3 | 23.06 | 27.67 | |
| Plaque Intermediaire | ||||
| 003 | 416253-5 | 2.02 | 2.42 | |
| Roulement à billes 608llb | ||||
| 004 | 210043-6 | 1.67 | 2.00 | |
| Anneau d'isolation | ||||
| 005 | 681644-1 | 0.83 | 1.00 | |
| Induit | ||||
| 006 | 516308-7 | 68.13 | 81.76 | |
| Ventilateur 70 | ||||
| 007 | 240002-6 | 2.10 | 2.52 | |
| Plaque de Roulement 48 | ||||
| 008 | 285687-1 | 2.10 | 2.52 | |
| Roulement à billes 6201llb | ||||
| 009 | 211106-1 | 5.06 | 6.07 | |
| Rondelle de blocage S-12 | ||||
| 010 | 961052-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 011 | 266012-5 | |||
| Couvercle de Boîtier d'Engrenage | ||||
| 012 | 455291-2 | 7.57 | 9.08 | |
| Vis 4x12 | ||||
| 013 | 911116-5 | 0.83 | 1.00 | |
| Bouton-poussoir | ||||
| 014 | 415491-6 | 0.83 | 1.00 | |
| Ressort de compression 8 | ||||
| 015 | 233072-2 | 0.83 | 1.00 | |
| Vis 5x16 | ||||
| 016 | 911221-8 | 0.83 | 1.00 | |
| Vis 5x12 | ||||
| 017 | 911211-1 | 0.83 | 1.00 | |
| Carter | ||||
| 018 | 142747-1 | 25.36 | 30.43 | |
| Axe de collier 9mm | ||||
| 019 | 256504-2 | 1.24 | 1.49 | |
| Engrenage 52 | ||||
| 020 | 227512-0 | 28.02 | 33.62 | |
| Rondelle de blocage r-32 | ||||
| 021 | 962151-6 | 0.83 | 1.00 | |
| Roulement à billes 6201llb | ||||
| 022 | 211106-1 | 5.06 | 6.07 | |
| Logement De Palier | ||||
| 023 | 316896-2 | 10.50 | 12.60 | |
| Vis à tôle Ct 4x16 | ||||
| 024 | 266034-5 | 0.83 | 1.00 | |
| Arbre | ||||
| 025 | 152551-0 | 10.50 | 12.60 | |
| Bague de labyrinthe | ||||
| 025A | 344347-5 | 0.83 | 1.00 | |
| Steunschijf 165mm | ||||
| 026 | 743053-3 | 15.97 | 19.16 | |
| Vis autotaraudeuse 5x70mm | ||||
| 029 | 266038-7 | 2.02 | 2.42 | |
| Étiquette "info" | ||||
| 030 | 804M47-2 | 2.71 | 3.25 | |
| Douille magnétique | ||||
| 031 | 688110-9 | 3.72 | 4.46 | |
| Pas d'informations disponibles, non commandable | ||||
| 032 | 961012-7 | |||
| Ensemble Carter de Moteur | ||||
| 033 | 187958-1 | 24.16 | 28.99 | |
| Porte-balais de charbon 5X11 A | ||||
| 033A | 644501-4 | 2.02 | 2.42 | |
| Set de brosses à charbon Cb-303 | ||||
| 034 | 194996-6 | 5.06 | 6.07 | |
| Étiquette logo Makita | ||||
| 035 | 819285-5 | 2.71 | 3.25 | |
| Koolborstelhouderdop | ||||
| 036 | 643750-0 | 0.83 | 1.00 | |
| Plaque nominative "9237cb" | ||||
| 037 | 815Y34-8 | 2.71 | 3.25 | |
| Bouton 28 | ||||
| 038 | 271417-6 | 2.36 | 2.83 | |
| Circuit de contrôle | ||||
| 039 | 631227-7 | 55.40 | 66.48 | |
| Rivet 2 | ||||
| 040 | 255058-6 | 0.83 | 1.00 | |
| Ressort de compression 3 | ||||
| 041 | 233002-3 | 0.83 | 1.00 | |
| Jeu De Poignees | ||||
| 042 | 187917-5 | 11.34 | 13.61 | |
| Condensateur 0,22uF | ||||
| 043 | 645190-8 | 2.36 | 2.83 | |
| RESISTANCE | ||||
| 044 | 646077-7 | 3.96 | 4.75 | |
| Commutateur | ||||
| 045 | 651282-3 | 17.38 | 20.86 | |
| Vis à tarauder 4x18 | ||||
| 049 | 265A48-7 | 0.83 | 1.00 | |
| Support de serrage | ||||
| 050 | 687124-5 | 0.83 | 1.00 | |
| Passe-câble 10 | ||||
| 051 | 682573-1 | 1.39 | 1.67 | |
| Pas d'informations disponibles, non commandable | ||||
| 052 | 665890-4 | |||
| Vis à tarauder 4x18 | ||||
| 053 | 265A48-7 | 0.83 | 1.00 | |
| Jeu De Poignees | ||||
| 054 | 187917-5 | 11.34 | 13.61 | |
| Capuchon antipoussière | ||||
| 055 | 455288-1 | 2.36 | 2.83 | |
| Vis à tarauder 4x18 | ||||
| 056 | 265A48-7 | 0.83 | 1.00 | |
