Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita 5704R'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

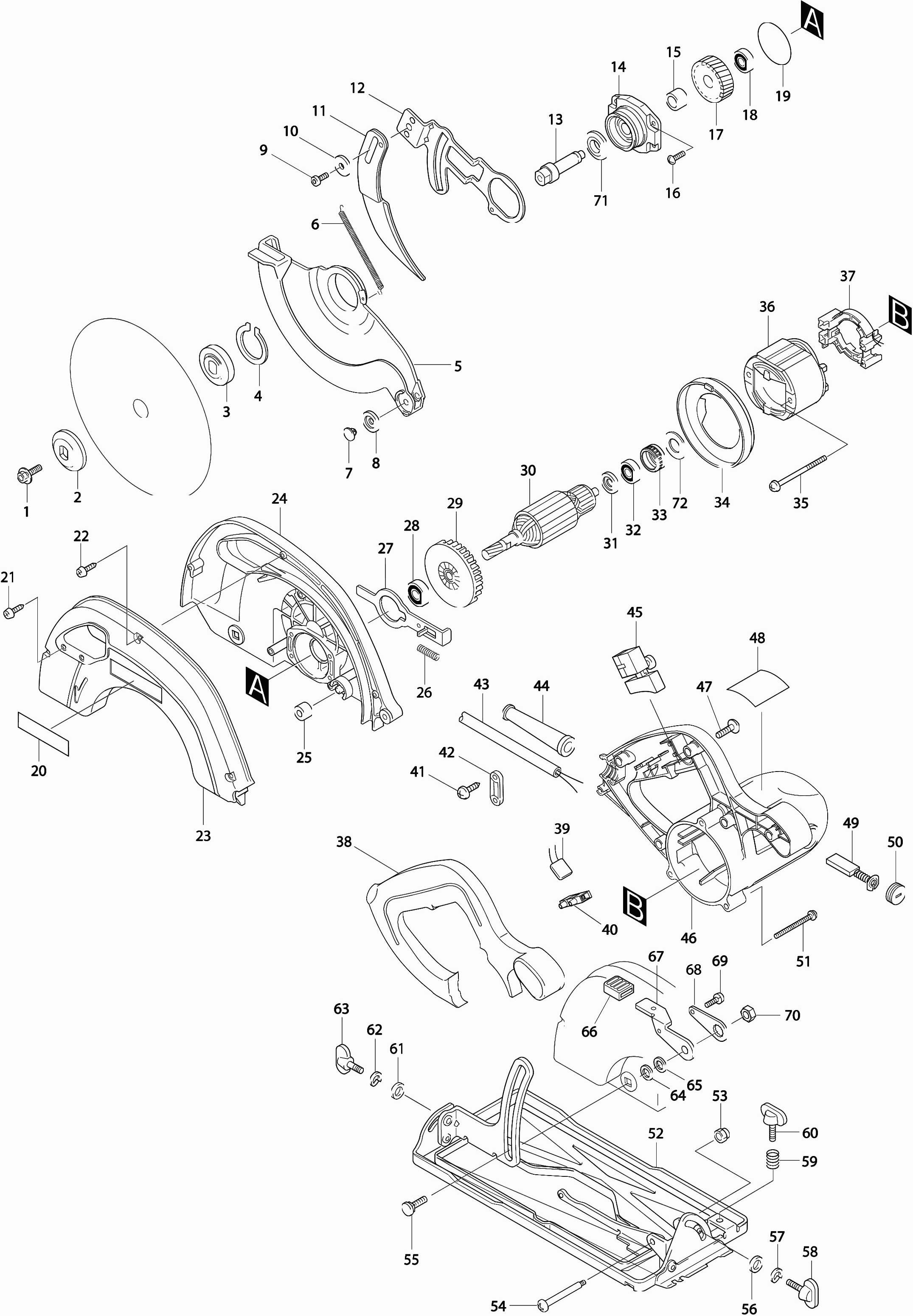

Dessins des Makita 5704R
Liste de pièces de rechange des Makita 5704R
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon hexagonal M6X20 | ||||
| 001 | 266024-8 | 1.20 | 1.44 | |
| Flasque extérieure 40 | ||||
| 002 | 224275-9 | 7.20 | 8.64 | |
| Flasque intérieure 40 | ||||
| 003 | 224370-5 | 6.00 | 7.20 | |
| Anneau de retenue S-40 | ||||
| 004 | 961156-3 | 2.40 | 2.88 | |
| Capuchon de protection à ressort | ||||
| 005 | 317461-0 | 13.20 | 15.84 | |
| Trekveer 4 | ||||
| 006 | 232468-4 | 2.40 | 2.88 | |
| Broche de roue guide 6 | ||||
| 007 | 415437-2 | 1.00 | 1.20 | |
| Capuchon de roue de guidage à ressort | ||||
| 008 | 415438-0 | 1.00 | 1.20 | |
| Vis à tête hexagonale M6x12 | ||||
| 009 | 922312-0 | 1.00 | 1.20 | |
| Rondelle 6 | ||||
| 010 | 253783-3 | 1.20 | 1.44 | |
| Couteau Diviseur | ||||
| 011 | 165094-3 | 19.80 | 23.76 | |
| Support de maille d'espace 5704R A | ||||
| 012 | 345734-1 | 6.00 | 7.20 | |
| Support de maille d'espace 5704R A | ||||
| 012-1 | 345734-1 | 6.00 | 7.20 | |
| Plongeur | ||||
| 013 | 324110-2 | 13.20 | 15.84 | |
| Logement De Palier | ||||
| 014 | 162220-5 | 10.80 | 12.96 | |
| Rondelle 12 | ||||
| 015 | 257513-4 | 2.40 | 2.88 | |
| Vis 4x16 A | ||||
| 016 | 911526-6 | 1.00 | 1.20 | |
| Engrenage 49 | ||||
| 017 | 226540-2 | 9.60 | 11.52 | |
| Roulement à billes 608Zz A | ||||
| 018 | 210046-0 | 1.20 | 1.44 | |
| O-anneau 46 | ||||
| 019 | 213620-3 | 1.20 | 1.44 | |
| Étiquette "makita" | ||||
| 020 | 819064-1 | 2.40 | 2.88 | |
| Vis à tôle Ct 4x16 | ||||
| 021 | 266034-5 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 022 | 266034-5 | 1.00 | 1.20 | |
| Couvercle pour capot fixe | ||||
| 023 | 183357-5 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 023-1 | 317460-2 | |||
| COUVERCLE DE PROTECTION FIXE | ||||
| 024 | 152810-2 | 26.40 | 31.68 | |
| Goupille en Caoutchouc 4 | ||||
| 024A | 263002-9 | 1.00 | 1.20 | |
| Bague en caoutchouc 6 | ||||
| 025 | 262511-5 | 1.00 | 1.20 | |
| Ressort de compression 5 | ||||
| 026 | 233092-6 | 1.00 | 1.20 | |
| Rondelle de blocage d'axe | ||||
| 027 | 344990-0 | 2.40 | 2.88 | |
| Roulement à billes 6000llb | ||||
| 028 | 211061-7 | 8.40 | 10.08 | |
| Ventilateur 70 | ||||
| 029 | 241858-0 | 3.60 | 4.32 | |
| Induit | ||||
| 030 | 516489-7 | 30.80 | 36.96 | |
| Anneau d'isolation | ||||
| 031 | 681654-8 | 1.20 | 1.44 | |
| Roulement à billes 608Zz A | ||||
| 032 | 210046-0 | 1.20 | 1.44 | |
| Plaq.en Caoutchouc (1) | ||||
| 033 | 421720-7 | 7.20 | 8.64 | |
| Plaque Intermediaire | ||||
| 034 | 417580-3 | 2.40 | 2.88 | |
| Vis autotaraudeuse 5X25 | ||||
| 035 | 266041-8 | 1.00 | 1.20 | |
| Vis autotaraudeuse 5x60mm | ||||
| 035 | 266044-2 | 1.00 | 1.20 | |
| Inducteur | ||||
| 036 | 634449-8 | 19.80 | 23.76 | |
| Champ | ||||
| 037 | 638070-5 | 6.00 | 7.20 | |
| Ressort de stator Cb5 | ||||
| 037A | 654020-2 | 1.20 | 1.44 | |
| Douille de serrage pour statorv. 1,25mm | ||||
| 037B | 654501-6 | 0.83 | 1.00 | |
| Couverture de Poignée | ||||
| 038 | 417579-8 | 8.40 | 10.08 | |
| Condensateur 0,22uF | ||||
| 039 | 645190-8 | 2.40 | 2.88 | |
| Condensateur 0,22uF | ||||
| 039-1 | 645190-8 | 2.40 | 2.88 | |
| Borne | ||||
| 040 | 654575-7 | 3.60 | 4.32 | |
| Vis à tarauder 4x18 | ||||
| 041 | 265A48-7 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 042 | 687053-2 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 042 | 687124-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 042A | 687063-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| 042A1 | 687052-4 | |||
| Support de serrage | ||||
| 042A2 | 687124-5 | 1.00 | 1.20 | |
| Cordon d'alimentation 2x1.00 2.2mtr | ||||
| 043 | 665383-1 | 10.80 | 12.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 043A | 666216-3 | |||
| Pas d'informations disponibles, non commandable | ||||
| 043A1 | 665865-3 | |||
| Passe-câble 8-90 | ||||
| 044 | 682503-2 | 2.40 | 2.88 | |
| Passe-câble 8-90 | ||||
| 044A | 682503-2 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 044A1 | 682540-6 | |||
| Commutateur | ||||
| 045 | 651291-2 | 8.40 | 10.08 | |
| Serre-fil 56/5704R * | ||||
| 045A | 652257-5 | 1.00 | 1.20 | |
| Vis 3.5X7 | ||||
| 045B | 652008-6 | 1.00 | 1.20 | |
| Carter De Moteur | ||||
| 046 | 152811-0 | 26.40 | 31.68 | |
| Porte-balais de charbon 5X11 A | ||||
| 046A | 644501-4 | 2.40 | 2.88 | |
| Vis à tarauder 4x18 | ||||
| 047 | 265A48-7 | 1.00 | 1.20 | |
| Étiquette | ||||
| 048 | 853170-2 | 3.60 | 4.32 | |
| Set de brosses à charbon Cb-303 | ||||
| 049 | 194996-6 | 6.00 | 7.20 | |
| Capuchon de balai de charbon | ||||
| 050 | 643515-0 | 1.00 | 1.20 | |
| Vis 5x45 | ||||
| 051 | 911268-2 | 1.00 | 1.20 | |
| Plaque de base | ||||
| 052 | 168353-4 | 16.50 | 19.80 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 053 | 252103-8 | 1.20 | 1.44 | |
| Vis à tête cruciforme M5 | ||||
| 054 | 265075-8 | 2.40 | 2.88 | |
| Boulon 8x24 | ||||
| 055 | 265965-5 | 2.40 | 2.88 | |
| Rondelle 6x12mm | ||||
| 056 | 941151-9 | 1.00 | 1.20 | |
| Rondelle Belleville 6 A | ||||
| 057 | 253903-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 058 | 265701-9 | |||
| Ressort de compression 7 | ||||
| 059 | 231316-4 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 060 | 265701-9 | |||
| Rondelle 6x12mm | ||||
| 061 | 941151-9 | 1.00 | 1.20 | |
| Rondelle Belleville 6 A | ||||
| 062 | 253903-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 063 | 265701-9 | |||
| Rondelle 8 | ||||
| 064 | 941202-8 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 065 | 941202-8 | 1.00 | 1.20 | |
| Capuch.en Caoutch. (1) | ||||
| 066 | 421746-9 | 1.20 | 1.44 | |
| Levier | ||||
| 067 | 344989-5 | 2.40 | 2.88 | |
| Plaque de serrage | ||||
| 068 | 341415-5 | 1.00 | 1.20 | |
| Vis 4x8 | ||||
| 069 | 911109-2 | 1.00 | 1.20 | |
| ECROU M8 | ||||
| 070 | 931402-8 | 1.00 | 1.20 | |
| Rondelle 12 | ||||
| 071 | 257243-7 | 2.40 | 2.88 | |
| Joint en caoutchouc 13 | ||||
| 072 | 261115-0 | 2.40 | 2.88 | |
