Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita 4131'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

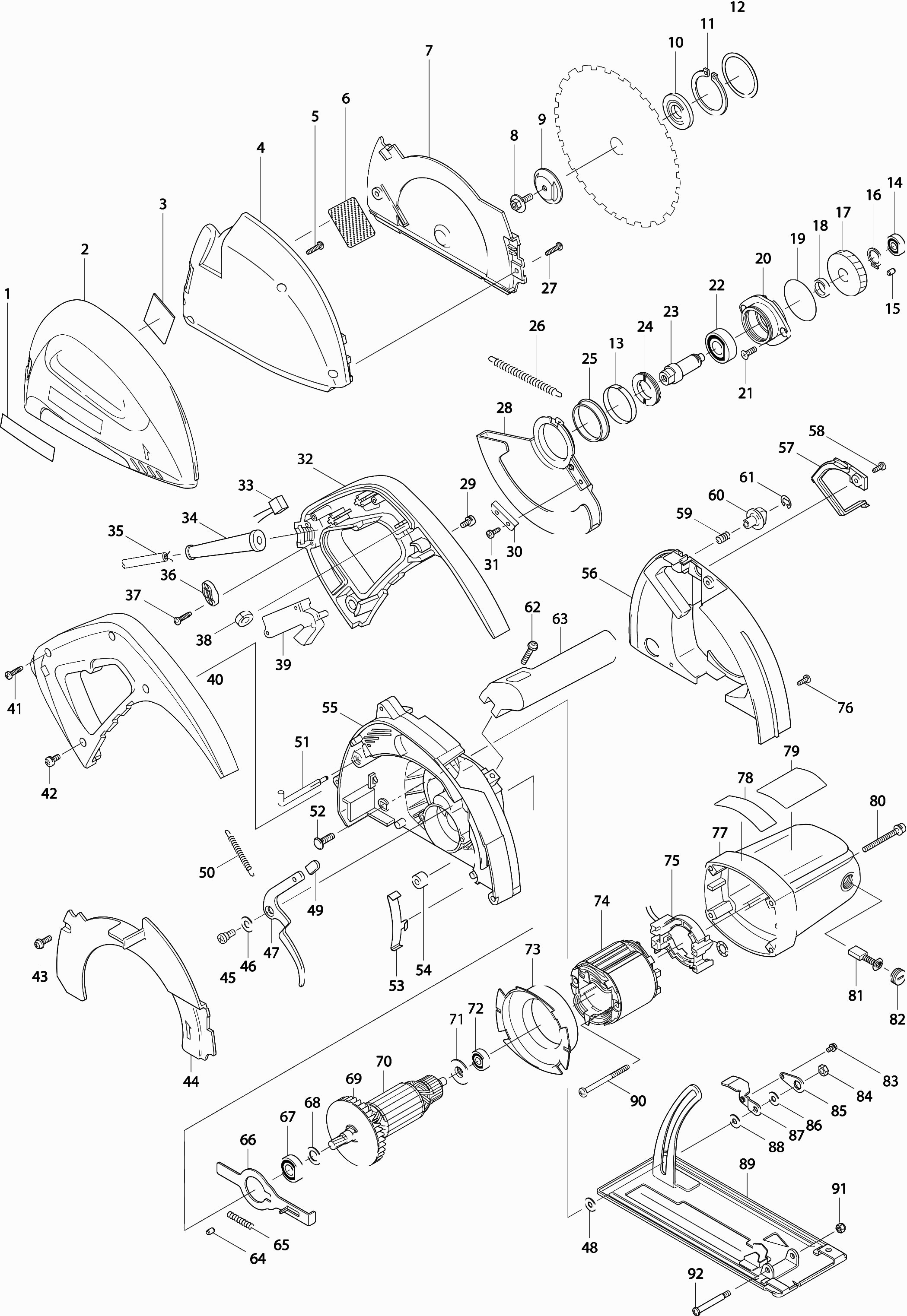

Dessins des Makita 4131
Liste de pièces de rechange des Makita 4131
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Étiquette "makita" | ||||
| 001 | 819064-1 | 2.40 | 2.88 | |
| Manchon de capuchon de protection/poussière | ||||
| 002 | 183837-1 | 13.20 | 15.84 | |
| Etiquette Info. | ||||
| 002A | 810055-5 | 2.40 | 2.88 | |
| Lucarne de visée | ||||
| 003 | 431005-3 | 12.10 | 14.52 | |
| Protection/capuchon de poussière | ||||
| 004 | 317776-5 | 17.60 | 21.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 004-1 | 312D82-7 | |||
| Vis à tarauder 4x18 | ||||
| 005 | 265A48-7 | 1.00 | 1.20 | |
| Plaque perforée | ||||
| 006 | 343760-4 | 3.60 | 4.32 | |
| Tole A Poussiere | ||||
| 007 | 317777-3 | 13.20 | 15.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 008 | 266226-6 | |||
| Flasque extérieure 40 | ||||
| 009 | 224366-6 | 6.00 | 7.20 | |
| Flasque intérieure 40 | ||||
| 010 | 224370-5 | 6.00 | 7.20 | |
| Bague d'arret S-42 | ||||
| 011 | 961201-4 | 1.20 | 1.44 | |
| Anneau 42 | ||||
| 012 | 267784-5 | 2.40 | 2.88 | |
| Disque de compensation | ||||
| 013 | 343759-9 | 2.40 | 2.88 | |
| Roulement à billes 608llb | ||||
| 014 | 210043-6 | 2.40 | 2.88 | |
| Goupille en Caoutchouc 4 | ||||
| 015 | 263002-9 | 1.00 | 1.20 | |
| Rondelle de blocage S-15 | ||||
| 016 | 961055-9 | 1.00 | 1.20 | |
| Engrenage 48 | ||||
| 017 | 226591-5 | 16.50 | 19.80 | |
| Rondelle 15 | ||||
| 018 | 257053-2 | 2.40 | 2.88 | |
| O-anneau 46 | ||||
| 019 | 213621-1 | 1.00 | 1.20 | |
| Logement De Palier | ||||
| 020 | 316579-4 | 15.40 | 18.48 | |
| Vis à tête fraisée M5x12 | ||||
| 021 | 251372-8 | 1.00 | 1.20 | |
| Roulement à billes 6202llb | ||||
| 022 | 211228-7 | 8.40 | 10.08 | |
| Arbre | ||||
| 023 | 324475-2 | 29.70 | 35.64 | |
| Verrou de palier 22-36 | ||||
| 024 | 285807-7 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 025 | 345422-0 | |||
| Ressort de traction 4 4131 A | ||||
| 026 | 231891-0 | 1.20 | 1.44 | |
| Vis à tarauder 4x18 | ||||
| 027 | 265A48-7 | 1.00 | 1.20 | |
| Protecteur | ||||
| 028 | 317775-7 | 17.60 | 21.12 | |
| Vis 5x12 | ||||
| 029 | 911213-7 | 1.00 | 1.20 | |
| Plaque de support | ||||
| 030 | 344944-7 | 2.40 | 2.88 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 031 | 266026-4 | 1.00 | 1.20 | |
| Ensemble de poignées | ||||
| 032 | 183826-6 | 14.30 | 17.16 | |
| Condensateur 0,22uF | ||||
| 033 | 645190-8 | 2.40 | 2.88 | |
| Passe-câble 8-90 | ||||
| 034 | 682503-2 | 2.40 | 2.88 | |
| Cordon d'alimentation 2x1.00 2.2mtr | ||||
| 035 | 665383-1 | 10.80 | 12.96 | |
| Support de serrage | ||||
| 036 | 687124-5 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 037 | 265A48-7 | 1.00 | 1.20 | |
| Anneau en caoutchouc | ||||
| 038 | 421492-4 | 1.00 | 1.20 | |
| Interrupteur Tg71cl-2 | ||||
| 039 | 651057-0 | 23.10 | 27.72 | |
| Ensemble de poignées | ||||
| 040 | 183826-6 | 14.30 | 17.16 | |
| Vis à tarauder 4x18 | ||||
| 041 | 265A48-7 | 1.00 | 1.20 | |
| Vis 5x12 | ||||
| 042 | 911213-7 | 1.00 | 1.20 | |
| Vis 5x16 | ||||
| 043 | 911224-2 | 1.00 | 1.20 | |
| Protecteur | ||||
| 044 | 317778-1 | 11.00 | 13.20 | |
| Vis M6 | ||||
| 045 | 251267-5 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 046 | 941202-8 | 1.00 | 1.20 | |
| Support de verrouillage | ||||
| 047 | 345421-2 | 3.60 | 4.32 | |
| Rondelle 6 | ||||
| 048 | 253804-1 | 1.00 | 1.20 | |
| CALE DE CAOUTCHOUC | ||||
| 049 | 421676-4 | 0.83 | 1.00 | |
| Ressort de compression 4 | ||||
| 050 | 231823-7 | 2.40 | 2.88 | |
| Crochet | ||||
| 051 | 324476-0 | 9.60 | 11.52 | |
| Boulon à fente 6x20 | ||||
| 052 | 266031-1 | 2.40 | 2.88 | |
| Bouclier protecteur | ||||
| 053 | 343758-1 | 3.60 | 4.32 | |
| Bague en caoutchouc 6 | ||||
| 054 | 262511-5 | 1.00 | 1.20 | |
| Carter | ||||
| 055 | 153924-0 | 67.10 | 80.52 | |
| Couvercle de Boîtier d'Engrenage | ||||
| 056 | 418612-9 | 9.60 | 11.52 | |
| Guide de câble | ||||
| 057 | 418613-7 | 2.40 | 2.88 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 058 | 266026-4 | 1.00 | 1.20 | |
| Ressort de compression 7 * | ||||
| 059 | 231402-1 | 2.40 | 2.88 | |
| Tube d'aile 23 | ||||
| 060 | 271421-5 | 3.60 | 4.32 | |
| Bague d'arrêt E-3 | ||||
| 061 | 961017-7 | 1.00 | 1.20 | |
| Vis 5x25 | ||||
| 062 | 911243-8 | 1.00 | 1.20 | |
| Poignee | ||||
| 063 | 415469-9 | 8.40 | 10.08 | |
| Goupille en Caoutchouc 4 | ||||
| 064 | 263002-9 | 1.00 | 1.20 | |
| Ressort de compression 5 | ||||
| 065 | 233092-6 | 1.00 | 1.20 | |
| Verrouillage d'axe | ||||
| 066 | 343832-5 | 6.00 | 7.20 | |
| Roulement à billes 6001dw | ||||
| 067 | 211131-2 | 9.60 | 11.52 | |
| Rondelle 12 | ||||
| 068 | 253744-3 | 1.00 | 1.20 | |
| Turbine 76 | ||||
| 069 | 241876-8 | 4.80 | 5.76 | |
| Induit | ||||
| 070 | 513578-9 | 72.60 | 87.12 | |
| Anneau d'isolation | ||||
| 071 | 681634-4 | 2.40 | 2.88 | |
| Roulement à billes 608llb | ||||
| 072 | 210043-6 | 2.40 | 2.88 | |
| Plaque d'espacement | ||||
| 073 | 415467-3 | 2.40 | 2.88 | |
| Inducteur | ||||
| 074 | 634513-5 | 22.00 | 26.40 | |
| Logement D Inducteur M 6sb Including Parts 32, 33 | ||||
| 075 | 638358-3 | 7.20 | 8.64 | |
| Petite ressort de stator Cb-7 | ||||
| 075A | 654019-7 | 1.20 | 1.44 | |
| Douille de serrage pour statorv. 1,25mm | ||||
| 075B | 654501-6 | 0.83 | 1.00 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 076 | 266026-4 | 1.00 | 1.20 | |
| Carter De Moteur | ||||
| 077 | 159685-0 | 24.20 | 29.04 | |
| Porte-balais de charbon 5X11 A | ||||
| 077A | 644501-4 | 2.40 | 2.88 | |
| Étiquette d'indication | ||||
| 078 | 816816-1 | 2.40 | 2.88 | |
| Plaque signalétique 4131 | ||||
| 079 | 860463-0 | 3.60 | 4.32 | |
| Vis 5x40 | ||||
| 080 | 911263-2 | 1.00 | 1.20 | |
| Set de brosses à charbon Cb-303 | ||||
| 081 | 194996-6 | 6.00 | 7.20 | |
| Capuchon de balai de charbon | ||||
| 082 | 643515-0 | 1.00 | 1.20 | |
| Vis 4x8 | ||||
| 083 | 911109-2 | 1.00 | 1.20 | |
| Écrou 4131 | ||||
| 084 | 252135-5 | 2.40 | 2.88 | |
| Plaque de serrage | ||||
| 085 | 341718-7 | 1.20 | 1.44 | |
| Rondelle 6 | ||||
| 086 | 253804-1 | 1.00 | 1.20 | |
| Plaque de levier | ||||
| 087 | 342907-7 | 2.40 | 2.88 | |
| Rondelle 6 | ||||
| 088 | 253804-1 | 1.00 | 1.20 | |
| Plaque de base | ||||
| 089 | 165387-8 | 36.30 | 43.56 | |
| Vis autotaraudeuse Pt 5x65 | ||||
| 090 | 266029-8 | 2.40 | 2.88 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 091 | 252103-8 | 1.20 | 1.44 | |
| Vis à tête cruciforme M5 | ||||
| 092 | 265075-8 | 2.40 | 2.88 | |
