Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita 3700B'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

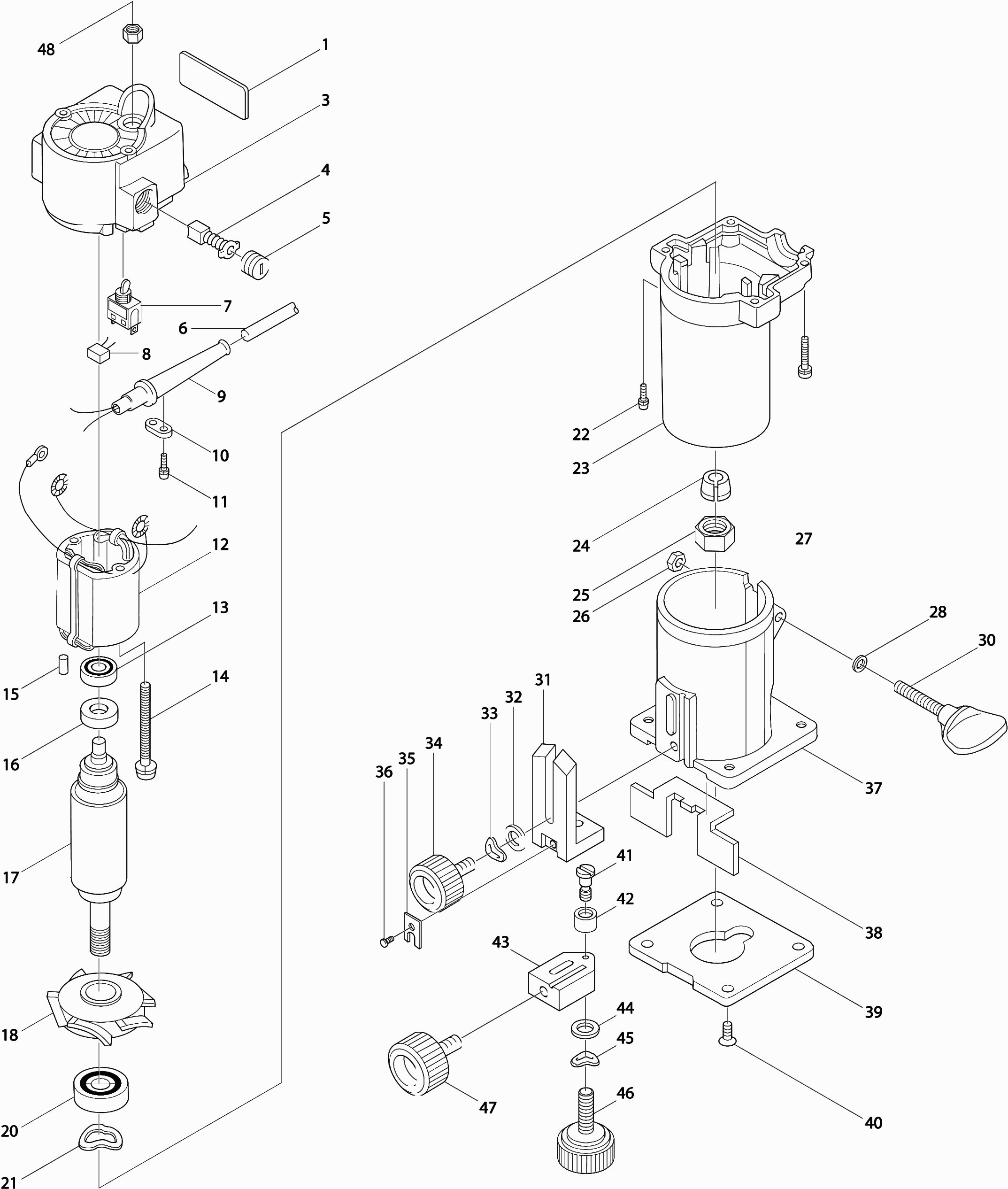

Dessins des Makita 3700B
Liste de pièces de rechange des Makita 3700B
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Boîtier de moteur arrière complet 3700B * | ||||
003 | 159620-8 | 25.36 | 30.43 | |
Pas d'informations disponibles, non commandable | ||||
004 | 194963-1 | |||
Capuchon de porte-balais | ||||
005 | 643550-8 | 0.83 | 1.00 | |
Cordon d'alimentation 2x1.00 2.2mtr | ||||
006 | 665383-1 | 10.50 | 12.60 | |
Interrupteur Sw-08 | ||||
007 | 651472-8 | 23.05 | 27.66 | |
Passe-câble 10-85 | ||||
009 | 682504-0 | 1.67 | 2.00 | |
Support de serrage | ||||
010 | 687001-1 | 0.83 | 1.00 | |
Vis 4X18 | ||||
011 | 911131-9 | 0.83 | 1.00 | |
Champ 3700B * | ||||
012 | 528650-4 | 51.84 | 62.21 | |
Roulement à billes 627llb | ||||
013 | 210025-8 | 2.71 | 3.25 | |
Champ | ||||
014 | 911200-6 | 1.60 | 1.92 | |
Goupille en Caoutchouc 4 | ||||
015 | 263002-9 | 0.83 | 1.00 | |
Anneau d'isolation | ||||
016 | 681614-0 | 0.83 | 1.00 | |
Induit | ||||
017 | 511698-3 | 72.58 | 87.10 | |
Ventilateur 52 | ||||
018 | 241615-6 | 8.27 | 9.92 | |
Stylo en caoutchouc 6 | ||||
019 | 263005-3 | 0.83 | 1.00 | |
Roulement à billes 6002ddw | ||||
020 | 211236-8 | 9.24 | 11.09 | |
Rondelle Belleville 23 | ||||
021 | 253905-5 | 0.83 | 1.00 | |
Vis 4X18 | ||||
022 | 911131-9 | 0.83 | 1.00 | |
Coffret moteur complet 3700B * | ||||
023 | 415132-4 | 12.19 | 14.63 | |
Spantang 6mm kantenfrees | ||||
024 | 763607-0 | 4.00 | 4.80 | |
Pas d'informations disponibles, non commandable | ||||
025 | 763606-2 | |||
Ecrou Hex M5 | ||||
026 | 931202-6 | 0.83 | 1.00 | |
Vis 4x25 | ||||
027 | 911146-6 | 0.83 | 1.00 | |
Rondelle 5mm DSP601 A | ||||
028 | 253414-4 | 0.83 | 1.00 | |
Rondelle de ressort 5MM DLS211 | ||||
029 | 253427-5 | 0.83 | 1.00 | |
Vis de serrage 3700B/Sp6000 A | ||||
030 | 251867-1 | 1.99 | 2.39 | |
Pas d'informations disponibles, non commandable | ||||
031 | 317788-8 | |||
Rondelle 6x12mm | ||||
032 | 941151-9 | 0.83 | 1.00 | |
Rondelle Belleville 6 A | ||||
033 | 253903-9 | 0.83 | 1.00 | |
Vis de réglage M6x25 | ||||
034 | 265763-7 | 0.98 | 1.18 | |
Crochet | ||||
035 | 341136-9 | 0.83 | 1.00 | |
Vis à tête fraisée 4x12 | ||||
036 | 912116-8 | 0.83 | 1.00 | |
Carcasse | ||||
037 | 411930-4 | 12.19 | 14.63 | |
Pas d'informations disponibles, non commandable | ||||
038 | 411115-2 | |||
Plaque de base | ||||
039 | 411114-4 | 5.98 | 7.18 | |
Vis à tête fraisée 4x10 | ||||
040 | 912112-6 | 0.83 | 1.00 | |
Vis M5 | ||||
041 | 251471-6 | 0.83 | 1.00 | |
Rouleau 11 | ||||
042 | 324378-0 | 1.18 | 1.42 | |
Guide de coupe | ||||
043 | 317789-6 | 4.44 | 5.33 | |
Rondelle 6x12mm | ||||
044 | 941151-9 | 0.83 | 1.00 | |
Rondelle Belleville 6 A | ||||
045 | 253903-9 | 0.83 | 1.00 | |
Vis de réglage M6x25 | ||||
046 | 265763-7 | 0.98 | 1.18 | |
Vis de réglage M6 | ||||
047 | 265764-5 | 0.83 | 1.00 | |
Écrou en nylon M12 pour interrupteur | ||||
048 | 652102-4 | 0.83 | 1.00 | |
Ressort de stator Cb 9 | ||||
050 | 654018-9 | 1.18 | 1.42 | |
Douille de serrage pour statorv. 2mm | ||||
051 | 654502-4 | 0.83 | 1.00 |
