Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki WR22SE'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

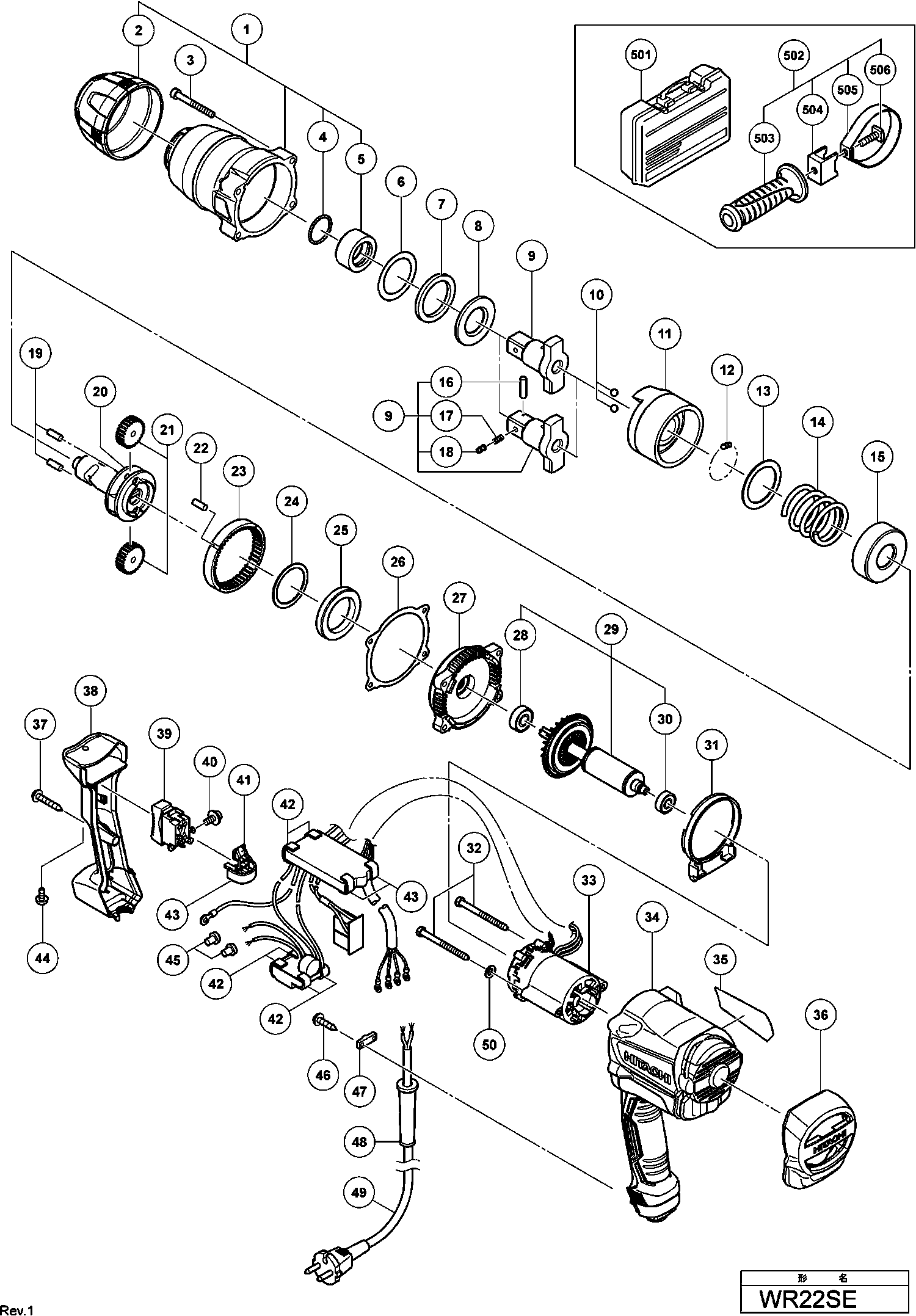

Dessins des Hikoki WR22SE
Liste de pièces de rechange des Hikoki WR22SE
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Ensemble marteau boîte enclume (ancien 337849+3383 | ||||
| *100 | 370815 | 162.94 | 195.52 | |
| Contrôleur de stator (d) Set 220v-230v | ||||
| *33 | 340897E | 155.79 | 186.94 | |
| STATOR CONTROLLER (D) SET 110 VOLT | ||||
| *33 | 340897C | 145.04 | 174.05 | |
| Entree De Cable Ø 10,1 | ||||
| *48 | 938051 | 1.04 | 1.24 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *49 | 500247Z | 6.18 | 7.42 | |
| Arbre Wh-22 Since 6.2016 | ||||
| *9A | 985294 | 119.63 | 143.55 | |
| Pas d'informations disponibles, non commandable | ||||
| 1 | 337849 | |||
| Boîte de marteau (g) incl. 2a,4 depuis 6.2016 | ||||
| 1A | 370771 | 93.50 | 112.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 337850 | |||
| Pare-chocs (e) Depuis 6.2016 | ||||
| 2A | 370773 | 8.85 | 10.62 | |
| Vis à six pans creux avec joint M5x45 | ||||
| 3 | 323994 | 3.30 | 3.96 | |
| O-ring Wh-22 | ||||
| 4 | 971028 | 2.55 | 3.06 | |
| Métal (f) | ||||
| 5 | 337851 | 10.35 | 12.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 6 | 338357 | |||
| Rondelle (g) Depuis 6.2016 | ||||
| 6A | 370772 | 2.10 | 2.52 | |
| Amortisseur (d) | ||||
| 7 | 338356 | 3.60 | 4.32 | |
| Rondelle (f) | ||||
| 8 | 337848 | 4.50 | 5.40 | |
| Set d'Enclume | ||||
| 9 | 324021 | 154.55 | 185.46 | |
| Enclume (a) | ||||
| 9 | 324013 | 99.14 | 118.96 | |
| Arbre Wh-22 Since 6.2016 | ||||
| 9A | 985294 | 119.63 | 143.55 | |
| Bille d'acier D7.14 (10 pièces) | ||||
| 10 | 959151 | 1.35 | 1.62 | |
| Marteau (d) | ||||
| 11 | 338358 | 55.69 | 66.82 | |
| Bille Ø3.97 (x10) paquet de 10 | ||||
| 12 | 959155 | 1.04 | 1.24 | |
| Bague | ||||
| 13 | 324004 | 1.65 | 1.98 | |
| Ressort | ||||
| 14 | 324002 | 20.21 | 24.26 | |
| Butee | ||||
| 15 | 324001 | 13.05 | 15.66 | |
| Goupille roulée D2x14 (10 pièces) | ||||
| 16 | 949507 | 1.65 | 1.98 | |
| Ressort | ||||
| 17 | 992571 | 1.05 | 1.26 | |
| Piston | ||||
| 18 | 992572 | 19.94 | 23.92 | |
| Goupille Wh-22 | ||||
| 19 | 971016 | 4.05 | 4.86 | |
| Arbre | ||||
| 20 | 324003 | 81.68 | 98.01 | |
| Pignon Wh-22 et Wr 22sa | ||||
| 21 | 318448 | 32.18 | 38.61 | |
| Aiguille Wh 8dh / Wr 12dh | ||||
| 22 | 991449 | 1.05 | 1.26 | |
| Engrenage Int.wh-22 | ||||
| 23 | 985303 | 32.18 | 38.61 | |
| Rondelle (e) | ||||
| 24 | 337847 | 1.65 | 1.98 | |
| Métal (e) | ||||
| 25 | 337846 | 7.05 | 8.46 | |
| Entretoise | ||||
| 26 | 337842 | 1.04 | 1.24 | |
| Couvercle intérieur (d) | ||||
| 27 | 337845 | 23.51 | 28.22 | |
| Roulement à billes 6000dducmps2s | ||||
| 28 | 6000DD | 6.00 | 7.20 | |
| Ensemble de rotor (d) Incl.28,30 | ||||
| 29 | 360990 | 114.54 | 137.44 | |
| Roulement à billes 608vv | ||||
| 30 | 333945 | 1.80 | 2.16 | |
| Guide de ventilateur (d) | ||||
| 31 | 337844 | 1.05 | 1.26 | |
| Vis Ø 4*60 | ||||
| 32 | 960108 | 1.04 | 1.24 | |
| Contrôleur de stator (d) Set 220v-230v | ||||
| 33 | 340897E | 155.79 | 186.94 | |
| STATOR CONTROLLER (D) SET 110 VOLT | ||||
| 33 | 340897C | 145.04 | 174.05 | |
| Boîtier (d) | ||||
| 34 | 338355 | 54.45 | 65.34 | |
| Boîtier (d) | ||||
| 34A | 338355 | 54.45 | 65.34 | |
| Pare-chocs arrière (d) | ||||
| 36 | 337843 | 11.40 | 13.68 | |
| Pare-chocs arrière (d) | ||||
| 36A | 337843 | 11.40 | 13.68 | |
| Vis à taraudage (avec bride) D4x35 (noir) | ||||
| 37 | 303694 | 1.04 | 1.24 | |
| Couvercle de la poignée (d) | ||||
| 38 | 337841 | 4.35 | 5.22 | |
| Commutateur | ||||
| 39 | 337202 | 23.93 | 28.71 | |
| Vis Fpc-100 | ||||
| 40 | 980060 | 1.05 | 1.26 | |
| Adaptateur Wr 16sa | ||||
| 41 | 323768 | 1.65 | 1.98 | |
| Caoutchouc d'amortissement 30x10x3 | ||||
| 42 | 338353 | 1.04 | 1.24 | |
| Caoutchouc d'amortissement 45x10x3 | ||||
| 42 | 338354 | 1.04 | 1.24 | |
| Caoutchouc d'amortissement 45x10x3 | ||||
| 43 | 338354 | 1.04 | 1.24 | |
| Caoutchouc d'amortissement 30x10x3 | ||||
| 43 | 338353 | 1.04 | 1.24 | |
| Boulon Bouton M4 | ||||
| 44 | 338500 | 1.04 | 1.24 | |
| Connecteur 50091 | ||||
| 45 | 959140 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 984750 | |||
| Serre Cable | ||||
| 47 | 937631 | 1.04 | 1.24 | |
| Entree De Cable Ø 10,1 | ||||
| 48 | 938051 | 1.04 | 1.24 | |
| Cordon 230 Volt Gbr | ||||
| 49 | 500450Z | 31.63 | 37.95 | |
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 49 | 500461Z | 17.88 | 21.45 | |
| Cordon | ||||
| 49 | 500240Z | 13.18 | 15.81 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 49 | 500247Z | 6.18 | 7.42 | |
| Rondelle de boulon M4 (noir) Pour 220v-240v | ||||
| 50 | 323210 | 1.05 | 1.26 | |
| Ensemble marteau boîte enclume (ancien 337849+3383 | ||||
| 100 | 370815 | 162.94 | 195.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 338326 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 338327 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 330209 | |||
| Collier Dh 40yb | ||||
| 504 | 323775 | 8.25 | 9.90 | |
| Bague de poignée | ||||
| 505 | 338498 | 10.35 | 12.42 | |
| Boulon Vrv-16 | ||||
| 506 | 980903 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 874535 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 874524 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 874525 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 955088 | |||
| PIN | ||||
| 605 | 955091 | 2.34 | 2.81 | |
| Pas d'informations disponibles, non commandable | ||||
| 606 | 986004 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 874527 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 874528 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 874529 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 874530 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 874532 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 874523 | |||
| Pas d'informations disponibles, non commandable | ||||
| 613 | 874533 | |||
| Pas d'informations disponibles, non commandable | ||||
| 614 | 874534 | |||
| Pas d'informations disponibles, non commandable | ||||
| 615 | 955028 | |||
| Pas d'informations disponibles, non commandable | ||||
| 616 | 955029 | |||
| Pas d'informations disponibles, non commandable | ||||
| 617 | 955030 | |||
| Pas d'informations disponibles, non commandable | ||||
| 618 | 955031 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 955033 | |||
| Pas d'informations disponibles, non commandable | ||||
| 620 | 955034 | |||
| Pas d'informations disponibles, non commandable | ||||
| 621 | 955035 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 955037 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 955038 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 955092 | |||
