Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki WR14VE'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

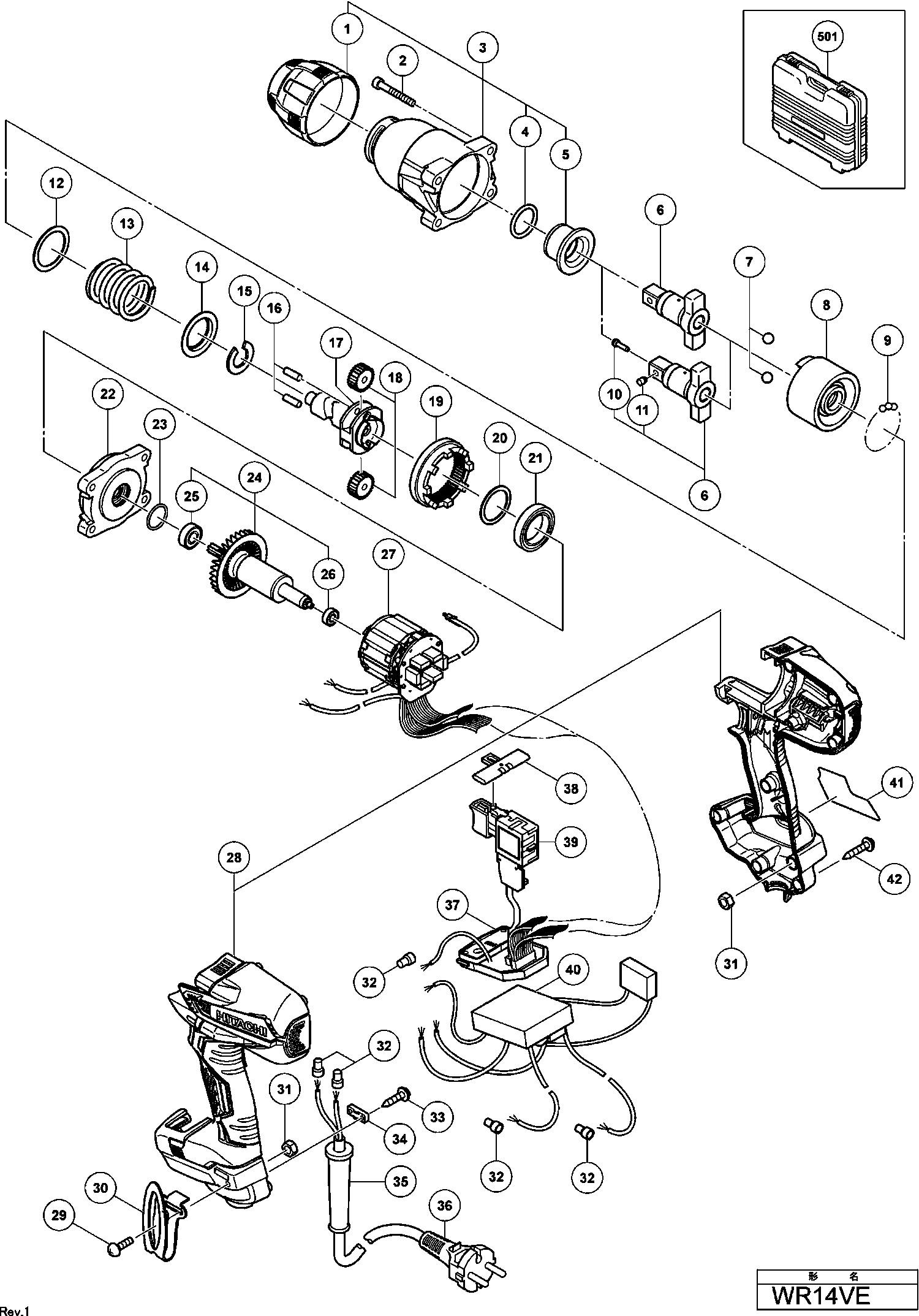

Dessins des Hikoki WR14VE
Liste de pièces de rechange des Hikoki WR14VE
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Stator Ass'y 220v-240v incluant.63 | ||||
| *27 | 340882 | 67.79 | 81.34 | |
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| *36 | 500247Z | 6.18 | 7.42 | |
| Pas d'informations disponibles, non commandable | ||||
| *501A | 374968 | |||
| Pare-chocs (b) | ||||
| 1 | 337716 | 14.16 | 17.00 | |
| Vis à six pans creux M5x40 avec joint d'étanchéité | ||||
| 2 | 324060 | 1.65 | 1.98 | |
| Coffret de marteau | ||||
| 3 | 337208 | 27.91 | 33.50 | |
| O Ring | ||||
| 4 | 318704 | 3.30 | 3.96 | |
| Douille en métal | ||||
| 5 | 323766 | 8.40 | 10.08 | |
| Anvil | ||||
| 6 | 337714 | 140.25 | 168.30 | |
| Enclume (m) Montage de retenue de broche (a) | ||||
| 6 | 337715 | 140.25 | 168.30 | |
| Bille Ø 5.556 (x10) paquet de 10 | ||||
| 7 | 959154 | 1.35 | 1.62 | |
| Marteau | ||||
| 8 | 337210 | 35.20 | 42.24 | |
| Bille Acier Ø 3.175 (x10) | ||||
| 9 | 959148 | 1.05 | 1.26 | |
| Goupille Wr 16sa | ||||
| 10 | 323542 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 11 | 323541 | |||
| Piston (b) | ||||
| 11A | 324256 | 1.05 | 1.26 | |
| Rondelle | ||||
| 12 | 337213 | 1.05 | 1.26 | |
| Ressort de marteau (b) | ||||
| 13 | 337211 | 4.20 | 5.04 | |
| Rondelle | ||||
| 14 | 337212 | 3.60 | 4.32 | |
| BOUCHON (B) | ||||
| 15 | 337215 | 1.05 | 1.26 | |
| Rouleau à aiguilles | ||||
| 16 | 318378 | 2.85 | 3.42 | |
| Arbre (b) | ||||
| 17 | 337209 | 35.20 | 42.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 320506 | |||
| Pas d'informations disponibles, non commandable | ||||
| 19 | 337717 | |||
| Pas d'informations disponibles, non commandable | ||||
| 20 | 337214 | |||
| Pas d'informations disponibles, non commandable | ||||
| 21 | 6805ZZ | |||
| Couvercle intérieur (b) | ||||
| 22 | 337718 | 25.71 | 30.86 | |
| Joint Torique | ||||
| 23 | 337719 | 13.35 | 16.02 | |
| Ensemble du rotor incl.23 | ||||
| 24 | 337216 | 52.66 | 63.20 | |
| Roulement à billes 698dd | ||||
| 25 | 337720 | 3.45 | 4.14 | |
| Roulement à billes 624dd | ||||
| 26 | 333784 | 3.45 | 4.14 | |
| Stator Ass'y 220v-240v incluant.63 | ||||
| 27 | 340882 | 67.79 | 81.34 | |
| Stator 100v-127v | ||||
| 27 | 340881 | 67.79 | 81.34 | |
| Boîtier (a)+(b) ensemble | ||||
| 28 | 337735 | 20.63 | 24.75 | |
| Boîtier (a)+(b) ensemble | ||||
| 28A | 337735 | 20.63 | 24.75 | |
| Vis Noir | ||||
| 29 | 327001 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 335724 | |||
| CROCHET (ANCIEN 335724) | ||||
| 30A | 372200 | 7.02 | 8.42 | |
| Écrou de blocage M4 (noir) | ||||
| 31 | 327002 | 1.80 | 2.16 | |
| Connecteur 50091 | ||||
| 32 | 959140 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 984750 | |||
| Serre Cable | ||||
| 34 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 953327 | |||
| Cordon 230 Volt Gbr | ||||
| 36 | 500450Z | 31.63 | 37.95 | |
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 36 | 500461Z | 17.88 | 21.45 | |
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| 36 | 500247Z | 6.18 | 7.42 | |
| Contrôleur (a) 220v-230v | ||||
| 37 | 337696 | 88.41 | 106.10 | |
| CONTRÔLEUR (A) 110 VOLTS | ||||
| 37 | 337217 | 41.08 | 49.30 | |
| Bouton Inverseur Wr 12dmr | ||||
| 38 | 321661 | 1.65 | 1.98 | |
| Commutateur | ||||
| 39 | 335323 | 12.38 | 14.85 | |
| Contrôleur (b) 100v-120v | ||||
| 40 | 337205 | 44.00 | 52.80 | |
| REGULATEUR | ||||
| 40 | 337206 | 44.00 | 52.80 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 42 | 301653 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 337695 | |||
| Pas d'informations disponibles, non commandable | ||||
| 619 | 307824 | |||
| Graisse Pour Clé à Chocs (100g) | ||||
| 620 | 971042 | 17.60 | 21.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 621 | 873633 | |||
| Pas d'informations disponibles, non commandable | ||||
| 622 | 986062 | |||
| Pas d'informations disponibles, non commandable | ||||
| 623 | 873537 | |||
| Pas d'informations disponibles, non commandable | ||||
| 624 | 873187 | |||
| Pas d'informations disponibles, non commandable | ||||
| 625 | 873540 | |||
| Pas d'informations disponibles, non commandable | ||||
| 626 | 873536 | |||
| Pas d'informations disponibles, non commandable | ||||
| 627 | 873626 | |||
| Pas d'informations disponibles, non commandable | ||||
| 628 | 873627 | |||
| Pas d'informations disponibles, non commandable | ||||
| 629 | 873628 | |||
| Pas d'informations disponibles, non commandable | ||||
| 630 | 873629 | |||
| Pas d'informations disponibles, non commandable | ||||
| 631 | 873630 | |||
| Pas d'informations disponibles, non commandable | ||||
| 632 | 985195 | |||
| Pas d'informations disponibles, non commandable | ||||
| 633 | 985196 | |||
| Pas d'informations disponibles, non commandable | ||||
| 634 | 955138 | |||
| Pas d'informations disponibles, non commandable | ||||
| 635 | 955139 | |||
| Pas d'informations disponibles, non commandable | ||||
| 636 | 955140 | |||
| Pas d'informations disponibles, non commandable | ||||
| 637 | 955141 | |||
| Pas d'informations disponibles, non commandable | ||||
| 638 | 955149 | |||
| Pas d'informations disponibles, non commandable | ||||
| 639 | 955142 | |||
| Pas d'informations disponibles, non commandable | ||||
| 640 | 955150 | |||
| Pas d'informations disponibles, non commandable | ||||
| 641 | 955143 | |||
| Pas d'informations disponibles, non commandable | ||||
| 642 | 955151 | |||
| Pas d'informations disponibles, non commandable | ||||
| 643 | 991480 | |||
| Pas d'informations disponibles, non commandable | ||||
| 644 | 955144 | |||
| Pas d'informations disponibles, non commandable | ||||
| 645 | 955146 | |||
| Pas d'informations disponibles, non commandable | ||||
| 646 | 955147 | |||
| Pas d'informations disponibles, non commandable | ||||
| 647 | 985197 | |||
| Pas d'informations disponibles, non commandable | ||||
| 648 | 986058 | |||
| Pas d'informations disponibles, non commandable | ||||
| 649 | 991481 | |||
| Pas d'informations disponibles, non commandable | ||||
| 650 | 993658 | |||
| Pas d'informations disponibles, non commandable | ||||
| 651 | 993659 | |||
| ENSEMBLE DOUILLE POUR CONDUIT 13MMX95L | ||||
| 652 | 992613 | 75.96 | 91.15 | |
| Pas d'informations disponibles, non commandable | ||||
| 653 | 992614 | |||
| Pas d'informations disponibles, non commandable | ||||
| 654 | 992615 | |||
| Pas d'informations disponibles, non commandable | ||||
| 655 | 992616 | |||
| Pas d'informations disponibles, non commandable | ||||
| 656 | 955153 | |||
