Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki WH9DM2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

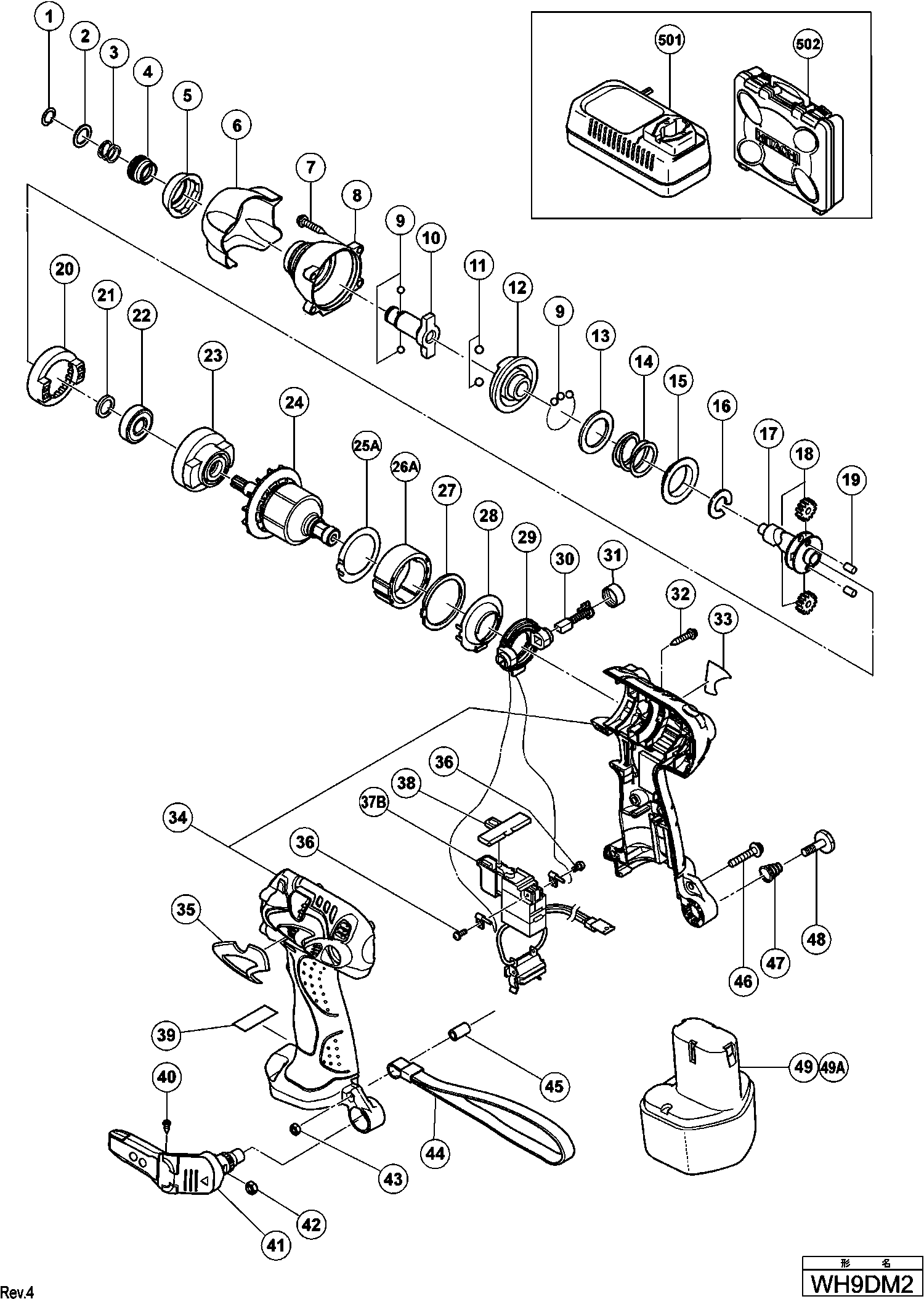

Dessins des Hikoki WH9DM2
Liste de pièces de rechange des Hikoki WH9DM2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Rondelle Elastique | ||||
| 1 | 995933 | 1.05 | 1.26 | |
| Rondelle | ||||
| 2 | 322739 | 1.50 | 1.80 | |
| Ressort de guidage (c) | ||||
| 3 | 322737 | 1.65 | 1.98 | |
| Bague Guide | ||||
| 4 | 322738 | 6.45 | 7.74 | |
| Capuchon avant (a) (vert) Wh9dm2 | ||||
| 5 | 322249 | 3.00 | 3.60 | |
| Manchon Isolant | ||||
| 6 | 322749 | 6.45 | 7.74 | |
| Vis Ø4x25 Wh9/12dm Wr12dm | ||||
| 7 | 319917 | 1.65 | 1.98 | |
| Boîtier Avant | ||||
| 8 | 322748 | 35.06 | 42.08 | |
| Bille Acier Ø 3.175 (x10) | ||||
| 9 | 959148 | 1.05 | 1.26 | |
| Anvil | ||||
| 10 | 322750 | 40.84 | 49.00 | |
| Bille Ø 5.556 (x10) paquet de 10 | ||||
| 11 | 959154 | 1.35 | 1.62 | |
| Marteau | ||||
| 12 | 322735 | 24.34 | 29.20 | |
| RONDELLE AVANT | ||||
| 13 | 315978 | 1.65 | 1.98 | |
| Ressort de marteau | ||||
| 14 | 322741 | 4.80 | 5.76 | |
| Rondelle | ||||
| 15 | 316172 | 1.65 | 1.98 | |
| Arrêt (a) | ||||
| 16 | 322740 | 1.50 | 1.80 | |
| Arbre | ||||
| 17 | 322742 | 29.15 | 34.98 | |
| Pignon Wh 8dh / Wr 12dh | ||||
| 18 | 318444 | 29.29 | 35.14 | |
| Axe Wh9/12dm Wr12dm | ||||
| 19 | 319914 | 1.65 | 1.98 | |
| Bague d'Engrenage | ||||
| 20 | 322746 | 3.00 | 3.60 | |
| Bague | ||||
| 21 | 319911 | 1.65 | 1.98 | |
| Roulement à billes 6901vvm | ||||
| 22 | 6901VV | 9.60 | 11.52 | |
| Palier Wr/wh 12dm2 | ||||
| 23 | 321664 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 24 | 360643 | |||
| Pattes de côté (anciennement 321659) | ||||
| 25A | 323327 | 1.65 | 1.98 | |
| Aimant (m) | ||||
| 26A | 334899 | 100.65 | 120.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 27 | 322736 | |||
| Protecteur Poussiere | ||||
| 28 | 321663 | 1.65 | 1.98 | |
| Support Porte Charbons Includ.23,24 | ||||
| 29 | 321662 | 10.95 | 13.14 | |
| Charbon Wh8dh/wh9dm/wr12dh | ||||
| 30 | 999054 | 6.45 | 7.74 | |
| Bouchon Charbons Wh9/12dm | ||||
| 31 | 319918 | 3.30 | 3.96 | |
| Vis autotaraudeuse D4x20 avec bride (noir) | ||||
| 32 | 302086 | 1.05 | 1.26 | |
| Boîtier (a)+(b) ensemble | ||||
| 34 | 322751 | 28.60 | 34.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 322743 | |||
| Vis Ø3x5 | ||||
| 36 | 994532 | 1.04 | 1.24 | |
| Interrupteur (Ancien 319906) | ||||
| 37B | 324829 | 32.18 | 38.61 | |
| Bouton Inverseur Wr 12dmr | ||||
| 38 | 321661 | 1.65 | 1.98 | |
| Vis autotaraudeuse D2x6 | ||||
| 40 | 321672 | 1.65 | 1.98 | |
| Crochet | ||||
| 41 | 321918 | 17.60 | 21.12 | |
| Ecrou M5 | ||||
| 42 | 320288 | 1.65 | 1.98 | |
| Ecrou M4 (x10) (paquet de 10) | ||||
| 43 | 949565 | 1.05 | 1.26 | |
| Sangle (noir) | ||||
| 44 | 306952 | 4.05 | 4.86 | |
| Manchon (a) | ||||
| 45 | 322718 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 676386 | |||
| Ressort de crochet | ||||
| 47 | 319926 | 1.65 | 1.98 | |
| Vis M5 | ||||
| 48 | 319927 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 49 | 310377 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502A | 322070 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 992671 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 992672 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 996177 | |||
| Plus disponible, pas de remplacement | ||||
| 604 | 985329 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 996178 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 996179 | |||
| Pas d'informations disponibles, non commandable | ||||
| 607 | 996180 | |||
| Pas d'informations disponibles, non commandable | ||||
| 608 | 996181 | |||
| Pas d'informations disponibles, non commandable | ||||
| 609 | 996182 | |||
| Pas d'informations disponibles, non commandable | ||||
| 610 | 996197 | |||
| Pas d'informations disponibles, non commandable | ||||
| 611 | 321823 | |||
| Pas d'informations disponibles, non commandable | ||||
| 612 | 307543 | |||
| Graisse (attolub Ms No.2) 500g | ||||
| 613 | 309922 | 73.01 | 87.62 | |
