Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki WH14DDL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

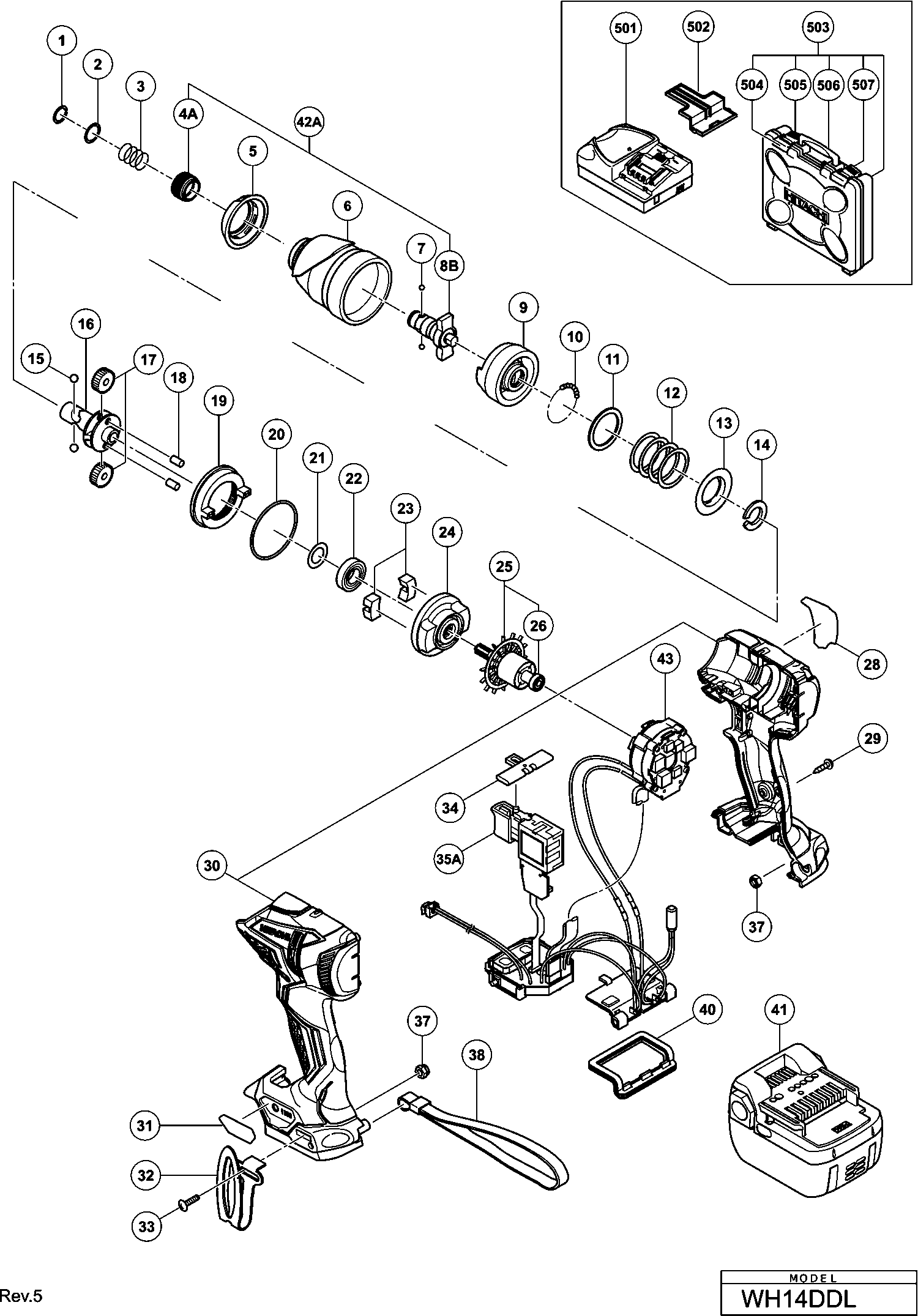

Dessins des Hikoki WH14DDL
Liste de pièces de rechange des Hikoki WH14DDL
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Rondelle à ressort | ||||
1 | 315984 | 1.65 | 1.98 | |
Rondelle | ||||
2 | 330856 | 1.88 | 2.25 | |
Ressort de guide (ANCIEN 322716) | ||||
3 | 321657 | 1.65 | 1.98 | |
Manchon de guidage (g) | ||||
4A | 337105 | 2.85 | 3.42 | |
Couvercle Avant H 45/h 60ma/mr | ||||
5 | 335330 | 1.35 | 1.62 | |
Boîtier Avant | ||||
6 | 335331 | 24.48 | 29.37 | |
BILLE D'ACIER D3,5 (10 pièces) | ||||
7 | 319535 | 1.65 | 1.98 | |
Anvil | ||||
8A | 335737 | 13.05 | 15.66 | |
Enclume | ||||
8B | 338882 | 12.75 | 15.30 | |
Anvil | ||||
8B | 338883 | 12.30 | 14.76 | |
Marteau | ||||
9 | 335329 | 10.95 | 13.14 | |
Bille Acier Ø 3.175 (x10) | ||||
10 | 959148 | 1.05 | 1.26 | |
RONDELLE AVANT | ||||
11 | 315978 | 1.65 | 1.98 | |
Ressort de marteau (j) | ||||
12 | 335316 | 2.10 | 2.52 | |
Rondelle | ||||
13 | 316172 | 1.65 | 1.98 | |
Clips | ||||
14 | 328647 | 3.45 | 4.14 | |
Bille Ø 5.556 (x10) paquet de 10 | ||||
15 | 959154 | 1.35 | 1.62 | |
Arbre | ||||
16 | 335318 | 10.80 | 12.96 | |
Pignon | ||||
17 | 326295 | 21.31 | 25.58 | |
Axe Wh9/12dm Wr12dm | ||||
18 | 319914 | 1.65 | 1.98 | |
Pignon Annulaire | ||||
19 | 330657 | 3.75 | 4.50 | |
O-ring Cm-6 | ||||
20 | 983852 | 1.95 | 2.34 | |
Rondelle (e) | ||||
21 | 330855 | 1.80 | 2.16 | |
Roulement 6901vv-n | ||||
22 | 323118 | 6.75 | 8.10 | |
Amortisseur | ||||
23 | 333952 | 1.80 | 2.16 | |
Palier | ||||
24 | 335317 | 1.05 | 1.26 | |
Ensemble du rotor incl.23 | ||||
25 | 335325 | 56.24 | 67.48 | |
Roulement À Billes 604dd | ||||
26 | 335723 | 5.40 | 6.48 | |
Vis autotaraudeuse (avec bride) D3x16 (noir) | ||||
29 | 313687 | 1.04 | 1.24 | |
Boîtier(a).(b)set (vert) | ||||
30 | 335735 | 27.09 | 32.50 | |
Feuille de panneau (a) | ||||
31 | 335722 | 1.04 | 1.24 | |
Crochet | ||||
32 | 335724 | 7.35 | 8.82 | |
Vis Noir | ||||
33 | 327001 | 1.80 | 2.16 | |
Bouton Inverseur Wr 12dmr | ||||
34 | 321661 | 1.65 | 1.98 | |
Commutateur | ||||
35 | 335323 | 12.38 | 14.85 | |
Pas d'informations disponibles, non commandable | ||||
35A | 339720 | |||
Écrou de blocage M4 (noir) | ||||
37 | 327002 | 1.80 | 2.16 | |
Sangle (noir) | ||||
38 | 306952 | 4.05 | 4.86 | |
Caoutchouc Terminal | ||||
40 | 335324 | 2.70 | 3.24 | |
Pas d'informations disponibles, non commandable | ||||
41 | 334904 | |||
Pas d'informations disponibles, non commandable | ||||
42 | 337107 | |||
Ensemble de manchon d'enclume incl.4a,8b jusqu'en | ||||
42A | 338884 | 13.89 | 16.66 | |
Ensemble de câblage incluant 35 | ||||
43 | 337891 | 94.80 | 113.76 | |
Capuchon de protection pour batterie | ||||
502 | 329897 | 1.80 | 2.16 | |
Pas d'informations disponibles, non commandable | ||||
503 | 329440 | |||
Verrou (gris foncé) | ||||
504 | 334233 | 1.80 | 2.16 | |
Bouton (l) Gris Foncé | ||||
505 | 334235 | 1.80 | 2.16 | |
Levier | ||||
506 | 334232 | 3.45 | 4.14 | |
Bouton (r) Gris foncé | ||||
507 | 334234 | 1.80 | 2.16 | |
Pas d'informations disponibles, non commandable | ||||
601 | 321823 | |||
Graisse (attolub Ms No.2) 500g | ||||
602 | 309922 | 73.01 | 87.62 | |
Pas d'informations disponibles, non commandable | ||||
603 | 992671 | |||
Pas d'informations disponibles, non commandable | ||||
604 | 992672 | |||
Pas d'informations disponibles, non commandable | ||||
605 | 996177 | |||
Plus disponible, pas de remplacement | ||||
606 | 985329 | |||
Pas d'informations disponibles, non commandable | ||||
607 | 996178 | |||
Pas d'informations disponibles, non commandable | ||||
608 | 996179 | |||
Pas d'informations disponibles, non commandable | ||||
609 | 996180 | |||
Pas d'informations disponibles, non commandable | ||||
610 | 996185 | |||
Pas d'informations disponibles, non commandable | ||||
611 | 996181 | |||
Pas d'informations disponibles, non commandable | ||||
612 | 996182 | |||
Pas d'informations disponibles, non commandable | ||||
613 | 996186 | |||
Pas d'informations disponibles, non commandable | ||||
614 | 996197 | |||
Pas d'informations disponibles, non commandable | ||||
615 | 996184 | |||
Pas d'informations disponibles, non commandable | ||||
616 | 987575 | |||
Pas d'informations disponibles, non commandable | ||||
617 | 930119 | |||
Pas d'informations disponibles, non commandable | ||||
618 | 307543 | |||
Pas d'informations disponibles, non commandable | ||||
619 | 306927 | |||
Manchon Isolant | ||||
620 | 336373 | 21.04 | 25.24 | |
Pas d'informations disponibles, non commandable | ||||
621 | 325149 |
