Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki VB3616DA'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

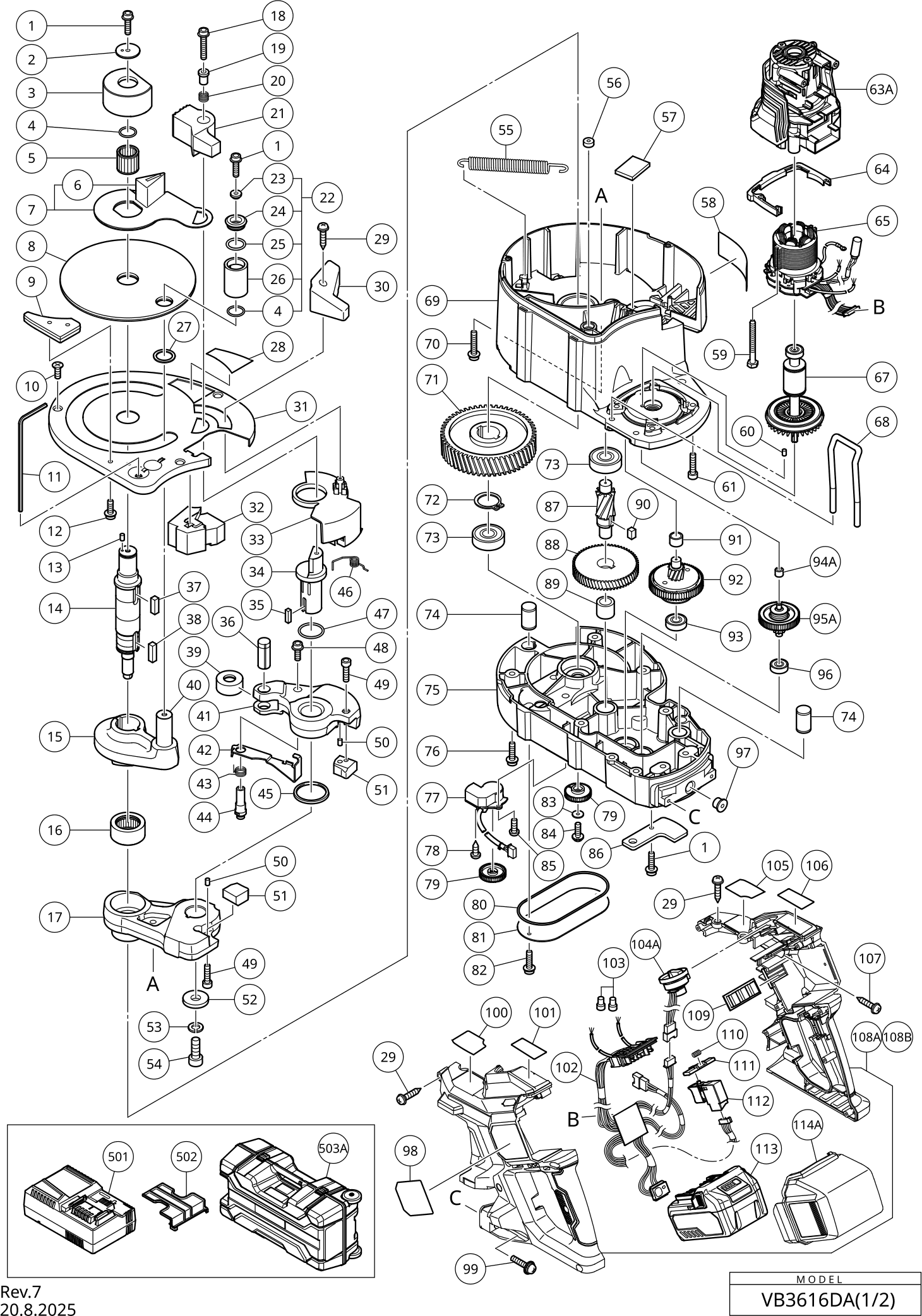

Dessins des Hikoki VB3616DA
Liste de pièces de rechange des Hikoki VB3616DA
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| *100 | 383546 | |||
| Pas d'informations disponibles, non commandable | ||||
| *105 | 383549 | |||
| HANDGREEP SET (A+B) (OUD 381591) | ||||
| *108A | 381590 | 28.49 | 34.19 | |
| Pas d'informations disponibles, non commandable | ||||
| *113 | 373320 | |||
| BATTERY COVER (OLD 375650) | ||||
| *114A | 381592 | 2.46 | 2.95 | |
| Ensemble de rouleaux (d62) | ||||
| *3 | 319714 | 99.14 | 118.96 | |
| Capuchon de protection pour batterie | ||||
| *502 | 329897 | 1.80 | 2.16 | |
| Ensemble de rouleaux centraux D38 | ||||
| *601 | 319712 | 67.10 | 80.52 | |
| Ensemble de rouleaux centraux D50 | ||||
| *602 | 319713 | 107.94 | 129.52 | |
| ASSEMBLAGE DE COUVERTURE INTERNE | ||||
| *69 | 375657 | 88.96 | 106.76 | |
| Vis M.5*16 For Usa,can | ||||
| 1 | 313082 | 1.05 | 1.26 | |
| Bague | ||||
| 2 | 319694 | 12.30 | 14.76 | |
| O-ring Cm-6 | ||||
| 4 | 944486 | 1.05 | 1.26 | |
| Roulement à aiguilles (d22) | ||||
| 5 | 319693 | 18.01 | 21.62 | |
| Guide en caoutchouc | ||||
| 6 | 323992 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 319692 | |||
| Table Tournante | ||||
| 8 | 319691 | 32.18 | 38.61 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 320427 | |||
| Vis à tête plate Nylock M4x12 | ||||
| 10 | 320264 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 11 | 319699 | |||
| Vis Allen Hd M5x12 | ||||
| 12 | 998471 | 1.05 | 1.26 | |
| Goupille Ø 3*8 Vb16y | ||||
| 13 | 949749 | 1.95 | 2.34 | |
| Excentrique | ||||
| 14 | 319679 | 112.20 | 134.64 | |
| Excentrique | ||||
| 15 | 319678 | 201.99 | 242.38 | |
| Douille | ||||
| 16 | 320420 | 39.33 | 47.19 | |
| Support (b) | ||||
| 17 | 320904 | 264.83 | 317.79 | |
| Vis M5*25 | ||||
| 18 | 313077 | 5.85 | 7.02 | |
| Douille | ||||
| 19 | 320425 | 8.70 | 10.44 | |
| Ressort | ||||
| 20 | 320426 | 1.65 | 1.98 | |
| Rouleau (b) Set | ||||
| 22 | 322266 | 49.64 | 59.56 | |
| Manchon (r) Depuis 11.2002 | ||||
| 23 | 322268 | 11.70 | 14.04 | |
| Capuchon | ||||
| 24 | 322267 | 13.95 | 16.74 | |
| O Ring (s-20) Since 11.2002 | ||||
| 25 | 876078 | 1.65 | 1.98 | |
| Axe Vb16y Since 11.2002 | ||||
| 26 | 322269 | 16.23 | 19.47 | |
| Rondelle | ||||
| 27 | 984118 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 28 | 383544 | |||
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 29 | 301653 | 1.04 | 1.24 | |
| Levier Vb16y | ||||
| 30 | 319697 | 6.45 | 7.74 | |
| Couvercle | ||||
| 31 | 319690 | 36.03 | 43.23 | |
| Caoutchouc de préhension | ||||
| 32 | 319689 | 12.15 | 14.58 | |
| Couvercle | ||||
| 33 | 319688 | 6.45 | 7.74 | |
| Arbre (a) (ancien 319668) | ||||
| 34 | 320901 | 110.96 | 133.16 | |
| Clé 5x5x18 | ||||
| 35 | 320902 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 36 | 319664 | |||
| Goupille 7x7x22 | ||||
| 37 | 967124 | 1.65 | 1.98 | |
| Goupille 7x7x25 | ||||
| 38 | 948081 | 1.05 | 1.26 | |
| Entretoise Vb16y | ||||
| 39 | 319663 | 21.04 | 25.24 | |
| Axe (b) | ||||
| 40 | 319680 | 23.24 | 27.88 | |
| Support Vb13y | ||||
| 41 | 320903 | 189.61 | 227.54 | |
| Pas d'informations disponibles, non commandable | ||||
| 42 | 319665 | |||
| Ressort | ||||
| 43 | 319666 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 44 | 322655 | |||
| Joint Torique Vb16y | ||||
| 45 | 319669 | 1.50 | 1.80 | |
| Ressort | ||||
| 46 | 319687 | 3.30 | 3.96 | |
| Joint torique (S-26) | ||||
| 47 | 872470 | 1.65 | 1.98 | |
| NYLOCK BOUT M6X12 | ||||
| 48 | 882974 | 1.38 | 1.66 | |
| Vis M.5*16 | ||||
| 49 | 878181 | 1.05 | 1.26 | |
| Broche | ||||
| 50 | 980258 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 319706 | |||
| Plus disponible, pas de remplacement | ||||
| 52 | 319673 | |||
| Pas d'informations disponibles, non commandable | ||||
| 53 | 320424 | |||
| Pas d'informations disponibles, non commandable | ||||
| 54 | 319674 | |||
| Ressort | ||||
| 55 | 319677 | 14.44 | 17.32 | |
| Porte-clé | ||||
| 56 | 307607 | 1.35 | 1.62 | |
| Support Except For Usa,can,ven,ina,syr,kuw,hkg, | ||||
| 57 | 316186 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 383545 | |||
| Vis Ø 4x45 | ||||
| 59 | 981824 | 1.05 | 1.26 | |
| STYLO EN CAOUTCHOUC | ||||
| 60 | 931701 | 1.05 | 1.26 | |
| Vis M6*20 (paquet de 10) | ||||
| 61 | 949660 | 3.30 | 3.96 | |
| Assemblage du logement incl. 86,87 | ||||
| 63A | 375659 | 21.59 | 25.90 | |
| SUPPORT | ||||
| 64 | 375652 | 2.40 | 2.88 | |
| PCB DE STATOR | ||||
| 65 | 341053 | 108.08 | 129.69 | |
| ROTOR | ||||
| 67 | 361120 | 77.00 | 92.40 | |
| BATI | ||||
| 68 | 375653 | 6.15 | 7.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 70 | 319676 | |||
| Roue Dentee Vb16y | ||||
| 71 | 319681 | 78.79 | 94.54 | |
| Clip De Retenue (1) | ||||
| 72 | 962553 | 1.05 | 1.26 | |
| Roulement à billes 6302vvcmps2s | ||||
| 73 | 6302VV | 9.30 | 11.16 | |
| Arbre métallique (b) | ||||
| 74 | 370145 | 2.40 | 2.88 | |
| Couvercle de l'engrenage comprenant 3.17 | ||||
| 75 | 375656 | 65.59 | 78.70 | |
| Vis Ø 4*10 Vb16y | ||||
| 76 | 880474 | 1.05 | 1.26 | |
| Support de capteur (A) Assemblée | ||||
| 77 | 375993 | 43.04 | 51.64 | |
| Vis Tapissière D3x12 | ||||
| 78 | 316214 | 1.65 | 1.98 | |
| Engrenage de Capteur | ||||
| 79 | 316212 | 3.30 | 3.96 | |
| Joint Torique | ||||
| 80 | 319685 | 4.35 | 5.22 | |
| Couverture de capteur | ||||
| 81 | 319686 | 3.30 | 3.96 | |
| Vis à tête hexagonale M4x10 avec bride | ||||
| 82 | 316228 | 1.65 | 1.98 | |
| Rondelle de fermeture (b) (ancien 976448) | ||||
| 83 | 962569 | 1.05 | 1.26 | |
| Vis M4*12 | ||||
| 84 | 987203 | 1.05 | 1.26 | |
| Vis M4*8 (paquet de 10) | ||||
| 85 | 949215 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 86 | 319661 | |||
| Troisieme Pignon Vb16y | ||||
| 87 | 319682 | 32.45 | 38.94 | |
| Roue Dentee Vb16y | ||||
| 88 | 319683 | 40.01 | 48.02 | |
| Roulement A Aiguilles Vb16y | ||||
| 89 | 930076 | 2.85 | 3.42 | |
| Goupille 7x7x12 Vb16y | ||||
| 90 | 998468 | 1.05 | 1.26 | |
| Métal (b) | ||||
| 91 | 954789 | 1.05 | 1.26 | |
| Deuxième ensemble pignon | ||||
| 92 | 320263 | 128.29 | 153.94 | |
| Roulement | ||||
| 93 | 6000VV | 6.15 | 7.38 | |
| Plus disponible, pas de remplacement | ||||
| 94A | 331005 | |||
| FIRST PINION SET (OLD 322048) | ||||
| 95A | 382192 | 37.73 | 45.28 | |
| Roulement à billes 608vv | ||||
| 96 | 333945 | 1.80 | 2.16 | |
| Douille en caoutchouc | ||||
| 97 | 375998 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 99 | 316229 | |||
| PCB du relais | ||||
| 102 | 375994 | 59.54 | 71.44 | |
| Connecteur 50092 | ||||
| 103 | 959141 | 3.75 | 4.50 | |
| Selecteur D'angle Vb16y | ||||
| 104A | 375655 | 22.69 | 27.22 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 107 | 302089 | 1.05 | 1.26 | |
| Coussin en caoutchouc | ||||
| 109 | 332668 | 2.10 | 2.52 | |
| Ressort | ||||
| 110 | 301631 | 1.04 | 1.24 | |
| Bouton poussoir | ||||
| 111 | 375999 | 3.75 | 4.50 | |
| COMMUTATEUR DE RÉGULATION DE VITESSE DC | ||||
| 112 | 376000 | 14.71 | 17.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 503A | 381593 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 336375 | |||
| Ensemble de l'arbre de roue | ||||
| 604 | 337337 | 14.70 | 17.64 | |
| Ensemble de loquets (2 pcs.) | ||||
| 605 | 337338 | 3.45 | 4.14 | |
