Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki VB13Y'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

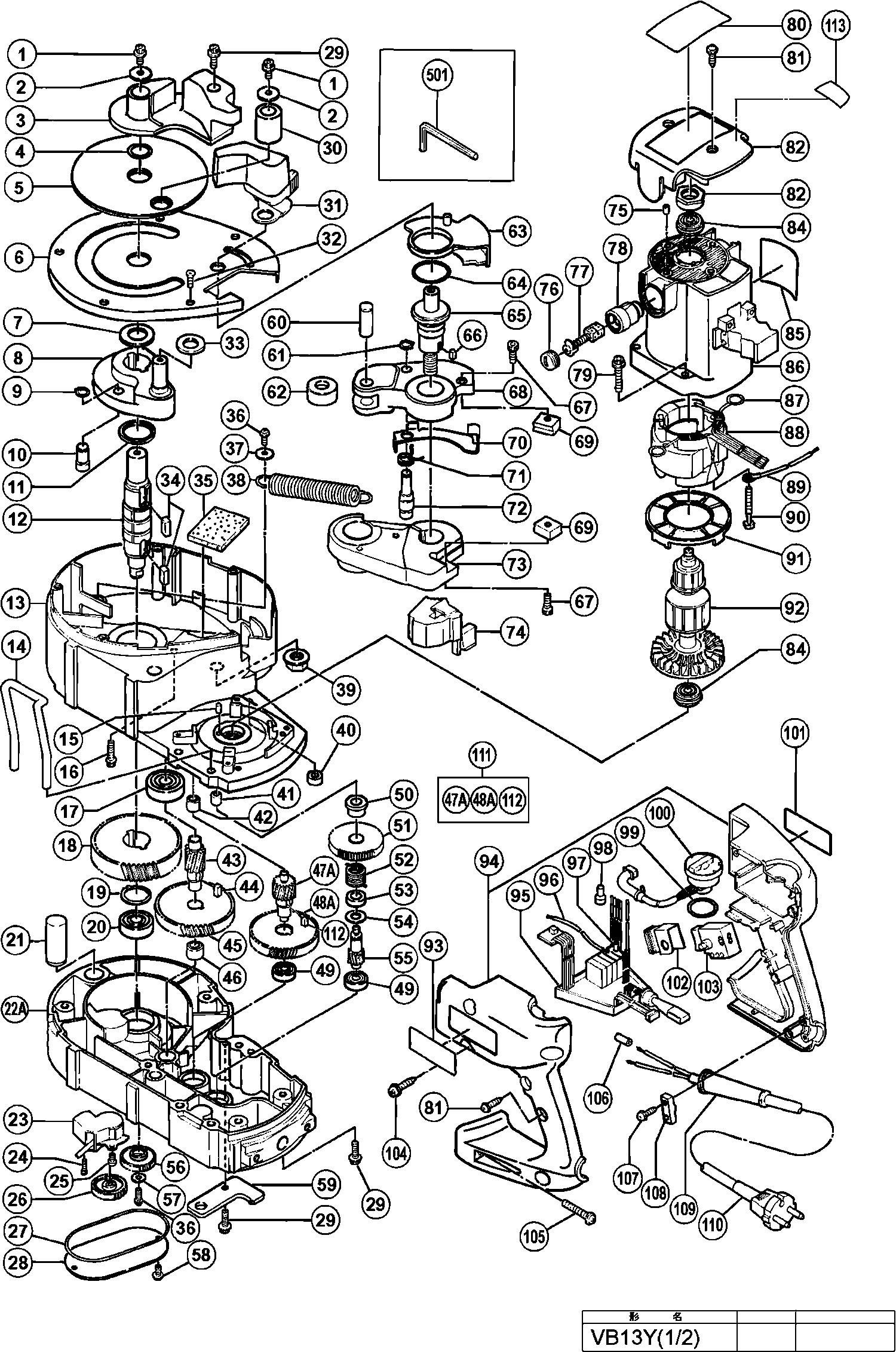

Dessins des Hikoki VB13Y
Liste de pièces de rechange des Hikoki VB13Y
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| *110 | 500247Z | 6.18 | 7.42 | |
| Vis Allen Hd M5x12 | ||||
| 1 | 998471 | 1.05 | 1.26 | |
| Bague | ||||
| 2 | 316224 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 3 | 318288 | |||
| Joint torique (P-18) | ||||
| 4 | 873570 | 1.35 | 1.62 | |
| Table Tournante | ||||
| 5 | 316220 | 24.61 | 29.54 | |
| Couvercle de Came | ||||
| 6 | 316219 | 32.18 | 38.61 | |
| Feutre | ||||
| 7 | 316216 | 1.65 | 1.98 | |
| Excentrique | ||||
| 8 | 316199 | 245.03 | 294.03 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 9 | 939540 | 1.95 | 2.34 | |
| GOUPILLE DE BLOCAGE DE BROCHE | ||||
| 10 | 316201 | 8.64 | 10.37 | |
| Pas d'informations disponibles, non commandable | ||||
| 11 | 316198 | |||
| Excentrique | ||||
| 12 | 316200 | 81.68 | 98.01 | |
| Palier | ||||
| 13 | 316184 | 230.31 | 276.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 316225 | |||
| STYLO EN CAOUTCHOUC | ||||
| 15 | 931701 | 1.05 | 1.26 | |
| VIS À SIX PANS CREUX M5X20 | ||||
| 16 | 316195 | 1.38 | 1.66 | |
| Roulement à billes 6301vvcmps2s | ||||
| 17 | 6301VV | 8.55 | 10.26 | |
| Grande Roue Vb13y | ||||
| 18 | 316202 | 58.44 | 70.12 | |
| Rondelle Elastique | ||||
| 19 | 965469 | 1.05 | 1.26 | |
| Roulement Cr12v H90sc | ||||
| 20 | 6201VV | 6.45 | 7.74 | |
| Pas d'informations disponibles, non commandable | ||||
| 21 | 316451 | |||
| Pas d'informations disponibles, non commandable | ||||
| 22 | 319355 | |||
| Pas d'informations disponibles, non commandable | ||||
| 23 | 318284 | |||
| Vis Tapissière D3x12 | ||||
| 24 | 316214 | 1.65 | 1.98 | |
| Vis M4*8 (paquet de 10) | ||||
| 25 | 949215 | 1.05 | 1.26 | |
| Engrenage de Capteur | ||||
| 26 | 316212 | 3.30 | 3.96 | |
| Joint torique (s-85) | ||||
| 27 | 985227 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 28 | 316215 | |||
| Vis M5*16 (g23sc2/se2/sc3/vb13y) | ||||
| 29 | 994192 | 1.04 | 1.24 | |
| Axe Vb13y | ||||
| 30 | 316223 | 11.85 | 14.22 | |
| Manette Vb13y | ||||
| 31 | 318287 | 52.53 | 63.03 | |
| Vis M.4*10 (paquet de 10) | ||||
| 32 | 949322 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 316217 | |||
| Clavette 7*7*15 | ||||
| 34 | 306506 | 2.25 | 2.70 | |
| Support Except For Usa,can,ven,ina,syr,kuw,hkg, | ||||
| 35 | 316186 | 1.65 | 1.98 | |
| Vis M4*12 | ||||
| 36 | 987203 | 1.05 | 1.26 | |
| Rondelle Nv65ab Vb13y | ||||
| 37 | 875249 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 38 | 316197 | |||
| Pas d'informations disponibles, non commandable | ||||
| 39 | 316196 | |||
| Porte-clé | ||||
| 40 | 307607 | 1.35 | 1.62 | |
| Entretoise | ||||
| 41 | 316185 | 1.65 | 1.98 | |
| Entretoise D8*10 | ||||
| 42 | 954940 | 1.35 | 1.62 | |
| Arbre Pignon Vb13y | ||||
| 43 | 316203 | 27.78 | 33.33 | |
| Goupille 5x5x10 | ||||
| 44 | 948015 | 1.05 | 1.26 | |
| Roue Intermediaire Vb13y | ||||
| 45 | 316204 | 37.95 | 45.54 | |
| Métal (b) | ||||
| 46 | 954789 | 1.05 | 1.26 | |
| Arbre Pignon Vb13y Depuis 9.2000 | ||||
| 47A | 319538 | 25.44 | 30.52 | |
| Petite Roue Vb13y Depuis 9.2000 | ||||
| 48A | 319539 | 28.60 | 34.32 | |
| Roulement A Billes | ||||
| 49 | 608VVM | 5.70 | 6.84 | |
| Entretoise Vb13y | ||||
| 50 | 318360 | 14.99 | 17.98 | |
| Engrenage | ||||
| 51 | 318358 | 27.23 | 32.67 | |
| Ressort | ||||
| 52 | 316209 | 9.90 | 11.88 | |
| Bague | ||||
| 53 | 316208 | 10.50 | 12.60 | |
| Bague | ||||
| 54 | 981077 | 1.04 | 1.24 | |
| Premier Pignon (b) | ||||
| 55 | 318359 | 22.28 | 26.73 | |
| Engrenage de Capteur | ||||
| 56 | 316212 | 3.30 | 3.96 | |
| Rondelle de fermeture (b) (ancien 976448) | ||||
| 57 | 962569 | 1.05 | 1.26 | |
| Vis à tête hexagonale M4x10 avec bride | ||||
| 58 | 316228 | 1.65 | 1.98 | |
| Guide de barre en acier Vb13y | ||||
| 59 | 316226 | 5.40 | 6.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 60 | 316190 | |||
| Clips D9 (dh38 Vb13y) | ||||
| 61 | 992805 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 62 | 316189 | |||
| Couvercle | ||||
| 63 | 318285 | 6.45 | 7.74 | |
| O-ring | ||||
| 64 | 980879 | 1.05 | 1.26 | |
| Boulon à vis | ||||
| 65 | 316194 | 64.21 | 77.06 | |
| Clavette 4*4*8 (say150 Vb13y) Since 9.2000 | ||||
| 66 | 980809 | 1.04 | 1.24 | |
| Vis M5x16 (paquet de 10) | ||||
| 67 | 949821 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 68 | 316188 | |||
| Pas d'informations disponibles, non commandable | ||||
| 69 | 316235 | |||
| Pas d'informations disponibles, non commandable | ||||
| 70 | 316191 | |||
| Pas d'informations disponibles, non commandable | ||||
| 71 | 316192 | |||
| Pas d'informations disponibles, non commandable | ||||
| 72 | 316193 | |||
| Pas d'informations disponibles, non commandable | ||||
| 73 | 316187 | |||
| Pas d'informations disponibles, non commandable | ||||
| 74 | 316222 | |||
| Vis de réglage hexagonale M5x8 | ||||
| 75 | 938477 | 1.05 | 1.26 | |
| Bouchon Charbon H41sa Vb13y | ||||
| 76 | 935829 | 1.05 | 1.26 | |
| Charbons (1 Paire) | ||||
| 77 | 999043 | 4.50 | 5.40 | |
| S/e Porte Balais | ||||
| 78 | 971001 | 6.45 | 7.74 | |
| Vis M5*30 | ||||
| 79 | 313585 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 80 | 318286 | |||
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 81 | 301653 | 1.04 | 1.24 | |
| Couvercle Arriere H90sc/se | ||||
| 82 | 316227 | 9.00 | 10.80 | |
| DOUILLE DE PALIER (B) | ||||
| 83 | 310111 | 8.40 | 10.08 | |
| Roulement A Billes | ||||
| 84 | 318362 | 10.95 | 13.14 | |
| Carter | ||||
| 86 | 310146 | 40.84 | 49.00 | |
| Raccord | ||||
| 87 | 930703 | 2.40 | 2.88 | |
| Inducteur Vb13y Includ.87 | ||||
| 88 | 340419E | 44.28 | 53.13 | |
| Fil interne | ||||
| 89 | 990861 | 1.05 | 1.26 | |
| VIS AUTOTARAUDEUSE À TÊTE HEXAGONALE D5X40 | ||||
| 90 | 980864 | 1.00 | 1.20 | |
| Baffle | ||||
| 91 | 980931 | 4.20 | 5.04 | |
| Induit 230v | ||||
| 92 | 360470E | 131.31 | 157.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 94 | 316234 | |||
| Pas d'informations disponibles, non commandable | ||||
| 95 | 318282 | |||
| Pas d'informations disponibles, non commandable | ||||
| 96 | 318283 | |||
| Manchon à cabler | ||||
| 97 | 981373 | 1.05 | 1.26 | |
| Connecteur 50091 | ||||
| 98 | 959140 | 3.30 | 3.96 | |
| O Ring (nt45a Vb13y Cr13va) | ||||
| 99 | 878609 | 1.05 | 1.26 | |
| Support de volume Vb13y Includ.99 | ||||
| 100 | 318281 | 32.45 | 38.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 318289 | |||
| Pas d'informations disponibles, non commandable | ||||
| 103 | 318280 | |||
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 104 | 302089 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | 316229 | |||
| Manchon à cabler | ||||
| 106 | 981373 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 107 | 984750 | |||
| Serre Cable | ||||
| 108 | 937631 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 109 | 953327 | |||
| Câble 10.7 (UTILISER 714500=2X1 5M) | ||||
| 110 | 500247Z | 6.18 | 7.42 | |
| Deuxième montage de pignon Includ.17 | ||||
| 111 | 319537 | 51.15 | 61.38 | |
| Clavette 4*4*8 (say150 Vb13y) Since 9.2000 | ||||
| 112 | 980809 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 944458 | |||
