Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TPH-270S'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

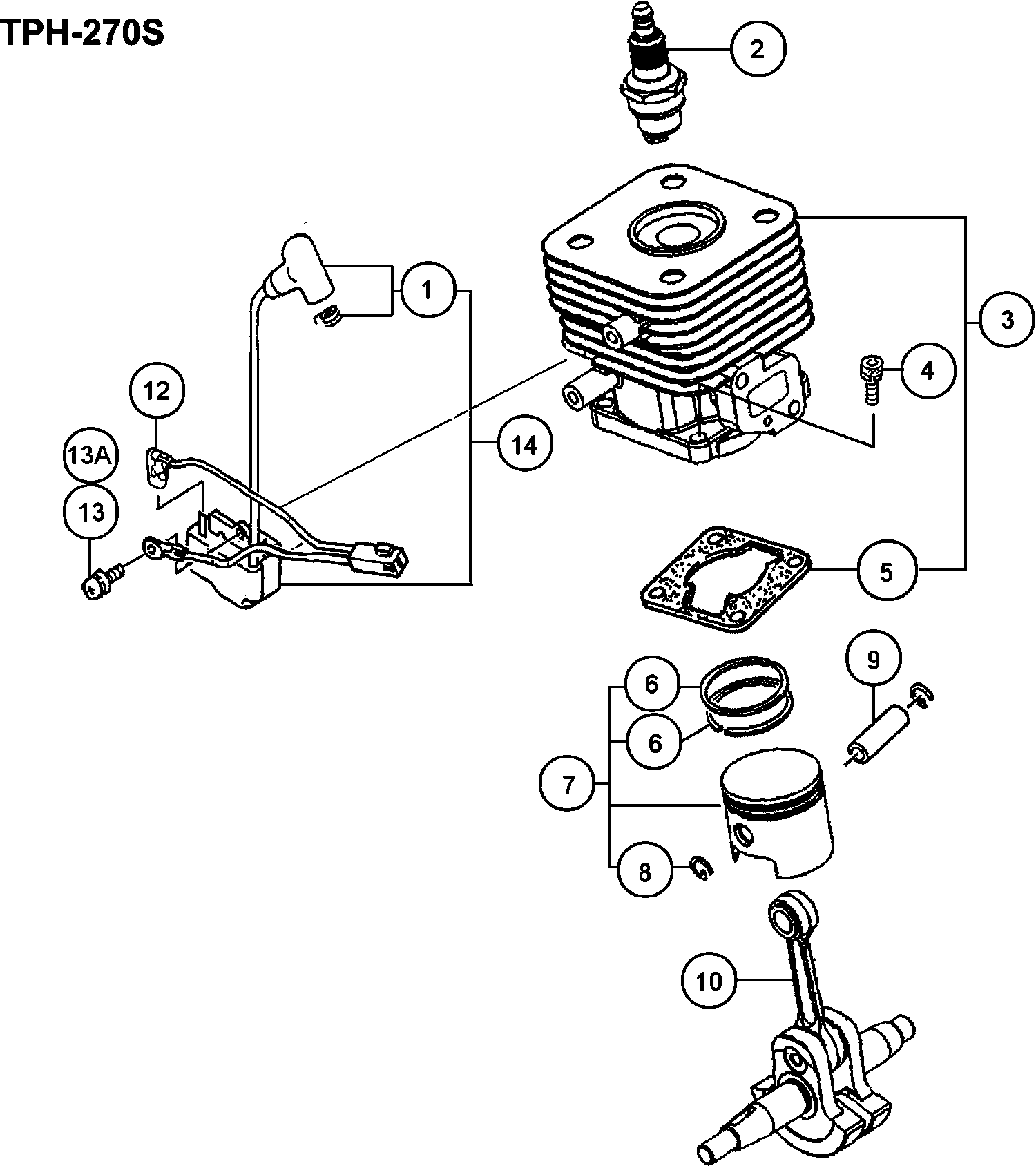

Dessins des Hikoki TPH-270S
Liste de pièces de rechange des Hikoki TPH-270S
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Anti Parasite | ||||
| 1 | 6684894 | 8.58 | 10.29 | |
| Bougie d'allumage Bpmr6a (ancienne 6685086) | ||||
| 2 | 6699319 | 8.91 | 10.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 3 | 6685493 | |||
| Boulon à trou hexagonal M5x18 / s (ancien 994-6105 | ||||
| 4 | 6684586 | 2.15 | 2.58 | |
| Joint de cylindre T=1.0 (ancien 017-07355-20) | ||||
| 5 | 6685750 | 2.31 | 2.78 | |
| Bague de piston (ancien 041-01700-20) | ||||
| 6 | 6686121 | 4.45 | 5.34 | |
| Ensemble de pistons (ancien 030-07350-90) | ||||
| 7 | 6685902 | 20.11 | 24.14 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 8 | 6684590 | 2.15 | 2.58 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 9 | 6684591 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 6686219 | |||
| Assemblage de fils conducteurs (ancien 191-01680-9 | ||||
| 12 | 6687965 | 3.30 | 3.96 | |
| Vis Ø4x18 Till H124040 | ||||
| 13 | 6684599 | 2.15 | 2.58 | |
| Vis haute tension 4x18ws (ancienne 994-16040-186) | ||||
| 13A | 6695407 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 6687684 | |||
| Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23 | ||||
| 21 | 6684604 | 2.15 | 2.58 | |
| Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24 | ||||
| 21 | 6684605 | 2.15 | 2.58 | |
| Cale d'arbre de transmission 0.10 (ancien 330-0020 | ||||
| 21 | 6689177 | 1.15 | 1.38 | |
| Cale d'arbre de transmission 0.15 (ancien 330-0020 | ||||
| 21 | 6689178 | 1.15 | 1.38 | |
| Roto Magneto Comp. | ||||
| 22 | 6687384 | 16.19 | 19.42 | |
| Écrou M8 (ancien 991-01080-011/327325/332299/72660 | ||||
| 23 | 6684612 | 2.15 | 2.58 | |
| Rondelle M8 (ancien 992-01080-011) | ||||
| 24 | 6684611 | 2.15 | 2.58 | |
| Boitier d'embrayage de rechange (ancien 072-03045- | ||||
| 25 | 6695886 | 30.25 | 36.30 | |
| Carter d'assemblage (ancien 072-03045-94) | ||||
| 25A | 6684905 | 54.45 | 65.34 | |
| Joint d'huile | ||||
| 26 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 27 | 6684608 | 3.80 | 4.56 | |
| Joint de carter (ancien 090-07350-22) | ||||
| 28A | 6684904 | 2.15 | 2.58 | |
| Boulon à tête hexagonale M5x16/s (ancien 994-61050 | ||||
| 29 | 6684903 | 2.15 | 2.58 | |
| Joint de collecteur d'admission | ||||
| 41 | 6689895 | 1.15 | 1.38 | |
| Ensemble d'isolants (ancien 404-07020-91) | ||||
| 42 | 6689972 | 6.28 | 7.53 | |
| Boulon à trou hexagonal 5x25ws (ancien 994-64050-2 | ||||
| 43 | 6695515 | 1.15 | 1.38 | |
| Joint de carburateur (ancien 402-0602K-21/6689836) | ||||
| 44 | 6684615 | 2.15 | 2.58 | |
| Set carburateur Wyj-431 Walbro (ancien 455-07355-9 | ||||
| 45 | 6690519 | 86.36 | 103.64 | |
| Plus disponible, pas de remplacement | ||||
| 46 | 6690120 | |||
| Éponge de nettoyage | ||||
| 47 | 6690365 | 1.15 | 1.38 | |
| Couvercle du filtre à air | ||||
| 48 | 6690421 | 13.86 | 16.64 | |
| Comp. de boulon de fixation de couvercle | ||||
| 49A | 6698730 | 3.15 | 3.78 | |
| Vis M5x57/s (ancienne 994-14050-571/790190) | ||||
| 50 | 6695353 | 1.15 | 1.38 | |
| Rondelle 5 (ancien 992-00050-011) | ||||
| 51 | 6684864 | 2.15 | 2.58 | |
| Levier d'étranglement 1.5 (ancien 528-07355-22) | ||||
| 52 | 6691281 | 1.15 | 1.38 | |
| Levier de contrôle de l'étranglement (ancien 523-0 | ||||
| 53 | 6691239 | 1.15 | 1.38 | |
| Réservoir Blanc (ancien 591-07350-22/6691519/66916 | ||||
| 54 | 6691602 | 15.13 | 18.15 | |
| Collier C (ancien 659-04300-20) | ||||
| 55 | 6684623 | 2.15 | 2.58 | |
| Grommet de retour (ancien 6684627) | ||||
| 56 | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 57 | 6684626 | |||
| Pas d'informations disponibles, non commandable | ||||
| 58 | 6684620 | |||
| Clip D6 (ancien 680-00070-20) | ||||
| 59 | 6685198 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 60 | 6684618 | |||
| Boulon à trou héxagonal 5x20/ps (ancien 994-63050- | ||||
| 61 | 6684634 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 62 | 6685049 | |||
| Pas d'informations disponibles, non commandable | ||||
| 63 | 6684625 | |||
| Support (ancien 940-07350-20) | ||||
| 64 | 6694787 | 3.30 | 3.96 | |
| Vis à tôle 4x14 P (ancienne 993-49040-142/6695112) | ||||
| 65 | 6695280 | 1.15 | 1.38 | |
| Bague | ||||
| 66 | 6685070 | 1.15 | 1.38 | |
| Couvercle de Cylindre (ancien 016-07350-20) | ||||
| 71 | 6685690 | 5.28 | 6.33 | |
| Boulon à trou hexagonal 5x16/ps (ancien 994-63050- | ||||
| 72 | 6695504 | 1.15 | 1.38 | |
| Boulon à trou hexagonal M6x55 (ancien 990-51060-55 | ||||
| 73 | 6684638 | 2.15 | 2.58 | |
| Bague | ||||
| 74 | 6684639 | 2.15 | 2.58 | |
| Ensemble de silencieux (ancien 704-07350-90) | ||||
| 75 | 6692498 | 13.86 | 16.64 | |
| Joint de silencieux (ancien 737-0165a-20) | ||||
| 76 | 6692732 | 1.15 | 1.38 | |
| Protecteur de silencieux (ancien 738-07350-20) | ||||
| 77 | 6692813 | 5.11 | 6.14 | |
| Boulon à trou hexagonal 4x18ws (ancien 994-64040-1 | ||||
| 78 | 6695508 | 1.15 | 1.38 | |
| Vis 4x18/ps (ancien 994-15040-182) | ||||
| 78A | 6695375 | 1.15 | 1.38 | |
| Capuchon de fiche (ancien 257-03046-20) | ||||
| 79 | 6688345 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 80 | 6684642 | |||
| Chaussure d'accouplement | ||||
| 81 | 6684643 | 11.55 | 13.86 | |
| Ressort d'embrayage (ancien 342-0630b-20) | ||||
| 82 | 6684644 | 2.15 | 2.58 | |
| Plaque d'embrayage A 0.5 (ancienne 348-0630a-20/66 | ||||
| 83 | 6684645 | 2.15 | 2.58 | |
| Boulon d'étape (ancien 357-0075t-20) | ||||
| 84 | 6684646 | 2.15 | 2.58 | |
| Boulon à trou héxagonal 5x20/ps (ancien 994-63050- | ||||
| 85 | 6684634 | 2.15 | 2.58 | |
| Bague | ||||
| 86 | 6684648 | 2.15 | 2.58 | |
| Ensemble d'embrayage | ||||
| 87 | 6699640 | 12.88 | 15.45 | |
| Vis autotaraudeuse D4.5x16 (ancien 990-72045-164/7 | ||||
| 88 | 6684636 | 2.15 | 2.58 | |
| Bouclier thermique | ||||
| 89 | 6687264 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 101A | 6699995 | |||
| Pas d'informations disponibles, non commandable | ||||
| 102 | 6684673 | |||
| Corde de démarrage 3.5x860 (ancien 783-0720f-20/66 | ||||
| 103 | 6684674 | 4.29 | 5.14 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 104 | 6684675 | 11.55 | 13.86 | |
| Bobine de corde de démarrage | ||||
| 105A | 6699997 | 8.41 | 10.10 | |
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 106 | 6684677 | 8.58 | 10.29 | |
| PLAQUE À CAMES | ||||
| 107A | 6699996 | 2.55 | 3.06 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 108 | 6684679 | 2.15 | 2.58 | |
| Poignée de démarrage | ||||
| 109 | 6684680 | 2.15 | 2.58 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 110 | 6684681 | 13.20 | 15.84 | |
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 111 | 6685101 | 1.15 | 1.38 | |
| Ressort de griffe de démarrage (ancien 790-06097-2 | ||||
| 112 | 6684684 | 4.29 | 5.14 | |
| Pince d'allumage (ancien 788-0651h-20) | ||||
| 113 | 6684685 | 4.29 | 5.14 | |
| Boulon à trou hexagonal 4x18ws (ancien 994-64040-1 | ||||
| 114 | 6695508 | 1.15 | 1.38 | |
| Vis 4x18/ps (ancien 994-15040-182) | ||||
| 114A | 6695375 | 1.15 | 1.38 | |
| Ass'y de Plaque de Came | ||||
| 115 | 6699691 | 6.10 | 7.32 | |
| Corps de pompe comp. (ancien 575-25153-80) | ||||
| 121 | 6684879 | 62.16 | 74.60 | |
| Pompe d'amorçage comp. (ancien 442-25151-80) | ||||
| 122 | 6684687 | 16.34 | 19.60 | |
| Couvercle de membrane (ancien 476-25151-20) | ||||
| 123 | 6684688 | 8.58 | 10.29 | |
| Corps d'amorçage (ancien 447-25108-20) | ||||
| 124 | 6684689 | 6.44 | 7.72 | |
| Diaphragme de mesure Comp. (ancien 474-25241-80) | ||||
| 125 | 6690830 | 11.88 | 14.25 | |
| Joint de diaphragme (ancien 475-25153-20) | ||||
| 126 | 6684691 | 8.58 | 10.29 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 127 | 6684693 | 8.58 | 10.29 | |
| Joint de pompe (ancien 577-25292-20 & 6696321) | ||||
| 128 | 6684692 | 29.19 | 35.02 | |
| Jet principal #43 (ancien 599-2000w-43/6691847/669 | ||||
| 129 | 6691848 | 4.45 | 5.34 | |
| O-RING (ancien 550-25100-20) | ||||
| 130 | 6684695 | 4.29 | 5.14 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 131 | 6684696 | 2.15 | 2.58 | |
| Pivot (ancien 539-25120-20) | ||||
| 132 | 6684697 | 6.44 | 7.72 | |
| Vis de Réglage de l'Accélérateur (ancien 514-25100 | ||||
| 133 | 6684870 | 2.15 | 2.58 | |
| Régleur de câble (vieux 544-25164-20) | ||||
| 134 | 6684873 | 6.44 | 7.72 | |
| Écrou de Blocage M6 (ancien 991-01060-013) | ||||
| 135 | 6684872 | 2.15 | 2.58 | |
| Ajusteur de Câble (ancien 614-25137-20) | ||||
| 136 | 6684871 | 4.29 | 5.14 | |
| Joint d'Épurateur (vieux 431-0634c-20) | ||||
| 137 | 6684875 | 4.29 | 5.14 | |
| Vis de réglage (ancien 548-25151-20 & 6696324) | ||||
| 138 | 6684699 | 2.15 | 2.58 | |
| Rondelle (vieux 549-25165-20) | ||||
| 139 | 6684874 | 2.15 | 2.58 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 140 | 6684700 | 4.29 | 5.14 | |
| Tambour d'embrayage comp. (ancien 289-03070-80) | ||||
| 151 | 6688580 | 10.89 | 13.06 | |
| Anneau d'arrêt C-12 Extérieur | ||||
| 152 | 6684664 | 2.15 | 2.58 | |
| Amortisseur en Caoutchouc (ancien 599-00980-21) | ||||
| 153 | 6691823 | 3.30 | 3.96 | |
| Boulon à trou hexagonal 5x16 (ancien 990-51050-163 | ||||
| 154 | 6695046 | 1.15 | 1.38 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 155 | 6684709 | 2.15 | 2.58 | |
| Enveloppe De Ventilateur | ||||
| 156 | 6686959 | 15.13 | 18.15 | |
| Support de tuyau, TPE | ||||
| 157 | 6689651 | 5.94 | 7.12 | |
| Rondelle Ø 5 | ||||
| 158 | 6684918 | 2.15 | 2.58 | |
| Bague | ||||
| 159 | 6689159 | 1.15 | 1.38 | |
| Raccord métallique (ancien 361-00990-20) | ||||
| 160 | 6689664 | 3.30 | 3.96 | |
| Arbre d'entraînement 1483l (ancien 6689470) | ||||
| 181 | 6697879 | 14.03 | 16.83 | |
| Tube de direction | ||||
| 182 | 6689386 | 32.21 | 38.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 183 | 6684831 | |||
| Hex.nut 6 (ancien 6684792/991-01060-041/790444) | ||||
| 184 | 6684835 | 2.15 | 2.58 | |
| Poignée Courbe, 24 Dia., noir (ancien 500-37286-20 | ||||
| 185 | 6691046 | 5.78 | 6.93 | |
| Support de poignée A (ancien 506-37300-20) | ||||
| 186 | 6691134 | 2.31 | 2.78 | |
| Poignée (ancien 503-3738e-20) | ||||
| 187 | 6691098 | 6.44 | 7.72 | |
| Boulon 6x43/p (noir) (ancien 994-23060-432) | ||||
| 188 | 6684838 | 2.15 | 2.58 | |
| Vis à tôle 5x20 (ancienne 993-11052-012) | ||||
| 189 | 6695255 | 1.15 | 1.38 | |
| Bague | ||||
| 190 | 6689681 | 1.15 | 1.38 | |
| Assemblage de métal de levage (ancien 335-37526-90 | ||||
| 191 | 6689277 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 192 | 6692867 | |||
| Levier de gaz, 24 Dia. (ancien 870-38400-90) | ||||
| 196 | 6693764 | 38.26 | 45.92 | |
| Câble d'accélérateur | ||||
| 197 | 6693978 | 19.51 | 23.42 | |
| Câble d'accélérateur (ancien 887-38400-80) | ||||
| 198 | 6694022 | 8.25 | 9.90 | |
| Composant de l'interrupteur d'arrêt (ancien 156-38 | ||||
| 199 | 6687459 | 13.91 | 16.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 200 | 6687526 | |||
| Plus disponible, pas de remplacement | ||||
| 201 | 6684721 | |||
| Ressort de rappel (ancien 832-38400-20) | ||||
| 202 | 6684722 | 2.15 | 2.58 | |
| Bouchon de Gaz Composé (ancien 881-38400-80) | ||||
| 203 | 6693807 | 11.55 | 13.86 | |
| Vis M5x20 (ancien 994-31050-203) | ||||
| 204 | 6684803 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 205 | 6684727 | |||
| Vis M4x20 (noire) (ancienne 993-46040-202) | ||||
| 206 | 6684725 | 2.15 | 2.58 | |
| Levier de gaz (ancien 880-38400-20) | ||||
| 207 | 6684804 | 8.58 | 10.29 | |
| Pas d'informations disponibles, non commandable | ||||
| 221 | 6688653 | |||
| Roulement à billes 6901ZZ/OD (ancien 999-61690-101 | ||||
| 222 | 6695582 | 9.74 | 11.68 | |
| Anneau d'arrêt S-12, externe (ancien 993-52012-002 | ||||
| 223 | 6695302 | 1.15 | 1.38 | |
| Arrêt Anneau C-24.inner (ancien 993-51024-002) | ||||
| 224 | 6684732 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 225 | 6698772 | |||
| BAGUE D'ARRÊT C-22, interne (ANCIEN 993-51022-002) | ||||
| 226 | 6695293 | 1.15 | 1.38 | |
| COMP. DE GRAISSEUR (VIEUX 300-32250-80) | ||||
| 227 | 6688643 | 1.15 | 1.38 | |
| Boulon à trou hexagonal 5x10 (ancien 990-51050-103 | ||||
| 228 | 6695042 | 1.15 | 1.38 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 229 | 6684709 | 2.15 | 2.58 | |
| Boulon à trou hexagonal 6x12 (ancien 990-53060-125 | ||||
| 230 | 6695078 | 1.15 | 1.38 | |
| Bague | ||||
| 231 | 6684822 | 2.15 | 2.58 | |
| Boîtier d'engrenage B (ancien 301-32286-21) (ancie | ||||
| 232 | 6695981 | 40.24 | 48.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 233 | 6695528 | |||
| BAGUE D'ARRÊT C-26, interne (ANCIEN 993-51026-002) | ||||
| 234 | 6695294 | 1.15 | 1.38 | |
| Bague d'arrêt E-6 (ancien 993-55060-000) | ||||
| 236 | 6695310 | 1.15 | 1.38 | |
| Couvercle du boîtier d'engrenage A (ancien 327-322 | ||||
| 237 | 6689167 | 1.15 | 1.38 | |
| Boulon à trou hexagonal 4x8 (ancien 990-51040-085) | ||||
| 238 | 6695035 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 239 | 6698772 | |||
| BAGUE D'ARRÊT C-22, interne (ANCIEN 993-51022-002) | ||||
| 240 | 6695293 | 1.15 | 1.38 | |
| Poignée (ancien 210-32286-20) | ||||
| 241 | 6688089 | 4.45 | 5.34 | |
| Vis à tête ronde avec trou hexagonal 6x15 (ancien | ||||
| 242 | 6695079 | 1.15 | 1.38 | |
| Joint en Caoutchouc | ||||
| 243 | 6686669 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 244 | 6696411 | |||
| Bouton de poignée A Comp. (ancien 512-32286-80) | ||||
| 245 | 6691200 | 3.30 | 3.96 | |
| Boulon Plus 6x14 (ancien 990-23060-141) | ||||
| 246 | 6695016 | 1.15 | 1.38 | |
| Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766) | ||||
| 247 | 6695175 | 1.15 | 1.38 | |
| Plaque de support (ancien 462-32286-20) | ||||
| 248 | 6690744 | 11.23 | 13.47 | |
| Joint en Caoutchouc | ||||
| 249 | 6686659 | 1.15 | 1.38 | |
| Bague | ||||
| 251 | 6684639 | 2.15 | 2.58 | |
| Plus disponible, pas de remplacement | ||||
| 261 | 6686790 | |||
| Tige de came (ancien 101-33160-22/6686808) | ||||
| 262 | 6686809 | 5.94 | 7.12 | |
| Plaque de guidage de tige de came (ancienne 075-32 | ||||
| 263 | 6686611 | 1.15 | 1.38 | |
| Guide de cutter 625.5mm (ancien 122-32286-21) | ||||
| 264 | 6687125 | 24.20 | 29.04 | |
| Coupe (ancien 120-32287-21/6696516) | ||||
| 265 | 6687079 | 46.29 | 55.54 | |
| Boulon | ||||
| 266 | 6687158 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 267 | 6687187 | |||
| Ecrou de bride | ||||
| 268 | 6695170 | 1.15 | 1.38 | |
| Vis à tête fraisée à trou hexagonal 6x16 (ancien 9 | ||||
| 269 | 6695073 | 1.15 | 1.38 | |
| Joint en Caoutchouc | ||||
| 270 | 6686647 | 1.15 | 1.38 | |
| Plaque de retenue de la tige de came (ancien 105-3 | ||||
| 271 | 6686826 | 1.15 | 1.38 | |
| Couvercle du boîtier d'engrenage B (ancien 328-322 | ||||
| 272 | 6689172 | 16.34 | 19.60 | |
| Roulement à billes 608 Zz C3 | ||||
| 273 | 6695547 | 3.30 | 3.96 | |
| Boulon à trou hexagonal 4x10s (ancien 994-61040-10 | ||||
| 274 | 6695484 | 1.15 | 1.38 | |
| Boulon à trou hexagonal M4x12/s (ancien 994-61040- | ||||
| 275 | 6684595 | 2.15 | 2.58 | |
| Capot de coupeur (ancien 138-33168-20) | ||||
| 276 | 6687301 | 8.41 | 10.10 | |
| Plus disponible, pas de remplacement | ||||
| 277 | 6687162 | |||
| Boulon à tête fraisée à trou hexagonal 6x25 (ancie | ||||
| 278 | 6695075 | 1.15 | 1.38 | |
| Joint en Caoutchouc | ||||
| 279 | 6686666 | 1.15 | 1.38 | |
| Entretoise (ancien 296-32286-20) | ||||
| 280 | 6688633 | 1.15 | 1.38 | |
| Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766) | ||||
| 282 | 6695175 | 1.15 | 1.38 | |
| Bague | ||||
| 283 | 6684639 | 2.15 | 2.58 | |
| Clé mixte 10x19 ,plus (ancien 036-29331-50) | ||||
| 501 | 6685997 | 4.45 | 5.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6684813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 6696265 | |||
| Marque de départ (ancien 915-07355-20) | ||||
| 602 | 6694472 | 1.15 | 1.38 | |
