Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TIA-350PFS'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

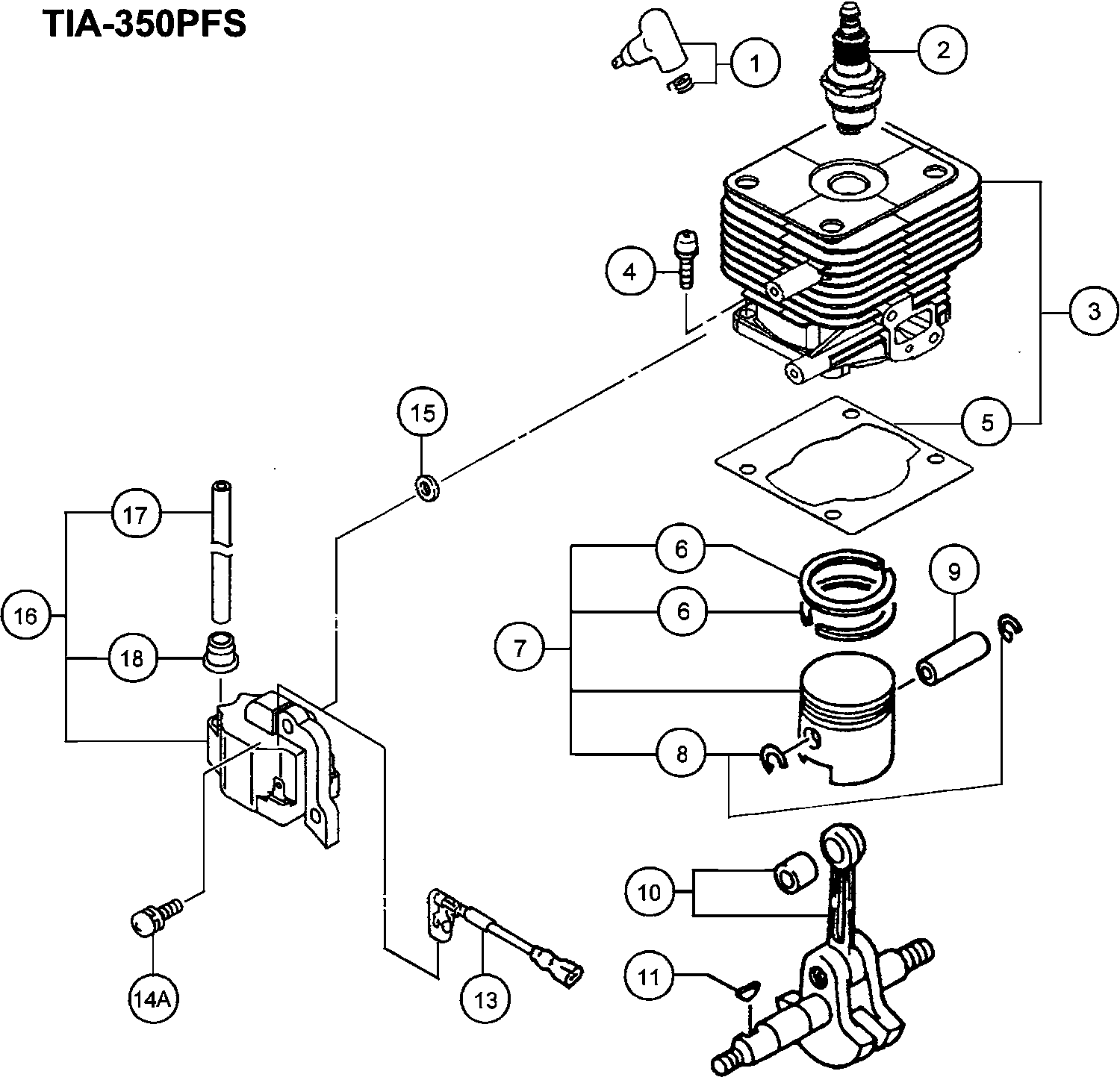

Dessins des Hikoki TIA-350PFS
Liste de pièces de rechange des Hikoki TIA-350PFS
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon de bougie d'allumage d'ensemble (ancien 1 | ||||
| 1 | 6687468 | 2.31 | 2.78 | |
| Bougie d'allumage (ancienne 6685775) | ||||
| 2 | 6699326 | 3.30 | 3.96 | |
| Kit de cylindre (ancien 001-07250-90) | ||||
| 3 | 6685491 | 60.35 | 72.42 | |
| Boulon à tête hexagonale M5x16/s (ancien 994-61050 | ||||
| 4 | 6684903 | 2.15 | 2.58 | |
| Joint de cylindre (ancien 017-07250-20) | ||||
| 5 | 6685749 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 6 | 6685331 | |||
| Ensemble de pistons (ancienne 030-07030-91/6685897 | ||||
| 7 | 6685898 | 24.20 | 29.04 | |
| Circlip (ancien 039-00000-20) | ||||
| 8 | 6685078 | 1.15 | 1.38 | |
| Broche de piston 9 X 31 (ancien 037-01400-20/79117 | ||||
| 9 | 6686008 | 2.31 | 2.78 | |
| Vilebrequin comp. (ancien 046-07221-80/6686210) | ||||
| 10 | 6696499 | 67.00 | 80.40 | |
| Clavette à ergot 3x13x4.5 (ancien 068-10100-20) | ||||
| 11 | 6684899 | 2.15 | 2.58 | |
| Arrêt de cordon B160m (ancien 178-0703b-80) | ||||
| 13 | 6687874 | 2.31 | 2.78 | |
| Vis haute tension 4x18ws (ancienne 994-16040-186) | ||||
| 14A | 6695407 | 1.15 | 1.38 | |
| Rondelle (ancien 182-0186a-20) | ||||
| 15 | 6684600 | 2.15 | 2.58 | |
| Bobine (ancien 167-22012-90) | ||||
| 16 | 6687719 | 28.14 | 33.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 17 | 6687891 | |||
| Capuchon en Caoutchouc | ||||
| 18 | 6684602 | 2.15 | 2.58 | |
| Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23 | ||||
| 31 | 6684604 | 2.15 | 2.58 | |
| Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24 | ||||
| 31 | 6684605 | 2.15 | 2.58 | |
| Roto Magneto Comp. | ||||
| 32 | 6687375 | 20.11 | 24.14 | |
| Écrou M8 (ancien 991-01080-011/327325/332299/72660 | ||||
| 33 | 6684612 | 2.15 | 2.58 | |
| Bague | ||||
| 34 | 6695184 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 6686586 | |||
| Carter de Vilebrequin | ||||
| 35A | 6699279 | 29.80 | 35.76 | |
| Joint d'huile | ||||
| 36 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 37 | 6684608 | 3.80 | 4.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 38 | 6686723 | |||
| Joint de carter de vilebrequin | ||||
| 38A | 6699280 | 1.04 | 1.24 | |
| Boulon à tête hexagonale M5x16/s (ancien 994-61050 | ||||
| 39 | 6684903 | 2.15 | 2.58 | |
| Boulon à tête hexagonale M5x16/s (ancien 994-61050 | ||||
| 39A | 6684903 | 2.15 | 2.58 | |
| Rondelle M8 (ancien 992-01080-011) | ||||
| 40 | 6684611 | 2.15 | 2.58 | |
| Joint de collecteur d'admission | ||||
| 61 | 6689895 | 1.15 | 1.38 | |
| Ensemble d'isolants (ancien 404-07020-91) | ||||
| 62 | 6689972 | 6.28 | 7.53 | |
| Boulon à trou hexagonal 5x25ws (ancien 994-64050-2 | ||||
| 63 | 6695515 | 1.15 | 1.38 | |
| Ressort de retour de fil (ancien 902-10243-20) | ||||
| 64 | 6694055 | 1.15 | 1.38 | |
| Joint de carburateur (ancien 402-0656a-20) | ||||
| 65 | 6684616 | 2.15 | 2.58 | |
| Volet d'étranglement 2.0 (ancien 528-0652n-22/6691 | ||||
| 66 | 6691276 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 67 | 6690120 | |||
| Éponge de nettoyage | ||||
| 68 | 6690365 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 69 | 6690402 | |||
| Comp. de boulon de fixation de couvercle | ||||
| 70 | 6698730 | 3.15 | 3.78 | |
| Vis M5x57/s (ancienne 994-14050-571/790190) | ||||
| 71 | 6695353 | 1.15 | 1.38 | |
| Rondelle 5 (ancien 992-00050-011) | ||||
| 72 | 6684864 | 2.15 | 2.58 | |
| Set de carburateur | ||||
| 73 | 6690516 | 68.36 | 82.04 | |
| Levier de contrôle de l'étranglement (ancien 523-0 | ||||
| 74 | 6691239 | 1.15 | 1.38 | |
| Réservoir F T (ancien 6697747) | ||||
| 75 | 6699336 | 24.20 | 29.04 | |
| Collier 5.8 (ancien 659-00801-20) | ||||
| 76 | 6692244 | 1.15 | 1.38 | |
| Grommet de retour (ancien 6684627) | ||||
| 77 | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 78 | 6684880 | |||
| Pas d'informations disponibles, non commandable | ||||
| 79 | 6684620 | |||
| Clip D6 (ancien 680-00070-20) | ||||
| 80 | 6685198 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 81A | 6684618 | |||
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 82 | 6684709 | 2.15 | 2.58 | |
| Boulon à trou hexagonal 5x16/ps (ancien 994-63050- | ||||
| 83 | 6695504 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 84 | 6685049 | |||
| Vis à tôle 4x14 P (ancienne 993-49040-142/6695112) | ||||
| 85 | 6695280 | 1.15 | 1.38 | |
| Bague | ||||
| 86 | 6685070 | 1.15 | 1.38 | |
| Rondelle Ø 5 | ||||
| 87 | 6684918 | 2.15 | 2.58 | |
| Collier de fixation du réservoir (ancien 649-07250 | ||||
| 88 | 6692183 | 1.15 | 1.38 | |
| Rondelle (ancienne 992-10050-012) | ||||
| 89 | 6684662 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 90 | 6684625 | |||
| Couvercle de Cylindre Noir (ancien 016-07250-21) | ||||
| 101 | 6685689 | 5.78 | 6.93 | |
| Vis 5x16/ps (ancienne 994-15050-162) | ||||
| 102A | 6695386 | 1.15 | 1.38 | |
| Boulon Hex. Trou 6x65 (ancien 990-51060-653) | ||||
| 103 | 6695067 | 1.15 | 1.38 | |
| Bague | ||||
| 104 | 6684639 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | 6699602 | |||
| Pas d'informations disponibles, non commandable | ||||
| 106 | 6692716 | |||
| Vis M4x8/ws (ancien 994-36040-081) | ||||
| 107 | 6684651 | 2.15 | 2.58 | |
| Pare-étincelles (ancien 732-0740a-20) Nouveau | ||||
| 108 | 6692702 | 2.31 | 2.78 | |
| Joint spécial d'échappement (ancien 751-06500-20) | ||||
| 109 | 6692886 | 1.15 | 1.38 | |
| Protecteur de silencieux Blk (ancien 738-0725a-20) | ||||
| 110 | 6692812 | 10.40 | 12.48 | |
| Vis 4x14/ps (ancien 994-15040-142) | ||||
| 111A | 6695372 | 1.15 | 1.38 | |
| Garniture d'embrayage complète (ancienne 290-0138a | ||||
| 112 | 6688610 | 7.59 | 9.10 | |
| Ressort d'embrayage (ancien 342-0138a-20) | ||||
| 113 | 6689420 | 2.31 | 2.78 | |
| Bague | ||||
| 114 | 6689645 | 1.15 | 1.38 | |
| Rondelle | ||||
| 115 | 6695203 | 1.15 | 1.38 | |
| Boulon d'étape d'embrayage (ancien 357-0136u-20) | ||||
| 116 | 6689628 | 2.31 | 2.78 | |
| Vis 5x20/ws (ancien 994-16050-202) Nouveau | ||||
| 117A | 6695421 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 118 | 6687021 | |||
| Boulon d'étude 6x36 (ancien 100-04001-20) | ||||
| 119 | 6686772 | 1.15 | 1.38 | |
| Passe-câble principal (ancien 203-11660-20) | ||||
| 120 | 6688057 | 1.15 | 1.38 | |
| Bouclier thermique | ||||
| 121 | 6687263 | 4.45 | 5.34 | |
| Déflecteur d'air | ||||
| 122 | 6687213 | 3.30 | 3.96 | |
| Vis autotaraudeuse 4x14 (ancien 993-48040-142) | ||||
| 123 | 6684751 | 2.15 | 2.58 | |
| Ensemble d'embrayage Ass'y (ancien 276-0138a-90) | ||||
| 124 | 6688482 | 12.88 | 15.45 | |
| Plus disponible, pas de remplacement | ||||
| 141 | 6692991 | |||
| Pas d'informations disponibles, non commandable | ||||
| 142 | 6693040 | |||
| Corde de démarrage 3.5x860 (ancien 783-0720f-20/66 | ||||
| 143 | 6684674 | 4.29 | 5.14 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 144 | 6684675 | 11.55 | 13.86 | |
| Plus disponible, pas de remplacement | ||||
| 145 | 6693081 | |||
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 146 | 6684677 | 8.58 | 10.29 | |
| Plaque de came (ancien 759-0720r-20) | ||||
| 147 | 6692937 | 3.30 | 3.96 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 148 | 6684679 | 2.15 | 2.58 | |
| Poignée de démarrage | ||||
| 149 | 6684680 | 2.15 | 2.58 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 151 | 6684681 | 13.20 | 15.84 | |
| Vis 4x18/ps (ancien 994-15040-182) | ||||
| 152 | 6695375 | 1.15 | 1.38 | |
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 153 | 6685101 | 1.15 | 1.38 | |
| Ressort de griffe de démarrage (ancien 790-06097-2 | ||||
| 154 | 6684684 | 4.29 | 5.14 | |
| Pince d'allumage (ancien 788-0651h-20) | ||||
| 155 | 6684685 | 4.29 | 5.14 | |
| Corps de pompe comp. (ancien 575-25153-80) | ||||
| 171 | 6684879 | 62.16 | 74.60 | |
| Pompe d'amorçage comp. (ancien 442-25151-80) | ||||
| 172 | 6684687 | 16.34 | 19.60 | |
| Couvercle de membrane (ancien 476-25151-20) | ||||
| 173 | 6684688 | 8.58 | 10.29 | |
| Corps d'amorçage (ancien 447-25108-20) | ||||
| 174 | 6684689 | 6.44 | 7.72 | |
| Diaphragme de mesure Comp. (ancien 474-25241-80) | ||||
| 175 | 6690830 | 11.88 | 14.25 | |
| Joint de diaphragme (ancien 475-25153-20) | ||||
| 176 | 6684691 | 8.58 | 10.29 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 177 | 6684693 | 8.58 | 10.29 | |
| Joint de pompe (ancien 577-25100-20) | ||||
| 178 | 6691457 | 7.10 | 8.52 | |
| Gicleur principal #38.5 (ancien 599-200bw-38/66918 | ||||
| 179 | 6696130 | 5.78 | 6.93 | |
| O-RING (ancien 550-25100-20) | ||||
| 180 | 6684695 | 4.29 | 5.14 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 181 | 6684696 | 2.15 | 2.58 | |
| Pivot (ancien 539-25120-20) | ||||
| 182 | 6684697 | 6.44 | 7.72 | |
| Vis de Réglage de l'Accélérateur (ancien 514-25100 | ||||
| 183 | 6684870 | 2.15 | 2.58 | |
| Régleur de câble (vieux 544-25164-20) | ||||
| 184 | 6684873 | 6.44 | 7.72 | |
| Joint d'Épurateur (vieux 431-0634c-20) | ||||
| 185 | 6684875 | 4.29 | 5.14 | |
| Vis de réglage (ancien 548-25151-20 & 6696324) | ||||
| 186 | 6684699 | 2.15 | 2.58 | |
| Rondelle (vieux 549-25165-20) | ||||
| 187 | 6684874 | 2.15 | 2.58 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 188 | 6684700 | 4.29 | 5.14 | |
| Boîtier d'embrayage Comp. (ancien 226-32466-80) | ||||
| 211 | 6688203 | 28.14 | 33.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 212 | 6688029 | |||
| Joint de carter d'engrenage B (ancien 204-32401-20 | ||||
| 213 | 6688059 | 1.15 | 1.38 | |
| Écrou à ressort 6 (ancien 994-40060-011) | ||||
| 214 | 6695475 | 1.15 | 1.38 | |
| Engrenage 2 (ancien 221-32465-20) | ||||
| 215 | 6688136 | 28.14 | 33.76 | |
| Roulement à billes | ||||
| 216 | 6695559 | 6.44 | 7.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 217 | 6695557 | |||
| Bague d'arrêt C-15, externe (ancien 993-50015-002) | ||||
| 218 | 6695285 | 1.15 | 1.38 | |
| Boîtier d'Engrenage B (ancien 201-32401-20) | ||||
| 220 | 6688035 | 24.20 | 29.04 | |
| Joint de Carter d'Engrenages C (ancien 205-32401-2 | ||||
| 221 | 6688063 | 1.15 | 1.38 | |
| Vis 5x30/s (ancien 994-14050-301) | ||||
| 222 | 6695345 | 1.15 | 1.38 | |
| Clavette Wood-ruff 3x13x5.0 (ancienne 068-11000-20 | ||||
| 223 | 6686459 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 224 | 6695524 | |||
| Bague | ||||
| 225 | 6684639 | 2.15 | 2.58 | |
| Vis 6x8 (ancien 990-11060-081) | ||||
| 226 | 6694923 | 1.15 | 1.38 | |
| Arrêt Bague C-17, Externe (ancien 993-50017-002) | ||||
| 227 | 6695286 | 1.15 | 1.38 | |
| Engrenage 3 (ancien 222-32465-20) | ||||
| 228 | 6688162 | 18.15 | 21.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 241 | 6688179 | |||
| Arbre d'entraînement (ancien 225-32465-20) | ||||
| 242 | 6688189 | 36.15 | 43.38 | |
| Goupille frappante 4x12 (ancien 999-05041-203) | ||||
| 243 | 6695521 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 244 | 6688043 | |||
| Vis 5x50 (ancienne 990-11050-501) | ||||
| 245 | 6694910 | 1.15 | 1.38 | |
| Rondelle (ancienne 992-10050-012) | ||||
| 246 | 6684662 | 2.15 | 2.58 | |
| Vis 5x30/s (ancien 994-14050-301) | ||||
| 247 | 6695345 | 1.15 | 1.38 | |
| Roulement de butée 2035 (ancien 999-62203-572) | ||||
| 248 | 6695617 | 16.94 | 20.32 | |
| Collier d'Arbre d'Engrenage A (ancien 230-32465-20 | ||||
| 249 | 6688223 | 3.30 | 3.96 | |
| Roulement à billes | ||||
| 250 | 6695584 | 13.70 | 16.44 | |
| Anneau d'arrêt C-37, interne (ancien 993-51037-002 | ||||
| 251 | 6695297 | 1.15 | 1.38 | |
| Collerette d'arbre d'engrenage B (ancien 231-32465 | ||||
| 252 | 6688234 | 5.11 | 6.14 | |
| Broche (ancien 820-32203-20) | ||||
| 253 | 6693553 | 1.15 | 1.38 | |
| Broche à bouton pression 8 (ancienne 821-32203-20) | ||||
| 254 | 6693558 | 1.15 | 1.38 | |
| Rondelle M8 (ancien 992-01080-011) | ||||
| 255 | 6684611 | 2.15 | 2.58 | |
| Assemblage de poignée (ancien 049-32475-92/6696505 | ||||
| 271 | 6686254 | 144.60 | 173.52 | |
| Bague | ||||
| 272 | 6695219 | 1.15 | 1.38 | |
| Boulon Plus 6x18 (ancien 990-23060-181) | ||||
| 273 | 6695020 | 1.15 | 1.38 | |
| Bride de cordon (ancien 198-33130-20) | ||||
| 274 | 6688015 | 1.15 | 1.38 | |
| Assemblage du levier d'accélérateur (ancien 870-32 | ||||
| 275 | 6693695 | 14.35 | 17.22 | |
| Interrupteur d'arrêt Ass'y (ancien 156-32475-90) | ||||
| 276 | 6687434 | 9.90 | 11.88 | |
| Support du bouton d'arrêt (ancien 640-32465-21) | ||||
| 277 | 6692138 | 3.30 | 3.96 | |
| Bouton d'arrêt Marque (ancien 925-33176-20) | ||||
| 278 | 6694589 | 2.31 | 2.78 | |
| Boulon Plus 6x30 (ancien 990-23060-301) | ||||
| 279 | 6695022 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 280 | 6684792 | |||
| Bague | ||||
| 281 | 6684822 | 2.15 | 2.58 | |
| Bracelet du levier des gaz (ancien 883-32475-20) | ||||
| 282 | 6693808 | 2.31 | 2.78 | |
| Écrou carré 6 (ancien 991-91060-061) | ||||
| 283 | 6696512 | 1.04 | 1.24 | |
| Levier d'accélérateur (ancien 880-32475-20) | ||||
| 284 | 6693801 | 4.95 | 5.94 | |
| Tube de protection 10x42 (ancien 164-10042-01) | ||||
| 285 | 6687578 | 2.31 | 2.78 | |
| Tube de protection fendu 13x150l (ancien 164-13015 | ||||
| 286 | 6687602 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 287 | 6693927 | |||
| Bouton Stop (ancien 258-11650-20) | ||||
| 288 | 6688366 | 1.15 | 1.38 | |
| Vis 3x10 (ancien 994-31030-101) | ||||
| 289 | 6684913 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6693479 | |||
| Clé mixte 10x19 ,plus (ancien 036-29331-50) | ||||
| 502 | 6685997 | 4.45 | 5.34 | |
| Plaque signalétique Tia-350pfs (ancien 906-0725a-2 | ||||
| 601 | 6694234 | 2.31 | 2.78 | |
