Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki THT-2510S'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

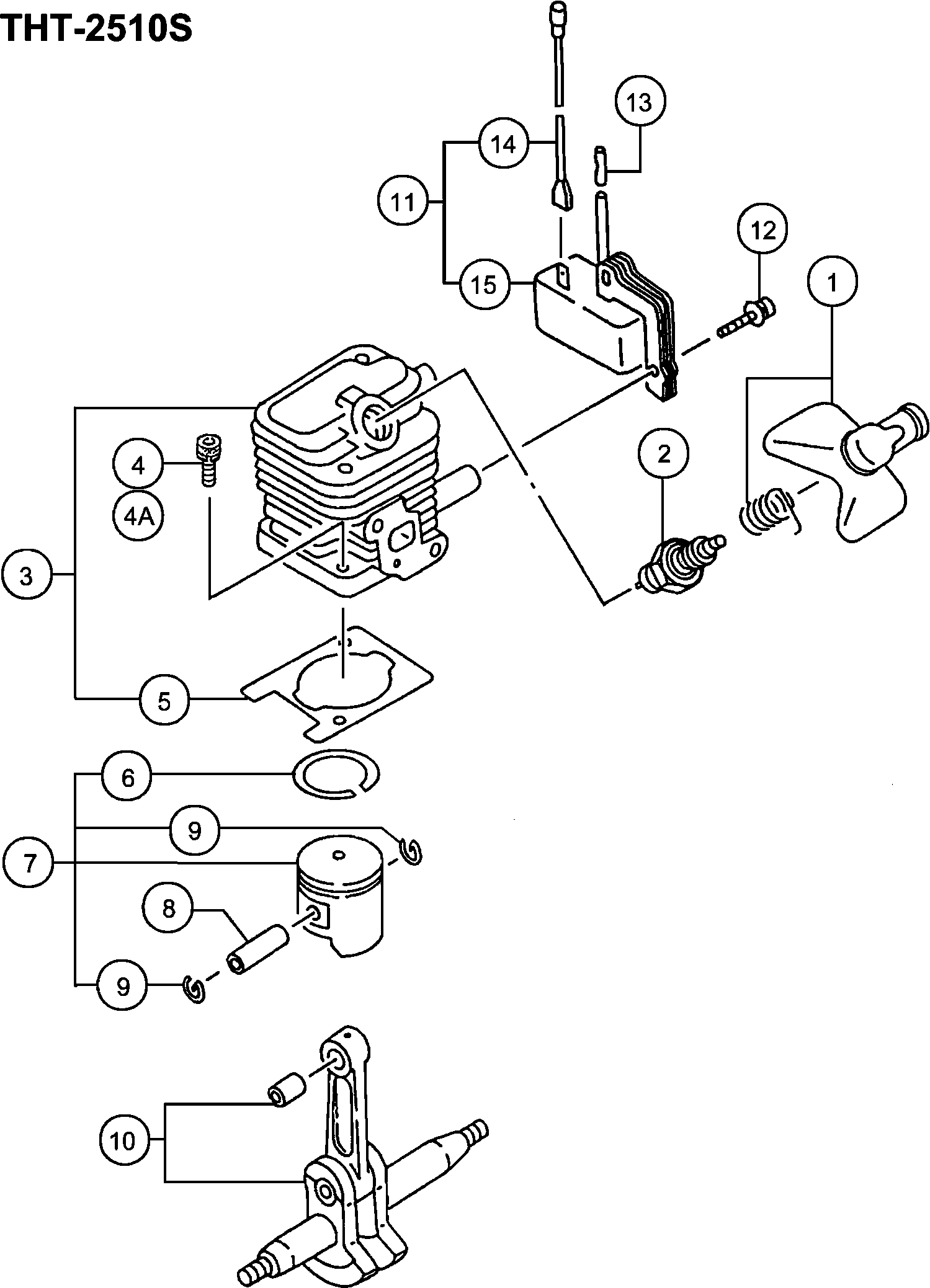

Dessins des Hikoki THT-2510S
Liste de pièces de rechange des Hikoki THT-2510S
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Assembly cap de bougie d'allumage (ancien 157-0650 | ||||
| 1 | 6687476 | 4.45 | 5.34 | |
| Bougie d'allumage Rcj8y | ||||
| 2 | 6699328 | 3.30 | 3.96 | |
| Cylindre Set (ancien 001-06600-90) | ||||
| 3 | 6685481 | 44.31 | 53.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 4 | 6684668 | |||
| Joint de cylindre (ancien 017-06500-20) | ||||
| 5 | 6685744 | 1.15 | 1.38 | |
| Anneau de piston (ancien 041-01601-20) | ||||
| 6 | 6684588 | 8.58 | 10.29 | |
| Ensemble de pistons de rechange (ancienne 030-0660 | ||||
| 7 | 6685893 | 22.24 | 26.68 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 8 | 6684591 | 4.29 | 5.14 | |
| Circlip de goupille du piston (vieux 039-01620-20) | ||||
| 9 | 6686028 | 1.15 | 1.38 | |
| Vilebrequin Comp. (ancien 046-06500-80) | ||||
| 10 | 6686205 | 72.30 | 86.76 | |
| Bobine d'allumage Ass'y (ancien 153-21532-92 & 668 | ||||
| 11 | 6695927 | 34.19 | 41.02 | |
| Vis Ø4x18 Till H124040 | ||||
| 12 | 6684599 | 2.15 | 2.58 | |
| Tube isolant 50l (ancien 250-06500-20) | ||||
| 13 | 6684597 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 6687866 | |||
| Bobine | ||||
| 15 | 6695939 | 38.26 | 45.92 | |
| Carter de vilebrequin Assy (ancien 072-06500-90) | ||||
| 21 | 6686574 | 42.20 | 50.64 | |
| Joint de carter (ancien 090-06500-20) | ||||
| 22 | 6686720 | 1.15 | 1.38 | |
| Joint d'huile | ||||
| 23 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 24 | 6684608 | 3.80 | 4.56 | |
| Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23 | ||||
| 25 | 6684604 | 2.15 | 2.58 | |
| Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24 | ||||
| 25 | 6684605 | 2.15 | 2.58 | |
| Cale d'arbre de transmission 0.10 (ancien 330-0020 | ||||
| 25 | 6689177 | 1.15 | 1.38 | |
| Cale d'arbre de transmission 0.15 (ancien 330-0020 | ||||
| 25 | 6689178 | 1.15 | 1.38 | |
| Caoutchouc anti-vibrateur | ||||
| 26 | 6691822 | 1.15 | 1.38 | |
| Boulon à tête cylindrique hexagonale M5x30 S (anci | ||||
| 27 | 6684786 | 2.15 | 2.58 | |
| Roto Magneto Comp. | ||||
| 28 | 6687389 | 26.16 | 31.40 | |
| Rondelle M8 (ancien 992-01080-011) | ||||
| 29 | 6684611 | 2.15 | 2.58 | |
| Bague | ||||
| 30 | 6684971 | 1.04 | 1.24 | |
| Écrou M8 (ancien 991-01080-011/327325/332299/72660 | ||||
| 31 | 6684612 | 2.15 | 2.58 | |
| Boulon d'étude 6x22 (ancien 100-02100-20) | ||||
| 32 | 6686771 | 1.15 | 1.38 | |
| Joint de tuyau d'admission (ancien 403-06500-20) | ||||
| 41 | 6689891 | 1.15 | 1.38 | |
| Set d'isolant de carburateur, de rechange | ||||
| 42 | 6689966 | 6.93 | 8.31 | |
| Boulon à trou hexagonal 5x25ws (ancien 994-64050-2 | ||||
| 43 | 6695515 | 1.15 | 1.38 | |
| Joint de carburateur (ancien 402-06500-20) | ||||
| 44 | 6689839 | 1.15 | 1.38 | |
| Joint torique P-15 | ||||
| 45 | 6698966 | 1.04 | 1.24 | |
| Corps de nettoyeur complet (ancien 423-06500-81/66 | ||||
| 46 | 6690119 | 4.45 | 5.34 | |
| Collier 7.5 (ancien 470-06500-20) | ||||
| 47 | 6690804 | 1.15 | 1.38 | |
| Soupape d'étranglement (ancien 528-06500-20) | ||||
| 48 | 6691272 | 2.31 | 2.78 | |
| Soupape d'étranglement (ancienne 528-0650t-20) | ||||
| 48A | 6691274 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 49 | 6684658 | |||
| Boîte de contrôle du soufflage (ancien 476-01700-2 | ||||
| 50 | 6690843 | 1.15 | 1.38 | |
| Rondelle (ancienne 992-10050-012) | ||||
| 51 | 6684662 | 2.15 | 2.58 | |
| Vis M5x60 (ancien 990-11050-602) | ||||
| 52 | 6684660 | 2.15 | 2.58 | |
| Éponge de nettoyage | ||||
| 53 | 6690364 | 1.15 | 1.38 | |
| Couvercle du filtre à air | ||||
| 54 | 6690417 | 5.94 | 7.12 | |
| Vis spéciale (ancien 380-0637c-20) | ||||
| 55 | 6689737 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 56 | 6690482 | |||
| Set de carburateur | ||||
| 56A | 6690487 | 72.30 | 86.76 | |
| Tuyau de protection (ancien 223-06500-90) | ||||
| 57 | 6685247 | 2.31 | 2.78 | |
| Clip D6 (ancien 680-00070-20) | ||||
| 58 | 6685198 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 59 | 6684620 | |||
| Pas d'informations disponibles, non commandable | ||||
| 60 | 6691582 | |||
| Collier 5.8 (ancien 659-00801-20) | ||||
| 61 | 6692244 | 1.15 | 1.38 | |
| Boulon à trou hexagonal 5x18ps (ancien 994-63050-1 | ||||
| 62 | 6695505 | 1.15 | 1.38 | |
| Capuchon pivotant (ancien 560-07120-21/6684628) | ||||
| 63 | 6691337 | 1.15 | 1.38 | |
| Capuchon de réservoir D Ass'y, noir (ancien 595-06 | ||||
| 64 | 6691763 | 7.59 | 9.10 | |
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 65 | 6685139 | 5.94 | 7.12 | |
| Tuyau de carburant 2.5x4x80 (ancien 700-02504-08) | ||||
| 66 | 6692347 | 1.15 | 1.38 | |
| Tuyau de carburant 2.5x4x70 (ancien 700-02504-07) | ||||
| 67 | 6692346 | 1.15 | 1.38 | |
| Grommet de retour (ancien 6684627) | ||||
| 68 | 6697846 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 69 | 6684625 | |||
| Protecteur de silencieux (ancienne 738-06600-20) | ||||
| 81 | 6692799 | 5.61 | 6.74 | |
| Joint de silencieux (ancien 737-06500-20) | ||||
| 82 | 6692744 | 1.15 | 1.38 | |
| Bouclier thermique | ||||
| 83 | 6687252 | 2.31 | 2.78 | |
| Ensemble de silencieux (ancien 704-06504-91) | ||||
| 84 | 6692477 | 13.04 | 15.64 | |
| Bague | ||||
| 85 | 6684661 | 2.15 | 2.58 | |
| Boulon de Tête de Douille Hex. M5x50 (ancien 990-5 | ||||
| 86 | 6685114 | 1.15 | 1.38 | |
| Passe-câble (ancien 203-0604a-20) | ||||
| 87 | 6688050 | 1.15 | 1.38 | |
| Boulon Hex. Trou 4x18ps (ancien 994-63040-184) | ||||
| 88 | 6695502 | 1.15 | 1.38 | |
| EMBRAYAGE À GLISSEMENT COMPLET | ||||
| 89 | 6688494 | 9.74 | 11.68 | |
| Vis autotaraudeuse D4.5x16 (ancien 990-72045-164/7 | ||||
| 90 | 6684636 | 2.15 | 2.58 | |
| Boulon 4x12ps (ancien 994-25040-128) | ||||
| 91 | 6695441 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 6687014 | |||
| Bobine de corde de lanceur (ancien 774-0651h-20) | ||||
| 93 | 6693072 | 5.11 | 6.14 | |
| Plaque came (ancienne 759-0651h-20) | ||||
| 94 | 6684678 | 6.44 | 7.72 | |
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 95 | 6684677 | 8.58 | 10.29 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 96 | 6684675 | 11.55 | 13.86 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 97 | 6684679 | 2.15 | 2.58 | |
| Corde 3x890 (ancien 783-0651h-20) | ||||
| 98 | 6693172 | 2.31 | 2.78 | |
| Poignée de démarrage | ||||
| 99 | 6693237 | 1.15 | 1.38 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 100 | 6684681 | 13.20 | 15.84 | |
| Déflecteur (ancien 132-06602-20) | ||||
| 101 | 6687209 | 6.44 | 7.72 | |
| Pince d'allumage (ancien 788-0651h-20) | ||||
| 102 | 6684685 | 4.29 | 5.14 | |
| Ressort de griffe de démarrage (ancien 790-06097-2 | ||||
| 103 | 6684684 | 4.29 | 5.14 | |
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 104 | 6685101 | 1.15 | 1.38 | |
| Vis de réglage de l'accélérateur (ancien 548-25140 | ||||
| 111 | 6684698 | 4.29 | 5.14 | |
| Pivot (ancien 539-25120-20) | ||||
| 112 | 6684697 | 6.44 | 7.72 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 113 | 6684696 | 2.15 | 2.58 | |
| Soupape de commande d'acceleration comp. (ancien 4 | ||||
| 114 | 6684883 | 18.75 | 22.50 | |
| O-RING (ancien 550-25100-20) | ||||
| 115 | 6684695 | 4.29 | 5.14 | |
| Jet principal #40 (ancien 599-2000w-40) | ||||
| 116 | 6691845 | 4.45 | 5.34 | |
| Gicleur principal #34.5 (ancien 599-200bw-34) | ||||
| 116A | 6691888 | 6.28 | 7.53 | |
| Joint de pompe (ancien 577-25100-20) | ||||
| 117 | 6691457 | 7.10 | 8.52 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 118 | 6684693 | 8.58 | 10.29 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 119 | 6684700 | 4.29 | 5.14 | |
| Corps de pompe Comp. (ancien 575-25147-80/6691428) | ||||
| 120 | 6691430 | 36.15 | 43.38 | |
| Plus disponible, pas de remplacement | ||||
| 121 | 6685220 | |||
| Plus disponible, pas de remplacement | ||||
| 122 | 6690827 | |||
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 123 | 6685222 | 4.45 | 5.34 | |
| Vis de réglage (ancienne 548-25101-20) | ||||
| 124 | 6691312 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 131 | 6688678 | |||
| Bague d'arrêt C-15, externe (ancien 993-50015-002) | ||||
| 132 | 6695285 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 133 | 6697745 | |||
| Pas d'informations disponibles, non commandable | ||||
| 134 | 6697745 | |||
| Plus disponible, pas de remplacement | ||||
| 135 | 6688570 | |||
| Plaque de guidage (ancienne 075-33160-20) | ||||
| 136 | 6686612 | 1.15 | 1.38 | |
| Tige de came (ancienne 101-33190-20) | ||||
| 137 | 6686811 | 5.78 | 6.93 | |
| Engrenage 2 Comp. (ancien 292-33194-80) | ||||
| 138 | 6688625 | 30.25 | 36.30 | |
| Joint de carter d'engrenage (ancien 303-33160-20) | ||||
| 139 | 6688909 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 140 | 6692101 | |||
| Guide de coupe 858l M6 (ancien 122-33158-20) | ||||
| 141 | 6687133 | 28.14 | 33.76 | |
| Plaque de protection (ancien 136-3318b-20) | ||||
| 142 | 6687288 | 17.40 | 20.88 | |
| Vis à tête fraisée à trou hexagonal 6x16 (ancien 9 | ||||
| 143 | 6695073 | 1.15 | 1.38 | |
| Boulon à tête fraisée à trou hexagonal 6x25 (ancie | ||||
| 143A | 6695075 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 144 | 6686654 | |||
| Cutter B (820l) (ancien 121-3315a-20/ 6687109) | ||||
| 145 | 6687108 | 50.21 | 60.26 | |
| Couteau supérieur (a) | ||||
| 146 | 6687082 | 48.25 | 57.90 | |
| Boulon à trou hexagonal 4x15/s (ancien 994-61040-1 | ||||
| 147 | 6695487 | 2.31 | 2.78 | |
| COMP. DE GRAISSEUR (VIEUX 300-32250-80) | ||||
| 148 | 6688643 | 1.15 | 1.38 | |
| Boulon à trou hexagonal 6x18/s (ancien 994-61060-1 | ||||
| 149 | 6695495 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 150 | 6687187 | |||
| Boulon | ||||
| 151 | 6687158 | 1.15 | 1.38 | |
| Porte-lame (ancien 128-37904-20) | ||||
| 152 | 6687181 | 2.31 | 2.78 | |
| Porte-lame (ancien 128-33202-20) | ||||
| 152A | 6687180 | 2.31 | 2.78 | |
| Plaque d'appui depuis C192401 | ||||
| 153 | 6690764 | 4.45 | 5.34 | |
| Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766) | ||||
| 154 | 6695175 | 1.15 | 1.38 | |
| Bague | ||||
| 155 | 6684639 | 2.15 | 2.58 | |
| Bague | ||||
| 156 | 6684822 | 2.15 | 2.58 | |
| Boulon | ||||
| 157 | 6687168 | 1.15 | 1.38 | |
| Poignée B Comp. (ancien 051-33185-81 et 6686310) | ||||
| 158 | 6686311 | 14.21 | 17.06 | |
| Poignée de prise (ancien 165-37590-20) | ||||
| 159 | 6684708 | 6.44 | 7.72 | |
| Ecrou de bride | ||||
| 160 | 6695170 | 1.15 | 1.38 | |
| Bague | ||||
| 161 | 6684639 | 2.15 | 2.58 | |
| Bague | ||||
| 162 | 6695219 | 1.15 | 1.38 | |
| Couverture de cutter, L-773 (ancien 138-33215-20) | ||||
| 163A | 6687308 | 5.11 | 6.14 | |
| Boîtier d'engrenage B (ancien 301-33160-21) | ||||
| 164 | 6688844 | 7.50 | 9.00 | |
| Écrou à ressort 6 (ancien 994-40060-011) | ||||
| 165 | 6695475 | 1.15 | 1.38 | |
| Plaque de collecte, oblongue (ancien 350-33210-20) | ||||
| 166 | 6689539 | 17.55 | 21.06 | |
| Plus disponible, pas de remplacement | ||||
| 167 | 6695485 | |||
| Roulement à billes 608 Zz C3 | ||||
| 168 | 6695547 | 3.30 | 3.96 | |
| Boulon à trou hexagonal 4x15/s (ancien 994-61040-1 | ||||
| 171 | 6695487 | 2.31 | 2.78 | |
| Boulon à trou hexagonal M5x35 (ancien 990-51050-35 | ||||
| 172 | 6684934 | 2.15 | 2.58 | |
| Porte-poignée (ancien 057-33234-20) | ||||
| 173 | 6686362 | 5.11 | 6.14 | |
| Amortisseur en caoutchouc (ancien 060-33250-20) | ||||
| 174 | 6686398 | 2.31 | 2.78 | |
| Support de Poignée Comp. (ancien 058-33181-80) | ||||
| 175 | 6686369 | 5.11 | 6.14 | |
| Terminal Terre (ancien 176-33410-20) Nouveau | ||||
| 176 | 6687800 | 2.10 | 2.52 | |
| Boulon à trou hexagonal 5x12/s (ancien 994-61050-1 | ||||
| 177 | 6695489 | 2.10 | 2.52 | |
| Poignée A (ancienne 053-33231-22) Nouveau | ||||
| 181 | 6686338 | 4.95 | 5.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 182 | 6686349 | |||
| Levier d'accélérateur (ancien 230-33210-20) | ||||
| 183 | 6688229 | 2.31 | 2.78 | |
| Levier de sécurité (ancien 231-33210-20) | ||||
| 184 | 6688238 | 2.31 | 2.78 | |
| Ressort du levier d'accélérateur (ancien 061-32600 | ||||
| 185 | 6686414 | 2.31 | 2.78 | |
| Bouton d'arrêt comp. (ancien 170-33180-80) | ||||
| 186 | 6687765 | 8.41 | 10.10 | |
| Bouton d'arrêt Mark (ancien 925-32530-20) | ||||
| 187 | 6694585 | 1.15 | 1.38 | |
| Terminal de terre (ancien 319-37900-20) | ||||
| 188 | 6689128 | 2.31 | 2.78 | |
| Capuchon (ancien 765-32120-20) | ||||
| 189 | 6693002 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 190 | 6695412 | |||
| Vis 4x25/ws (ancienne 994-16040-251) | ||||
| 191 | 6695411 | 1.15 | 1.38 | |
| Poignée Assy (ancien 055-3318b-91) | ||||
| 192 | 6686357 | 28.14 | 33.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 193 | 6686274 | |||
| Câble d'accélérateur 270+49 (ancien 885-03014-80 & | ||||
| 194 | 6693877 | 4.45 | 5.34 | |
| Tube de protection 7x165l (ancien 164-07016-50) | ||||
| 195 | 6687525 | 1.05 | 1.26 | |
| Vis 4x16ws (ancien 994-16040-161) | ||||
| 196 | 6695404 | 1.15 | 1.38 | |
| Écrou de blocage en nylon 4 (ancien 991-78040-010) | ||||
| 197 | 6695163 | 1.15 | 1.38 | |
| Vis 3x10 (ancien 994-31030-101) | ||||
| 198 | 6684913 | 2.15 | 2.58 | |
| Bouton Stop (ancien 258-11650-20) | ||||
| 199 | 6688366 | 1.15 | 1.38 | |
| Bride de cordon (ancien 198-33130-20) | ||||
| 200 | 6688015 | 1.15 | 1.38 | |
| Clé Mixte 10/19mm (ancienne 013-29323-50/668566) | ||||
| 501 | 6685257 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6684813 | |||
| Plaque de nom Tht2510s (ancien 906-06618-20) Nouve | ||||
| 601 | 6694195 | 1.05 | 1.26 | |
