Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TCS51EAP'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Hikoki TCS51EAP

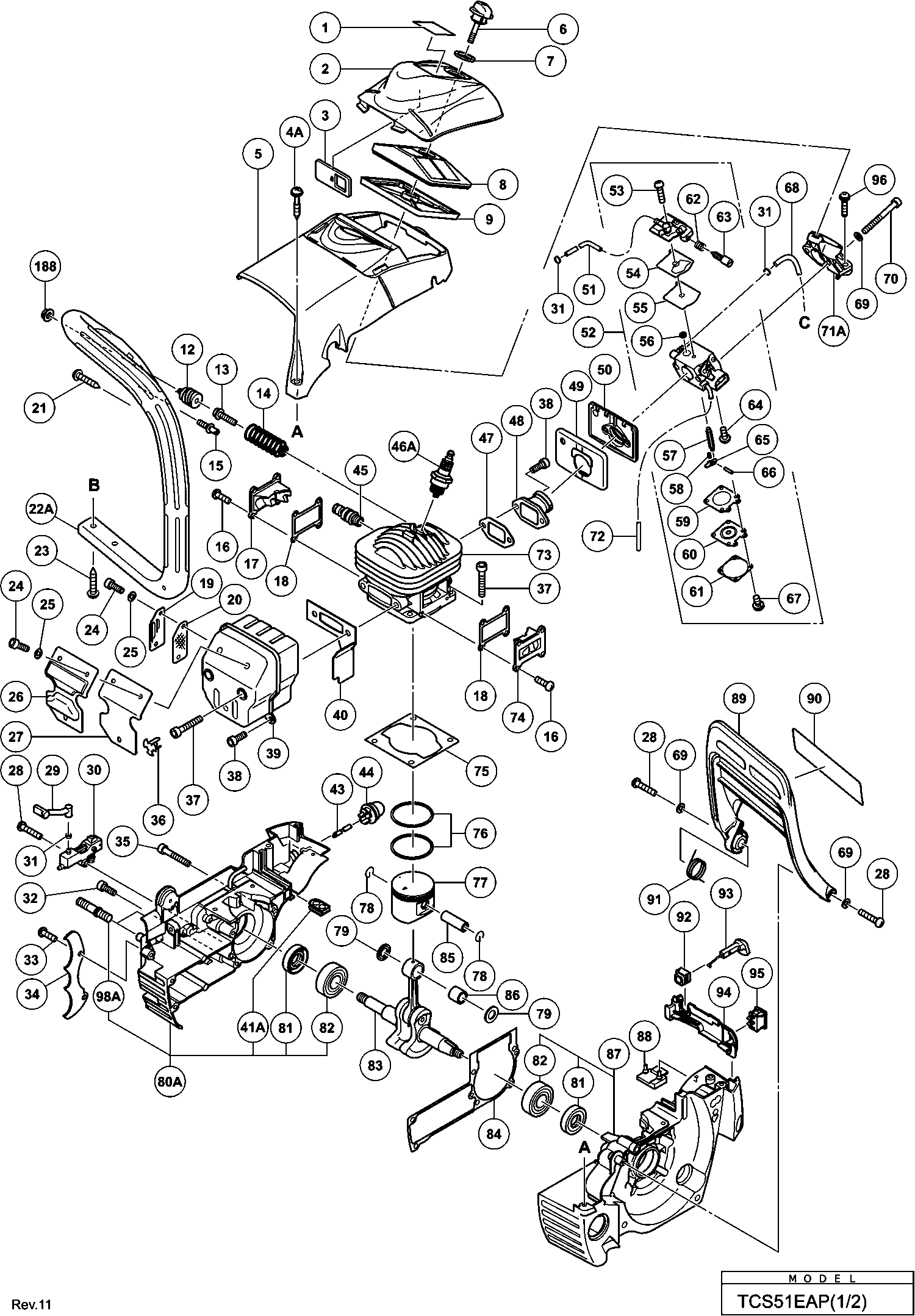

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki TCS51EAP

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Etiquette de démarrage (c51) (ex)
1 6698919@1417 1.20 1.44

Couvercle de filtre à air (c51)
2 6698568@1417 4.20 5.04

Plaque de volet
3 6698569@1417 1.20 1.44

Boulon du set de couverture (ancien 6696903)
4A 6699189@1417 1.04 1.24

Couvercle de cylindre
5 6698708@1417 14.30 17.16

Bouton de nettoyeur (vermillon)
6 6698595@1417 1.20 1.44

Emballage de Bouton
7 6698570@1417 1.20 1.44

Plus disponible, pas de remplacement
8 6698563@1417

Elément de filtre à air (a)
9 6698562@1417 4.20 5.04

Pas d'informations disponibles, non commandable
10 6698449@1417

Bague
11 6696885@1417 1.05 1.26

Porte-ressort
12 6698429@1417 2.10 2.52

Vis à tête hexagonale M6x20
13 881722@1417 1.80 2.16

Ressort Antivibration
14 6698428@1417 2.10 2.52

Boulon de Set d'Amortisseur
15 6685413@1417 1.05 1.26

Vis de blocage d'étanchéité M4x10
16 6696835@1417 1.20 1.44

Vis Ø 4*10
16A 324082@1417 1.65 1.98

Couvercle de soupape d'échappement (b)
17 6698539@1417 2.10 2.52

Joint de couvercle (c51)
18 6698540@1417 1.20 1.44

Tuyau d'échappement
19 6698903@1417 1.20 1.44

Grille d'échappement
20 6698575@1417 1.20 1.44

Vis auto-taraudeuse (avec bride) D5x25 (noir)
21 305558@1417 1.04 1.24

Poignée d'arc
22A 6699026@1417 14.03 16.83

Vis autotaraudeuse D5x20 avec bride (noir)
23 302089@1417 1.05 1.26

Vis Ø4x10 (paquet de 10) Till 12.2017
24 949812@1417 2.40 2.88

Rondelle de boulon M4 (noir) Pour 220v-240v
25 323210@1417 1.05 1.26

Protecteur de silencieux
26 6698904@1417 2.10 2.52

Grille de protection du pot d'échappement
27 6698905@1417 1.20 1.44

Vis Cj 65vai (paquet de 10)
28 949219@1417 1.20 1.44

Conduite d'huile
29 6698900@1417 4.65 5.58

Pas d'informations disponibles, non commandable
30 6698554@1417

Clip D6
31 6685311@1417 1.05 1.26

Boulon hexagonal M5
32 6685412@1417 1.05 1.26

Vis de serrure d'étanchéité M5x12
33 6698901@1417 1.20 1.44

Pas d'informations disponibles, non commandable
34 6685400@1417

Boulon de tête de douille hexagonale de serrure d'
35 6698902@1417 1.20 1.44

Capuchon de silencieux
36 6698706@1417 1.20 1.44

Boulon de tête de douille hexagonale de serrure d'
37 6698899@1417 1.20 1.44

Boulon de tête de douille hexagonale M5x12 (préend
38 6696836@1417 1.20 1.44

Échappement
39 6698573@1417 62.70 75.24

Emballage de Silencieux (c51)
40 6698576@1417 6.60 7.92

Grommet de carburant
41A 6699944@1417 1.04 1.24

Jeu de Ver Inclus. 11,134,134a (jusqu'à 1.2016)
42 6600928@1417 8.85 10.62

Tuyau de carburant 2.5x4x90 (ancien 700-02504-09)
43 6685267@1417 1.15 1.38

Pompe d'amorçage Comp. (ancien 442-25143-80)
44 6685139@1417 5.94 7.12

Décompression.
45 6698541@1417 22.83 27.39

Pas d'informations disponibles, non commandable
46A 6699320@1417

Joint
47 6698549@1417 1.20 1.44

Admission (cs51)
48 6698906@1417 13.35 16.02

Cab. Caoutchouc isolant
49 6698551@1417 2.10 2.52

Isolateur de carburateur (c51)
50 6698552@1417 2.10 2.52

Conduit de carburant (fkm)
51 6698907@1417 7.95 9.54

Carburateur Ass'y
52 6698705@1417 114.13 136.95

Vis (ancien 514-25001-20)
53 6685210@1417 1.15 1.38

Joint de pompe (ancien 577-25007-20)
54 6685212@1417 2.31 2.78

Diaphragme de pompe (ancien 576-25006-20)
55 6685213@1417 4.45 5.34

Écran d'entrée (ancien 578-25007-20)
56 6684700@1417 4.29 5.14

Valve à aiguille (ancien 603-25012-20)
57 6685215@1417 5.28 6.33

Ressort de soupape (ancien 477-25088-20)
58 6690873@1417 4.45 5.34

Garniture de diaphragme (ancien 475-25038-20)
59 6685220@1417 2.31 2.78

Diaphragme de mesure (ancien 474-25601-20)
60 6684690@1417 18.00 21.60

Couvercle de diaphragme (ancien 476-25004-20)
61 6685222@1417 4.45 5.34

Ressort de réglage au ralenti (ancien 463-25012-20
62 6690766@1417 2.31 2.78

Vis de réglage au ralenti (ancien 462-25016-20)
63 6685298@1417 2.31 2.78

Vis de fixation de goupille de charnière (ancien 5
64 6685218@1417 2.31 2.78

Levier de contrôle (ancien 473-25001-20)
65 6685217@1417 3.30 3.96

Broche de charnière (ancien 605-25001-20)
66 6685219@1417 1.15 1.38

Vis de réglage (ancien 548-25012-20)
67 6685223@1417 1.15 1.38

Tuyau de Carburant
68 6698908@1417 4.65 5.58

Bague
69 6685408@1417 1.05 1.26

Boulon à tête hexagonale M5x45
70 6696317@1417 1.20 1.44

Support de nettoyeur (c51)
71A 6698553@1417 2.10 2.52

Tuyau de Carburant
72 6698721@1417 9.75 11.70

Cylindre
73 6698537@1417 62.70 75.24

Couvercle de soupape d'échappement (a)
74 6698538@1417 2.10 2.52

Emballage de cylindre
75 6698542@1417 1.20 1.44

Anneau de piston
76 6698534@1417 9.15 10.98

Piston (44) (m)
77 6698909@1417 24.75 29.70

Clip de Cir
78 6696854@1417 1.05 1.26

Collier de boulon de piston
79 6698910@1417 2.10 2.52

Carter de moteur (b) Ass'y (ancien 6698531)
80A 6699945@1417 76.04 91.24

Joint d'huile
81 6698914@1417 3.15 3.78

Roulement à billes
82 6202C3@1417 4.35 5.22

Vilebrequin
83 6698532@1417 55.14 66.16

Joints de carter d' manivelle (c51)
84 6698535@1417 2.10 2.52

Axe de piston
85 6696855@1417 2.10 2.52

Roulement A Aiguilles
86 6698911@1417 9.15 10.98

Carter De Moteur
87 6698530@1417 66.55 79.86

Amortisseur arrière
88 6698709@1417 1.20 1.44

Poignée de frein
89 6698572@1417 6.60 7.92

Ressort
91 6698912@1417 1.20 1.44

Caoutchouc de tige de starter
92 6685369@1417 1.05 1.26

Bouton d'Étranglement
93 6698593@1417 1.20 1.44

Plaque d'opération
94 6698565@1417 1.20 1.44

Interrupteur d'arrêt
95A 6601275@1417 1.35 1.62

Boulon à tête hexagonal creux M5x20 (avec bouton)
96 6698988@1417 1.20 1.44

Boulon de Barre de Chaîne
98A 6699029@1417 1.04 1.24

Pas d'informations disponibles, non commandable
99 6601583@1417

Pas d'informations disponibles, non commandable
111 6698936@1417

ECROU M8
112 6698581@1417 1.20 1.44

Écrou à embase M8
112A 6699028@1417 1.04 1.24

Couvercle Latéral
113A 6698585@1417 40.01 48.02

Boulon de traction de chaîne
114 6698591@1417 6.90 8.28

Pas d'informations disponibles, non commandable
115 6698710@1417

Plaque de guidage (b)
116 6698592@1417 3.15 3.78

Pas d'informations disponibles, non commandable
117 6698642@1417

Grommet d'huile (a)
118 6696868@1417 1.05 1.26

Conduite de carburant (ancien 6698453)
119 6698719@1417 9.75 11.70

Bague
120 6685407@1417 1.05 1.26

Filtre à huile
121 6698455@1417 1.05 1.26

Corps de filtre à huile
122 6698536@1417 2.25 2.70

Plaque de guidage (a)
123 6698561@1417 3.15 3.78

Amortisseur (c51)
124 6698913@1417 1.20 1.44

Attrape-Chaîne
125A 6699027@1417 1.04 1.24

Lien de Frein
126 6698587@1417 4.65 5.58

Élément de freinage
127 6698588@1417 3.15 3.78

Bande de frein
128 6698589@1417 6.15 7.38

Rouleau à aiguilles D3
129 6685391@1417 1.05 1.26

Couvercle de lien de frein
130 6698590@1417 3.15 3.78

Embrayage
131 6698560@1417 13.80 16.56

Rondelle
132 6696882@1417 2.10 2.52

BOITE D'ACCOUPLEM.
133 6698558@1417 13.80 16.56

Roulement A Aiguilles
134 6696884@1417 5.10 6.12

Pignon d'anneau
135 6698557@1417 5.70 6.84

Bague
136 6698556@1417 1.20 1.44

Couvercle de pompe à huile
137 6698555@1417 2.10 2.52

Vis sans fin
138A 6600927@1417 4.95 5.94

Filtre
139 6685371@1417 1.05 1.26

Valve
140 6685370@1417 2.10 2.52

Vis Ø 4*16 Noir
141 305812@1417 1.04 1.24

Poignée Arrière
142 6698805@1417 1.05 1.26

Blocage de l'interrupteur
143 6685350@1417 1.05 1.26

Ressort de levier d'accélérateur (ancien 6685349)
144A 6600341@1417 1.04 1.24

Poignée arrière
146 6698579@1417 24.75 29.70

Goupille à Ressort 5x25 (ancien 993-26005-254)
147 6685282@1417 1.15 1.38

Tirant DF 700
148 6698564@1417 1.20 1.44

Levier d'accélérateur (vermillon)
149 6698916@1417 1.20 1.44

Capuchon de Valve d'Air
150 6698580@1417 4.65 5.58

Capuchon intérieur Ass'y
151 6685351@1417 4.50 5.40

Passthrough de carburant (ancien 701-72930-20)
152 6696167@1417 1.15 1.38

Ensemble de corps de filtre à pompe (ancien 675-11
153 6692285@1417 7.26 8.72

Amortisseur avant
154 6696873@1417 1.05 1.26

Porte-ressort
155 6698409@1417 2.10 2.52

Vis à tôle à bride D6
156 6696872@1417 1.05 1.26

Ressort Antivibration
157 6698408@1417 2.10 2.52

Étiquette marque réservoir
158 6698921@1417 1.20 1.44

Emballage du bouchon de réservoir (ancien 630-3252
159 6685179@1417 1.15 1.38

Bouchon de réservoir complet
160 6698854@1417 4.20 5.04

Pince pour cordon
161 988054@1417 1.04 1.24

Capuchon de fiche
162 6698548@1417 2.10 2.52

Câble (a)
163 6698545@1417 2.10 2.52

Cordon (b)
164 6698546@1417 1.20 1.44

Pas d'informations disponibles, non commandable
165A 6699180@1417

Bobine
166 6698544@1417 45.65 54.78

Boulon à tête hexagonale M4x18 (avec rondelles)
167 6696326@1417 1.20 1.44

Magnéto Ass'y
168 6698918@1417 22.83 27.39

Rotor de magnéto
169 6698543@1417 17.19 20.62

Ressort de Griffe de Démarreur (b)
170A 6699405@1417 1.05 1.26

Rondelle 0.8
171 6696857@1417 1.05 1.26

Crampon de démarrage
172 6696877@1417 2.10 2.52

Chim
173 6696434@1417 1.04 1.24

Boulon
174 6696878@1417 1.05 1.26

Déflecteur d'air
175 6698571@1417 4.20 5.04

Démarreur à rappel (ancien 6698583)
176A 6699421@1417 18.43 22.11

Pas d'informations disponibles, non commandable
177 6698895@1417

Bouchon de réservoir complet
179 6698358@1417 4.20 5.04

VIS DE BLOCAGE
180 6699477@1417 1.04 1.24

Rondelle (1)
181 6699474@1417 1.04 1.24

Bobine
182 6699482@1417 3.30 3.96

Plus disponible, pas de remplacement
183 6699480@1417

Corde de démarrage
184 6699470@1417 1.04 1.24

Bouton de démarrage
185 6699466@1417 1.50 1.80

Ensemble de poignée de départ
186 6699472@1417 2.25 2.70

Enveloppe De Ventilateur
187 6699488@1417 16.78 20.13

Écrou M6
188 329934@1417 1.73 2.07

Pas d'informations disponibles, non commandable
501 6698577@1417

Clé Combi en Bote 13x19
502 6698582@1417 4.65 5.58
