Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TCS27EPAP'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Hikoki TCS27EPAP

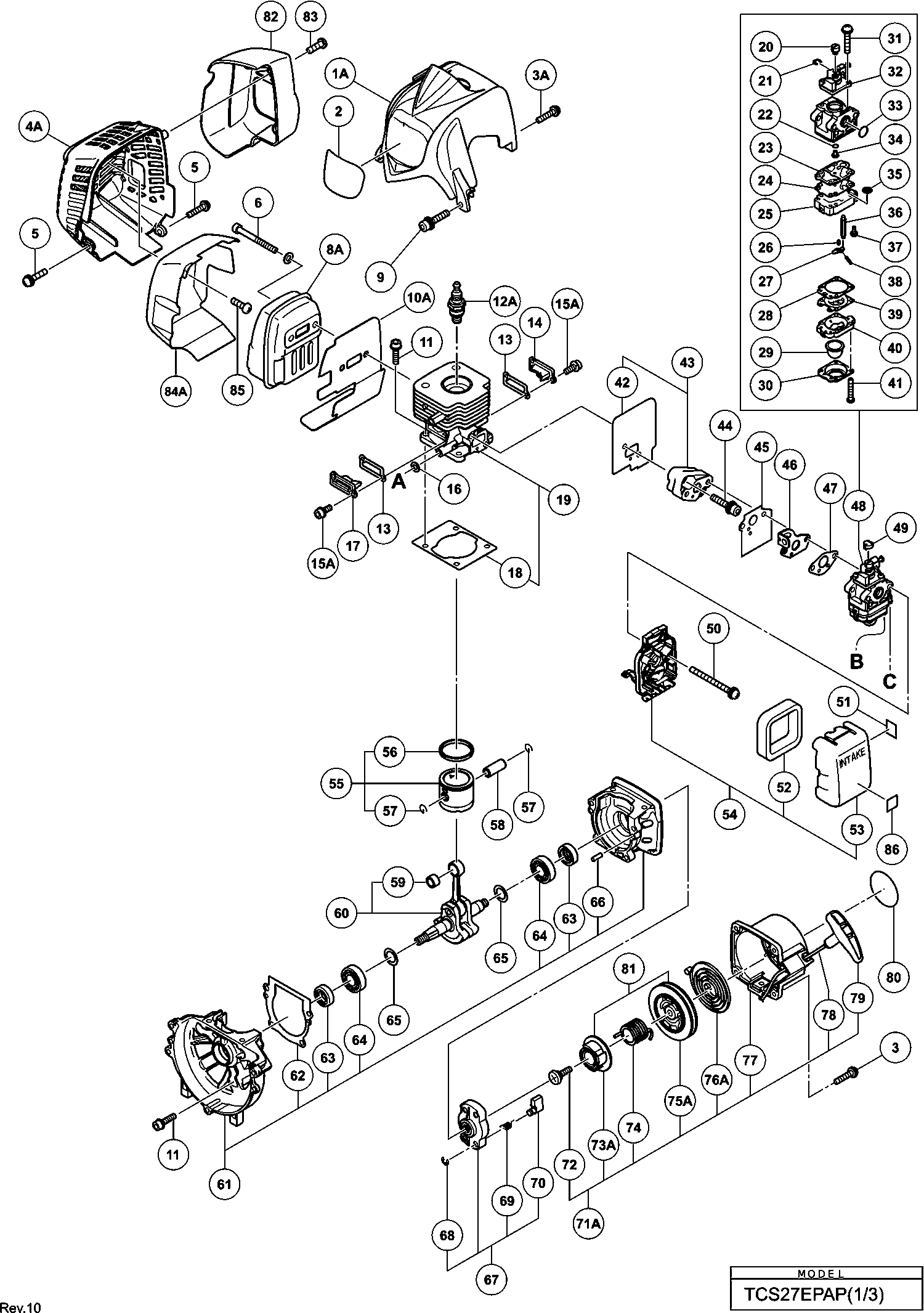

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki TCS27EPAP

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Couvercle de cylindre
1A 6697921 6.10 7.32
Etiquette Tanaka Nouveau
2 6696339 1.20 1.44
Vis M4 (noire)
3A 6699780 1.04 1.24
Couvercle de silencieux depuis 11 2013 (ancien 669
4A 6600336 6.45 7.74
Vis 5x16/ps (ancienne 994-15050-162)
5 6695386 1.15 1.38
Boulon Hex. Trou 6x65 (ancien 990-51060-653)
6 6695067 1.15 1.38
Bague
7 6684639 2.15 2.58
Silencieux (b)
8A 6600004 25.85 31.02
Boulon à tête hexagonale M5x30 avec verrou d'étanc
9 6698950 1.20 1.44
PROTECTEUR THERMIQUE
10A 6600324 1.35 1.62
Boulon à trou hexagonal M5x20/s (ancien 994-61050-
11 6695491 1.15 1.38
Bougie Bmr7a
12A 6699316 8.91 10.70
Joint du couvercle
13 6697684 1.04 1.24
Couvercle de soupape d'échappement (a)
14 6698484 2.10 2.52
Boulon à trou hexagonal M4x12/s (ancien 994-61040-
15A 6684595 2.15 2.58
Rondelle (ancien 182-0186a-20)
16 6684600 2.15 2.58
Couvercle de soupape d'échappement (b)
17 6698485 2.10 2.52
Joint de Cylindre
18 6697681 1.04 1.24
Ensemble de cylindres Pn
19 6697679 33.58 40.29
Pivot (ancien 539-25120-20)
20 6684697 6.44 7.72
Bague d'arrêt (ancien 489-25100-20)
21 6684696 2.15 2.58
O-RING (ancien 550-25100-20)
22 6684695 4.29 5.14
Joint de pompe (ancien 577-25292-20 & 6696321)
23 6684692 29.19 35.02
Diaphragme de pompe (ancien 576-25100-20 & 6696325
24 6684693 8.58 10.29
Corps de pompe
25 6699942 14.38 17.25
Ressort de levier de mesure
26 6696323 4.63 5.55
Levier de contrôle (ancien 473-25001-20)
27 6685217 3.30 3.96
Joint de diaphragme (ancien 475-25153-20)
28 6684691 8.58 10.29
Corps d'amorçage (ancien 447-25108-20)
29 6684689 6.44 7.72
Couvercle de membrane (ancien 476-25151-20)
30 6684688 8.58 10.29
Vis de réglage de l'accélérateur (ancien 548-25140
31 6684698 4.29 5.14
Soupape de commande d'acceleration comp. (ancien 4
32 6684883 18.75 22.50
Pas d'informations disponibles, non commandable
33 6695670
Gicleur principal #32
34 6699943 5.11 6.14
Écran d'entrée (ancien 578-25007-20)
35 6684700 4.29 5.14
Valve à aiguille (ancien 603-25012-20)
36 6685215 5.28 6.33
Plus disponible, pas de remplacement
37 6691305
Broche de charnière (ancien 605-25001-20)
38 6685219 1.15 1.38
Diaphragme de mesure (ancien 474-25601-20)
39 6684690 18.00 21.60
Pompe d'amorçage comp. (ancien 442-25151-80)
40 6684687 16.34 19.60
Vis de réglage (ancien 548-25151-20 & 6696324)
41 6684699 2.15 2.58
Emballage d'admission
42 6697691 1.04 1.24
Isolateur de Carburateur Set Pn
43 6698954 4.45 5.34
Boulon à tête hex. à verrouillage d'étanchéité M5x
44 6698844 1.20 1.44
Joint de carburateur (ancien 402-0656a-20)
45 6684616 2.15 2.58
Plaque de fixation du fil d'accélérateur (ancien 8
46 6684629 4.29 5.14
Joint de carburateur (ancien 402-0602K-21/6689836)
47 6684615 2.15 2.58
Carburateur Ass'y
48 6698960 40.24 48.28
Pas d'informations disponibles, non commandable
49 6684628
Vis plus 5x60ws (ancien 994-16050-601)
50 6695431 1.15 1.38
Plaque de marque (t)
51 6600327 1.04 1.24
Élément de filtre à air
52 6690347 4.45 5.34
Capuchon du purificateur d'air (ancien 424-00025-2
53 6690139 4.45 5.34
Filtre à Air
54 6698961 5.45 6.54
Ensemble de pistons Pn
55 6697683 11.05 13.26
Bague de piston (ancien 041-01700-20)
56 6686121 4.45 5.34
Circlip de goupille de piston (ancien 039-00601-20
57 6684590 2.15 2.58
Goupille de Piston (ancien 037-07045-20)
58 6684591 4.29 5.14
Roulement à aiguilles Hk0810b (ancien 999-62081-27
59 6695590 3.30 3.96
Ensemble de vilebrequin
60 6698969 21.78 26.13
Carter de Vilebrequin
61 6697687 25.11 30.14
Emballage du carter de vilebrequin
62 6697688 1.04 1.24
Joint d'huile
63 6684607 4.29 5.14
Roulement à billes 6001 C3
64 6684608 3.80 4.56
Rondelle d'arbre à cames
65 6697685 1.04 1.24
Goupille frappante 4x12 (ancien 999-05041-203)
66 6695521 1.15 1.38
Poulie de démarrage Ass'y (ancien 798-0651h-90)
67 6684681 13.20 15.84
Bague de retenue D4e (ancien 993-55040-001)
68 6685101 1.15 1.38
Ressort de griffe de démarrage (ancien 790-06097-2
69 6684684 4.29 5.14
Pince d'allumage (ancien 788-0651h-20)
70 6684685 4.29 5.14
Pas d'informations disponibles, non commandable
71A 6699995
Vis de réglage (ancienne 839-03045-20)
72 6684679 2.15 2.58
PLAQUE À CAMES
73A 6699996 2.55 3.06
Ressort d'amortisseur (ancien 758-0651h-20)
74 6684677 8.58 10.29
Bobine de corde de démarrage
75A 6699997 8.41 10.10
Ressort de rappel (ancien 780-06097-20/6697591)
76A 6684675 11.55 13.86
Boîtier de Démarreur à Rappel Comp. (ancien 772-07
77 6684673 19.06 22.88
Poignée de démarrage
79 6684680 2.15 2.58
Ass'y de Plaque de Came
81 6699691 6.10 7.32
Couvercle arrière du silencieux
82 6600335 8.55 10.26
Vis autotaraudeuse D4 depuis 11 2013
83 6600332 1.04 1.24
Protection thermique du silencieux
84A 6600422 5.70 6.84
Vis à tôle D4x10
85 6600325 1.04 1.24
Plaque de marque (t)
86 6600327 1.04 1.24
Étiquette d'amorçage depuis 11.2013 pour l'Europe
86 6699000 1.04 1.24
Vis à tôles D4
101 6697190 1.04 1.24
Poignée (b)
102 6696487 3.45 4.14
LEVIER DE VERROUILLAGE
103 6696490 1.04 1.24
Levier (1)
104 6696488 1.04 1.24
Ressort (1)
105 6698819 1.04 1.24
INTERRUPTEUR (ANCIEN 170-04063-80)
106 6685239 3.30 3.96
Cordon d'arrêt
107 6698820 2.80 3.36
Tube de protection
108 6698822 1.04 1.24
FIL D'ACCELÉRATEUR
109 6698821 4.13 4.95
Poignée (a)
110 6696486 3.45 4.14
Vis à Tête Hexagonale M5x12 / s (ancien 994-61050-
111 6684667 2.15 2.58
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
112 6684709 2.15 2.58
Caoutchouc anti-vibrateur
113 6684666 4.29 5.14
Support de tuyau (a)
114 6698643 2.10 2.52
Support de tuyau (b)
115 6698644 2.10 2.52
Caoutchouc anti-vibrateur
116 6684665 4.29 5.14
Anneau d'arrêt C-12 Extérieur
117 6684664 2.15 2.58
Boîtier de ventilateur (ancien 6698486)
118A 6697922 11.71 14.06
Tambour d'embrayage Comp. (ancien 289-52200-80)
119 6684663 19.06 22.88
Boulon d'étape (ancien 357-00601-20)
120 6689627 1.15 1.38
Bague
121 6684648 2.15 2.58
Plaque d'embrayage A (ancien 348-0602r-20)
122 6689528 1.15 1.38
Kit d'embrayage
123 6697655 6.76 8.12
Pas d'informations disponibles, non commandable
124 6697619
Écrou M8 (ancien 991-01080-011/327325/332299/72660
125 6684612 2.15 2.58
Rondelle M8 (ancien 992-01080-011)
126 6684611 2.15 2.58
Boulon à trou hexagonal 4x18ws (ancien 994-64040-1
127 6695508 1.15 1.38
Bobine
128 6698492 22.83 27.39
Câble de Terre
130 6699940 2.15 2.58
Clip
131 6699939 1.98 2.37
Écrou à bride M4
132 6699938 1.04 1.24
Cord
134 6698964 1.98 2.37
Cord
135 6697690 1.98 2.37
Rotor de magnéto
136 6698396 8.70 10.44
Tuyau de carburant Ass'y (ancien 223-0097a-90)
137 6684618 4.29 5.14
Tuyau de carburant 3x5x80 (ancien 700-03005-08)
138 6684880 2.15 2.58
Plus disponible, pas de remplacement
139A 6698402
Pas d'informations disponibles, non commandable
140 6684625
Grommet de retour (ancien 6684627)
141A 6697846 1.04 1.24
Entretoise (1)
142 6698496 1.05 1.26
Resevoir
143A 6600317 7.95 9.54
Support (ancien 940-07350-20)
144 6694787 3.30 3.96
Boulon à bride
145 6696557 1.05 1.26
Pas d'informations disponibles, non commandable
146 6684620
Clip.6.3 Dia. (ancien 680-00731-20)
147 6684619 2.15 2.58
Boulon (avec bride) L27.8
148 6698991 1.20 1.44
Ensemble de poignée de boucle anti-vibration. (anc
161 6696088 14.35 17.22
Poignée (ancien 503-3738e-20)
162 6691098 6.44 7.72
Hex.nut 6 (ancien 6684792/991-01060-041/790444)
163 6684835 2.15 2.58
Bague
164 6689681 1.15 1.38
Vis à tôle 5x20 (ancienne 993-11052-012)
165 6695255 1.15 1.38
Capuchon (a)
166 6698515 2.10 2.52
Marque de niveau (ancienne 923-33700-20)
167 6684851 2.15 2.58
Marque de niveau (ancienne 923-3738f-20)
169 6684852 2.15 2.58
Tuyau Principal Comp.
170A 6699654 48.25 57.90
Arbre d'entraînement 1829l (ancien 343-32346-20)
171 6689443 17.55 21.06
Support de poignée A (ancien 506-37300-20)
173 6691134 2.31 2.78
Boulon 6x43/p (noir) (ancien 994-23060-432)
174 6684838 2.15 2.58
Marque de réglage de l'huile (ancien 922-32345-20)
175 6694578 1.15 1.38
Coque de réservoir d'huile
176 6686138 2.31 2.78
Joint de réservoir d'huile depuis J093880
177 6699567 2.15 2.58
O-ring P-5 (ancien 999-67005-000/6698965)
178 6695661 1.15 1.38
Ecrou à pression
179 6695239 1.15 1.38
Boulon à échelon A (ancien 382-32304-20)
180 6689757 4.45 5.34
Pompe à huile Comp. (ancien 071-32344-80)
181 6686487 17.09 20.50
Pas d'informations disponibles, non commandable
182 6698965
Joint torique 1.4 (ancien 999-67001-413)
183 6695656 1.15 1.38
Bague
184 6695187 1.15 1.38
Ressort de pompe à huile (ancien 449-32304-20)
185 6690381 1.15 1.38
Comp. piston de la pompe à huile (ancien 073-32304
186 6686608 2.31 2.78
Joint torique P-15
187 6698966 1.04 1.24
Capuchon du réservoir d'huile (ancien 624-32304-92
188 6692050 12.05 14.46
Pas d'informations disponibles, non commandable
189 6695458
Boulon à trou hexagonal 5x22/s (ancien 994-61050-2
190 6695492 1.15 1.38
Pignon (1)
192 6698967 14.19 17.02
Roulement à billes
193 6684734 8.58 10.29
Roulement à billes 609z ST
194 6684735 8.58 10.29
Bague d'arrêt C-9, externe (ancien 993-50009-002)
195 6695281 1.15 1.38
Arrêt Anneau C-24.inner (ancien 993-51024-002)
196 6684732 2.15 2.58
Bague
197 6693248 1.15 1.38
Boulon à trou hexagonal 5x10 (ancien 990-51050-103
198 6695042 1.15 1.38
Roulement à billes
199 6695568 5.61 6.74
Came (ancien 452-32344-20)
200 6690428 1.15 1.38
Roue Dentee (1)
201 6698968 18.45 22.14
Roulement à billes
202 6697603 4.63 5.55
Anneau d'arrêt C-28.inner (ancien 993-51028-002)
203 6684741 2.15 2.58
Collier (ancien 031-32344-20)
204 6685962 3.30 3.96
Couronne Comp.,3/8"(ancien 319-32304-80)
205 6689117 36.15 43.38
Ecrou de bride
206 6695170 1.15 1.38
Couvercle latéral comp. (ancien 039-32304-80)
207 6686038 5.11 6.14
Petite Vis 4x12ws (ancien 994-16040-126)
209 6695403 1.15 1.38
Assemblée de filtre (ancien 486-32345-90)
211 6690913 2.31 2.78
Filtre à huile (ancien 487-32345-20)
212 6690917 1.15 1.38
Bague
213 6684661 2.15 2.58
Tuyau de carburant 3x5x60 (ancien 700-53005-06)
214 6692414 1.15 1.38
Tuyau de carburant 3x5x75 (ancien 700-53005-07)
215 6692415 1.15 1.38
Banjo, Pompe à Huile (ancien 082-32304-20)
216 6686637 1.15 1.38
Ajusteur de pompe à huile (ancien 501-32304-21)
217 6691066 4.45 5.34
Bague d'arrêt E-6 (ancien 993-55060-001)
218 6695311 1.15 1.38
Marque d'huile (ancien 921-32345-20)
219 6694576 1.15 1.38
Caisse (ancien 019-32304-22)
220 6685793 14.35 17.22
Régulateur de tension de chaîne complet (ancien 11
221 6687063 4.45 5.34
Boulon de serrage de la barre de chaîne (ancien 10
222 6686803 4.45 5.34
Plaque de guidage (ancien 6690726)
223 6697596 3.30 3.96
Broche de frappe pour chaîne (ancien 122-32344-21)
224 6687130 4.45 5.34
Pas d'informations disponibles, non commandable
225A 6699679
Pas d'informations disponibles, non commandable
226 6686875
Ecrou de serrage pour guide de chaine (ancien 121-
227 6687105 1.15 1.38
Clé à tuyau combinée 13x19 Minus (ancien 883-32600
501 6693809 4.45 5.34
Pas d'informations disponibles, non commandable
502 6684766
Pas d'informations disponibles, non commandable
503 6684813
Couverture de chaîne 10" (ancien 941-32333-20)
504 6694796 6.28 7.53
Pas d'informations disponibles, non commandable
505 6692867
Trousse de réparation
603 6600037 40.98 49.17

Votre panier contient 0 de produits.
