Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TCS-3350S'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

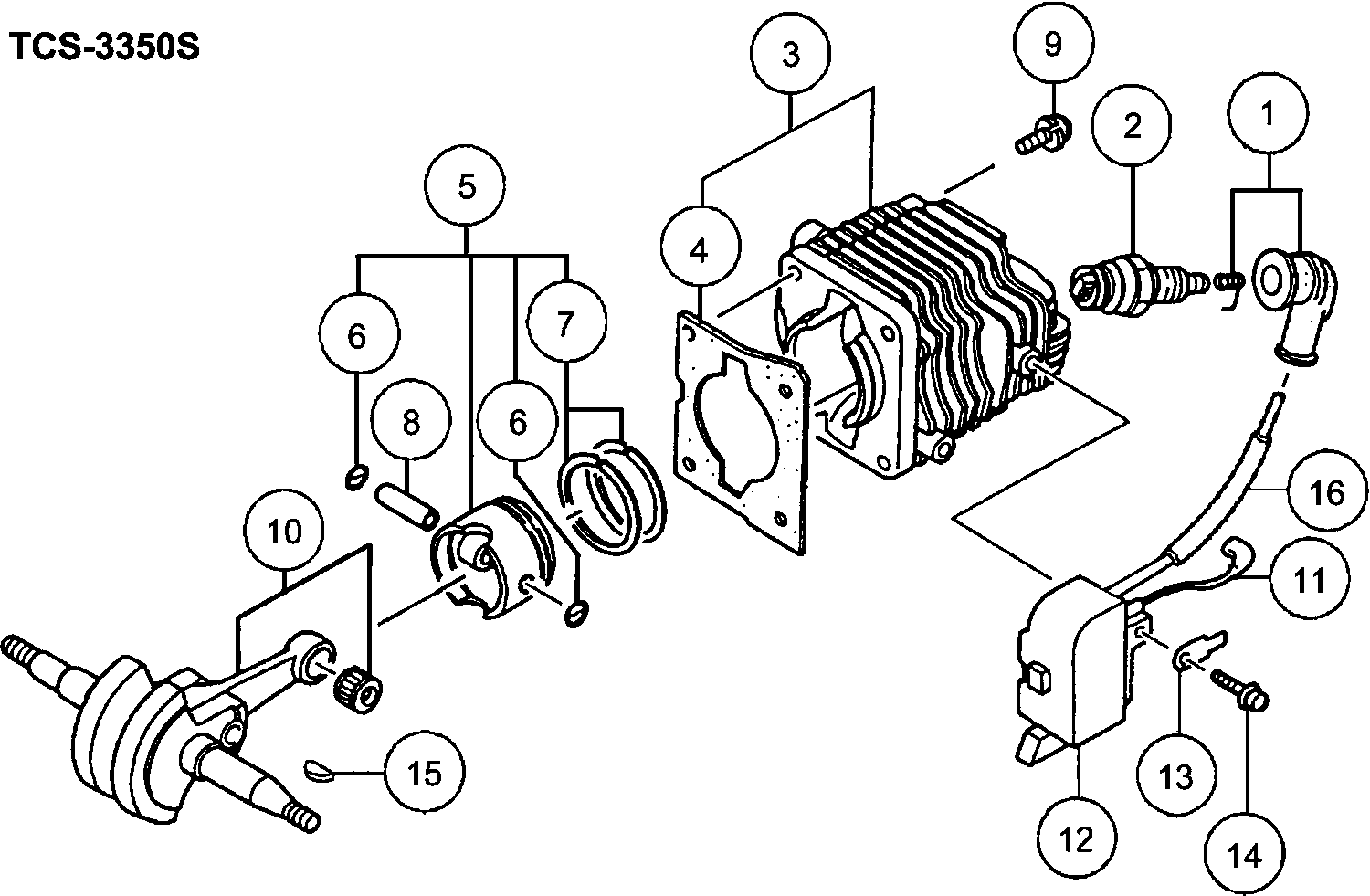

Dessins des Hikoki TCS-3350S
Liste de pièces de rechange des Hikoki TCS-3350S
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon de bougie d'allumage d'ensemble (ancien 1 | ||||
| 1 | 6687468 | 2.31 | 2.78 | |
| Bougie Cj8 (ancien 6685771) | ||||
| 2 | 6699324 | 3.30 | 3.96 | |
| Ensemble de cylindres (ancien 001-01740-91/6685458 | ||||
| 3 | 6685457 | 44.31 | 53.18 | |
| Joint de cylindre (ancien 017-01740-20) | ||||
| 4 | 6685724 | 1.15 | 1.38 | |
| Ensemble de piston (ancien 030-01741-90) | ||||
| 5 | 6685879 | 22.24 | 26.68 | |
| Circlip (ancien 039-00000-20) | ||||
| 6 | 6685078 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 7 | 6685331 | |||
| Broche de piston 9 X 31 (ancien 037-01400-20/79117 | ||||
| 8 | 6686008 | 2.31 | 2.78 | |
| Boulon à tête hexagonale M5x16/s (ancien 994-61050 | ||||
| 9 | 6684903 | 2.15 | 2.58 | |
| CRANK SHAFT COMP (OLD 6686171) | ||||
| 10 | 6697636 | 61.54 | 73.85 | |
| Câble, B 70m (ancien 178-01740-80) | ||||
| 11 | 6687837 | 2.31 | 2.78 | |
| Bobine | ||||
| 12 | 6687700 | 44.31 | 53.18 | |
| Onglet (ancien 205-01700-20) | ||||
| 13 | 6688060 | 1.15 | 1.38 | |
| Vis haute tension 4x18ws (ancienne 994-16040-186) | ||||
| 14 | 6695407 | 1.15 | 1.38 | |
| Clavette à ergot 3x13x4.5 (ancien 068-10100-20) | ||||
| 15 | 6684899 | 2.15 | 2.58 | |
| Tube isolant pour câble (ancien 755-32050-20) | ||||
| 16 | 6692900 | 1.15 | 1.38 | |
| Joint d'huile | ||||
| 21 | 6684607 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | 6685095 | |||
| Roulement à billes 6201 A2c3 | ||||
| 23 | 6685096 | 5.28 | 6.33 | |
| Joint de carter de vilebrequin (ancien 090-0174g-2 | ||||
| 24A | 6686701 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 25 | 6684668 | |||
| Pas d'informations disponibles, non commandable | ||||
| 26A | 6697953 | |||
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 27 | 6685101 | 1.15 | 1.38 | |
| Ressort de cliquet de démarrage (ancien 790-01740- | ||||
| 28 | 6685105 | 1.15 | 1.38 | |
| Crampon de démarrage | ||||
| 29A | 6685334 | 1.05 | 1.26 | |
| Bague | ||||
| 30 | 6685103 | 1.15 | 1.38 | |
| Écrou de volant (ancien 066-00000-20) | ||||
| 31 | 6685104 | 1.15 | 1.38 | |
| Cale S T0.2 (ancien 071-04063-23) | ||||
| 32 | 6685098 | 1.15 | 1.38 | |
| Cale S T0.3 (ancien 071-04063-24) | ||||
| 32 | 6685099 | 1.15 | 1.38 | |
| Cale 0.4 (ancienne 071-04063-25) | ||||
| 32 | 6686475 | 1.15 | 1.38 | |
| Bague | ||||
| 33 | 6695222 | 1.15 | 1.38 | |
| Ensemble Carter de Manivelle (ancien 072-01740-94) | ||||
| 34 | 6686523 | 36.15 | 43.38 | |
| Valve de ventilation d'air (b) (ancien 562-04060-2 | ||||
| 41 | 6685173 | 2.31 | 2.78 | |
| Ensemble de valve d'évent d'air (ancien 6692164) | ||||
| 42 | 6697231 | 5.45 | 6.54 | |
| Boulon à trou héxagonal 5x20/ps (ancien 994-63050- | ||||
| 43 | 6684634 | 2.15 | 2.58 | |
| Fil de terre | ||||
| 44 | 6688446 | 2.31 | 2.78 | |
| Ass'y de l'interrupteur d'arrêt (ancien 6687502) | ||||
| 45A | 6601374 | 11.71 | 14.06 | |
| Plaque nominative de l’interrupteur (ancien 183-01 | ||||
| 46 | 6687949 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 47 | 6691361 | |||
| Plus disponible, pas de remplacement | ||||
| 51 | 6689735 | |||
| Élément de filtre à air | ||||
| 52 | 6690064 | 3.30 | 3.96 | |
| Jeu d'Isolateurs (ancien 404-0174g-90) | ||||
| 53 | 6689935 | 12.05 | 14.46 | |
| Joint d'isolant (ancien 403-0174g-20) | ||||
| 54 | 6689871 | 1.15 | 1.38 | |
| Isolateur en caoutchouc de carburateur (ancien 409 | ||||
| 55 | 6690001 | 1.15 | 1.38 | |
| Porte-soupape (ancien 395-0174g-20) | ||||
| 56 | 6689806 | 1.15 | 1.38 | |
| Soupape Reed (ancien 394-0174g-20) | ||||
| 57 | 6689803 | 3.30 | 3.96 | |
| Plus disponible, pas de remplacement | ||||
| 58 | 6694964 | |||
| Joint de carburateur | ||||
| 59 | 6698108 | 1.80 | 2.16 | |
| Set de carburateur | ||||
| 60 | 6690666 | 64.28 | 77.13 | |
| Vis 5x45s (ancienne 994-14050-451) | ||||
| 61 | 6695350 | 1.15 | 1.38 | |
| Cale d'étranglement 1.0 (ancien 708-32911-20) Nouv | ||||
| 62 | 6692597 | 1.05 | 1.26 | |
| Rondelle 5 (ancien 992-00050-011) | ||||
| 63 | 6684864 | 2.15 | 2.58 | |
| Soupape de coupage (ancien 700-32918-20/6692409) | ||||
| 64 | 6692410 | 2.31 | 2.78 | |
| Vis autotaraudeuse D4.5x14 (ancien 990-75045-144) | ||||
| 65 | 6685152 | 1.15 | 1.38 | |
| Couvercle du filtre à air | ||||
| 66 | 6687344 | 4.45 | 5.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 67 | 6684668 | |||
| Rondelle 5 (ancien 992-00050-011) | ||||
| 68 | 6684864 | 2.15 | 2.58 | |
| Éponge au ralenti (ancien 191-32970-20) | ||||
| 69 | 6685224 | 1.15 | 1.38 | |
| Éponge H/l 10l (ancien 191-32964-20) | ||||
| 70 | 6687978 | 1.15 | 1.38 | |
| Éponge de nettoyeur d'air (ancien 446-01740-20) | ||||
| 71 | 6690355 | 1.15 | 1.38 | |
| Couvercle d'étanchéité (ancien 129-01730-20) | ||||
| 72 | 6687182 | 1.15 | 1.38 | |
| Couvercle du filtre à air | ||||
| 73 | 6686302 | 4.45 | 5.34 | |
| Couvercle du filtre à air | ||||
| 73A | 6686299 | 3.30 | 3.96 | |
| Boulon à trou hexagonal M5x35 (ancien 990-51050-35 | ||||
| 81 | 6684934 | 2.15 | 2.58 | |
| Bague | ||||
| 82 | 6684661 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 6692443 | |||
| Plus disponible, pas de remplacement | ||||
| 84 | 6692625 | |||
| Raccord de silencieux en métal (ancien 724-01700-2 | ||||
| 85 | 6692676 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 86 | 6692606 | |||
| Joint de silencieux (ancien 737-01700-20) | ||||
| 87 | 6692734 | 1.15 | 1.38 | |
| Tuyau d'Huile B (ancien 505-32710-20) | ||||
| 101 | 6691121 | 4.45 | 5.34 | |
| Clip 7 (ancien 680-04019-21) | ||||
| 102 | 6692312 | 1.15 | 1.38 | |
| Bague | ||||
| 103 | 6684661 | 2.15 | 2.58 | |
| Filtre à huile (ancien 487-32712-20/6696804) | ||||
| 104 | 6690919 | 1.15 | 1.38 | |
| Corps de filtre à huile (ancien 486-32710-90) | ||||
| 105 | 6685249 | 2.31 | 2.78 | |
| Câble d'accélérateur | ||||
| 106 | 6693873 | 5.78 | 6.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 107 | 6694836 | |||
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 108 | 6685139 | 5.94 | 7.12 | |
| Tuyau de carburant 2,5x4x42 (ancien 700-02504-042 | ||||
| 109 | 6685138 | 1.15 | 1.38 | |
| Tuyau en caoutchouc (ancien 678-01740-20/6692291) | ||||
| 110 | 6692292 | 4.45 | 5.34 | |
| Corps de filtre de pompe (ancien 675-11600-90/6692 | ||||
| 111 | 6685199 | 4.45 | 5.34 | |
| Tuyau de carburant 2.5x4x150 (ancien 700-02504-15) | ||||
| 112 | 6692351 | 1.15 | 1.38 | |
| Grommet de retour (ancien 6684627) | ||||
| 113 | 6697846 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 114 | 6697780 | |||
| Capuchon d'ajustement (ancien 190-32710-20) | ||||
| 115 | 6687956 | 1.15 | 1.38 | |
| Bague (ancien 707-32710-20) | ||||
| 116 | 6692590 | 1.15 | 1.38 | |
| Bouton de starter comp. (ancien 704-32710-80) | ||||
| 117 | 6692513 | 2.31 | 2.78 | |
| Soufflet (ancien 191-32710-20) | ||||
| 118 | 6687976 | 1.15 | 1.38 | |
| Joint Torique | ||||
| 119 | 6697898 | 1.04 | 1.24 | |
| Joint torique P-21 | ||||
| 119A | 6699285 | 1.04 | 1.24 | |
| Bouchon de réservoir d'huile Ass'y (ancien 642-327 | ||||
| 120 | 6692159 | 5.11 | 6.14 | |
| Bouchon de réservoir complet | ||||
| 121A | 6692121 | 9.58 | 11.49 | |
| Écrou de Blocage M6 (ancien 991-01060-013) | ||||
| 122 | 6684872 | 2.15 | 2.58 | |
| Ensemble de démarrage à rappel Or (vieux 756-0174g | ||||
| 131 | 6692909 | 52.34 | 62.80 | |
| Enveloppe De Ventilateur | ||||
| 132 | 6686950 | 18.30 | 21.96 | |
| Poignée de démarrage | ||||
| 133 | 6693240 | 14.35 | 17.22 | |
| Corde de démarrage (ancien 783-06097-20/6693174) | ||||
| 134 | 6693168 | 2.31 | 2.78 | |
| Ressort de rappel (ancien 780-07085-20) | ||||
| 135 | 6693138 | 9.90 | 11.88 | |
| Boîtier de ressort (ancien 778-0174f-90) | ||||
| 136 | 6693094 | 32.21 | 38.66 | |
| Poulie de démarreur (ancienne 774-0174f-20) | ||||
| 137 | 6693061 | 9.90 | 11.88 | |
| Bague | ||||
| 138 | 6687947 | 2.31 | 2.78 | |
| Vis à fileter D5x14 (ancien 990-72050-144) | ||||
| 139 | 6685275 | 1.15 | 1.38 | |
| Vis à tôle D4.5x20 (ancien 990-72045-204) | ||||
| 140 | 6685191 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 141 | 6687326 | |||
| Pas d'informations disponibles, non commandable | ||||
| 142 | 6697608 | |||
| Poignée de démarrage | ||||
| 143 | 6693230 | 4.45 | 5.34 | |
| Corde (ancien 783-01761-20) | ||||
| 144 | 6685186 | 2.31 | 2.78 | |
| Ressort d'amortisseur (ancien 758-01761-20) | ||||
| 145 | 6685183 | 4.45 | 5.34 | |
| Boîtier de ressort (ancien 778-01761-90) | ||||
| 146 | 6685185 | 9.24 | 11.08 | |
| Poulie de démarreur (ancienne 774-01761-20) | ||||
| 147 | 6685184 | 4.95 | 5.94 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 148 | 6684679 | 2.15 | 2.58 | |
| Plaque de came (ancien 759-0174M-20) | ||||
| 149 | 6685182 | 3.30 | 3.96 | |
| Plaque (ancien 795-04063-20) | ||||
| 150 | 6685189 | 1.15 | 1.38 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 161 | 6684700 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 162 | 6685211 | |||
| Vis (ancien 514-25001-20) | ||||
| 163 | 6685210 | 1.15 | 1.38 | |
| Joint de pompe (ancien 577-25007-20) | ||||
| 164 | 6685212 | 2.31 | 2.78 | |
| Diaphragme de pompe (ancien 576-25006-20) | ||||
| 165 | 6685213 | 4.45 | 5.34 | |
| Vis de réglage basse (ancien 461-25027-20) | ||||
| 166 | 6690714 | 5.28 | 6.33 | |
| Ressort de réglage haute/basse (ancien 623-25032-2 | ||||
| 167 | 6692048 | 2.31 | 2.78 | |
| Levier de contrôle (ancien 473-25001-20) | ||||
| 168 | 6685217 | 3.30 | 3.96 | |
| Vis de fixation de goupille de charnière (ancien 5 | ||||
| 169 | 6685218 | 2.31 | 2.78 | |
| Ressort de soupape (ancien 477-25088-20) | ||||
| 170 | 6690873 | 4.45 | 5.34 | |
| Broche de charnière (ancien 605-25001-20) | ||||
| 171 | 6685219 | 1.15 | 1.38 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 172 | 6685222 | 4.45 | 5.34 | |
| Plus disponible, pas de remplacement | ||||
| 173 | 6690827 | |||
| Plus disponible, pas de remplacement | ||||
| 174 | 6685220 | |||
| Valve à aiguille (ancien 603-25012-20) | ||||
| 175 | 6685215 | 5.28 | 6.33 | |
| Ressort de réglage au ralenti (ancien 463-25006-20 | ||||
| 176 | 6685297 | 2.31 | 2.78 | |
| Vis de réglage au ralenti (ancien 462-25016-20) | ||||
| 177 | 6685298 | 2.31 | 2.78 | |
| Vis de réglage haute (ancien 460-25027-20) | ||||
| 178 | 6690691 | 4.79 | 5.74 | |
| Ressort de réglage en hauteur (ancien 485-25040-20 | ||||
| 179 | 6690897 | 3.30 | 3.96 | |
| Vis de réglage (ancien 548-25012-20) | ||||
| 180 | 6685223 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 191 | 6695416 | |||
| Couvercle de pompe à huile (ancien 097-32900-20) | ||||
| 192 | 6686763 | 2.31 | 2.78 | |
| Tuyau d'huile A (ancien 515-32710-20) | ||||
| 193 | 6691223 | 3.30 | 3.96 | |
| Vis d'Engrenage (ancien 084-32900-20) | ||||
| 194 | 6686645 | 10.40 | 12.48 | |
| Éponge de ventilation (ancien 567-01700-20) | ||||
| 195 | 6691400 | 1.15 | 1.38 | |
| Ensemble pompe à huile (ancien 144-32902-90 / 6686 | ||||
| 196 | 6687324 | 10.56 | 12.68 | |
| Joint d'ajustement d'huile (ancien 488-32710-21/66 | ||||
| 197 | 6690956 | 1.15 | 1.38 | |
| Régulateur de pompe à huile (ancien 501-32710-21) | ||||
| 198 | 6691070 | 1.15 | 1.38 | |
| Joint torique P-6 (ancien 6695663) | ||||
| 199 | 6697917 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 200 | 6686681 | |||
| Vis à fileter D5x14 (ancien 990-72050-144) | ||||
| 202 | 6685275 | 1.15 | 1.38 | |
| Tuyau de carburant (ancien 700-07105-02) | ||||
| 203 | 6685154 | 1.15 | 1.38 | |
| Attrape-chaîne (ancien 125-32710-20) | ||||
| 204 | 6685155 | 1.15 | 1.38 | |
| Vis autotaraudeuse D4.5x14 (ancien 990-75045-144) | ||||
| 205 | 6685152 | 1.15 | 1.38 | |
| Ecrou (ancien 121-32530-20) | ||||
| 221 | 6685166 | 2.31 | 2.78 | |
| Ecrou de serrage pour guide de chaine (ancien 121- | ||||
| 221A | 6687105 | 1.15 | 1.38 | |
| Embrayage Comp. (ancien 6688559/6685362) | ||||
| 222 | 6685142 | 14.38 | 17.25 | |
| Plus disponible, pas de remplacement | ||||
| 223 | 6685143 | |||
| Carter d'embrayage comp.3/8 (ancien 310-32900-20) | ||||
| 224 | 6689013 | 14.19 | 17.02 | |
| Bague | ||||
| 225 | 6685145 | 2.31 | 2.78 | |
| Vis à Tôle D4x10 (ancien 993-41040-101) | ||||
| 226 | 6685161 | 1.15 | 1.38 | |
| Plaque de guidage A (ancien 6690733) | ||||
| 227 | 6697599 | 2.80 | 3.36 | |
| Bague de l'arbre moteur (ancien 511-32900-20) | ||||
| 228 | 6685146 | 2.31 | 2.78 | |
| Vis à Tôle D4x10 (ancien 993-41040-101) | ||||
| 229 | 6685161 | 1.15 | 1.38 | |
| Plaque de guidage B (ancien 462-32911-21/6690755) | ||||
| 230 | 6690756 | 2.31 | 2.78 | |
| Vis 2.6x5 (ancien 993-30026-050) | ||||
| 231 | 6695269 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 232B | 6698986 | |||
| Engrenage (a) (ancien 301-72000-20) | ||||
| 233 | 6685168 | 2.31 | 2.78 | |
| Boîtier latéral comp. (ancien 6686104) | ||||
| 244 | 6698015 | 9.24 | 11.08 | |
| Vis 5x25 Ps (ancienne 994-15050-251) | ||||
| 261 | 6695394 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 262 | 6695157 | |||
| Vis 5x40/s (ancien 994-14050-401) | ||||
| 263 | 6695348 | 1.15 | 1.38 | |
| Rondelle 5 (ancien 992-00050-011) | ||||
| 264 | 6684864 | 2.15 | 2.58 | |
| Collier d'amortisseur A (ancien 275-32710-20) Nouv | ||||
| 265 | 6688480 | 1.15 | 1.38 | |
| Amortisseur A (ancien 219-32750-20) | ||||
| 266 | 6688117 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 267 | 6695157 | |||
| Composant de Poignée Arrière B (ancien 011-32901-8 | ||||
| 268 | 6685646 | 5.28 | 6.33 | |
| Capuchon de broche à pousser (ancien 725-32161-20) | ||||
| 269 | 6692680 | 1.15 | 1.38 | |
| Ressort de butée (ancien 066-32300-20) | ||||
| 270 | 6686447 | 1.15 | 1.38 | |
| Goupille (ancienne 064-33225-20) | ||||
| 271 | 6686433 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 272 | 6688361 | |||
| Plus disponible, pas de remplacement | ||||
| 273 | 6686390 | |||
| Pas d'informations disponibles, non commandable | ||||
| 274 | 6697845 | |||
| Écrou M4 (ancien 991-01040-011) | ||||
| 275 | 6685069 | 1.15 | 1.38 | |
| Poignée arrière A comp. (ancien 010-32750-81) | ||||
| 276 | 6685616 | 11.88 | 14.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 277 | 6695410 | |||
| Poignée avant complète (ancien 209-32750-80) | ||||
| 278 | 6688077 | 7.93 | 9.51 | |
| Amortisseur B (vieux 266-32750-20/6688412) | ||||
| 279 | 6688412 | 1.15 | 1.38 | |
| Collier amortisseur B (ancien 276-32710-20) | ||||
| 280 | 6688485 | 1.15 | 1.38 | |
| Vis autotaraudeuse 5x35 (ancien 990-73050-354) | ||||
| 281 | 6695107 | 1.15 | 1.38 | |
| Vis autotaraudeuse 5x35 (ancien 990-73050-354) | ||||
| 282 | 6695107 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 283 | 6693462 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6694810 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6686854 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 6697889 | |||
| Clé à tuyau combinée 13x19 Minus (ancien 883-32600 | ||||
| 504 | 6693809 | 4.45 | 5.34 | |
