Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TCG27EBD'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

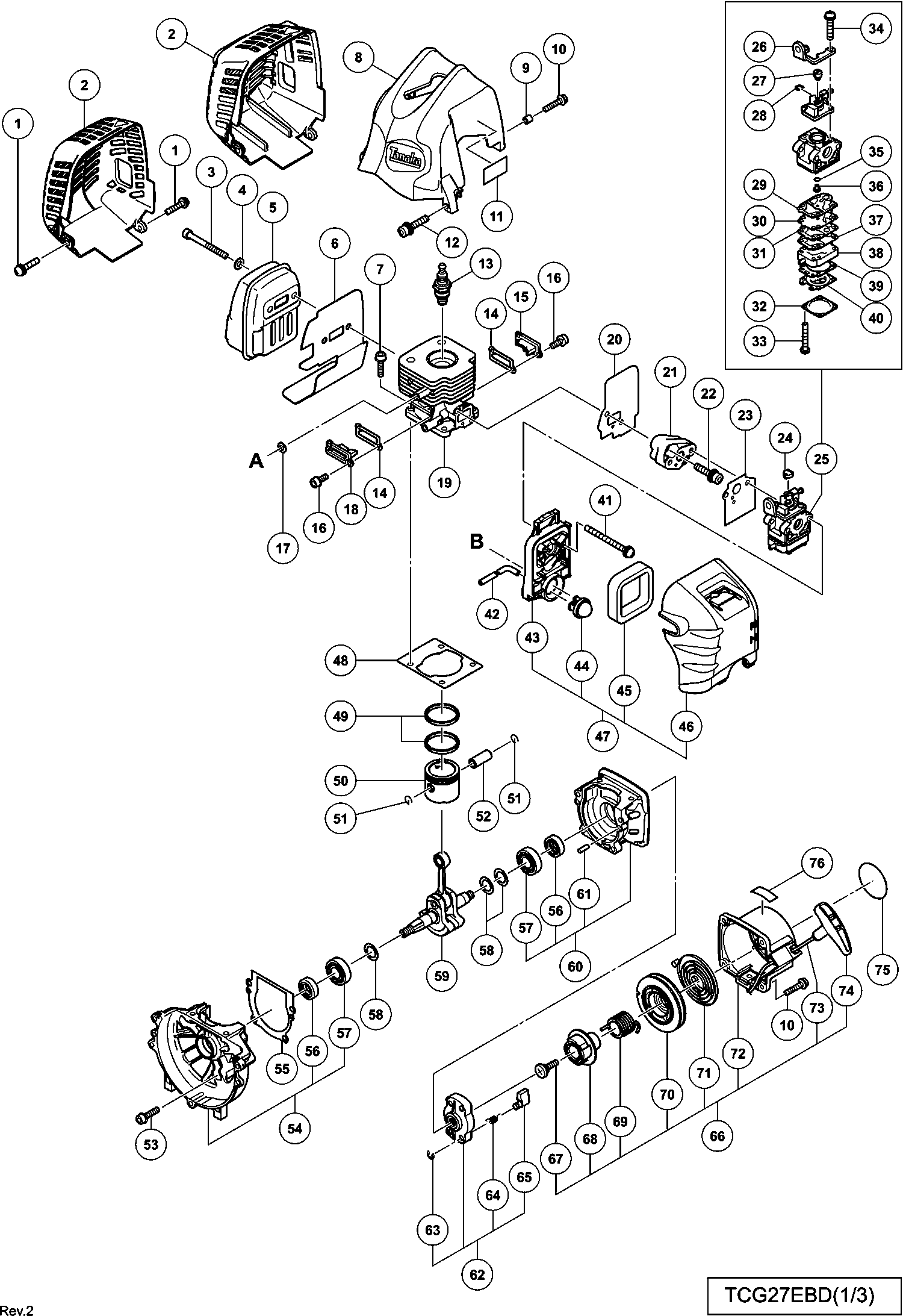

Dessins des Hikoki TCG27EBD
Liste de pièces de rechange des Hikoki TCG27EBD
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 1 | 887021 | |||
| Couverture de silencieux | ||||
| 2 | 6600322 | 6.90 | 8.28 | |
| Couverture de silencieux | ||||
| 2 | 6698493 | 4.20 | 5.04 | |
| Hex. Douille Hd. Boulon M6x65 | ||||
| 3 | 6698384 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 4 | 949432 | 1.05 | 1.26 | |
| Échappement | ||||
| 5 | 6698477 | 11.85 | 14.22 | |
| Échappement (b) | ||||
| 5 | 6600461 | 7.50 | 9.00 | |
| PROTECTEUR THERMIQUE | ||||
| 6 | 6600324 | 1.35 | 1.62 | |
| Boulon hexagonal M5 | ||||
| 7 | 6696958 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 6699431 | |||
| Collier (b) | ||||
| 9 | 6600008 | 1.04 | 1.24 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 10 | 6696326 | 1.20 | 1.44 | |
| Boulon à tête hexagonale M5x30 avec verrou d'étanc | ||||
| 12 | 6698950 | 1.20 | 1.44 | |
| Bougie Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.70 | |
| Bougie (ancien 6685052) | ||||
| 13 | 6699322 | 2.48 | 2.97 | |
| Joint du couvercle | ||||
| 14 | 6698365 | 1.05 | 1.26 | |
| Couvercle de soupape d'échappement (a) | ||||
| 15 | 6698484 | 2.10 | 2.52 | |
| Boulon à tête hexagonale M4x12 | ||||
| 16 | 6698385 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 17 | 6698700 | |||
| Couvercle de soupape d'échappement (b) | ||||
| 18 | 6698485 | 2.10 | 2.52 | |
| Cylindre | ||||
| 19 | 6698480 | 45.65 | 54.78 | |
| Joint | ||||
| 20 | 6699437 | 1.04 | 1.24 | |
| Isolateur de carburateur | ||||
| 21 | 6698387 | 3.15 | 3.78 | |
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 22 | 6698844 | 1.20 | 1.44 | |
| Joint de carburateur | ||||
| 23 | 6698405 | 2.10 | 2.52 | |
| Capuchon pivotant (ancien 560-07120-21/6684628) | ||||
| 24 | 6691337 | 1.15 | 1.38 | |
| Carburateur Wyc-37 | ||||
| 25 | 6600326 | 29.84 | 35.80 | |
| Support de Réglage de Câble | ||||
| 26 | 6699287 | 4.13 | 4.95 | |
| Pivot | ||||
| 27 | 6696830 | 4.45 | 5.34 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 28 | 6684696 | 2.15 | 2.58 | |
| Joint de pompe (ancien 577-25292-20 & 6696321) | ||||
| 29 | 6684692 | 29.19 | 35.02 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 30 | 6684693 | 8.58 | 10.29 | |
| Plaque de pompe (ancienne 523-25100-20) | ||||
| 31 | 6691242 | 2.31 | 2.78 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 32 | 6685222 | 4.45 | 5.34 | |
| Vis de réglage (ancienne 548-25101-20) | ||||
| 33 | 6691312 | 1.15 | 1.38 | |
| Vis de réglage M3x12 | ||||
| 34 | 6696829 | 1.04 | 1.24 | |
| O-RING (ancien 550-25100-20) | ||||
| 35 | 6684695 | 4.29 | 5.14 | |
| Plaque de circuit (ancien 522-25100-20) | ||||
| 37 | 6691234 | 3.30 | 3.96 | |
| Corps de pompe | ||||
| 38 | 6696828 | 13.36 | 16.04 | |
| Plus disponible, pas de remplacement | ||||
| 39 | 6685220 | |||
| Diaphragme de mesure (ancien 474-25601-20) | ||||
| 40 | 6684690 | 18.00 | 21.60 | |
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 41 | 307224 | 1.05 | 1.26 | |
| Tuyau de carburant 2.5x4x80 (ancien 700-02504-08) | ||||
| 42B | 6692347 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 43 | 6696832 | |||
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 44 | 6685139 | 5.94 | 7.12 | |
| Élément de filtre à air | ||||
| 45 | 6690347 | 4.45 | 5.34 | |
| Couvercle du filtre à air | ||||
| 46 | 6699185 | 7.20 | 8.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 47 | 6699132 | |||
| Emballage de cylindre | ||||
| 48 | 6698366 | 1.05 | 1.26 | |
| Bague de piston (ancien 041-01700-20) | ||||
| 49 | 6686121 | 4.45 | 5.34 | |
| Piston | ||||
| 50 | 6699432 | 8.10 | 9.72 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 51 | 6684590 | 2.15 | 2.58 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 52 | 6684591 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 53 | 6698386 | |||
| Ensemble du carter de vilebrequin (b) | ||||
| 54 | 6698370 | 15.68 | 18.81 | |
| Emballage du carter de vilebrequin | ||||
| 55 | 6698371 | 1.05 | 1.26 | |
| Joint d'huile | ||||
| 56 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 57 | 6684608 | 3.80 | 4.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 6698490 | |||
| Vilebrequin | ||||
| 59 | 6699438 | 34.10 | 40.92 | |
| Carter de vilebrequin (a) Ass'y Includ.52,55,57 | ||||
| 60 | 6698369 | 13.35 | 16.02 | |
| Goupille 4x12 | ||||
| 61 | 6696947 | 1.05 | 1.26 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 62 | 6684681 | 13.20 | 15.84 | |
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 63 | 6685101 | 1.15 | 1.38 | |
| Ressort de griffe de démarrage (ancien 790-06097-2 | ||||
| 64 | 6684684 | 4.29 | 5.14 | |
| Pince d'allumage (ancien 788-0651h-20) | ||||
| 65 | 6684685 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 66 | 6699995 | |||
| Vis de réglage (ancienne 839-03045-20) | ||||
| 67 | 6684679 | 2.15 | 2.58 | |
| PLAQUE À CAMES | ||||
| 68 | 6699996 | 2.55 | 3.06 | |
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 69 | 6684677 | 8.58 | 10.29 | |
| Bobine de corde de démarrage | ||||
| 70 | 6699997 | 8.41 | 10.10 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 71 | 6684675 | 11.55 | 13.86 | |
| Boîtier de Démarreur à Rappel Comp. (ancien 772-07 | ||||
| 72 | 6684673 | 19.06 | 22.88 | |
| Corde de démarrage 3.5x860 (ancien 783-0720f-20/66 | ||||
| 73 | 6684674 | 4.29 | 5.14 | |
| Poignée de démarrage | ||||
| 74 | 6684680 | 2.15 | 2.58 | |
| Étiquette marque réservoir | ||||
| 76 | 6698921 | 1.20 | 1.44 | |
| Étiquette marque réservoir (25:1) | ||||
| 76 | 6698922 | 1.20 | 1.44 | |
| Vis machine M5x20 (noir) | ||||
| 91 | 6699195 | 1.20 | 1.44 | |
| Vis ajustable P D4x20 (noir) | ||||
| 92 | 6699194 | 1.20 | 1.44 | |
| Jeu de fils de l'interrupteur | ||||
| 93 | 6699197 | 10.20 | 12.24 | |
| Ecrou M5 | ||||
| 94 | 6699196 | 1.04 | 1.24 | |
| Levier d'arrêt | ||||
| 95 | 6699192 | 1.65 | 1.98 | |
| Levier long | ||||
| 96 | 6699191 | 2.55 | 3.06 | |
| Ressort de retour | ||||
| 97 | 6699193 | 1.04 | 1.24 | |
| Ensemble de séjour | ||||
| 98 | 6699190 | 16.36 | 19.64 | |
| Régulateur | ||||
| 99 | 6699133 | 21.18 | 25.41 | |
| Boulon à tête hexagonale M5x12 (avec rondelle) | ||||
| 100 | 6699176 | 1.04 | 1.24 | |
| Boulon à trou hexagonal 5x22/s (ancien 994-61050-2 | ||||
| 101 | 6695492 | 1.15 | 1.38 | |
| Caoutchouc anti-vibration (a) | ||||
| 102 | 6696963 | 3.33 | 3.99 | |
| Support de tuyau (a) | ||||
| 103 | 6698643 | 2.10 | 2.52 | |
| Support de tuyau (b) | ||||
| 104 | 6698644 | 2.10 | 2.52 | |
| Caoutchouc anti-vibration (b) | ||||
| 105 | 6696964 | 3.33 | 3.99 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 106 | 939542 | 1.50 | 1.80 | |
| Enveloppe De Ventilateur | ||||
| 107 | 6699433 | 14.99 | 17.98 | |
| ROULEMENT À BILLES 6301ZZC3 | ||||
| 108 | 6699435 | 2.55 | 3.06 | |
| Rondelle de ressort 37MM | ||||
| 109 | 322813 | 1.65 | 1.98 | |
| ARBRE D'EMBRAYAGE | ||||
| 110 | 6699434 | 7.20 | 8.64 | |
| Boulon d'escalier | ||||
| 111 | 6696469 | 1.04 | 1.24 | |
| Bague | ||||
| 112 | 6684648 | 2.15 | 2.58 | |
| Plaque d'embrayage (a) | ||||
| 113 | 6696546 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 114 | 6699130 | |||
| Rondelle | ||||
| 115 | 6699131 | 1.04 | 1.24 | |
| Ecrou | ||||
| 116 | 6685337 | 1.05 | 1.26 | |
| Rondelle Diam 8 Noir H65sd2 | ||||
| 117 | 323212 | 1.05 | 1.26 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 118 | 6698388 | 1.05 | 1.26 | |
| Bobine | ||||
| 119 | 6699436 | 26.40 | 31.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 120A | 6601421 | |||
| Fixation métallique du capuchon du connecteur | ||||
| 121 | 6699933 | 1.65 | 1.98 | |
| Cord | ||||
| 122 | 6696544 | 1.05 | 1.26 | |
| Câble de Terre | ||||
| 123 | 6696545 | 1.05 | 1.26 | |
| Rotor de magnéto | ||||
| 124 | 6698396 | 8.70 | 10.44 | |
| Tuyau de Carburant | ||||
| 125 | 6698716 | 3.45 | 4.14 | |
| Tuyau de Carburant L70 | ||||
| 126A | 6699014 | 1.65 | 1.98 | |
| Grommet de retour (ancien 6684627) | ||||
| 127 | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 128 | 6698402 | |||
| Chaîne de bouchon de réservoir | ||||
| 129 | 6698732 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 130 | 6698931 | |||
| Grommet de carburant | ||||
| 130A | 6600358 | 1.04 | 1.24 | |
| Entretoise (1) | ||||
| 131 | 6699558 | 1.04 | 1.24 | |
| Resevoir | ||||
| 132 | 6600317 | 7.95 | 9.54 | |
| Réservoir (c) | ||||
| 132A | 6600354 | 3.45 | 4.14 | |
| Filtre à pompe | ||||
| 133A | 6600351 | 2.70 | 3.24 | |
| Clip | ||||
| 134 | 6696949 | 1.68 | 2.01 | |
| Support (ancien 940-07350-20) | ||||
| 135 | 6694787 | 3.30 | 3.96 | |
| Boulon à bride | ||||
| 136 | 6696557 | 1.05 | 1.26 | |
| Boulon (avec bride) L27.8 | ||||
| 137 | 6698991 | 1.20 | 1.44 | |
| Boulon hexagonal 6x50 (ancien 990-21060-504) | ||||
| 151 | 6684824 | 2.15 | 2.58 | |
| Bouton de la poignée (ancien 512-3338p-20) | ||||
| 152 | 6684823 | 4.29 | 5.14 | |
| Bague | ||||
| 153 | 6684822 | 2.15 | 2.58 | |
| Boulon à tête hexagonale M5x12 (ancien 990-51050-1 | ||||
| 154 | 6684829 | 2.15 | 2.58 | |
| Rondelle de ressort M5 | ||||
| 155 | 6698884 | 1.80 | 2.16 | |
| Boulon à tête hexagonale (w/button) m6 (ancien 990 | ||||
| 156 | 6684825 | 2.15 | 2.58 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 157 | 949455 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 158 | 949425 | 1.05 | 1.26 | |
| Espaceur 1,6 | ||||
| 159 | 6689139 | 1.15 | 1.38 | |
| Entretoise (ancien 360-33315-20) | ||||
| 160 | 6684819 | 4.29 | 5.14 | |
| Bague | ||||
| 161 | 6684820 | 2.15 | 2.58 | |
| Clips D10 (x10) paquet de 10 Till 12.2003 | ||||
| 162 | 939540 | 1.95 | 2.34 | |
| Tuyau principal (a) | ||||
| 163 | 6699460 | 14.16 | 17.00 | |
| Marque de niveau (ancienne 923-3738f-20) | ||||
| 164 | 6684852 | 2.15 | 2.58 | |
| ARBRE D'ENTRAÎNEMENT | ||||
| 165 | 6699462 | 17.88 | 21.45 | |
| Suspension | ||||
| 166A | 6600504 | 1.20 | 1.44 | |
| Poignée en boucle (w/barrière) | ||||
| 167 | 6699448 | 10.80 | 12.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 168 | 6699449 | |||
| Ecrou à chapeau 6 (ancien 991-42060-012) | ||||
| 169 | 6684828 | 2.15 | 2.58 | |
| Boîtier d'assemblage (ancien 280-38466-90) | ||||
| 170 | 6684817 | 38.58 | 46.29 | |
| Carter | ||||
| 171 | 6699439 | 46.61 | 55.94 | |
| Boulon Hex. à Douille M5x30 (10 Pcs) | ||||
| 172 | 949664 | 3.75 | 4.50 | |
| Vis 5x12/w.s (ancien 994-16050-121) | ||||
| 173 | 6695414 | 1.15 | 1.38 | |
| Chapeau (1) | ||||
| 174 | 6600005 | 2.70 | 3.24 | |
| Ressort (1) | ||||
| 175 | 6600006 | 3.60 | 4.32 | |
| Boulon (avec plus) M6x8 (ancien 990-23060-080) | ||||
| 176 | 6684737 | 2.15 | 2.58 | |
| Goupille de verrouillage | ||||
| 177 | 6600007 | 11.25 | 13.50 | |
| Porte-fraise (a) | ||||
| 178 | 6699441 | 8.25 | 9.90 | |
| Porte-fraise (b) | ||||
| 179 | 6698659 | 13.04 | 15.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 180 | 6699188 | |||
| Écrou en U (main gauche) M10 pour Irl | ||||
| 181 | 335759 | 1.04 | 1.24 | |
| Couvercle (1) | ||||
| 182 | 6698937 | 16.78 | 20.13 | |
| VIS DE BLOCAGE | ||||
| 184 | 6698795 | 1.35 | 1.62 | |
| Bobine | ||||
| 185 | 6698939 | 7.35 | 8.82 | |
| Ressort de retour | ||||
| 186 | 6698941 | 1.95 | 2.34 | |
| Bouton (1) | ||||
| 187 | 6698940 | 5.55 | 6.66 | |
| Guide de cordon | ||||
| 188 | 6698942 | 3.75 | 4.50 | |
| Boîtier (b) | ||||
| 189 | 6698938 | 13.65 | 16.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 190 | 6698639 | |||
| Vis à tête hexagonale M6x20 (ancien 990-530 | ||||
| 191 | 6685064 | 1.15 | 1.38 | |
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 192 | 949455 | 1.05 | 1.26 | |
| Parenthèse de couverture pas pour l'Europe | ||||
| 193 | 6696978 | 2.10 | 2.52 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 194 | 6684714 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 195 | 6699444 | |||
| Bague (ancien 347-38466-20) | ||||
| 196 | 6684833 | 2.15 | 2.58 | |
| Marque Symbole Smart Fit (ancien 929-38466-20) Nou | ||||
| 198 | 6694743 | 2.31 | 2.78 | |
| Autocollant d'avertissement (ancien 919-38100-20) | ||||
| 199 | 6684959 | 2.10 | 2.52 | |
| Marque de niveau (ancienne 923-33700-20) | ||||
| 200 | 6684851 | 2.15 | 2.58 | |
| Tuyau principal (a) | ||||
| 201 | 6699461 | 14.16 | 17.00 | |
| Arbre d'entraînement B 783l (ancien 036-38190-20) | ||||
| 202 | 6684832 | 20.73 | 24.87 | |
| Écrou M4 (10 Pièces) | ||||
| 203 | 949554 | 1.05 | 1.26 | |
| Couteau | ||||
| 204 | 6696584 | 2.10 | 2.52 | |
| SUPPORT DE COUVERTURE | ||||
| 205 | 6698813 | 2.10 | 2.52 | |
| Carter Protection (1) | ||||
| 206 | 6696981 | 7.35 | 8.82 | |
| Rondelle de boulon M4 (noir) Pour 220v-240v | ||||
| 207 | 323210 | 1.05 | 1.26 | |
| Bague | ||||
| 208 | 6685068 | 1.15 | 1.38 | |
| COUVERCLE ASS'Y | ||||
| 209 | 6697880 | 17.88 | 21.45 | |
| Couverture de sécurité, 24 Dia. (old 441-38150-20) | ||||
| 210 | 6690272 | 13.20 | 15.84 | |
| Lame (ancienne 797-38150-20) | ||||
| 211 | 6693388 | 6.28 | 7.53 | |
| Vis autotaraudeuse 5x20 (ancien 993-17052-002) | ||||
| 212 | 6684753 | 2.15 | 2.58 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 213 | 949236 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 6695795 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504A | 6601420 | |||
