Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TCG27EASP'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

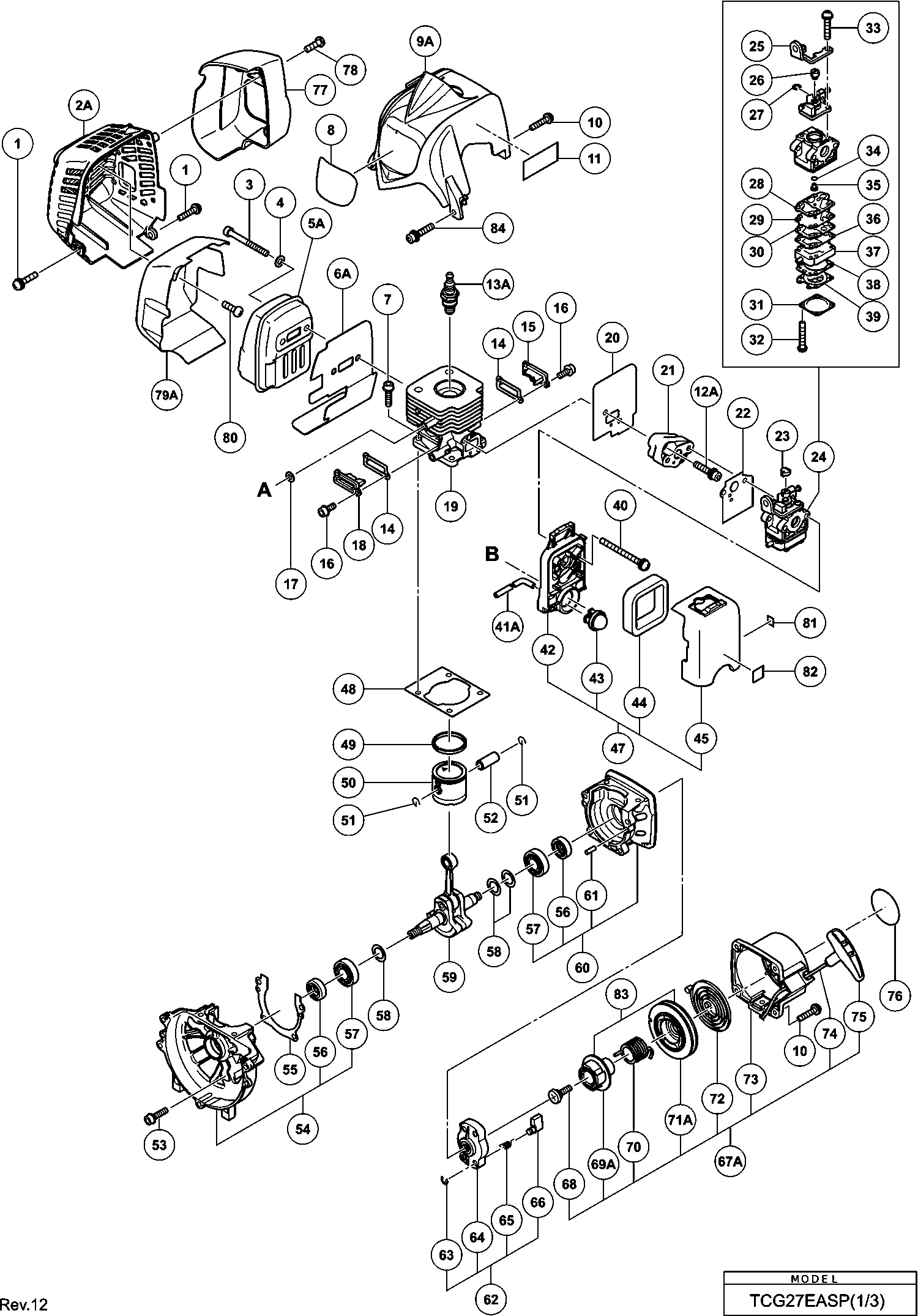

Dessins des Hikoki TCG27EASP
Liste de pièces de rechange des Hikoki TCG27EASP
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 1 | 887021 | |||
| Couvercle de silencieux depuis 11 2013 (ancien 669 | ||||
| 2A | 6600336 | 6.45 | 7.74 | |
| Hex. Douille Hd. Boulon M6x65 | ||||
| 3 | 6698384 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 4 | 949432 | 1.05 | 1.26 | |
| Silencieux (b) | ||||
| 5A | 6600004 | 25.85 | 31.02 | |
| PROTECTEUR THERMIQUE | ||||
| 6A | 6600324 | 1.35 | 1.62 | |
| Boulon hexagonal M5 | ||||
| 7 | 6696958 | 2.10 | 2.52 | |
| Etiquette Tanaka Nouveau | ||||
| 8 | 6696339 | 1.20 | 1.44 | |
| Couvercle de cylindre | ||||
| 9A | 6697921 | 6.10 | 7.32 | |
| Vis Machine (avec rondelles) M4x20 (noir) | ||||
| 10 | 307606 | 1.05 | 1.26 | |
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 12A | 6698844 | 1.20 | 1.44 | |
| Bougie Bmr7a | ||||
| 13A | 6699316 | 8.91 | 10.70 | |
| Joint du couvercle | ||||
| 14 | 6697684 | 1.04 | 1.24 | |
| Couvercle de soupape d'échappement (a) | ||||
| 15 | 6698484 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 16 | 6698385 | |||
| Rondelle (ancien 182-0186a-20) | ||||
| 17 | 6684600 | 2.15 | 2.58 | |
| Couvercle de soupape d'échappement (b) | ||||
| 18 | 6698485 | 2.10 | 2.52 | |
| Cylindre | ||||
| 19 | 6698480 | 45.65 | 54.78 | |
| Joint | ||||
| 20 | 6698473 | 1.05 | 1.26 | |
| Isolateur de carburateur | ||||
| 21 | 6698387 | 3.15 | 3.78 | |
| Joint de carburateur | ||||
| 22 | 6698405 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 23 | 6684628 | |||
| Carburateur Ass'y Includ.21-36 | ||||
| 24 | 6698489 | 58.93 | 70.71 | |
| Support de Réglage de Câble | ||||
| 25 | 6699287 | 4.13 | 4.95 | |
| Pivot | ||||
| 26 | 6696830 | 4.45 | 5.34 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.58 | |
| Joint de pompe (ancien 577-25292-20 & 6696321) | ||||
| 28 | 6684692 | 29.19 | 35.02 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 29 | 6684693 | 8.58 | 10.29 | |
| Plaque de pompe (ancienne 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.78 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.34 | |
| Vis de réglage (ancienne 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.38 | |
| Vis de réglage M3x12 | ||||
| 33 | 6696829 | 1.04 | 1.24 | |
| O-RING (ancien 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.14 | |
| Plaque de circuit (ancien 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 3.96 | |
| Corps de pompe | ||||
| 37 | 6696828 | 13.36 | 16.04 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 6685220 | |||
| Plus disponible, pas de remplacement | ||||
| 39 | 6684690 | |||
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 40 | 307224 | 1.05 | 1.26 | |
| Conduite de carburant | ||||
| 41A | 6698720 | 3.45 | 4.14 | |
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.12 | |
| Élément de filtre à air | ||||
| 44 | 6690347 | 4.45 | 5.34 | |
| Assemblée de nettoyeur d'air | ||||
| 47 | 6696549 | 9.13 | 10.95 | |
| Emballage de cylindre | ||||
| 48 | 6698366 | 1.05 | 1.26 | |
| Bague de piston (ancien 041-01700-20) | ||||
| 49 | 6686121 | 4.45 | 5.34 | |
| Piston | ||||
| 50 | 6698483 | 8.70 | 10.44 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 51 | 6684590 | 2.15 | 2.58 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 52 | 6684591 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 53 | 6698386 | |||
| Pas d'informations disponibles, non commandable | ||||
| 54 | 6698370 | |||
| Emballage du carter de vilebrequin | ||||
| 55 | 6697688 | 1.04 | 1.24 | |
| Joint d'huile | ||||
| 56 | 6684607 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 57 | 6695535 | |||
| Pas d'informations disponibles, non commandable | ||||
| 58 | 6698490 | |||
| Vilebrequin | ||||
| 59 | 6698488 | 55.14 | 66.16 | |
| Carter de vilebrequin (a) Ass'y Includ.52,55,57 | ||||
| 60 | 6698369 | 13.35 | 16.02 | |
| Goupille 4x12 | ||||
| 61 | 6696947 | 1.05 | 1.26 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 62 | 6684681 | 13.20 | 15.84 | |
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 63 | 6685101 | 1.15 | 1.38 | |
| Ressort de griffe de démarrage (ancien 790-06097-2 | ||||
| 65 | 6684684 | 4.29 | 5.14 | |
| Pince d'allumage (ancien 788-0651h-20) | ||||
| 66 | 6684685 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 67A | 6699995 | |||
| Vis de réglage (ancienne 839-03045-20) | ||||
| 68 | 6684679 | 2.15 | 2.58 | |
| PLAQUE À CAMES | ||||
| 69A | 6699996 | 2.55 | 3.06 | |
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 70 | 6684677 | 8.58 | 10.29 | |
| Bobine de corde de démarrage | ||||
| 71A | 6699997 | 8.41 | 10.10 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 72 | 6684675 | 11.55 | 13.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 73 | 6684673 | |||
| Corde de démarrage 3.5x860 (ancien 783-0720f-20/66 | ||||
| 74 | 6684674 | 4.29 | 5.14 | |
| Poignée de démarrage | ||||
| 75 | 6684680 | 2.15 | 2.58 | |
| Couvercle arrière du silencieux | ||||
| 77 | 6600335 | 8.55 | 10.26 | |
| Vis autotaraudeuse D4 depuis 11 2013 | ||||
| 78 | 6600332 | 1.04 | 1.24 | |
| Protection thermique du silencieux | ||||
| 79A | 6600422 | 5.70 | 6.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 80 | 6695245 | |||
| Plaque de marque (t) | ||||
| 81 | 6600327 | 1.04 | 1.24 | |
| Étiquette d'amorçage depuis 11.2013 pour l'Europe | ||||
| 82 | 6699000 | 1.04 | 1.24 | |
| Ass'y de Plaque de Came | ||||
| 83 | 6699691 | 6.10 | 7.32 | |
| Boulon à tête hexagonale M5x30 avec verrou d'étanc | ||||
| 84 | 6698950 | 1.20 | 1.44 | |
| Vis Ø 4*16 Noir | ||||
| 91 | 305812 | 1.04 | 1.24 | |
| Poignée (b) | ||||
| 92 | 6696487 | 3.45 | 4.14 | |
| LEVIER DE VERROUILLAGE | ||||
| 93 | 6696490 | 1.04 | 1.24 | |
| Levier (1) | ||||
| 94 | 6696488 | 1.04 | 1.24 | |
| Ressort (a) | ||||
| 95 | 6696489 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 96A | 6601275 | |||
| Cordon d'arrêt | ||||
| 97 | 6696592 | 2.10 | 2.52 | |
| Cordon d'arrêt | ||||
| 97 | 6696491 | 1.80 | 2.16 | |
| Tube de protection | ||||
| 98 | 6696594 | 2.10 | 2.52 | |
| Tube de protection | ||||
| 98 | 6696967 | 1.05 | 1.26 | |
| Câble d'accélérateur | ||||
| 99 | 6696593 | 5.10 | 6.12 | |
| Câble d'accélérateur | ||||
| 99 | 6696560 | 4.18 | 5.01 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 6696486 | |||
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 101 | 6684667 | 2.15 | 2.58 | |
| Boulon à trou hexagonal 5x22/s (ancien 994-61050-2 | ||||
| 102 | 6695492 | 1.15 | 1.38 | |
| Caoutchouc anti-vibration (a) | ||||
| 103 | 6696963 | 3.33 | 3.99 | |
| Support de tuyau (a) | ||||
| 104 | 6698643 | 2.10 | 2.52 | |
| Support de tuyau (b) | ||||
| 106 | 6698644 | 2.10 | 2.52 | |
| Caoutchouc anti-vibration (b) | ||||
| 107 | 6696964 | 3.33 | 3.99 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 108 | 939542 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 109A | 6697922 | |||
| ARBRE D'EMBRAYAGE | ||||
| 110B | 6699400 | 8.85 | 10.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 111 | 6696469 | |||
| Bague | ||||
| 112 | 6684648 | 2.15 | 2.58 | |
| Plaque d'embrayage (a) | ||||
| 113 | 6696546 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 114 | 6696948 | |||
| Rondelle | ||||
| 115 | 6696547 | 1.05 | 1.26 | |
| Ecrou | ||||
| 116 | 6685337 | 1.05 | 1.26 | |
| Rondelle Diam 8 Noir H65sd2 | ||||
| 117 | 323212 | 1.05 | 1.26 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 118 | 6698388 | 1.05 | 1.26 | |
| Bobine | ||||
| 119 | 6698492 | 22.83 | 27.39 | |
| Cord | ||||
| 120 | 6698495 | 2.10 | 2.52 | |
| Câble de Terre | ||||
| 123 | 6696545 | 1.05 | 1.26 | |
| Rotor de magnéto | ||||
| 124 | 6698396 | 8.70 | 10.44 | |
| Entretoise (1) | ||||
| 125 | 6698496 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 126B | 6601525 | |||
| Tuyau de Carburant L70 | ||||
| 127A | 6699014 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 129 | 6698402 | |||
| Resevoir | ||||
| 131A | 6600317 | 7.95 | 9.54 | |
| Réservoir (c) | ||||
| 131B | 6600354 | 3.45 | 4.14 | |
| Filtre à pompe | ||||
| 132A | 6600351 | 2.70 | 3.24 | |
| Plus disponible, pas de remplacement | ||||
| 133 | 6696949 | |||
| Support (ancien 940-07350-20) | ||||
| 134 | 6694787 | 3.30 | 3.96 | |
| Boulon à bride | ||||
| 135 | 6696557 | 1.05 | 1.26 | |
| Boulon (avec bride) L27.8 | ||||
| 136A | 6698991 | 1.20 | 1.44 | |
| Vis Taraudeuse (w/Bord) D4x30 pour Europe (s) | ||||
| 151 | 323837 | 1.68 | 2.01 | |
| Vis machine M5x30 (noir) | ||||
| 152 | 323041 | 1.05 | 1.26 | |
| POIGNEE DROITE | ||||
| 153 | 6698637 | 19.11 | 22.94 | |
| Poignée (b) | ||||
| 154 | 6696590 | 3.13 | 3.75 | |
| Poignée (a) | ||||
| 155 | 6696588 | 2.10 | 2.52 | |
| Ecrou M.5 | ||||
| 156 | 302012 | 1.05 | 1.26 | |
| Barrière | ||||
| 161 | 6696973 | 3.33 | 3.99 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 162 | 6684709 | 2.15 | 2.58 | |
| Support de poignée (a) (ancien 6696576) | ||||
| 163A | 6600500 | 4.20 | 5.04 | |
| POIGNEE GAUCHE | ||||
| 164 | 6698638 | 22.83 | 27.39 | |
| Support de poignée (b) (ancien 6696577) | ||||
| 165A | 6600501 | 7.20 | 8.64 | |
| Porte-poignée (c) | ||||
| 166 | 6696578 | 2.10 | 2.52 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 167 | 6684714 | 2.15 | 2.58 | |
| Carter | ||||
| 168A | 6699402 | 50.33 | 60.39 | |
| Boulon (noire) M6 | ||||
| 169 | 6696974 | 1.68 | 2.01 | |
| Porte-fraise (a) | ||||
| 176 | 6696977 | 13.33 | 15.99 | |
| Porte-fraise (b) | ||||
| 177 | 6698659 | 13.04 | 15.64 | |
| CACHE-ÉCROU | ||||
| 178A | 6699188 | 6.60 | 7.92 | |
| Écrou en U (main gauche) M10 pour Irl | ||||
| 179A | 335759 | 1.04 | 1.24 | |
| Vis 5x12/w.s (ancien 994-16050-121) | ||||
| 180 | 6695414 | 1.15 | 1.38 | |
| Boulon Hex. à Douille M5x30 (10 Pcs) | ||||
| 181 | 949664 | 3.75 | 4.50 | |
| Couvercle Blacket | ||||
| 186 | 6696494 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 187 | 6696454 | |||
| Ensemble de couvercle avec arbre M10x.125 à gauche | ||||
| 188 | 6698794 | 9.30 | 11.16 | |
| VIS DE BLOCAGE | ||||
| 190 | 6698795 | 1.35 | 1.62 | |
| Bobine | ||||
| 191 | 6698796 | 2.40 | 2.88 | |
| Ressort de retour | ||||
| 192 | 6698797 | 1.05 | 1.26 | |
| Bouton (1) | ||||
| 193 | 6698798 | 1.20 | 1.44 | |
| Guide de cordon | ||||
| 194 | 6698799 | 1.20 | 1.44 | |
| Boîtier (b) | ||||
| 195 | 6698800 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 196 | 6696980 | |||
| Support de couvercle de sécurité | ||||
| 197 | 6696951 | 3.33 | 3.99 | |
| Pas d'informations disponibles, non commandable | ||||
| 198 | 6696950 | |||
| Vis autotaraudeuse 4x14 (ancien 993-48040-142) | ||||
| 199 | 6684751 | 2.15 | 2.58 | |
| Lame (ancien 797-37714-20) | ||||
| 200 | 6684750 | 4.29 | 5.14 | |
| Autocollant d'avertissement (ancien 919-38100-20) | ||||
| 205 | 6684959 | 2.10 | 2.52 | |
| Marque de niveau (ancienne 923-33700-20) | ||||
| 207 | 6684851 | 2.15 | 2.58 | |
| Tuyau principal Comp. (ancien 6696483) | ||||
| 208 | 6696558 | 17.69 | 21.22 | |
| Arbre d'entraînement (ancien 6696484) | ||||
| 209 | 6698514 | 15.60 | 18.72 | |
| Suspension | ||||
| 210A | 6600504 | 1.20 | 1.44 | |
| Capuchon (a) | ||||
| 211 | 6698515 | 2.10 | 2.52 | |
| Étiquette d'avertissement (haie) | ||||
| 218 | 6600328 | 1.04 | 1.24 | |
| Set de support de poignée (a+b) (ancien 6696576+66 | ||||
| 219 | 6600499 | 10.65 | 12.78 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 220 | 949236 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6696596 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Couvercle de coupe (ancien 615-37224-20/790290) | ||||
| 504B | 6684768 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 6696184 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506A | 6601420 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 6698711 | |||
| Trousse de réparation | ||||
| 601 | 6600036 | 39.88 | 47.85 | |
