Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TCG24EASP'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

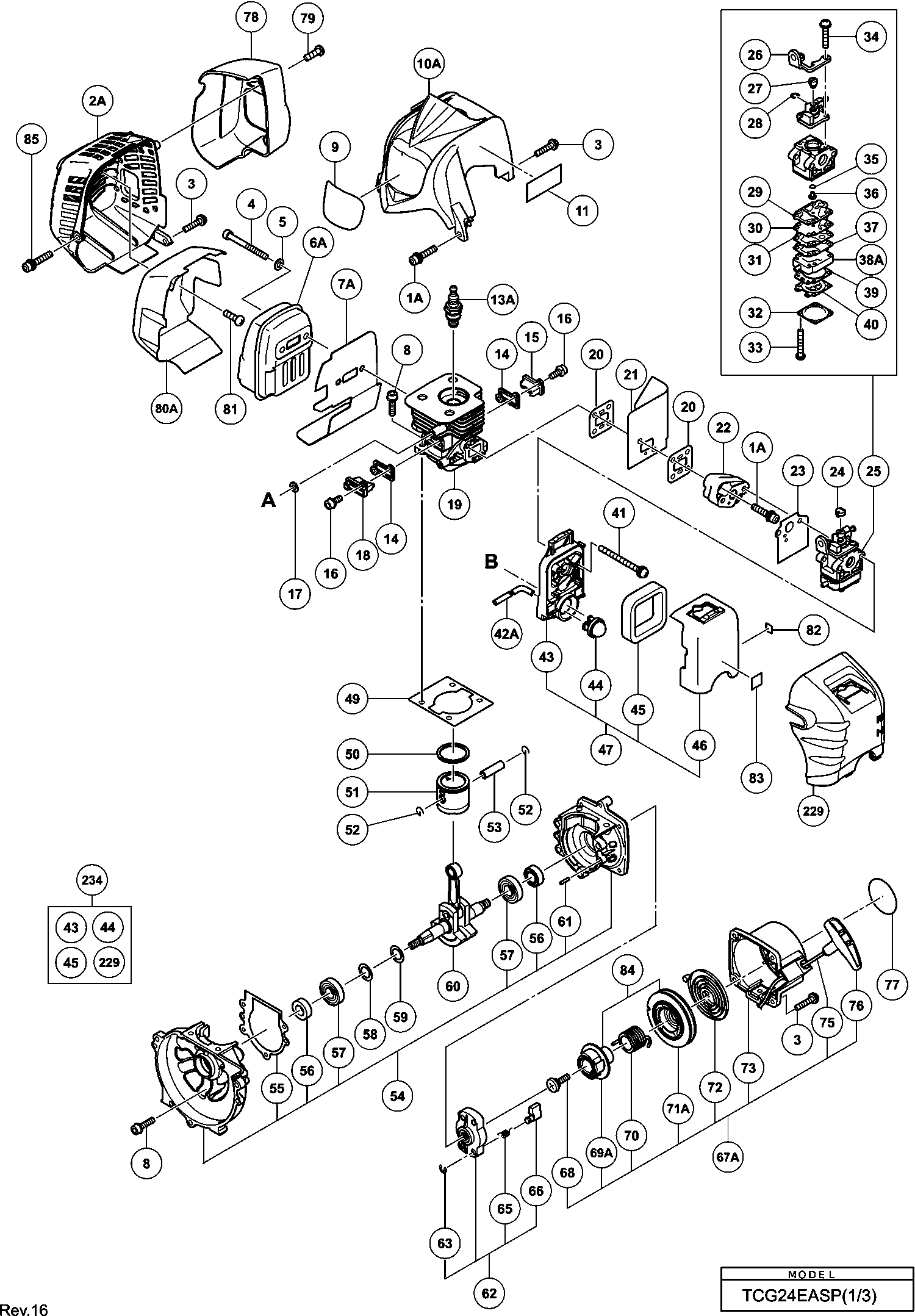

Dessins des Hikoki TCG24EASP
Liste de pièces de rechange des Hikoki TCG24EASP
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 1A | 6698844 | 1.20 | 1.44 | |
| Couvercle de silencieux depuis 11 2013 | ||||
| 2A | 6600334 | 5.85 | 7.02 | |
| Vis Machine (avec rondelles) M4x20 (noir) | ||||
| 3 | 307606 | 1.05 | 1.26 | |
| Hex. Douille Hd. Boulon M6x65 | ||||
| 4 | 6698384 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 5 | 949432 | 1.05 | 1.26 | |
| Silencieux (b) | ||||
| 6A | 6600004 | 25.85 | 31.02 | |
| PROTECTEUR THERMIQUE | ||||
| 7A | 6600320 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 6698386 | |||
| Etiquette Tanaka Nouveau | ||||
| 9 | 6696339 | 1.20 | 1.44 | |
| Couvercle de cylindre | ||||
| 10A | 6699128 | 4.35 | 5.22 | |
| Bougie Bmr7a | ||||
| 13A | 6699316 | 8.91 | 10.70 | |
| Joint du couvercle | ||||
| 14 | 6698468 | 1.05 | 1.26 | |
| Couvercle de soupape d'échappement (a) | ||||
| 15 | 6698469 | 1.05 | 1.26 | |
| Boulon à tête hexagonale M4x12 | ||||
| 16 | 6698385 | 1.05 | 1.26 | |
| Rondelle (ancien 182-0186a-20) | ||||
| 17 | 6684600 | 2.15 | 2.58 | |
| Couvercle de soupape d'échappement (b) | ||||
| 18 | 6698470 | 1.05 | 1.26 | |
| Cylindre | ||||
| 19 | 6698465 | 32.31 | 38.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 20 | 6684865 | |||
| Casserole Flash | ||||
| 21 | 6698516 | 1.05 | 1.26 | |
| Isolateur de carburateur | ||||
| 22 | 6698387 | 3.15 | 3.78 | |
| Joint de carburateur | ||||
| 23 | 6698405 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 24 | 6684628 | |||
| Assemblage de carburateur Wyc-28 | ||||
| 25 | 6698474 | 55.14 | 66.16 | |
| Support de Réglage de Câble | ||||
| 26 | 6699287 | 4.13 | 4.95 | |
| Pivot | ||||
| 27 | 6696830 | 4.45 | 5.34 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 28 | 6684696 | 2.15 | 2.58 | |
| Joint de pompe (ancien 577-25292-20 & 6696321) | ||||
| 29 | 6684692 | 29.19 | 35.02 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 30 | 6684693 | 8.58 | 10.29 | |
| Plaque de pompe (ancienne 523-25100-20) | ||||
| 31 | 6691242 | 2.31 | 2.78 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 32 | 6685222 | 4.45 | 5.34 | |
| Vis de réglage (ancienne 548-25101-20) | ||||
| 33 | 6691312 | 1.15 | 1.38 | |
| Vis de réglage M3x12 | ||||
| 34 | 6696829 | 1.04 | 1.24 | |
| O-RING (ancien 550-25100-20) | ||||
| 35 | 6684695 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 36 | 6697842 | |||
| Plaque de circuit (ancien 522-25100-20) | ||||
| 37 | 6691234 | 3.30 | 3.96 | |
| Corps de pompe | ||||
| 38A | 6696828 | 13.36 | 16.04 | |
| Garniture de diaphragme (ancien 475-25038-20) | ||||
| 39 | 6685220 | 2.31 | 2.78 | |
| Diaphragme de mesure (ancien 474-25601-20) | ||||
| 40 | 6684690 | 18.00 | 21.60 | |
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 41 | 307224 | 1.05 | 1.26 | |
| Conduite de carburant | ||||
| 42A | 6698720 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 43 | 6696832 | |||
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 44 | 6685139 | 5.94 | 7.12 | |
| Élément de filtre à air | ||||
| 45 | 6690347 | 4.45 | 5.34 | |
| Joint de cylindre (ancien 017-52200-20) | ||||
| 49 | 6684587 | 2.15 | 2.58 | |
| Anneau de piston | ||||
| 50 | 6698404 | 4.20 | 5.04 | |
| Piston | ||||
| 51 | 6698368 | 7.28 | 8.73 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 52 | 6684590 | 2.15 | 2.58 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 53 | 6684591 | 4.29 | 5.14 | |
| Ensemble du Carter (ancien 072-52200-90) | ||||
| 54 | 6684606 | 54.45 | 65.34 | |
| Joint de carter (ancien 090-52200-20) | ||||
| 55 | 6684609 | 2.15 | 2.58 | |
| Joint d'huile | ||||
| 56 | 6684607 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 57 | 6695535 | |||
| CALE D'EPAISSEUR | ||||
| 58 | 6696946 | 1.68 | 2.01 | |
| CALE D'EPAISSEUR | ||||
| 59 | 6696945 | 1.68 | 2.01 | |
| Vilebrequin | ||||
| 60 | 6696533 | 32.31 | 38.78 | |
| Goupille 4x12 | ||||
| 61 | 6696947 | 1.05 | 1.26 | |
| Poulie de démarrage Ass'y (ancien 798-0651h-90) | ||||
| 62 | 6684681 | 13.20 | 15.84 | |
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 63 | 6685101 | 1.15 | 1.38 | |
| Ressort de griffe de démarrage (ancien 790-06097-2 | ||||
| 65 | 6684684 | 4.29 | 5.14 | |
| Pince d'allumage (ancien 788-0651h-20) | ||||
| 66 | 6684685 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 67A | 6699995 | |||
| Vis de réglage (ancienne 839-03045-20) | ||||
| 68 | 6684679 | 2.15 | 2.58 | |
| PLAQUE À CAMES | ||||
| 69A | 6699996 | 2.55 | 3.06 | |
| Ressort d'amortisseur (ancien 758-0651h-20) | ||||
| 70 | 6684677 | 8.58 | 10.29 | |
| Bobine de corde de démarrage | ||||
| 71A | 6699997 | 8.41 | 10.10 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 72 | 6684675 | 11.55 | 13.86 | |
| Boîtier de Démarreur à Rappel Comp. (ancien 772-07 | ||||
| 73 | 6684673 | 19.06 | 22.88 | |
| Corde de démarrage 3.5x860 (ancien 783-0720f-20/66 | ||||
| 75 | 6684674 | 4.29 | 5.14 | |
| Poignée de démarrage | ||||
| 76 | 6684680 | 2.15 | 2.58 | |
| Couvercle arrière du silencieux | ||||
| 78 | 6600335 | 8.55 | 10.26 | |
| Vis autotaraudeuse D4 depuis 11 2013 | ||||
| 79 | 6600332 | 1.04 | 1.24 | |
| Protection thermique du silencieux | ||||
| 80A | 6600422 | 5.70 | 6.84 | |
| Vis à tôle D4x10 | ||||
| 81 | 6600325 | 1.04 | 1.24 | |
| Plaque de marque (t) | ||||
| 82 | 6600327 | 1.04 | 1.24 | |
| Étiquette d'amorçage depuis 11.2013 pour l'Europe | ||||
| 83 | 6699000 | 1.04 | 1.24 | |
| Ass'y de Plaque de Came | ||||
| 84 | 6699691 | 6.10 | 7.32 | |
| Boulon à tête hexagonale M5x30 avec verrou d'étanc | ||||
| 85 | 6698950 | 1.20 | 1.44 | |
| Vis Ø 4*16 Noir | ||||
| 91 | 305812 | 1.04 | 1.24 | |
| Poignée (b) | ||||
| 92 | 6696487 | 3.45 | 4.14 | |
| LEVIER DE VERROUILLAGE | ||||
| 93 | 6696490 | 1.04 | 1.24 | |
| Cordon d'arrêt | ||||
| 97 | 6696592 | 2.10 | 2.52 | |
| Tube de protection | ||||
| 98 | 6696594 | 2.10 | 2.52 | |
| Câble d'accélérateur | ||||
| 99 | 6696593 | 5.10 | 6.12 | |
| Poignée (a) | ||||
| 100 | 6696486 | 3.45 | 4.14 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 101 | 6684667 | 2.15 | 2.58 | |
| Boulon à trou hexagonal 5x22/s (ancien 994-61050-2 | ||||
| 102 | 6695492 | 1.15 | 1.38 | |
| Caoutchouc anti-vibration (a) | ||||
| 103 | 6696963 | 3.33 | 3.99 | |
| Support de tuyau (a) | ||||
| 104 | 6698643 | 2.10 | 2.52 | |
| Support de tuyau (b) | ||||
| 106 | 6698644 | 2.10 | 2.52 | |
| Caoutchouc anti-vibration (b) | ||||
| 107 | 6696964 | 3.33 | 3.99 | |
| Circlips Ø12 (x10) paquet de 10 | ||||
| 108 | 939542 | 1.50 | 1.80 | |
| Enveloppe De Ventilateur | ||||
| 109A | 6699129 | 8.25 | 9.90 | |
| ARBRE D'EMBRAYAGE | ||||
| 110B | 6699400 | 8.85 | 10.62 | |
| Boulon d'escalier | ||||
| 111 | 6696469 | 1.04 | 1.24 | |
| Bague | ||||
| 112 | 6684648 | 2.15 | 2.58 | |
| Plaque d'embrayage (a) | ||||
| 113 | 6696546 | 1.05 | 1.26 | |
| Embrayage | ||||
| 114 | 6696948 | 11.64 | 13.96 | |
| Rondelle | ||||
| 115 | 6696547 | 1.05 | 1.26 | |
| Ecrou | ||||
| 116 | 6685337 | 1.05 | 1.26 | |
| Rondelle Diam 8 Noir H65sd2 | ||||
| 117 | 323212 | 1.05 | 1.26 | |
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 118 | 6698388 | 1.05 | 1.26 | |
| Bobine | ||||
| 119B | 6699464 | 17.60 | 21.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 120C | 6601421 | |||
| Pas d'informations disponibles, non commandable | ||||
| 121A | 6699186 | |||
| Cord | ||||
| 122 | 6696544 | 1.05 | 1.26 | |
| Câble de Terre | ||||
| 123 | 6696545 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 124 | 6696928 | |||
| Roto Magneto Comp. | ||||
| 124A | 6699289 | 25.71 | 30.86 | |
| Entretoise (1) | ||||
| 125 | 6698496 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 126B | 6601525 | |||
| Tuyau de Carburant L70 | ||||
| 127A | 6699014 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 129 | 6698402 | |||
| Pas d'informations disponibles, non commandable | ||||
| 130 | 6684625 | |||
| Resevoir | ||||
| 131A | 6600317 | 7.95 | 9.54 | |
| Réservoir (c) | ||||
| 131B | 6600354 | 3.45 | 4.14 | |
| Filtre à pompe | ||||
| 132A | 6600351 | 2.70 | 3.24 | |
| Clip | ||||
| 133 | 6696949 | 1.68 | 2.01 | |
| Support (ancien 940-07350-20) | ||||
| 134 | 6694787 | 3.30 | 3.96 | |
| Boulon (avec bride) L27.8 | ||||
| 135A | 6698991 | 1.20 | 1.44 | |
| Clavette à ergot 3x13x4.5 (ancien 068-10100-20) | ||||
| 136 | 6684899 | 2.15 | 2.58 | |
| Volant moteur (ancien 6696928) | ||||
| 137 | 6699463 | 23.38 | 28.05 | |
| Vis Taraudeuse (w/Bord) D4x30 pour Europe (s) | ||||
| 151 | 323837 | 1.68 | 2.01 | |
| Vis machine M5x30 (noir) | ||||
| 152 | 323041 | 1.05 | 1.26 | |
| POIGNEE DROITE | ||||
| 153 | 6698637 | 19.11 | 22.94 | |
| Poignée (b) | ||||
| 154 | 6696590 | 3.13 | 3.75 | |
| Poignée (a) | ||||
| 155 | 6696588 | 2.10 | 2.52 | |
| Ecrou M.5 | ||||
| 156 | 302012 | 1.05 | 1.26 | |
| Support de poignée (b) (ancien 6696577) | ||||
| 162A | 6600501 | 7.20 | 8.64 | |
| Porte-poignée (c) | ||||
| 163 | 6696578 | 2.10 | 2.52 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 164 | 6684714 | 2.15 | 2.58 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 165 | 6684709 | 2.15 | 2.58 | |
| Support de poignée (a) (ancien 6696576) | ||||
| 166A | 6600500 | 4.20 | 5.04 | |
| POIGNEE GAUCHE | ||||
| 167 | 6698638 | 22.83 | 27.39 | |
| Carter | ||||
| 168A | 6699402 | 50.33 | 60.39 | |
| Boulon (noire) M6 | ||||
| 169 | 6696974 | 1.68 | 2.01 | |
| Porte-fraise (a) | ||||
| 176 | 6696977 | 13.33 | 15.99 | |
| Porte-fraise (b) | ||||
| 177 | 6698659 | 13.04 | 15.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 178A | 6699188 | |||
| Écrou en U (main gauche) M10 pour Irl | ||||
| 179A | 335759 | 1.04 | 1.24 | |
| Vis 5x12/w.s (ancien 994-16050-121) | ||||
| 180 | 6695414 | 1.15 | 1.38 | |
| Boulon Hex. à Douille M5x30 (10 Pcs) | ||||
| 181 | 949664 | 3.75 | 4.50 | |
| Couvercle Blacket | ||||
| 186 | 6696494 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 187 | 6696454 | |||
| Ensemble de couvercle avec arbre M10x.125 à gauche | ||||
| 188 | 6698794 | 9.30 | 11.16 | |
| VIS DE BLOCAGE | ||||
| 190 | 6698795 | 1.35 | 1.62 | |
| Bobine | ||||
| 191 | 6698796 | 2.40 | 2.88 | |
| Ressort de retour | ||||
| 192 | 6698797 | 1.05 | 1.26 | |
| Bouton (1) | ||||
| 193 | 6698798 | 1.20 | 1.44 | |
| Guide de cordon | ||||
| 194 | 6698799 | 1.20 | 1.44 | |
| Boîtier (b) | ||||
| 195 | 6698800 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 196 | 6696980 | |||
| Support de couvercle de sécurité | ||||
| 197 | 6696951 | 3.33 | 3.99 | |
| Garde de couverture | ||||
| 198 | 6696950 | 10.98 | 13.17 | |
| Vis autotaraudeuse 4x14 (ancien 993-48040-142) | ||||
| 199 | 6684751 | 2.15 | 2.58 | |
| Lame (ancien 797-37714-20) | ||||
| 200 | 6684750 | 4.29 | 5.14 | |
| Autocollant d'avertissement (ancien 919-38100-20) | ||||
| 205 | 6684959 | 2.10 | 2.52 | |
| Marque de niveau (ancienne 923-33700-20) | ||||
| 207 | 6684851 | 2.15 | 2.58 | |
| Tuyau principal Comp. (ancien 6696483) | ||||
| 208 | 6696558 | 17.69 | 21.22 | |
| Arbre d'entraînement (ancien 6696484) | ||||
| 209 | 6698514 | 15.60 | 18.72 | |
| Suspension | ||||
| 210A | 6600504 | 1.20 | 1.44 | |
| Capuchon (a) | ||||
| 211 | 6698515 | 2.10 | 2.52 | |
| Vis M.5*10 (paquet de 10) For Irl | ||||
| 225 | 949236 | 1.05 | 1.26 | |
| Étiquette d'avertissement (haie) | ||||
| 237 | 6600328 | 1.04 | 1.24 | |
| Set de support de poignée (a+b) (ancien 6696576+66 | ||||
| 240 | 6600499 | 10.65 | 12.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6696596 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Couvercle de coupe (ancien 615-37224-20/790290) | ||||
| 504B | 6684768 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 505 | 6698711 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 6696184 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507A | 6601420 | |||
| Trousse de réparation | ||||
| 601 | 6600030 | 40.84 | 49.00 | |
| Trousse de réparation | ||||
| 601 | 6600031 | 34.93 | 41.91 | |
