Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TBC600'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

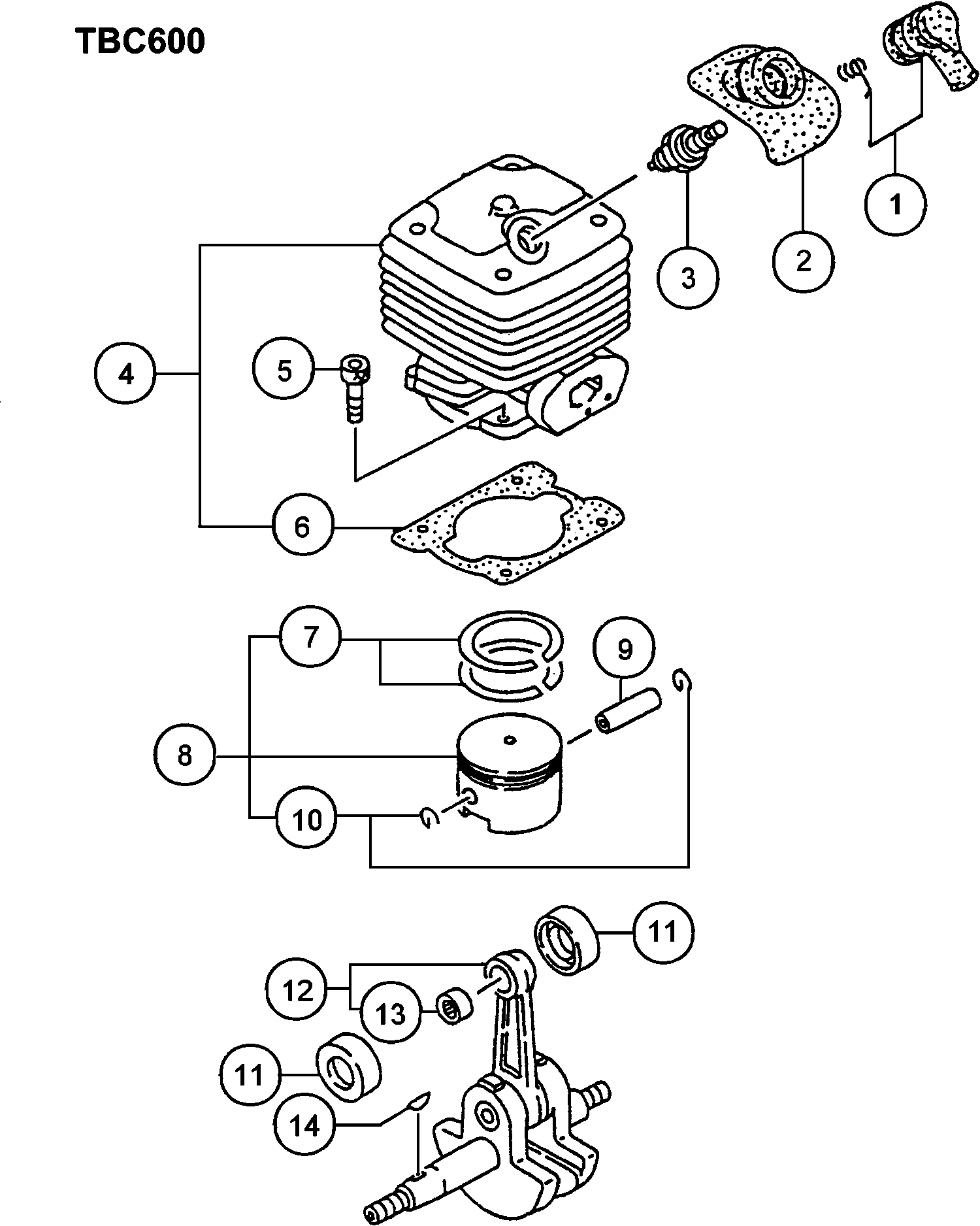

Dessins des Hikoki TBC600
Liste de pièces de rechange des Hikoki TBC600
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon de bougie d'allumage d'ensemble (ancien 1 | ||||
| 1 | 6687468 | 2.31 | 2.78 | |
| Couvercle en caoutchouc pour bougie d'allumage Til | ||||
| 2 | 6688336 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 4 | 6685470 | |||
| Boulon à trou hexagonal M5x18 / s (ancien 994-6105 | ||||
| 5 | 6684586 | 2.15 | 2.58 | |
| Joint de cylindre (ancien 017-04220-21) | ||||
| 6 | 6685738 | 1.15 | 1.38 | |
| Anneau de piston (ancien 041-04090-21) | ||||
| 7 | 6686126 | 7.75 | 9.30 | |
| Ensemble de pistons (ancien 030-0422u-90) | ||||
| 8 | 6685887 | 19.21 | 23.06 | |
| Axe de piston 10x35 (ancien 037-10100-20 & 6686012 | ||||
| 9 | 6686019 | 2.31 | 2.78 | |
| Circlip de goupille du piston (vieux 039-01000-20) | ||||
| 10 | 6686026 | 1.15 | 1.38 | |
| Collier de goupille de piston (ancien 036-04090-20 | ||||
| 11 | 6685993 | 5.28 | 6.33 | |
| Vilebrequin comp. (ancien 046-04220-80) | ||||
| 12 | 6686190 | 88.33 | 105.99 | |
| Roulement à aiguilles, 2x8.8 (ancien 999-62101-480 | ||||
| 13 | 6695602 | 5.28 | 6.33 | |
| Clavette Wood-ruff 3x13x5 (ancien 068-02000-20/790 | ||||
| 14 | 6686457 | 1.15 | 1.38 | |
| Petit Écrou 10 (ancien 991-11100-013/6695138/79021 | ||||
| 31 | 6695139 | 1.05 | 1.26 | |
| Boîtier de manivelle (ancien 072-04220-91) | ||||
| 32 | 6686553 | 60.35 | 72.42 | |
| Joint de carter de manivelle (ancien 090-04200-21/ | ||||
| 33 | 6686713 | 1.15 | 1.38 | |
| Joint d'huile | ||||
| 34 | 6695637 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 35 | 6695557 | |||
| Bague | ||||
| 36 | 6686463 | 1.15 | 1.38 | |
| Cale de vilebrequin 0.10 (ancien 071-02007-21) | ||||
| 37 | 6686470 | 1.15 | 1.38 | |
| Cale d'arbre à cames 0.20 (ancienne 071-02007-23) | ||||
| 37 | 6686472 | 1.15 | 1.38 | |
| Cale d'arbre à cames 0.30 (ancienne 071-02007-24) | ||||
| 37 | 6686473 | 1.15 | 1.38 | |
| Vis à bouton à trou hexagonal 6x45 (ancien 990-530 | ||||
| 38 | 6695084 | 1.15 | 1.38 | |
| Bague | ||||
| 39 | 6684826 | 2.15 | 2.58 | |
| Boulon à tête hexagonale (w/button) m6 (ancien 990 | ||||
| 40 | 6684825 | 2.15 | 2.58 | |
| Écrou de Blocage M6 (ancien 991-01060-013) | ||||
| 41 | 6684872 | 2.15 | 2.58 | |
| Récepteur externe (ancien 894-01401-20) | ||||
| 42 | 6694043 | 3.30 | 3.96 | |
| Composant du rotor magnétique (ancien 155-20537-80 | ||||
| 43 | 6687371 | 22.24 | 26.68 | |
| Bague | ||||
| 44 | 6695185 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 45 | 6695138 | |||
| Plus disponible, pas de remplacement | ||||
| 46 | 6687662 | |||
| Vis 5x18/s (ancien 994-14050-181) | ||||
| 47 | 6695339 | 1.15 | 1.38 | |
| Rondelle 5 (ancien 992-00050-011) | ||||
| 48 | 6684864 | 2.15 | 2.58 | |
| Passage de câble (ancien 203-06590-20) | ||||
| 49 | 6688053 | 1.15 | 1.38 | |
| Assemblage de fils conducteurs (ancien 191-04280-9 | ||||
| 50 | 6687967 | 5.11 | 6.14 | |
| Caoutchouc d'amortisseur pour réservoir de carbura | ||||
| 71 | 6692225 | 1.15 | 1.38 | |
| Joint de collecteur d'admission | ||||
| 72 | 6689883 | 1.15 | 1.38 | |
| Set d'Isolateur de Carburetor (ancien 404-0422u-90 | ||||
| 73 | 6689950 | 8.58 | 10.29 | |
| Joint de carburateur (ancien 402-01740-20/6689844) | ||||
| 74 | 6689826 | 1.15 | 1.38 | |
| Ensemble de carburateur Hda306 Walbro (ancien 455- | ||||
| 75 | 6690468 | 90.45 | 108.54 | |
| Set de carburateur | ||||
| 75A | 6697706 | 91.96 | 110.36 | |
| Vis 5x24ws (ancien 994-16050-241) | ||||
| 76 | 6695423 | 1.15 | 1.38 | |
| Levier d'étranglement (ancien 495-04200-20) | ||||
| 77 | 6691004 | 1.15 | 1.38 | |
| Tuyau de carburant 2.5x4x90 (ancien 700-02504-09) | ||||
| 78 | 6685267 | 1.15 | 1.38 | |
| Tuyau de carburant 2.5x4x80 (ancien 700-02504-08) | ||||
| 78A | 6692347 | 1.15 | 1.38 | |
| Petit Écrou 10 (ancien 991-11100-013/6695138/79021 | ||||
| 79 | 6695139 | 1.05 | 1.26 | |
| Bague | ||||
| 80 | 6695235 | 1.15 | 1.38 | |
| Pompe d'amorçage Comp. (ancien 422-25030-80) | ||||
| 81 | 6690080 | 6.93 | 8.31 | |
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 81A | 6685139 | 5.94 | 7.12 | |
| Clip.6.3 Dia. (ancien 680-00731-20) | ||||
| 83 | 6684619 | 2.15 | 2.58 | |
| Ensemble de corps de filtre à pompe (ancien 675-01 | ||||
| 84 | 6692273 | 7.10 | 8.52 | |
| Réservoir de carburant, blanc (ancien 591-0422p-21 | ||||
| 85 | 6691526 | 11.88 | 14.25 | |
| Grommet de retour (ancien 6684627) | ||||
| 86 | 6697846 | 1.04 | 1.24 | |
| Bande de Maintien de Réservoir (ancien 603-04201-2 | ||||
| 88 | 6691927 | 6.44 | 7.72 | |
| Amortisseur en caoutchouc (ancien 652-04201-20) | ||||
| 89 | 6692193 | 6.44 | 7.72 | |
| Vis 5x16/ps (ancienne 994-15050-162) | ||||
| 90 | 6695386 | 1.15 | 1.38 | |
| Capuchon pivotant (ancien 560-07120-21/6684628) | ||||
| 93 | 6691337 | 1.15 | 1.38 | |
| Protecteur de silencieux (ancien 738-04220-20) | ||||
| 111 | 6692777 | 11.71 | 14.06 | |
| Vis 5x12/ps (ancienne 994-15050-122) | ||||
| 112 | 6695383 | 1.15 | 1.38 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 113 | 6684667 | 2.15 | 2.58 | |
| Rondelle Ø 5 | ||||
| 114 | 6684918 | 2.15 | 2.58 | |
| Vis à trou hexagonal 6x65 (ancien 990-53060-653) | ||||
| 115 | 6695088 | 2.31 | 2.78 | |
| Bague | ||||
| 116 | 6684639 | 2.15 | 2.58 | |
| Plus disponible, pas de remplacement | ||||
| 117 | 6692463 | |||
| Joint spécial du silencieux (ancien 751-04200-20) | ||||
| 118 | 6692883 | 1.15 | 1.38 | |
| Joint d'échappement (ancien 737-04230-20) | ||||
| 121 | 6692741 | 1.15 | 1.38 | |
| Bouclier thermique | ||||
| 122 | 6687242 | 2.31 | 2.78 | |
| Vis 5x18/ps (ancien 994-15050-182) | ||||
| 123 | 6695389 | 1.15 | 1.38 | |
| Support de réservoir (ancien 653-04200-20) | ||||
| 124 | 6692205 | 4.79 | 5.74 | |
| Coussin en caoutchouc pour réservoir de carburant | ||||
| 125 | 6692227 | 1.15 | 1.38 | |
| Bague | ||||
| 126 | 6689645 | 1.15 | 1.38 | |
| Garniture d'embrayage | ||||
| 127 | 6688615 | 13.70 | 16.44 | |
| Ressort d'embrayage (ancien 342-04270-20) | ||||
| 128 | 6689429 | 3.30 | 3.96 | |
| Rondelle | ||||
| 129 | 6695203 | 1.15 | 1.38 | |
| Boulon d'étape d'embrayage (ancien 357-0136u-20) | ||||
| 130 | 6689628 | 2.31 | 2.78 | |
| Comp. tige d'embrayage | ||||
| 131 | 6699561 | 19.36 | 23.24 | |
| Caisson de Démarrage à Rappel Assemblé | ||||
| 151A | 6697645 | 21.78 | 26.13 | |
| Pas d'informations disponibles, non commandable | ||||
| 152 | 6693025 | |||
| Corps de lanceur à rappel Comp. | ||||
| 152A | 6697646 | 11.71 | 14.06 | |
| Bobine de corde de démarrage (ancienne 769-04220-2 | ||||
| 153 | 6693007 | 4.95 | 5.94 | |
| Bobine de corde de démarrage | ||||
| 153A | 6697647 | 4.13 | 4.95 | |
| Ressort de rappel (ancien 779-04220-20) | ||||
| 154 | 6693114 | 9.08 | 10.89 | |
| STARTER SPRING | ||||
| 154A | 6697648 | 7.08 | 8.50 | |
| Corde de démarrage (ancienne 783-04270-20/6693164) | ||||
| 155 | 6693165 | 3.30 | 3.96 | |
| STARTER ROPE | ||||
| 155A | 6697649 | 2.64 | 3.17 | |
| Pas d'informations disponibles, non commandable | ||||
| 156 | 6693607 | |||
| Poignée de démarrage | ||||
| 157 | 6693232 | 3.30 | 3.96 | |
| Poignée de démarrage | ||||
| 157A | 6697650 | 2.80 | 3.36 | |
| Vis de réglage (ancienne 839-04220-20) | ||||
| 158 | 6693634 | 1.15 | 1.38 | |
| Pignon de départ (ancien 788-0162v-20) | ||||
| 159 | 6693302 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 159A | 6697643 | |||
| Bague de retenue D4e (ancien 993-55040-001) | ||||
| 160 | 6685101 | 1.15 | 1.38 | |
| Vis 5x25ps (ancienne 994-15050-252) | ||||
| 161 | 6695395 | 1.15 | 1.38 | |
| Ressort de starter (ancien 790-0162v-20) | ||||
| 162 | 6693345 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 162A | 6697642 | |||
| Poulie de démarrage (ancien 798-04220-90) | ||||
| 163 | 6693395 | 11.05 | 13.26 | |
| Poulie de démarrage | ||||
| 163A | 6697644 | 11.05 | 13.26 | |
| Set corps de nettoyeur (ancien 6690106) | ||||
| 181 | 6699506 | 14.21 | 17.06 | |
| Corps de Nettoyeur (ancien 423-04270-21) | ||||
| 181A | 6697705 | 5.45 | 6.54 | |
| Collier 5.8 (ancien 659-00801-20) | ||||
| 182 | 6692244 | 1.15 | 1.38 | |
| Tableau de vérification du débordement Comp. (anci | ||||
| 183 | 6690848 | 2.31 | 2.78 | |
| Élément de filtre à air | ||||
| 184 | 6690357 | 2.31 | 2.78 | |
| Couvercle du filtre à air | ||||
| 185 | 6690149 | 8.58 | 10.29 | |
| Boulon | ||||
| 186 | 6690383 | 1.15 | 1.38 | |
| Vis 5x60/s (ancienne 994-14050-601) | ||||
| 187 | 6695354 | 1.15 | 1.38 | |
| Vis (ancien 514-25001-20) | ||||
| 201 | 6685210 | 1.15 | 1.38 | |
| Corps de pompe (ancien 575-25012-20) | ||||
| 202 | 6691420 | 8.25 | 9.90 | |
| Joint de pompe (ancien 577-25012-20) | ||||
| 203 | 6691455 | 2.31 | 2.78 | |
| Diaphragme de pompe (ancien 576-25012-20) | ||||
| 204 | 6691446 | 5.28 | 6.33 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 205 | 6684700 | 4.29 | 5.14 | |
| Ressort de réglage au ralenti (ancien 463-25012-20 | ||||
| 206 | 6690766 | 2.31 | 2.78 | |
| Vis de réglage du ralenti (ancien 462-25006-20) | ||||
| 207 | 6690736 | 3.30 | 3.96 | |
| Valve à aiguille (ancien 603-25012-20) | ||||
| 208 | 6685215 | 5.28 | 6.33 | |
| Ressort de soupape (ancien 477-25307-20) | ||||
| 209 | 6690874 | 4.45 | 5.34 | |
| Levier de commande (ancien 473-25012-20) | ||||
| 210 | 6690819 | 4.45 | 5.34 | |
| Broche de charnière (ancien 605-25001-20) | ||||
| 211 | 6685219 | 1.15 | 1.38 | |
| Vis de fixation de goupille de charnière (ancien 5 | ||||
| 212 | 6685218 | 2.31 | 2.78 | |
| Joint de diaphragme (ancien 475-25032-20) | ||||
| 213 | 6690840 | 3.30 | 3.96 | |
| Joint de diaphragme (ancien 475-25012-20) | ||||
| 213A | 6690838 | 2.31 | 2.78 | |
| Membrane de dosage Comp. (ancien 474-25032-80) | ||||
| 214 | 6690829 | 11.88 | 14.25 | |
| Membrane de dosage Comp. (ancien 474-25012-80) | ||||
| 214A | 6690828 | 11.88 | 14.25 | |
| Comp. de purge d'air (ancien 454-25032-80) | ||||
| 215 | 6690434 | 18.00 | 21.60 | |
| Couvercle de membrane (ancien 476-25032-20) | ||||
| 216 | 6690860 | 6.44 | 7.72 | |
| Couvercle du diaphragme (ancien 476-25012-20) | ||||
| 216A | 6690858 | 6.93 | 8.31 | |
| Vis d'ajustage (ancienne 548-25016-20) Nouveau Jul | ||||
| 217 | 6691310 | 1.15 | 1.38 | |
| Vis de réglage (ancien 548-25012-20) | ||||
| 217A | 6685223 | 1.15 | 1.38 | |
| Arbre de la couronne de clutch (ancien 289-04308-8 | ||||
| 221 | 6688585 | 19.51 | 23.42 | |
| Roulement à billes | ||||
| 222 | 6695559 | 6.44 | 7.72 | |
| Anneau d'arrêt C-35, interne (ancien 993-51035-002 | ||||
| 223 | 6695296 | 1.15 | 1.38 | |
| Bague d'arrêt C-15, externe (ancien 993-50015-002) | ||||
| 224 | 6695285 | 1.15 | 1.38 | |
| Boulon à trou hexagonal 6x25 (ancien 990-54060-253 | ||||
| 225 | 6695093 | 1.15 | 1.38 | |
| Enveloppe De Ventilateur | ||||
| 226 | 6686975 | 36.15 | 43.38 | |
| Vis 6x25/s (ancien 994-14060-251) | ||||
| 227 | 6695363 | 1.15 | 1.38 | |
| Bague | ||||
| 228 | 6695183 | 1.15 | 1.38 | |
| Arbre d'entraînement, 1552l (ancien 343-38101-20) | ||||
| 231 | 6689476 | 17.70 | 21.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 232 | 6689403 | |||
| Ensemble de douille (ancien 347-37100-90) | ||||
| 233 | 6689515 | 3.30 | 3.96 | |
| Boulon du bouton (ancien 512-37861-80) | ||||
| 234 | 6691207 | 4.79 | 5.74 | |
| Support de Poignée A (ancien 506-37861-20) | ||||
| 235 | 6691143 | 9.74 | 11.68 | |
| Support de poignée B (ancien 507-37861-20) | ||||
| 236 | 6691159 | 10.23 | 12.27 | |
| Support Holder (ancien 522-37861-20) | ||||
| 237 | 6691237 | 5.28 | 6.33 | |
| Support de poignée Comp. (ancien 521-37861-80) | ||||
| 238 | 6691232 | 34.19 | 41.02 | |
| Écrou spécial M6x1.0 (ancien 315-37861-20) | ||||
| 239 | 6689102 | 8.41 | 10.10 | |
| Caoutchouc anti-vibrateur | ||||
| 240 | 6689165 | 2.31 | 2.78 | |
| Ecrou 6 Ups-p (ancien 991-87060-001 & 6698766) | ||||
| 241 | 6695175 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 242 | 6695094 | |||
| Serre-cordon (ancien 198-3332a-20) | ||||
| 243 | 6688016 | 1.15 | 1.38 | |
| Poignée Grip (ancien 165-37861-20) | ||||
| 244 | 6687627 | 4.45 | 5.34 | |
| Serre-câble (ancien 198-37861-21/6697035) | ||||
| 245 | 6688025 | 1.15 | 1.38 | |
| Poignée (ancienne 501-37861-21) | ||||
| 246 | 6691079 | 36.15 | 43.38 | |
| Levier d'accélérateur 20 (ancien 870-37180-91) | ||||
| 247 | 6693730 | 44.31 | 53.18 | |
| Tube de protection 990l (ancien 164-07099-00) | ||||
| 248 | 6687549 | 2.31 | 2.78 | |
| Plus disponible, pas de remplacement | ||||
| 249 | 6684721 | |||
| Ressort de rappel (ancien 832-38400-20) | ||||
| 250 | 6684722 | 2.15 | 2.58 | |
| Levier d'accélérateur (ancien 880-38401-20) | ||||
| 251 | 6684723 | 10.23 | 12.27 | |
| Bouchon aveugle (ancien 322-38400-20) | ||||
| 252 | 6684724 | 2.15 | 2.58 | |
| Vis M4x20 (noire) (ancienne 993-46040-202) | ||||
| 253 | 6684725 | 2.15 | 2.58 | |
| Vis 5x30 (noire) (ancienne 994-31050-303) | ||||
| 254 | 6684726 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 255 | 6684727 | |||
| Composant du fond d'arrêt (ancien 156-37180-80) | ||||
| 256 | 6687440 | 14.53 | 17.43 | |
| Composant interrupteur d'arrêt (ancien 156-37180-8 | ||||
| 256A | 6687441 | 9.74 | 11.68 | |
| Câble d'accélérateur (ancien 887-37180-80) | ||||
| 257 | 6694009 | 12.88 | 15.45 | |
| Câble d'accélérateur | ||||
| 258 | 6693955 | 38.26 | 45.92 | |
| Câble d'accélérateur | ||||
| 258A | 6693956 | 26.16 | 31.40 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 272 | 6684709 | 2.15 | 2.58 | |
| Anneau d'arrêt C-28.inner (ancien 993-51028-002) | ||||
| 273 | 6684741 | 2.15 | 2.58 | |
| Anneau d'arrêt C-12 Extérieur | ||||
| 274 | 6684664 | 2.15 | 2.58 | |
| Roulement à billes | ||||
| 275 | 6695532 | 6.60 | 7.92 | |
| Roulement à billes 6001 C3 | ||||
| 276 | 6684608 | 3.80 | 4.56 | |
| Carter de transmission, argent (ancien 300-33392-2 | ||||
| 277 | 6688703 | 28.14 | 33.76 | |
| Rondelle D.5 | ||||
| 278 | 6684834 | 2.15 | 2.58 | |
| Boulon à tête hexagonale M5x12 (ancien 990-51050-1 | ||||
| 279 | 6684829 | 2.15 | 2.58 | |
| Boulon à tête plus 8x10 (ancien 994-23080-100/6694 | ||||
| 280 | 6695437 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 281 | 6695524 | |||
| Roulement à billes | ||||
| 283A | 6695564 | 9.58 | 11.49 | |
| Anneau d'arrêt C-40, interne (ancien 993-51040-002 | ||||
| 284 | 6695298 | 1.15 | 1.38 | |
| Porte-cutter (ancien 310-37100-22/6689020) | ||||
| 285 | 6689022 | 15.28 | 18.33 | |
| Capuchon de Porte-Couteau, 6x11x14 (ancien 311-378 | ||||
| 286 | 6689052 | 4.45 | 5.34 | |
| Protection Couverture A Comp. (ancien 307-37100-81 | ||||
| 287 | 6688982 | 4.45 | 5.34 | |
| Vis 5x16/w.s (ancien 994-16050-162) | ||||
| 288 | 6695418 | 1.15 | 1.38 | |
| Écrou de fixation du cutter L/h (ancien 313-38100- | ||||
| 289 | 6689072 | 2.31 | 2.78 | |
| Bague | ||||
| 290 | 6689157 | 1.15 | 1.38 | |
| Set pignon-engrenage, de rechange (ancien 301-3710 | ||||
| 291 | 6688866 | 26.16 | 31.40 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 292 | 6684714 | 2.15 | 2.58 | |
| Support de couvercle de sécurité (ancien 445-37380 | ||||
| 295 | 6684748 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6693529 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 506 | 6699555 | |||
| Couvercle de coupeur (ancien 615-37181-20) | ||||
| 506A | 6692016 | 8.41 | 10.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 508 | 6695792 | |||
| Pas d'informations disponibles, non commandable | ||||
| 509 | 6695790 | |||
| Couvercle de protection B (ancien 308-37861-20) | ||||
| 523 | 6688994 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 525 | 6695797 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 6694611 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 6694139 | |||
