Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TBC260PF'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

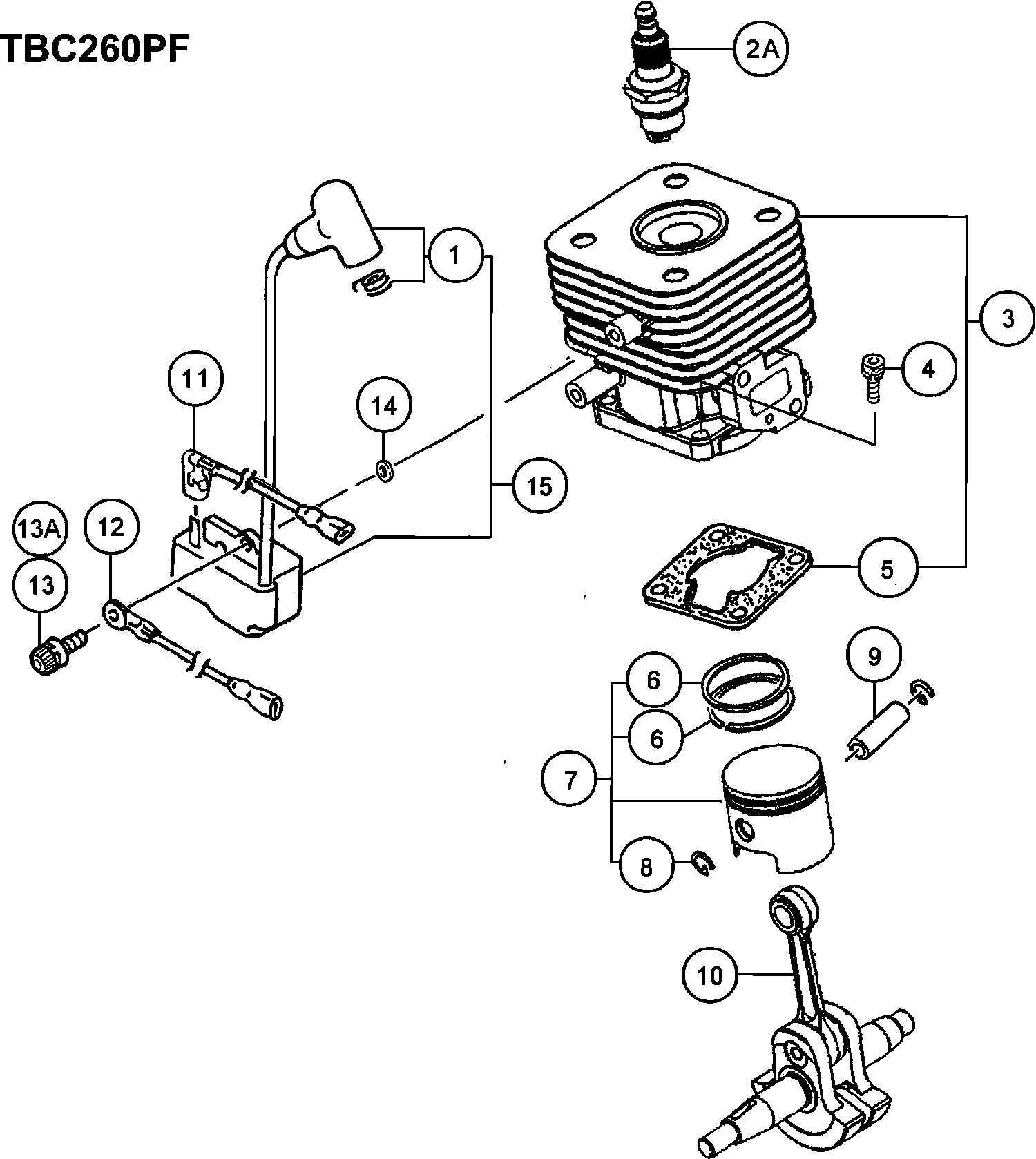

Dessins des Hikoki TBC260PF
Liste de pièces de rechange des Hikoki TBC260PF
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Anti Parasite | ||||
| 1 | 6684894 | 8.58 | 10.29 | |
| Bougie (ancien 6685052) | ||||
| 2A | 6699322 | 2.48 | 2.97 | |
| Cylindre Complet (inclus 65) Includ.65 | ||||
| 3 | 6684897 | 77.74 | 93.28 | |
| Boulon à trou hexagonal M5x18 / s (ancien 994-6105 | ||||
| 4 | 6684586 | 2.15 | 2.58 | |
| Joint de cylindre (ancien 017-07350-20) | ||||
| 5 | 6684896 | 2.15 | 2.58 | |
| Anneau de piston (ancien 041-01601-20) | ||||
| 6 | 6684588 | 8.58 | 10.29 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 6684898 | |||
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 8 | 6684590 | 2.15 | 2.58 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 9 | 6684591 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 6686219 | |||
| Arrêt de câble B 190m (ancien 178-01680-80) | ||||
| 11 | 6687836 | 2.31 | 2.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 6688443 | |||
| Vis Ø4x18 Till H124040 | ||||
| 13 | 6684599 | 2.15 | 2.58 | |
| Vis haute tension 4x18ws (ancienne 994-16040-186) | ||||
| 13A | 6695407 | 1.15 | 1.38 | |
| Rondelle (ancien 182-0186a-20) | ||||
| 14 | 6684600 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | 6687684 | |||
| Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23 | ||||
| 21 | 6684604 | 2.15 | 2.58 | |
| Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24 | ||||
| 21 | 6684605 | 2.15 | 2.58 | |
| Carter d'assemblage (ancien 072-03045-94) | ||||
| 22 | 6684905 | 54.45 | 65.34 | |
| Joint d'huile | ||||
| 23 | 6684607 | 4.29 | 5.14 | |
| Roulement à billes 6001 C3 | ||||
| 24 | 6684608 | 3.80 | 4.56 | |
| Joint de carter (ancien 090-07350-22) | ||||
| 25 | 6684904 | 2.15 | 2.58 | |
| Boulon à tête hexagonale M5x16/s (ancien 994-61050 | ||||
| 26 | 6684903 | 2.15 | 2.58 | |
| Roto Magneto Comp. | ||||
| 27 | 6687384 | 16.19 | 19.42 | |
| Rondelle M8 (ancien 992-01080-011) | ||||
| 28 | 6684611 | 2.15 | 2.58 | |
| Écrou M8 (ancien 991-01080-011/327325/332299/72660 | ||||
| 29 | 6684612 | 2.15 | 2.58 | |
| Joint de collecteur d'admission | ||||
| 41 | 6689895 | 1.15 | 1.38 | |
| Ensemble d'isolants (ancien 404-07020-91) | ||||
| 42 | 6689972 | 6.28 | 7.53 | |
| Vis Ø5x25 Ws (2) | ||||
| 43 | 6684617 | 2.15 | 2.58 | |
| Joint de carburateur (ancien 402-0656a-20) | ||||
| 44 | 6684616 | 2.15 | 2.58 | |
| Volet d'étranglement 2.0 (ancien 528-0652n-22/6691 | ||||
| 45 | 6691276 | 1.15 | 1.38 | |
| Plus disponible, pas de remplacement | ||||
| 46 | 6690120 | |||
| Éponge de nettoyage | ||||
| 47 | 6690365 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 48 | 6690402 | |||
| Comp. de boulon de fixation de couvercle | ||||
| 49 | 6698730 | 3.15 | 3.78 | |
| Vis 5x55 (ancienne 990-11050-552) | ||||
| 50 | 6694914 | 1.15 | 1.38 | |
| Rondelle (ancienne 992-10050-012) | ||||
| 51 | 6684662 | 2.15 | 2.58 | |
| Rondelle 5 (ancien 992-00050-011) | ||||
| 52 | 6684864 | 2.15 | 2.58 | |
| Set de carburateur | ||||
| 53 | 6690465 | 58.39 | 70.06 | |
| Levier de contrôle de l'étranglement (ancien 523-0 | ||||
| 54 | 6691239 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 55A | 6697951 | |||
| Support (ancien 940-07350-20) | ||||
| 56 | 6694787 | 3.30 | 3.96 | |
| Collier C (ancien 659-04300-20) | ||||
| 57 | 6684623 | 2.15 | 2.58 | |
| Grommet de retour (ancien 6684627) | ||||
| 58A | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 59 | 6684626 | |||
| Pas d'informations disponibles, non commandable | ||||
| 60 | 6684620 | |||
| Clip D6 (ancien 680-00070-20) | ||||
| 61 | 6685198 | 1.15 | 1.38 | |
| SHIELD TUBE SET | ||||
| 62A | 6698970 | 10.68 | 12.82 | |
| Vis Ø5x25 Ws (2) | ||||
| 63 | 6684617 | 2.15 | 2.58 | |
| Boulon à trou héxagonal 5x20/ps (ancien 994-63050- | ||||
| 64 | 6684634 | 2.15 | 2.58 | |
| Capuchon de réservoir D Ass'y (ancien 595-03002-90 | ||||
| 65 | 6691748 | 7.59 | 9.10 | |
| Vis à tôle 4x14 P (ancienne 993-49040-142/6695112) | ||||
| 66 | 6695280 | 1.15 | 1.38 | |
| Bague | ||||
| 67 | 6685070 | 1.15 | 1.38 | |
| Couvercle de Cylindre Noir (ancien 016-07500-20) | ||||
| 81 | 6685693 | 4.79 | 5.74 | |
| Boulon à trou hexagonal 5x16/ps (ancien 994-63050- | ||||
| 82 | 6695504 | 1.15 | 1.38 | |
| Boulon Hex. Trou 6x65 (ancien 990-51060-653) | ||||
| 83 | 6695067 | 1.15 | 1.38 | |
| Bague | ||||
| 84 | 6684639 | 2.15 | 2.58 | |
| Silencieux Comp. (ancien 706-07500-80) | ||||
| 85 | 6692576 | 70.33 | 84.39 | |
| Plus disponible, pas de remplacement | ||||
| 86 | 6692888 | |||
| Ensemble de tuyaux d'échappement (ancienne 734-072 | ||||
| 87 | 6692715 | 3.30 | 3.96 | |
| Vis M4x8/ws (ancien 994-36040-081) | ||||
| 88 | 6684651 | 2.15 | 2.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 89 | 6692701 | |||
| Bouclier thermique | ||||
| 90 | 6687265 | 4.45 | 5.34 | |
| Protecteur de silencieux Blk (ancien 738-07500-20) | ||||
| 91 | 6692818 | 13.04 | 15.64 | |
| Boulon à trou hexagonal 4x18ws (ancien 994-64040-1 | ||||
| 92 | 6695508 | 1.15 | 1.38 | |
| Vis 4x18/ps (ancien 994-15040-182) | ||||
| 92A | 6695375 | 1.15 | 1.38 | |
| Couvercle de la fiche (ancien 257-03045-20) | ||||
| 93 | 6688344 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 94 | 6684642 | |||
| Chaussure d'accouplement | ||||
| 95 | 6684643 | 11.55 | 13.86 | |
| Ressort d'embrayage (ancien 342-0630b-20) | ||||
| 96 | 6684644 | 2.15 | 2.58 | |
| Plaque d'embrayage A 0.5 (ancienne 348-0630a-20/66 | ||||
| 97 | 6684645 | 2.15 | 2.58 | |
| Boulon d'étape (ancien 357-0075t-20) | ||||
| 98 | 6684646 | 2.15 | 2.58 | |
| Boulon à trou héxagonal 5x20/ps (ancien 994-63050- | ||||
| 99 | 6684634 | 2.15 | 2.58 | |
| Bague | ||||
| 100 | 6684648 | 2.15 | 2.58 | |
| Vis autotaraudeuse D4.5x16 (ancien 990-72045-164/7 | ||||
| 101 | 6684636 | 2.15 | 2.58 | |
| Corps de démarreur à rappel (ancien 762-03045-90) | ||||
| 111 | 6684938 | 23.45 | 28.14 | |
| Corps de départ de rappel Comp. (ancien 772-03045- | ||||
| 112 | 6684944 | 17.24 | 20.68 | |
| Bobine de corde de démarrage (ancien 774-03045-20) | ||||
| 113 | 6684941 | 6.44 | 7.72 | |
| Ressort de rappel (ancien 779-03045-20) | ||||
| 114 | 6684942 | 9.40 | 11.28 | |
| Balancier (ancien 777-03045-20) | ||||
| 115 | 6684940 | 2.15 | 2.58 | |
| Vis de réglage (ancienne 839-03045-20) | ||||
| 116 | 6684679 | 2.15 | 2.58 | |
| Poulie de maintien (ancien 771-03045-20) | ||||
| 117 | 6684939 | 2.15 | 2.58 | |
| Corde 3.0x800 (ancien 783-03045-20) | ||||
| 118 | 6684943 | 4.29 | 5.14 | |
| Poignée de démarrage | ||||
| 119 | 6684680 | 2.15 | 2.58 | |
| Poulie de démarrage (ancien 798-03045-20) | ||||
| 121 | 6684937 | 6.44 | 7.72 | |
| Boulon à trou hexagonal 4x18ws (ancien 994-64040-1 | ||||
| 122 | 6695508 | 1.15 | 1.38 | |
| Vis 4x18/ps (ancien 994-15040-182) | ||||
| 122A | 6695375 | 1.15 | 1.38 | |
| Corps de pompe comp. (ancien 575-25153-80) | ||||
| 131 | 6684879 | 62.16 | 74.60 | |
| Pompe d'amorçage comp. (ancien 442-25151-80) | ||||
| 132 | 6684687 | 16.34 | 19.60 | |
| Couvercle de membrane (ancien 476-25151-20) | ||||
| 133 | 6684688 | 8.58 | 10.29 | |
| Corps d'amorçage (ancien 447-25108-20) | ||||
| 134 | 6684689 | 6.44 | 7.72 | |
| Diaphragme de mesure Comp. (ancien 474-25241-80) | ||||
| 135 | 6690830 | 11.88 | 14.25 | |
| Joint de diaphragme (ancien 475-25153-20) | ||||
| 136 | 6684691 | 8.58 | 10.29 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 137 | 6684693 | 8.58 | 10.29 | |
| Joint de pompe (ancien 577-25100-20) | ||||
| 138 | 6691457 | 7.10 | 8.52 | |
| Gicleur principal #38.5 (ancien 599-200bw-38/66918 | ||||
| 139 | 6696130 | 5.78 | 6.93 | |
| Poulie de démarrage (ancien 798-03045-20) | ||||
| 140 | 6684937 | 6.44 | 7.72 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 141 | 6684696 | 2.15 | 2.58 | |
| Pivot (ancien 539-25120-20) | ||||
| 142 | 6684697 | 6.44 | 7.72 | |
| Vis de Réglage de l'Accélérateur (ancien 514-25100 | ||||
| 143 | 6684870 | 2.15 | 2.58 | |
| Régleur de câble (vieux 544-25164-20) | ||||
| 144 | 6684873 | 6.44 | 7.72 | |
| Écrou de Blocage M6 (ancien 991-01060-013) | ||||
| 145 | 6684872 | 2.15 | 2.58 | |
| Ajusteur de Câble (ancien 614-25137-20) | ||||
| 146 | 6684871 | 4.29 | 5.14 | |
| Joint d'Épurateur (vieux 431-0634c-20) | ||||
| 147 | 6684875 | 4.29 | 5.14 | |
| Vis de réglage (ancien 548-25151-20 & 6696324) | ||||
| 148 | 6684699 | 2.15 | 2.58 | |
| Rondelle (vieux 549-25165-20) | ||||
| 149 | 6684874 | 2.15 | 2.58 | |
| Écran d'entrée (ancien 578-25007-20) | ||||
| 150 | 6684700 | 4.29 | 5.14 | |
| Tambour d'embrayage comp. (ancien 289-03070-80) | ||||
| 161 | 6688580 | 10.89 | 13.06 | |
| Anneau d'arrêt C-12 Extérieur | ||||
| 162 | 6684664 | 2.15 | 2.58 | |
| Amortisseur en Caoutchouc (ancien 599-00980-21) | ||||
| 163 | 6691823 | 3.30 | 3.96 | |
| Boulon à trou hexagonal 5x16 (ancien 990-51050-163 | ||||
| 164 | 6695046 | 1.15 | 1.38 | |
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 165 | 6684709 | 2.15 | 2.58 | |
| Enveloppe De Ventilateur | ||||
| 166 | 6686959 | 15.13 | 18.15 | |
| Support de tuyau, TPE | ||||
| 167 | 6689651 | 5.94 | 7.12 | |
| Rondelle Ø 5 | ||||
| 168 | 6684918 | 2.15 | 2.58 | |
| Bague | ||||
| 169 | 6689159 | 1.15 | 1.38 | |
| Raccord métallique (ancien 361-00990-20) | ||||
| 170 | 6689664 | 3.30 | 3.96 | |
| Arbre d'entraînement 1487l (ancien 343-38170-20) | ||||
| 181 | 6689477 | 14.21 | 17.06 | |
| Tube de direction | ||||
| 182 | 6689386 | 32.21 | 38.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 183 | 6684831 | |||
| Hex.nut 6 (ancien 6684792/991-01060-041/790444) | ||||
| 184 | 6684835 | 2.15 | 2.58 | |
| Poignée Courbe, 24 Dia., noir (ancien 500-37286-20 | ||||
| 185 | 6691046 | 5.78 | 6.93 | |
| Support de poignée A (ancien 506-37300-20) | ||||
| 186 | 6691134 | 2.31 | 2.78 | |
| Poignée (ancien 503-3738e-20) | ||||
| 187 | 6691098 | 6.44 | 7.72 | |
| Boulon 6x43/p (noir) (ancien 994-23060-432) | ||||
| 188 | 6684838 | 2.15 | 2.58 | |
| Câble d'accélérateur | ||||
| 189 | 6693963 | 3.30 | 3.96 | |
| Vis à tôle 5x20 (ancienne 993-11052-012) | ||||
| 190 | 6695255 | 1.15 | 1.38 | |
| Bague | ||||
| 191 | 6689681 | 1.15 | 1.38 | |
| Levier d'accélérateur Ass'y (ancien 870-37286-90) | ||||
| 192 | 6693736 | 16.64 | 19.96 | |
| Interrupteur d'arrêt (ancien 162-37101-20) | ||||
| 193 | 6687515 | 2.31 | 2.78 | |
| Vis autotaraudeuse 3x8 (ancien 993-42030-081) | ||||
| 194 | 6695274 | 1.15 | 1.38 | |
| Base d'interrupteur d'arrêt (ancien 259-37101-20) | ||||
| 195 | 6688374 | 2.31 | 2.78 | |
| Ressort de l'interrupteur d'arrêt (old 262-37101-2 | ||||
| 196 | 6688385 | 2.31 | 2.78 | |
| Terre Terminal B (ancien 177-37101-20) | ||||
| 197 | 6687805 | 2.31 | 2.78 | |
| Terre Terminal A (ancien 176-37101-20) | ||||
| 198 | 6687801 | 2.31 | 2.78 | |
| Plus disponible, pas de remplacement | ||||
| 199 | 6685000 | |||
| Bague d'arrêt E-6 (ancien 993-55060-001) | ||||
| 200 | 6695311 | 1.15 | 1.38 | |
| Ressort de rappel (ancien 832-37101-20) | ||||
| 201 | 6693601 | 1.15 | 1.38 | |
| Levier d'accélérateur (ancien 880-37286-20) | ||||
| 202 | 6693804 | 3.30 | 3.96 | |
| Vis 5x20 (ancien 994-31050-201) Nouveau | ||||
| 203 | 6695453 | 1.15 | 1.38 | |
| Arbre du bouton de verrouillage (ancien 853-37101- | ||||
| 204 | 6693653 | 1.15 | 1.38 | |
| Ressort du bouton de verrouillage (ancien 958-3710 | ||||
| 205 | 6694834 | 1.15 | 1.38 | |
| Bouton de verrouillage (ancien 956-37101-20) | ||||
| 206 | 6694829 | 2.31 | 2.78 | |
| Arrêt du câble, B430m (ancien 178-37394-80) | ||||
| 207 | 6687915 | 2.31 | 2.78 | |
| Tube de Protection 10x190l (ancien 164-10019-00) N | ||||
| 208 | 6687563 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 209A | 6697902 | |||
| Pas d'informations disponibles, non commandable | ||||
| 221 | 6688812 | |||
| Boulon trou hexagonal M5x25/s (ancien 994-16050-25 | ||||
| 222 | 6684709 | 2.15 | 2.58 | |
| BAGUE D'ARRÊT C-22, interne (ANCIEN 993-51022-002) | ||||
| 223 | 6695293 | 1.15 | 1.38 | |
| Bague d'arrêt Externe 10 (ancienne 993-57010-002) | ||||
| 224 | 6695315 | 1.15 | 1.38 | |
| Roulement à billes | ||||
| 225 | 6695579 | 5.78 | 6.93 | |
| Roulement à billes | ||||
| 226 | 6695577 | 6.60 | 7.92 | |
| Boîtier d'engrenage 24 (ancien 300-38150-21) | ||||
| 227 | 6688808 | 15.88 | 19.05 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 228 | 6684667 | 2.15 | 2.58 | |
| Boulon d'huilage (ancien 316-38150-20) | ||||
| 229 | 6689109 | 1.15 | 1.38 | |
| Roulement à billes | ||||
| 230 | 6684734 | 8.58 | 10.29 | |
| Arbre de transmission (ancien 304-38150-20) | ||||
| 231 | 6688946 | 19.06 | 22.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 232 | 6695554 | |||
| Bague d'arrêt interne C-32, ancien n° d'art. 993-5 | ||||
| 233 | 6695295 | 1.15 | 1.38 | |
| Porte-cutter (ancien 310-38150-20) | ||||
| 234 | 6689032 | 11.71 | 14.06 | |
| Bague | ||||
| 235 | 6689159 | 1.15 | 1.38 | |
| VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994- | ||||
| 236 | 6684714 | 2.15 | 2.58 | |
| Support de protection (ancien 442-37417-20) | ||||
| 237 | 6685065 | 2.31 | 2.78 | |
| Couverture de sécurité, 24 Dia. (old 441-38150-20) | ||||
| 238 | 6690272 | 13.20 | 15.84 | |
| Porte-garde de sécurité (ancien 445-38150-20) | ||||
| 239 | 6690343 | 3.30 | 3.96 | |
| Lame (ancienne 797-38150-20) | ||||
| 240 | 6693388 | 6.28 | 7.53 | |
| Vis autotaraudeuse 5x20 (ancien 993-17052-002) | ||||
| 241 | 6684753 | 2.15 | 2.58 | |
| Vis à Tête Hexagonale M5x12 / s (ancien 994-61050- | ||||
| 242 | 6684667 | 2.15 | 2.58 | |
| Ensemble Pignon d'Engrenage de Rechange (ancien 30 | ||||
| 243 | 6688882 | 18.15 | 21.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6684813 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 6684764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 510 | 6695784 | |||
| Écrou de montage L-m10x1.25 (ancien 356-3383b-20) | ||||
| 511 | 6684756 | 9.08 | 10.89 | |
| Corps de coupe (ancien 786-33830-20) | ||||
| 512 | 6684757 | 22.69 | 27.22 | |
| Écrou spécial (ancien 315-33830-20) | ||||
| 513 | 6684758 | 9.40 | 11.28 | |
| Ressort de bobine (ancien 793-33830-20) | ||||
| 514 | 6684759 | 4.29 | 5.14 | |
| Bobine (ancien 787-33830-20) | ||||
| 515 | 6684760 | 15.58 | 18.69 | |
| Couvercle du corps de coupe (ancien 789-33830-20) | ||||
| 516 | 6684761 | 36.15 | 43.38 | |
| Œillet (ancien 788-33830-20) | ||||
| 517 | 6684762 | 4.29 | 5.14 | |
| Ecrou de Montage L-m8x1.25 (ancien 356-3383e-20) | ||||
| 518 | 6689624 | 7.75 | 9.30 | |
| Bague | ||||
| 519 | 6685072 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 520 | 6697805 | |||
| Coupe-cord en nylon | ||||
| 521 | 6601148 | 19.21 | 23.06 | |
| Boîtier (b) | ||||
| 522 | 6601149 | 10.73 | 12.87 | |
| Ecrou (1) | ||||
| 523 | 6601150 | 6.93 | 8.31 | |
| Ressort de bobine (ancien 793-38454-20) | ||||
| 524 | 6693380 | 3.30 | 3.96 | |
| Porte-ligne | ||||
| 525 | 6601151 | 7.59 | 9.10 | |
| Couvercle (1) | ||||
| 526 | 6601152 | 7.75 | 9.30 | |
| Œillet (ancien 788-37770-20) | ||||
| 527 | 6684810 | 2.15 | 2.58 | |
| Plaque signalétique(ancien 906-07500-22) Nouveau | ||||
| 601 | 6694245 | 2.10 | 2.52 | |
| Symbole Marque Tbc260pf (ancien 929-07500-20) Nouv | ||||
| 602 | 6694686 | 1.05 | 1.26 | |
| Marque Symbole (ancien 929-38100-20) Nouveau | ||||
| 603 | 6694741 | 3.30 | 3.96 | |
