Dessins techniques et pièces de rechange Hikoki TBC255PF

Type exact:
TBC255PF
TBC255PF

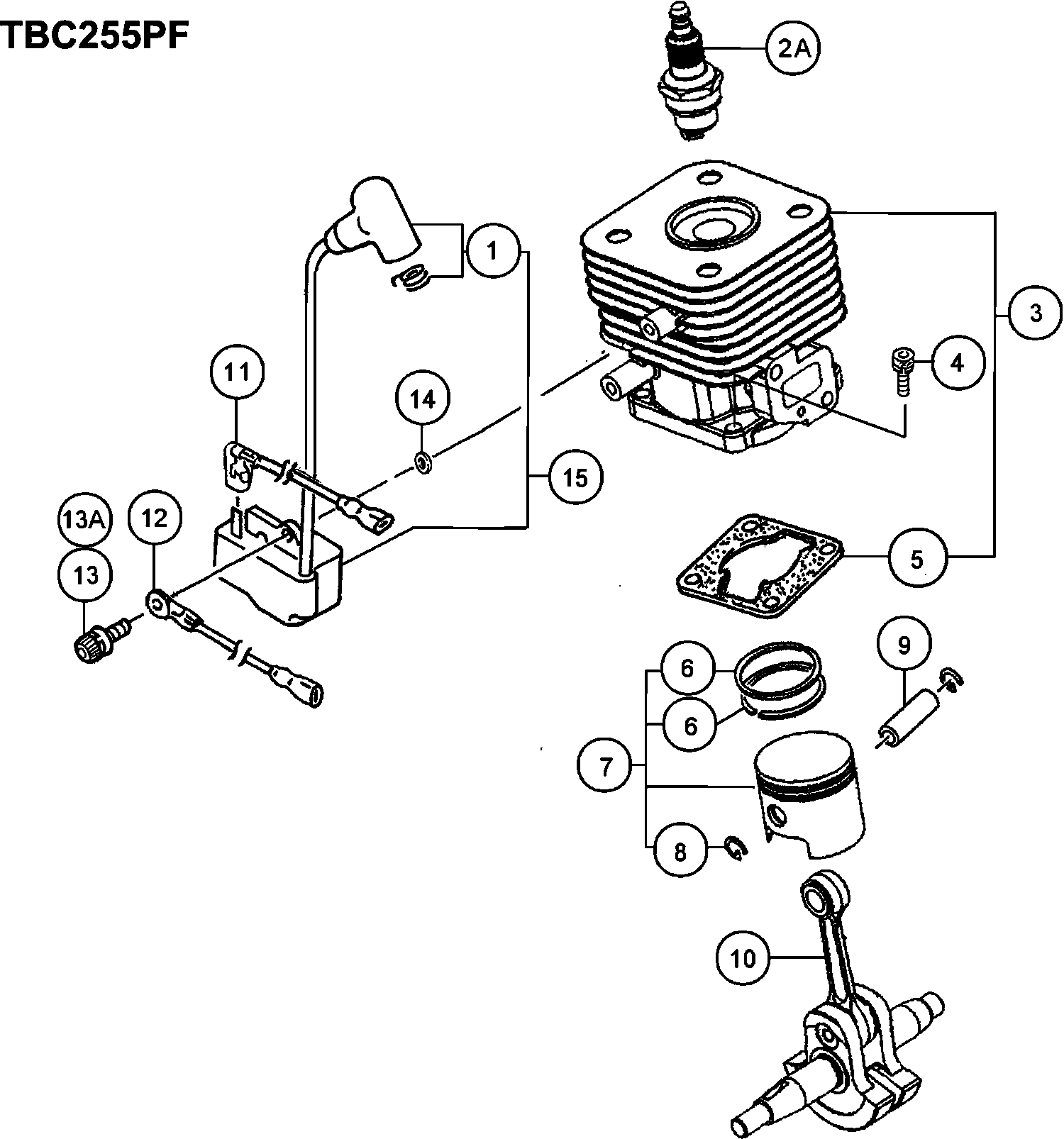

Dessins des HIKOKI TBC255PF
Liste de pièces de rechange des HIKOKI TBC255PF
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Anti Parasite | ||||
1 | 6684894 | Anti Parasite | € 8.23 | |
Bougie (oud 6685052) | ||||
2A | 6699322 | Bougie (oud 6685052) | € 2.38 | |
Cylindre Complet (inclus 65) Includ.65 | ||||
3 | 6684897 | Cylindre Complet (inclus 65) Includ.65 | € 74.63 | |
Vis Ø5x18 | ||||
4 | 6684586 | Vis Ø5x18 | € 2.06 | |
Cylinder Gasket (oud 017-07350-20) | ||||
5 | 6684896 | Cylinder Gasket (oud 017-07350-20) | € 2.06 | |
Piston Ring (oud 041-01601-20) | ||||
6 | 6684588 | Piston Ring (oud 041-01601-20) | € 8.23 | |
Piston Set (old 030-07500-90) | ||||
7 | 6684898 | Piston Set (old 030-07500-90) | € 32.82 | |
Piston Pin Circlip (old 039-00601-20) | ||||
8 | 6684590 | Piston Pin Circlip (old 039-00601-20) | € 2.06 | |
Goupille | ||||
9 | 6684591 | Goupille | € 4.12 | |
Crank Shaft Comp. (old 046-07350-82) | ||||
10 | 6686219 | Crank Shaft Comp. (old 046-07350-82) | € 69.41 | |
Stop Cord B 190m (old 178-01680-80) | ||||
11 | 6687836 | Stop Cord B 190m (old 178-01680-80) | € 2.22 | |
Earth Cord B165m (old 274-01680-80) New Nov | ||||
12 | 6688443 | Earth Cord B165m (old 274-01680-80) New Nov | € 1.10 | |
Vis Ø4x18 Till H124040 | ||||
13 | 6684599 | Vis Ø4x18 Till H124040 | € 2.06 | |
High Tension Screw 4x18ws (old 994-16040-186) | ||||
13A | 6695407 | High Tension Screw 4x18ws (old 994-16040-186) | € 1.10 | |
Ring (old 182-0186a-20) | ||||
14 | 6684600 | Ring (old 182-0186a-20) | € 2.06 | |
Bobine | ||||
15 | 6687684 | Bobine | € 27.01 | |
Gear Shaft Shim 0.20 (oud 330-00200-23) | ||||
21 | 6684604 | Gear Shaft Shim 0.20 (oud 330-00200-23) | € 2.06 | |
Gear Shaft Shim 0.30 (oud 330-00200-24) | ||||
21 | 6684605 | Gear Shaft Shim 0.30 (oud 330-00200-24) | € 2.06 | |
Crank Case Ass'y (old 072-03045-94) | ||||
22 | 6684905 | Crank Case Ass'y (old 072-03045-94) | € 52.27 | |
Olie Keerring | ||||
23 | 6684607 | Olie Keerring | € 4.12 | |
Roulement à billes | ||||
24 | 6684608 | Roulement à billes | € 3.65 | |
Crank Case Gasket(old 090-07350-22) | ||||
25 | 6684904 | Crank Case Gasket(old 090-07350-22) | € 2.06 | |
Hex.hole Bolt M5x16/s (old 994-61050-164) | ||||
26 | 6684903 | Hex.hole Bolt M5x16/s (old 994-61050-164) | € 2.06 | |
Vliegwiel | ||||
27 | 6687384 | Vliegwiel | € 15.54 | |
Ring M8 (old 992-01080-011) | ||||
28 | 6684611 | Ring M8 (old 992-01080-011) | € 2.06 | |
Nut M8 (old 991-01080-011/327325/332299/726603) | ||||
29 | 6684612 | Nut M8 (old 991-01080-011/327325/332299/726603) | € 2.06 | |
Inlaatpakking | ||||
41 | 6689895 | Inlaatpakking | € 1.10 | |
Insulator Set (old 404-07020-91) | ||||
42 | 6689972 | Insulator Set (old 404-07020-91) | € 6.02 | |
Vis Ø5x25 Ws (2) | ||||
43 | 6684617 | Vis Ø5x25 Ws (2) | € 2.06 | |
Swivel Cap (old 560-07120-21/6684628) | ||||
44 | 6691337 | Swivel Cap (old 560-07120-21/6684628) | € 1.10 | |
Carburetor Gasket (old 402-0656a-20) | ||||
45 | 6684616 | Carburetor Gasket (old 402-0656a-20) | € 2.06 | |
Throttle Wire Fixing Plate (old 878-06620-20) | ||||
46 | 6684629 | Throttle Wire Fixing Plate (old 878-06620-20) | € 4.12 | |
Cable Adjuster (oud 614-25137-20) | ||||
47 | 6684871 | Cable Adjuster (oud 614-25137-20) | € 4.12 | |
Lock Nut M6 (oud 991-01060-013) | ||||
48 | 6684872 | Lock Nut M6 (oud 991-01060-013) | € 2.06 | |
CARBURETOR GASKET (OLD 402-0602K-21/6689836) | ||||
49 | 6684615 | CARBURETOR GASKET (OLD 402-0602K-21/6689836) | € 2.06 | |
O-ring P-15 | ||||
50 | 6698966 | O-ring P-15 | € 1.00 | |
Screw M5x60 (oud 990-11050-602) | ||||
51 | 6684660 | Screw M5x60 (oud 990-11050-602) | € 2.06 | |
Ring (oud 992-10050-012) | ||||
52 | 6684662 | Ring (oud 992-10050-012) | € 2.06 | |
Bague | ||||
53 | 6684661 | Bague | € 2.06 | |
Carburateurset | ||||
54 | 6690466 | Carburateurset | € 54.38 | |
Resevoir | ||||
55A | 6697951 | Resevoir | € 20.76 | |
Stand (old 940-07350-20) | ||||
56 | 6694787 | Stand (old 940-07350-20) | € 3.17 | |
Collar C (old 659-04300-20) | ||||
57 | 6684623 | Collar C (old 659-04300-20) | € 2.06 | |
Return Grommet (old 6684627) | ||||
58A | 6697846 | Return Grommet (old 6684627) | € 1.00 | |
Fuel Pipe 3x5x65 (old 700-03005-06) | ||||
59 | 6684626 | Fuel Pipe 3x5x65 (old 700-03005-06) | € 2.06 | |
Épuisé | ||||
60 | 6684620 | Épuisé | ||
Clip D6 (old 680-00070-20) | ||||
61 | 6685198 | Clip D6 (old 680-00070-20) | € 1.10 | |
SHIELD TUBE SET | ||||
62A | 6698970 | SHIELD TUBE SET | € 10.93 | |
Vis Ø5x25 Ws (2) | ||||
63 | 6684617 | Vis Ø5x25 Ws (2) | € 2.06 | |
Hex. Hole Bolt 5x20/ps (old 994-63050-204) | ||||
64 | 6684634 | Hex. Hole Bolt 5x20/ps (old 994-63050-204) | € 2.06 | |
Tank Cap D Ass'y (old 595-03002-90/6685071) | ||||
65 | 6691748 | Tank Cap D Ass'y (old 595-03002-90/6685071) | € 7.28 | |
Cilinder Afdekkap Zwart (oud 016-07500-20) | ||||
81 | 6685693 | Cilinder Afdekkap Zwart (oud 016-07500-20) | € 4.60 | |
Hex.hole Bolt 5x16/ps (old 994-63050-164) | ||||
82 | 6695504 | Hex.hole Bolt 5x16/ps (old 994-63050-164) | € 1.10 | |
Hex.hole Bolt 6x65 (old 990-51060-653) | ||||
83 | 6695067 | Hex.hole Bolt 6x65 (old 990-51060-653) | € 1.10 | |
Bague | ||||
84 | 6684639 | Bague | € 2.06 | |
Muffler Comp. (old 706-07500-80) | ||||
85 | 6692576 | Muffler Comp. (old 706-07500-80) | € 67.51 | |
Épuisé | ||||
86 | 6692888 | Épuisé | ||
Tail Pipe Set (old 734-07255-90) | ||||
87 | 6692715 | Tail Pipe Set (old 734-07255-90) | € 3.17 | |
Vis Ø4x8 | ||||
88 | 6684651 | Vis Ø4x8 | € 2.06 | |
Spark Arrester (old 732-07250-20) | ||||
89 | 6692701 | Spark Arrester (old 732-07250-20) | € 2.22 | |
Warmteschild | ||||
90 | 6687265 | Warmteschild | € 4.27 | |
Muffler Protector Blk (old 738-07500-20) | ||||
91 | 6692818 | Muffler Protector Blk (old 738-07500-20) | € 12.52 | |
Hex. Hole Bolt 4x18ws (old 994-64040-185) | ||||
92 | 6695508 | Hex. Hole Bolt 4x18ws (old 994-64040-185) | € 1.10 | |
Screw 4x18/ps (old 994-15040-182) | ||||
92A | 6695375 | Screw 4x18/ps (old 994-15040-182) | € 1.10 | |
Plug Cover (old 257-03045-20) | ||||
93 | 6688344 | Plug Cover (old 257-03045-20) | € 3.17 | |
Bague | ||||
94 | 6684642 | Bague | € 2.06 | |
Koppeling Schoen | ||||
95 | 6684643 | Koppeling Schoen | € 11.09 | |
Clutch Spring (old 342-0630b-20) | ||||
96 | 6684644 | Clutch Spring (old 342-0630b-20) | € 2.06 | |
Clutch Plate A 0.5 (old 348-0630a-20/6689529) | ||||
97 | 6684645 | Clutch Plate A 0.5 (old 348-0630a-20/6689529) | € 2.06 | |
Step Bolt (old 357-0075t-20) | ||||
98 | 6684646 | Step Bolt (old 357-0075t-20) | € 2.06 | |
Hex. Hole Bolt 5x20/ps (old 994-63050-204) | ||||
99 | 6684634 | Hex. Hole Bolt 5x20/ps (old 994-63050-204) | € 2.06 | |
Bague | ||||
100 | 6684648 | Bague | € 2.06 | |
Tapping Screw D4.5x16 (old 990-72045-164/790451) | ||||
101 | 6684636 | Tapping Screw D4.5x16 (old 990-72045-164/790451) | € 2.06 | |
Cord Clamp Comp. (old 198-11600-80/6691462/6691463 | ||||
102 | 6688011 | Cord Clamp Comp. (old 198-11600-80/6691462/6691463 | € 1.10 | |
Recoil Starter Body Ass'y (old 762-03045-90) | ||||
111 | 6684938 | Recoil Starter Body Ass'y (old 762-03045-90) | € 22.51 | |
Recoil Starter Body Comp.(oud 772-03045-80) | ||||
112 | 6684944 | Recoil Starter Body Comp.(oud 772-03045-80) | € 16.55 | |
Starter Rope Reel (old 774-03045-20) | ||||
113 | 6684941 | Starter Rope Reel (old 774-03045-20) | € 6.18 | |
Recoil Spring (old 779-03045-20) | ||||
114 | 6684942 | Recoil Spring (old 779-03045-20) | € 9.02 | |
Swing Arm (oud 777-03045-20) | ||||
115 | 6684940 | Swing Arm (oud 777-03045-20) | € 2.06 | |
SET SCREW (OLD 839-03045-20) | ||||
116 | 6684679 | SET SCREW (OLD 839-03045-20) | € 2.06 | |
Pulley Stay (oud 771-03045-20) | ||||
117 | 6684939 | Pulley Stay (oud 771-03045-20) | € 2.06 | |
Rope 3.0x800 (old 783-03045-20) | ||||
118 | 6684943 | Rope 3.0x800 (old 783-03045-20) | € 4.12 | |
Starthendel | ||||
119 | 6684680 | Starthendel | € 2.06 | |
Starter Pulley (oud 798-03045-20) | ||||
121 | 6684937 | Starter Pulley (oud 798-03045-20) | € 6.18 | |
Hex. Hole Bolt 4x18ws (old 994-64040-185) | ||||
122 | 6695508 | Hex. Hole Bolt 4x18ws (old 994-64040-185) | € 1.10 | |
Screw 4x18/ps (old 994-15040-182) | ||||
122A | 6695375 | Screw 4x18/ps (old 994-15040-182) | € 1.10 | |
Air Cleaner Ass'y (old 410-00025-90) | ||||
131 | 6690005 | Air Cleaner Ass'y (old 410-00025-90) | € 9.19 | |
Air Cleaner Cap (old 424-00025-20) | ||||
132 | 6690139 | Air Cleaner Cap (old 424-00025-20) | € 4.27 | |
Élément de filtre à air | ||||
133 | 6690347 | Élément de filtre à air | € 4.27 | |
Collar (old 470-00025-20) | ||||
134 | 6690801 | Collar (old 470-00025-20) | € 2.22 | |
Cleaner Body Comp. (old 423-00025-80) | ||||
135 | 6690085 | Cleaner Body Comp. (old 423-00025-80) | € 8.56 | |
Pump Body Comp. (old 575-25153-80) | ||||
141 | 6684879 | Pump Body Comp. (old 575-25153-80) | € 59.68 | |
Priming Pump Comp. (oud 442-25151-80) | ||||
142 | 6684687 | Priming Pump Comp. (oud 442-25151-80) | € 15.68 | |
Diaphragm Cover (oud 476-25151-20) | ||||
143 | 6684688 | Diaphragm Cover (oud 476-25151-20) | € 8.23 | |
Priming Body (oud 447-25108-20) | ||||
144 | 6684689 | Priming Body (oud 447-25108-20) | € 6.18 | |
Metering Diaphragm Comp. (old 474-25241-80) | ||||
145 | 6690830 | Metering Diaphragm Comp. (old 474-25241-80) | € 11.40 | |
Diaphragm Gasket (oud 475-25153-20) | ||||
146 | 6684691 | Diaphragm Gasket (oud 475-25153-20) | € 8.23 | |
Pump Diaphragm (old 576-25100-20 & 6696325) | ||||
147 | 6684693 | Pump Diaphragm (old 576-25100-20 & 6696325) | € 8.23 | |
Pump Gasket (old 577-25100-20) | ||||
148 | 6691457 | Pump Gasket (old 577-25100-20) | € 6.82 | |
Long Main Jet #33.5 (old 599-200bw-33) | ||||
149 | 6691887 | Long Main Jet #33.5 (old 599-200bw-33) | € 6.18 | |
O-RING (OUD 550-25100-20) | ||||
150 | 6684695 | O-RING (OUD 550-25100-20) | € 4.12 | |
Stop Ring (oud 489-25100-20) | ||||
151 | 6684696 | Stop Ring (oud 489-25100-20) | € 2.06 | |
Swivel (oud 539-25120-20) | ||||
152 | 6684697 | Swivel (oud 539-25120-20) | € 6.18 | |
Throttle Set Screw (old 548-25140-20) | ||||
153 | 6684698 | Throttle Set Screw (old 548-25140-20) | € 4.12 | |
Set Screw (old 548-25151-20 & 6696324) | ||||
154 | 6684699 | Set Screw (old 548-25151-20 & 6696324) | € 2.06 | |
Inlet Screen (oud 578-25007-20) | ||||
155 | 6684700 | Inlet Screen (oud 578-25007-20) | € 4.12 | |
Clutch Drum Comp. (old 289-03070-80) | ||||
161 | 6688580 | Clutch Drum Comp. (old 289-03070-80) | € 10.45 | |
Stop Ring C-12 Outer | ||||
162 | 6684664 | Stop Ring C-12 Outer | € 2.06 | |
Cushion Rubber (old 599-00980-21) | ||||
163 | 6691823 | Cushion Rubber (old 599-00980-21) | € 3.17 | |
Hex. Hole Bolt 5x16 (old 990-51050-163) | ||||
164 | 6695046 | Hex. Hole Bolt 5x16 (old 990-51050-163) | € 1.10 | |
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | ||||
165 | 6684709 | Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | € 2.06 | |
Enveloppe De Ventilateur | ||||
166 | 6686959 | Enveloppe De Ventilateur | € 14.52 | |
Pipe Holder, Tpe (old 360-00996-20/6689650) | ||||
167 | 6689651 | Pipe Holder, Tpe (old 360-00996-20/6689650) | € 5.70 | |
Rondelle Ø 5 | ||||
168 | 6684918 | Rondelle Ø 5 | € 2.06 | |
Bague | ||||
169 | 6689159 | Bague | € 1.10 | |
Metal Fitting (old 361-00990-20) | ||||
170 | 6689664 | Metal Fitting (old 361-00990-20) | € 3.17 | |
Drive Shaft 1480l (old 343-38379-20/6689479) | ||||
191 | 6696009 | Drive Shaft 1480l (old 343-38379-20/6689479) | € 12.98 | |
Stuurbuis | ||||
192 | 6689410 | Stuurbuis | € 23.23 | |
Épuisé | ||||
193 | 6684831 | Épuisé | ||
Épuisé | ||||
194 | 6685075 | Épuisé | ||
Front Handle 24 (old 500-38451-20) New | ||||
195 | 6691057 | Front Handle 24 (old 500-38451-20) New | € 8.08 | |
Hex.hole Bolt 5x30s (old 994-16050-301) New | ||||
196 | 6695426 | Hex.hole Bolt 5x30s (old 994-16050-301) New | € 1.10 | |
Throttle Wire 335+70 (old 885-38230-80) New | ||||
197 | 6693977 | Throttle Wire 335+70 (old 885-38230-80) New | € 6.34 | |
Throttle Lever Ass'y 24 (old 870-38451-90) New | ||||
198 | 6693770 | Throttle Lever Ass'y 24 (old 870-38451-90) New | € 17.86 | |
Throttle Lever (old 880-38451-20) New | ||||
199 | 6685006 | Throttle Lever (old 880-38451-20) New | € 1.10 | |
Return Spring (old 832-38451-20) | ||||
200 | 6684998 | Return Spring (old 832-38451-20) | € 1.10 | |
Stop Switch (old 162-38451-20) New | ||||
201 | 6685009 | Stop Switch (old 162-38451-20) New | € 2.22 | |
Switch Mark (old 925-38451-20) New | ||||
202 | 6685003 | Switch Mark (old 925-38451-20) New | € 1.10 | |
Stop Switch Comp. (old 156-38451-80/6685028) New | ||||
203 | 6687462 | Stop Switch Comp. (old 156-38451-80/6685028) New | € 9.02 | |
Machine Screw M5x30 (old 990-11050-301) | ||||
204 | 6685076 | Machine Screw M5x30 (old 990-11050-301) | € 1.10 | |
Hex. Nut 5 (old 991-01050-011) | ||||
205 | 6684965 | Hex. Nut 5 (old 991-01050-011) | € 1.00 | |
Protection Tube D7x170 (old 164-07017-01) New | ||||
206 | 6685007 | Protection Tube D7x170 (old 164-07017-01) New | € 2.22 | |
Shaft Grip (old 509-38453-21) New | ||||
207 | 6691183 | Shaft Grip (old 509-38453-21) New | € 4.27 | |
Carter | ||||
221 | 6688819 | Carter | € 65.63 | |
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | ||||
222 | 6684709 | Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | € 2.06 | |
Stop Ring C-24.inner (old 993-51024-002) | ||||
223 | 6684732 | Stop Ring C-24.inner (old 993-51024-002) | € 2.06 | |
Stop Ring C-9, Outer (old 993-50009-002) | ||||
224 | 6695281 | Stop Ring C-9, Outer (old 993-50009-002) | € 1.10 | |
Roulement à billes | ||||
225 | 6684735 | Roulement à billes | € 8.23 | |
Gear Case 24 (old 300-38360-21) | ||||
226 | 6688815 | Gear Case 24 (old 300-38360-21) | € 11.88 | |
Hex. Hole Bolt M5x12/s (old 994-61050-124) | ||||
227 | 6684667 | Hex. Hole Bolt M5x12/s (old 994-61050-124) | € 2.06 | |
Oiling Bolt (old 316-38150-20) | ||||
228 | 6689109 | Oiling Bolt (old 316-38150-20) | € 1.10 | |
Roulement à billes | ||||
229 | 6695567 | Roulement à billes | € 4.27 | |
Gear Shaft (old 304-38451-20) New | ||||
230 | 6688949 | Gear Shaft (old 304-38451-20) New | € 13.62 | |
Roulement à billes | ||||
231 | 6695527 | Roulement à billes | € 6.34 | |
STOP RING C-26, INNER (OLD 993-51026-002) | ||||
232 | 6695294 | STOP RING C-26, INNER (OLD 993-51026-002) | € 1.10 | |
Cutter Holder (old 310-38360-20) | ||||
233 | 6689033 | Cutter Holder (old 310-38360-20) | € 6.18 | |
Gear Case Cover (old 303-38360-20) | ||||
234 | 6688917 | Gear Case Cover (old 303-38360-20) | € 2.22 | |
Gear/pinion Set (old 301-38360-00) | ||||
235 | 6688883 | Gear/pinion Set (old 301-38360-00) | € 13.36 | |
Hex. Socket Hd. Bolt (w/button) M6x20 (old 990-530 | ||||
236 | 6685064 | Hex. Socket Hd. Bolt (w/button) M6x20 (old 990-530 | € 1.10 | |
Bague | ||||
237 | 6684826 | Bague | € 2.06 | |
SAFETY GUARD BRACKET (OLD 442-37417-20) | ||||
238 | 6685065 | SAFETY GUARD BRACKET (OLD 442-37417-20) | € 2.22 | |
Safety Cover Comp. (old 441-37820-80) | ||||
239 | 6685066 | Safety Cover Comp. (old 441-37820-80) | € 13.94 | |
Mesje (oud 797-37820-20) | ||||
240 | 6685067 | Mesje (oud 797-37820-20) | € 5.06 | |
Bague | ||||
241 | 6685068 | Bague | € 1.10 | |
Nut M4 (old 991-01040-011) | ||||
242 | 6685069 | Nut M4 (old 991-01040-011) | € 1.10 | |
Bague | ||||
243 | 6685070 | Bague | € 1.10 | |
Épuisé | ||||
501 | 6684813 | Épuisé | ||
Combi Box Spanner 13x19 (old 829-29005-2h) New | ||||
502 | 6693588 | Combi Box Spanner 13x19 (old 829-29005-2h) New | € 3.17 | |
NYLON HEAD/SURE TAP,M8-NUT (OLD 783-37820-90) | ||||
503 | 6693221 | NYLON HEAD/SURE TAP,M8-NUT (OLD 783-37820-90) | € 59.65 | |
Mounting Nut L-m8x1.25 (old 356-3383e-20) | ||||
504 | 6689624 | Mounting Nut L-m8x1.25 (old 356-3383e-20) | € 7.44 | |
Cutting Body (old 786-33830-20) | ||||
505 | 6684757 | Cutting Body (old 786-33830-20) | € 21.78 | |
Special Nut (old 315-33830-20) | ||||
506 | 6684758 | Special Nut (old 315-33830-20) | € 9.02 | |
Reel Spring (old 793-33830-20) | ||||
507 | 6684759 | Reel Spring (old 793-33830-20) | € 4.12 | |
Spool (old 787-33830-20) | ||||
508 | 6684760 | Spool (old 787-33830-20) | € 14.95 | |
Cutting Body Cap (old 789-33830-20) | ||||
509 | 6684761 | Cutting Body Cap (old 789-33830-20) | € 34.70 | |
Eyelet (old 788-33830-20) | ||||
510 | 6684762 | Eyelet (old 788-33830-20) | € 4.12 | |
Name Plate (old 906-07500-22) New | ||||
601 | 6694245 | Name Plate (old 906-07500-22) New | € 2.02 | |
Symbol Mark Tbc255pf (old 929-07505-20) New | ||||
602 | 6694691 | Symbol Mark Tbc255pf (old 929-07505-20) New | € 1.10 | |
Symbol Mark (old 929-38100-20) New | ||||
603 | 6694741 | Symbol Mark (old 929-38100-20) New | € 3.17 |
Votre panier contient 0 de produits.
