Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TBC-340PF'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

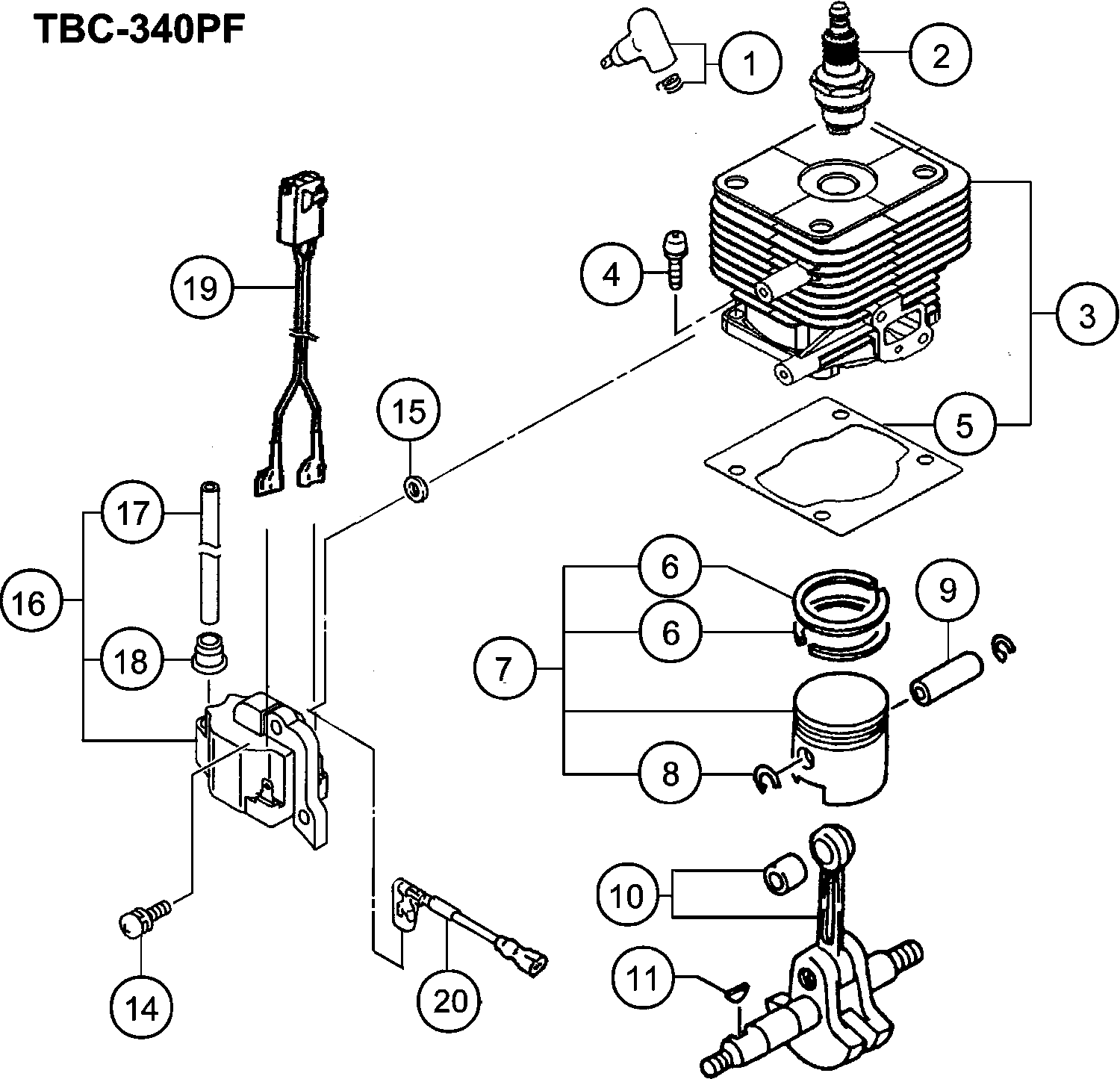

Dessins des Hikoki TBC-340PF

Liste de pièces de rechange des Hikoki TBC-340PF

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Capuchon de bougie d'allumage d'ensemble (ancien 1
1 6687468 2.31 2.78
Bougie Cj6y (ancien 6685772)
2 6699323 2.48 2.97
Kit de cylindre (ancien 001-07250-90)
3 6685491 60.35 72.42
Boulon à tête hexagonale M5x16/s (ancien 994-61050
4 6684903 2.15 2.58
Joint de cylindre (ancien 017-07250-20)
5 6685749 1.15 1.38
Anneau de piston (xr1-1856)
6 6685331 4.05 4.86
Ensemble de pistons (ancienne 030-07030-91/6685897
7 6685898 24.20 29.04
Circlip (ancien 039-00000-20)
8 6685078 1.15 1.38
Broche de piston 9 X 31 (ancien 037-01400-20/79117
9 6686008 2.31 2.78
Vilebrequin comp. (ancien 046-07221-80/6686210)
10 6696499 67.00 80.40
Clavette à ergot 3x13x4.5 (ancien 068-10100-20)
11 6684899 2.15 2.58
Vis Ø4x18 Till H124040
14 6684599 2.15 2.58
Rondelle (ancien 182-0186a-20)
15 6684600 2.15 2.58
Ass'y de Bobine d'Allumage (vieux 6687666)
16 6699773 18.00 21.60
Pas d'informations disponibles, non commandable
17 6687889
Capuchon en Caoutchouc
18 6684602 2.15 2.58
Montage de fils de plomb
19 6697836 5.45 6.54
Arrêt de cordon B160m (ancien 178-0703b-80)
20 6687874 2.31 2.78
Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23
31 6684604 2.15 2.58
Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24
31 6684605 2.15 2.58
Cale d'arbre de transmission 0.10 (ancien 330-0020
31 6689177 1.15 1.38
Cale d'arbre de transmission 0.15 (ancien 330-0020
31 6689178 1.15 1.38
Roto Magneto Comp.
32 6687375 20.11 24.14
Écrou M8 (ancien 991-01080-011/327325/332299/72660
33 6684612 2.15 2.58
Bague
34 6695184 1.15 1.38
Pas d'informations disponibles, non commandable
35 6686586
Carter de Vilebrequin
35A 6699279 29.80 35.76
Joint d'huile
36 6684607 4.29 5.14
Roulement à billes 6001 C3
37 6684608 3.80 4.56
Pas d'informations disponibles, non commandable
38 6686723
Joint de carter de vilebrequin
38A 6699280 1.04 1.24
Boulon à tête hexagonale M5x16/s (ancien 994-61050
39 6684903 2.15 2.58
Boulon à tête hexagonale M5x16/s (ancien 994-61050
39A 6684903 2.15 2.58
Rondelle M8 (ancien 992-01080-011)
40 6684611 2.15 2.58
Joint de collecteur d'admission
61 6689895 1.15 1.38
Ensemble d'isolants (ancien 404-07020-91)
62 6689972 6.28 7.53
Boulon à trou hexagonal 5x25ws (ancien 994-64050-2
63 6695515 1.15 1.38
Joint de carburateur (ancien 402-0656a-20)
65 6684616 2.15 2.58
Volet d'étranglement 2.0 (ancien 528-0652n-22/6691
66 6691276 1.15 1.38
Corps de nettoyeur complet (ancien 423-0652n-80)
67 6690120 4.45 5.34
Éponge de nettoyage
68 6690365 1.15 1.38
Couvercle du filtre à air
69 6690402 10.23 12.27
Comp. de boulon de fixation de couvercle
70 6698730 3.15 3.78
Vis M5x57/s (ancienne 994-14050-571/790190)
71 6695353 1.15 1.38
Rondelle 5 (ancien 992-00050-011)
72 6684864 2.15 2.58
Set de carburateur
73 6690465 58.39 70.06
Levier de contrôle de l'étranglement (ancien 523-0
74 6691239 1.15 1.38
Réservoir F T (ancien 6697747)
75 6699336 24.20 29.04
Collier C (ancien 659-04300-20)
76 6684623 2.15 2.58
Grommet de retour (ancien 6684627)
77 6697846 1.04 1.24
Plus disponible, pas de remplacement
78 6684880
Pas d'informations disponibles, non commandable
79 6684620
Clip D6 (ancien 680-00070-20)
80 6685198 1.15 1.38
Tuyau de carburant Ass'y (ancien 223-0097a-90)
81 6684618 4.29 5.14
Boulon à trou hexagonal 5x30s (ancien 994-61050-30
82 6695494 1.15 1.38
Boulon à trou héxagonal 5x20/ps (ancien 994-63050-
83 6684634 2.15 2.58
Pas d'informations disponibles, non commandable
84 6685049
Vis à tôle 4x14 P (ancienne 993-49040-142/6695112)
85 6695280 1.15 1.38
Bague
86 6685070 1.15 1.38
Rondelle Ø 5
87 6684918 2.15 2.58
Collier de fixation du réservoir (ancien 649-07250
88 6692183 1.15 1.38
Rondelle (ancienne 992-10050-012)
89 6684662 2.15 2.58
Pas d'informations disponibles, non commandable
90 6684625
Capuchon de réservoir D Ass'y (ancien 595-03002-90
91 6691748 7.59 9.10
Support Moteur (ancien 940-07250-20) Nouveau
92 6694786 2.31 2.78
Couvercle de Cylindre Noir (ancien 016-07250-21)
101 6685689 5.78 6.93
Boulon à trou hexagonal 5x16/ps (ancien 994-63050-
102 6695504 1.15 1.38
Boulon Hex. Trou 6x65 (ancien 990-51060-653)
103 6695067 1.15 1.38
Bague
104 6684639 2.15 2.58
Silencieux Comp. (ancien 706-07500-80)
105 6692576 70.33 84.39
Comp de silencieux
105 6699282 47.04 56.44
Ensemble de tuyaux d'échappement (ancienne 734-072
106 6692715 3.30 3.96
Vis M4x8/ws (ancien 994-36040-081)
107 6684651 2.15 2.58
Pare-étincelles (ancien 732-07250-20)
108 6692701 2.31 2.78
Plus disponible, pas de remplacement
109 6692888
Protecteur de Silencieux Noir (ancien 738-07250-20
110 6692811 10.40 12.48
Vis 4x18/ps (ancien 994-15040-182)
111 6695375 1.15 1.38
Couvercle de Prise (old 257-07250-20)
112 6688351 2.31 2.78
Bague
113 6689645 1.15 1.38
Garniture d'embrayage complète (ancienne 290-0138a
114 6688610 7.59 9.10
Ressort d'embrayage (ancien 342-0138a-20)
115 6689420 2.31 2.78
Boulon d'étape d'embrayage (ancien 357-0136u-20)
116 6689628 2.31 2.78
Rondelle
117 6695203 1.15 1.38
Ensemble d'embrayage Ass'y (ancien 276-0138a-90)
118 6688482 12.88 15.45
Vis à tôle D4.5x14 (ancien 990-73045-144)
119 6685153 1.15 1.38
Anneau d'arrêt C-12 Extérieur
120 6684664 2.15 2.58
Enveloppe De Ventilateur
121 6687019 11.05 13.26
Boulon à trou hexagonal M5x18/ws (ancien 994-64050
123 6684647 2.15 2.58
Caoutchouc anti-vibrateur
124 6691838 3.30 3.96
Vis à fileter D5x14 (ancien 990-72050-144)
125 6685275 1.15 1.38
Porte-tube (ancien 360-07030-20)
126 6689656 8.91 10.70
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
127 6684709 2.15 2.58
Pas d'informations disponibles, non commandable
128A 6695402
Arbre d'embrayage Comp. 78 (ancien 289-07031-80)
129 6688598 15.73 18.87
Bague de Butée R-32, Interne (ancien 993-53032-002
130 6695304 1.15 1.38
Boitier de palier (ancien 088-07020-20)
131 6686667 7.75 9.30
Roulement à billes
132 6695553 6.28 7.53
Passe-câble principal (ancien 203-11660-20)
133 6688057 1.15 1.38
Bouclier thermique
134 6687263 4.45 5.34
Lanceur à rappel (ancien 762-0162v-91/6692968)
141 6692969 22.24 26.68
Poignée de démarrage
142 6693227 3.30 3.96
Guide de corde (ancien 780-06150-20)
143 6693135 3.30 3.96
Corps de Démarreur à Rappel (ancien 772-06150-21/6
144 6693036 10.23 12.27
Ressort de rappel (ancien 779-0136u-20)
145 6693111 7.93 9.51
Corde 3.5x890 (ancien 783-0162v-20/6693171)
146 6693157 2.31 2.78
Bobine de corde de démarrage (ancien 774-0162v-20)
147 6693057 4.45 5.34
Bague
148 6693419 1.15 1.38
Vis de réglage (ancienne 839-00025-20)
149 6693632 1.15 1.38
Vis 4x18/ps (ancien 994-15040-182)
150 6695375 1.15 1.38
Poulie de démarrage Ass'y (ancien 798-0166r-90)
151 6693394 7.59 9.10
Crampon de départ (vieux 788-0138a-20)
152 6693299 2.31 2.78
Ressort de starter (ancien 790-0162v-20)
153 6693345 2.31 2.78
Corps de pompe comp. (ancien 575-25153-80)
171 6684879 62.16 74.60
Pompe d'amorçage comp. (ancien 442-25151-80)
172 6684687 16.34 19.60
Couvercle de membrane (ancien 476-25151-20)
173 6684688 8.58 10.29
Corps d'amorçage (ancien 447-25108-20)
174 6684689 6.44 7.72
Diaphragme de mesure Comp. (ancien 474-25241-80)
175 6690830 11.88 14.25
Joint de diaphragme (ancien 475-25153-20)
176 6684691 8.58 10.29
Diaphragme de pompe (ancien 576-25100-20 & 6696325
177 6684693 8.58 10.29
Joint de pompe (ancien 577-25100-20)
178 6691457 7.10 8.52
Gicleur principal #38.5 (ancien 599-200bw-38/66918
179 6696130 5.78 6.93
O-RING (ancien 550-25100-20)
180 6684695 4.29 5.14
Bague d'arrêt (ancien 489-25100-20)
181 6684696 2.15 2.58
Pivot (ancien 539-25120-20)
182 6684697 6.44 7.72
Vis de Réglage de l'Accélérateur (ancien 514-25100
183 6684870 2.15 2.58
Régleur de câble (vieux 544-25164-20)
184 6684873 6.44 7.72
Écrou de Blocage M6 (ancien 991-01060-013)
185 6684872 2.15 2.58
Ajusteur de Câble (ancien 614-25137-20)
186 6684871 4.29 5.14
Joint d'Épurateur (vieux 431-0634c-20)
187 6684875 4.29 5.14
Vis de réglage (ancien 548-25151-20 & 6696324)
188 6684699 2.15 2.58
Rondelle (vieux 549-25165-20)
189 6684874 2.15 2.58
Écran d'entrée (ancien 578-25007-20)
190 6684700 4.29 5.14
Arbre d'entraînement 1533l (ancien 343-38302-20 &
201 6689478 14.98 17.97
Pas d'informations disponibles, non commandable
202 6689407
Assemblage de la douille
203 6697866 1.98 2.37
Hex.nut 6 (ancien 6684792/991-01060-041/790444)
204 6684835 2.15 2.58
Pas d'informations disponibles, non commandable
205 6691049
Barrière, 26 dia, noir (ancien 520-33398-20)
206 6691231 5.61 6.74
Boulon 6x43/p (noir) (ancien 994-23060-432)
207 6684838 2.15 2.58
Vis à tôle 5x20 (ancienne 993-11052-012)
208 6695255 1.15 1.38
Bague
209 6689681 1.15 1.38
Poignée (ancien 503-3738e-20)
210 6691098 6.44 7.72
Pas d'informations disponibles, non commandable
211 6689275
ensemble levier d'accélérateur, 26 Dia. (ancien 87
212 6693748 40.24 48.28
Câble d'accélérateur
213 6693978 19.51 23.42
Câble d'accélérateur (ancien 887-38400-80)
214 6694022 8.25 9.90
Composant de l'interrupteur d'arrêt (ancien 156-38
215 6687459 13.91 16.70
Tube de protection 7x175 (ancien 164-07017-50)
216 6687526 1.15 1.38
Levier de sécurité (ancien 253-38400-20)
217 6684721 6.44 7.72
Ressort de rappel (ancien 832-38400-20)
218 6684722 2.15 2.58
Bouchon aveugle (ancien 322-38400-20)
219 6684724 2.15 2.58
Vis M5x20 (ancien 994-31050-203)
220 6684803 2.15 2.58
Pas d'informations disponibles, non commandable
221 6684727
Vis M4x20 (noire) (ancienne 993-46040-202)
222 6684725 2.15 2.58
Levier de gaz (ancien 880-38400-20)
223 6684804 8.58 10.29
Support de poignée A (ancien 506-33560-20)
225 6691128 2.31 2.78
Câble d'accélérateur
226 6693963 3.30 3.96
Pas d'informations disponibles, non commandable
227 6693739
Interrupteur d'arrêt (ancien 162-37101-20)
228 6687515 2.31 2.78
Vis autotaraudeuse 3x8 (ancien 993-42030-081)
229 6695274 1.15 1.38
Base d'interrupteur d'arrêt (ancien 259-37101-20)
230 6688374 2.31 2.78
Ressort de l'interrupteur d'arrêt (old 262-37101-2
231 6688385 2.31 2.78
Terre Terminal B (ancien 177-37101-20)
232 6687805 2.31 2.78
Terre Terminal A (ancien 176-37101-20)
233 6687801 2.31 2.78
Plus disponible, pas de remplacement
234 6685000
Bague d'arrêt E-6 (ancien 993-55060-001)
235 6695311 1.15 1.38
Ressort de rappel (ancien 832-37101-20)
236 6693601 1.15 1.38
Levier d'accélérateur (ancien 880-37286-20)
237 6693804 3.30 3.96
Vis 5x20 (ancien 994-31050-201) Nouveau
238 6695453 1.15 1.38
Arbre du bouton de verrouillage (ancien 853-37101-
239 6693653 1.15 1.38
Ressort du bouton de verrouillage (ancien 958-3710
240 6694834 1.15 1.38
Bouton de verrouillage (ancien 956-37101-20)
241 6694829 2.31 2.78
Arrêt du câble, B430m (ancien 178-37394-80)
242 6687915 2.31 2.78
Tube de protection 10x230l (ancien 164-10023-01) N
243 6687569 1.05 1.26
Poignée d'Arbre (ancien 504-37003-20)
244 6691110 7.26 8.72
Jeu de boîtier d'engrenage Pn (ancien 300-3338r-00
261 6696497 60.35 72.42
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
262 6684709 2.15 2.58
BAGUE D'ARRÊT C-26, interne (ANCIEN 993-51026-002)
263 6695294 1.15 1.38
Bague d'arrêt Externe 10 (ancienne 993-57010-002)
264 6695315 1.15 1.38
Pas d'informations disponibles, non commandable
265 6695526
Pas d'informations disponibles, non commandable
266 6695524
Boîtier d'engrenage 26 Dia (ancien 300-37480-20)
267 6688770 15.88 19.05
Vis à Tête Hexagonale M5x12 / s (ancien 994-61050-
268 6684667 2.15 2.58
Boulon d'huilage (ancien 316-38150-20)
269 6689109 1.15 1.38
Roulement à billes
270 6684734 8.58 10.29
Arbre d'engrenage (ancien 304-3338r-20)
271 6688924 18.15 21.78
Roulement à billes
272 6695554 5.94 7.12
Bague d'arrêt interne C-32, ancien n° d'art. 993-5
273 6695295 1.15 1.38
Porte-cutter (ancien 310-38150-20)
274 6689032 11.71 14.06
Capuchon de Porte-Couteau (ancien 311-38150-20)
275 6689055 5.11 6.14
Écrou de Fixation L M10x1.25 (ancien 313-38150-20)
276 6689073 4.63 5.55
Bague
277 6689159 1.15 1.38
VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994-
278 6684714 2.15 2.58
Support de couverture D26 (ancien 442-38331-20)
279 6690315 4.45 5.34
Garde lame 26ce (ancien 441-38331-20)
280 6690276 17.55 21.06
Support de couvercle de sécurité (ancien 445-37380
281 6684748 4.29 5.14
Garde de lame (ancien 447-38331-20)
282 6690376 9.40 11.28
Lame (ancien 797-37714-20)
283 6684750 4.29 5.14
Vis autotaraudeuse 4x14 (ancien 993-48040-142)
284 6684751 2.15 2.58
Jeux de pignon, de rechange (ancien 301-37480-00)
285 6688875 22.24 26.68
Carter
301 6688762 88.33 105.99
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
302 6684709 2.15 2.58
BAGUE D'ARRÊT C-26, interne (ANCIEN 993-51026-002)
303 6695294 1.15 1.38
Bague d'arrêt Externe 10 (ancienne 993-57010-002)
304 6695315 1.15 1.38
Pas d'informations disponibles, non commandable
305 6695526
Pas d'informations disponibles, non commandable
306 6695524
Boîtier d'engrenage 26 Dia (ancien 300-37480-20)
307 6688770 15.88 19.05
Vis à Tête Hexagonale M5x12 / s (ancien 994-61050-
308 6684667 2.15 2.58
Boulon d'huilage (ancien 316-38150-20)
309 6689109 1.15 1.38
Roulement à billes
310 6684734 8.58 10.29
Arbre de transmission (ancien 304-38150-20)
311 6688946 19.06 22.88
Roulement à billes
312 6695554 5.94 7.12
Bague d'arrêt interne C-32, ancien n° d'art. 993-5
313 6695295 1.15 1.38
Porte-cutter (ancien 310-38150-20)
314 6689032 11.71 14.06
Bague
315 6689159 1.15 1.38
VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994-
316 6684714 2.15 2.58
Support de couverture D26 (ancien 442-37325-20/669
317 6690303 1.15 1.38
Plus disponible, pas de remplacement
318 6690255
Porte-garde de sécurité (ancien 445-38150-20)
319 6690343 3.30 3.96
Lame (ancienne 797-38150-20)
320 6693388 6.28 7.53
Vis autotaraudeuse 5x20 (ancien 993-17052-002)
321 6684753 2.15 2.58
Jeux de pignon, de rechange (ancien 301-37480-00)
322 6688875 22.24 26.68
Vis à Tête Hexagonale M5x12 / s (ancien 994-61050-
323 6684667 2.15 2.58
Pas d'informations disponibles, non commandable
501 6684813
Pas d'informations disponibles, non commandable
502 6684764
Couvercle de coupe (ancien 615-37224-20/790290)
503 6684768 2.15 2.58
Couvercle de coupe
503A 6699756 1.15 1.38
Pas d'informations disponibles, non commandable
504 6684765
Couvercle de protection B (ancien 308-38150-20 & 6
506 6688995 3.30 3.96
Pas d'informations disponibles, non commandable
507 6692874
Pas d'informations disponibles, non commandable
508 6695789
Pas d'informations disponibles, non commandable
509 6693493
Pas d'informations disponibles, non commandable
510 6695784
Écrou de montage L-m10x1.25 (ancien 356-3383b-20)
511 6684756 9.08 10.89
Ecrou de Montage L-m8x1.25 (ancien 356-3383e-20)
512 6689624 7.75 9.30
Corps de coupe (ancien 786-33830-20)
513 6684757 22.69 27.22
Écrou spécial (ancien 315-33830-20)
514 6684758 9.40 11.28
Ressort de bobine (ancien 793-33830-20)
515 6684759 4.29 5.14
Bobine (ancien 787-33830-20)
516 6684760 15.58 18.69
Couvercle du corps de coupe (ancien 789-33830-20)
517 6684761 36.15 43.38
Œillet (ancien 788-33830-20)
518 6684762 4.29 5.14
Sure-tap Manuel P/l 9
519 6697805 1.98 2.37
Coupe-cord en nylon
521 6601148 19.21 23.06
Boîtier (b)
522 6601149 10.73 12.87
Ecrou (1)
523 6601150 6.93 8.31
Ressort de bobine (ancien 793-38454-20)
524 6693380 3.30 3.96
Porte-ligne
525 6601151 7.59 9.10
Couvercle (1)
526 6601152 7.75 9.30
Œillet (ancien 788-37770-20)
527 6684810 2.15 2.58
Bague
528 6685072 1.15 1.38
Plaque Du Construc. (1)
601 6601140 1.98 2.37
Etiquette Tanaka
602 6601141 1.15 1.38
Plaque de nom Pure Fire (ancien 906-01680-20) Nouv
603 6694117 2.31 2.78
Plaque nominative Tbc-340pf (ancien 906-48250-20)
604 6694361 1.05 1.26
Marque Symbole (ancien 929-38100-20) Nouveau
605 6694741 3.30 3.96

Votre panier contient 0 de produits.
