Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki TBC-230DS'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Hikoki TBC-230DS

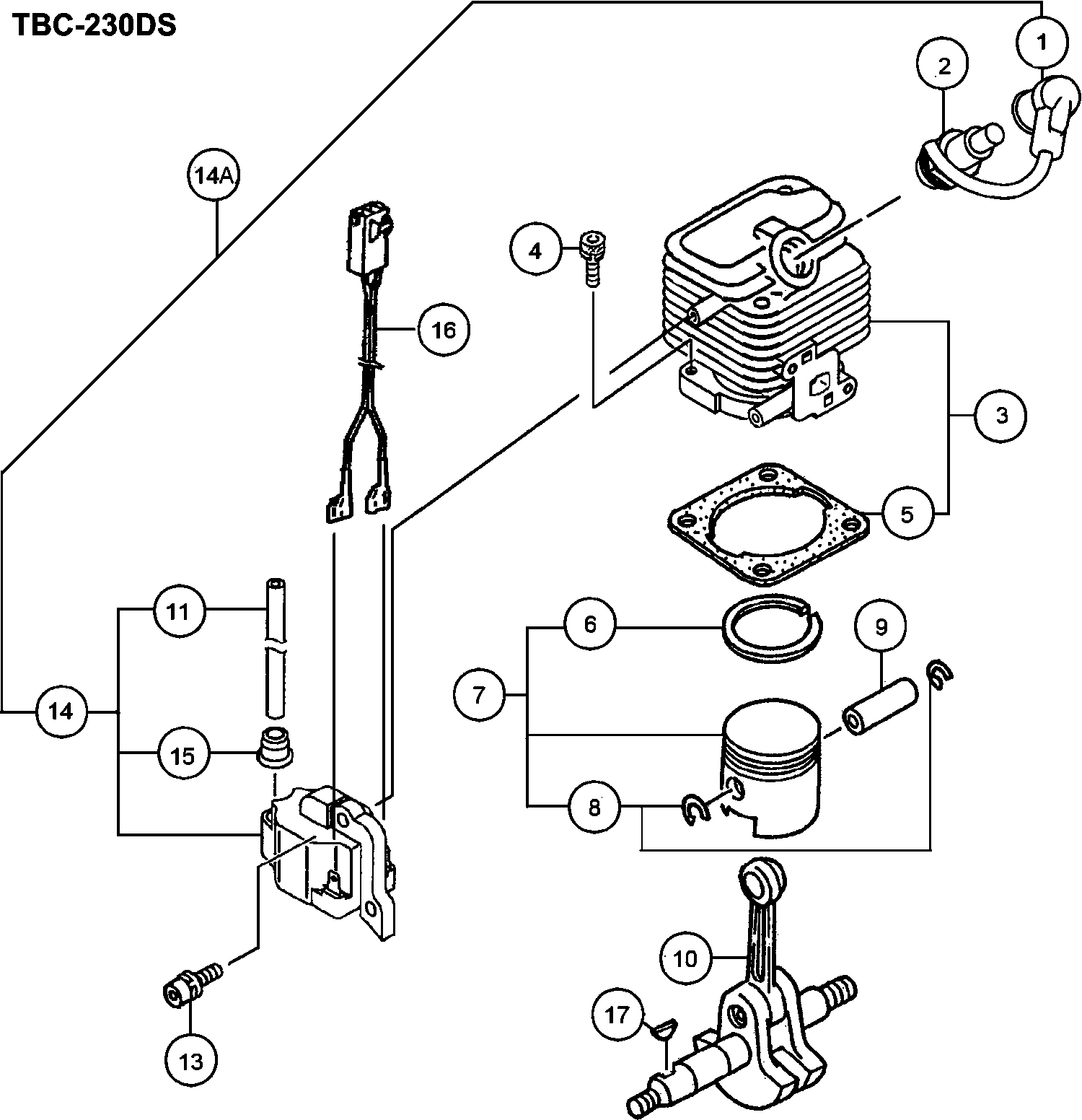

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Hikoki TBC-230DS

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Capuchon de bougie d'allumage d'ensemble (ancien 1
1 6687468 2.31 2.78
Bougie d'allumage Rcj8y
2 6699328 3.30 3.96
Jeu de cylindres (ancien 001-07130-91)
3 6685489 34.19 41.02
Boulon à trou hexagonal M5x18 / s (ancien 994-6105
4 6684586 2.15 2.58
Joint de cylindre (ancien 017-00980-20 & 6685743)
5 6685709 1.15 1.38
Bague de piston (ancien 041-00601-21/ 6686117)
6 6686118 4.45 5.34
Ensemble piston (ancien 030-00070-90)
7 6685869 15.58 18.69
Circlip de goupille de piston (ancien 039-00601-20
8 6684590 2.15 2.58
Axe de piston
9 6696944 3.33 3.99
Arbre à manivelle comp. (ancien 046-07135-80)
10 6686217 42.20 50.64
Cordon Haute tension 140l (old 178-20549-20/668788
11 6687888 2.31 2.78
Boulon à trou hexagonal 4x15/ps (ancien 994-63040-
13 6684682 2.15 2.58
Ass'y de Bobine d'Allumage (vieux 6687665/6699774)
14 6699772 17.85 21.42
Pas d'informations disponibles, non commandable
14A 6697638
Capuchon en Caoutchouc
15 6684602 2.15 2.58
Montage de fils de plomb
16 6697836 5.45 6.54
Clavette à ergot 3x13x4.5 (ancien 068-10100-20)
17 6684899 2.15 2.58
Cale d'arbre d'engrenage 0.20 (ancien 330-00200-23
31 6684604 2.15 2.58
Cale d'arbre d'engrenage 0.30 (ancien 330-00200-24
31 6684605 2.15 2.58
Cale d'arbre de transmission 0.10 (ancien 330-0020
31 6689177 1.15 1.38
Cale d'arbre de transmission 0.15 (ancien 330-0020
31 6689178 1.15 1.38
Ensemble de carter de manivelle (ancien 072-07120-
32 6695806 38.26 45.92
Carter de Manivelle Ass' (ancien 072-07120-92)
32A 6686585 36.15 43.38
Joint d'huile
33 6684607 4.29 5.14
Roulement à billes 6001 C3
34 6684608 3.80 4.56
Joint de carter de manivelle (ancien 090-06410-20)
35 6686719 1.15 1.38
Boulon à trou hexagonal M5x18 / s (ancien 994-6105
36 6684586 2.15 2.58
Roto Magneto Comp.
37 6687376 15.88 19.05
Roto Magneto Comp.
37A 6601171 22.99 27.58
Pas d'informations disponibles, non commandable
37B 6696928
Rondelle M8 (ancien 992-01080-011)
38 6684611 2.15 2.58
Écrou M8 (ancien 991-01080-011/327325/332299/72660
39 6684612 2.15 2.58
Joint de collecteur d'admission
51 6689890 1.15 1.38
Set d'isolateurs de carburateur
52 6689914 5.94 7.12
Joint de carburateur (ancien 402-0602K-21/6689836)
53 6684615 2.15 2.58
Boulon à trou hexagonal 5x22/ws (ancien 994-64050-
54 6695514 1.15 1.38
Vis 5x60/s (ancienne 994-14050-601)
55 6695354 1.15 1.38
Bague
56 6684661 2.15 2.58
Tube de protection (ancien 223-07000-90)
57 6688174 2.31 2.78
Clip D6 (ancien 680-00070-20)
58 6685198 1.15 1.38
Pas d'informations disponibles, non commandable
59 6684620
Réservoir, blanc (ancien 591-07120-21/6691593/6691
60 6691592 9.58 11.49
Pas d'informations disponibles, non commandable
61 6685049
Collier 5.8 (ancien 659-00801-20)
62 6692244 1.15 1.38
Set de carburateur
63 6690513 50.21 60.26
Set de carburateur
63A 6690512 66.40 79.68
Capuchon pivotant (ancien 560-07120-21/6684628)
64 6691337 1.15 1.38
Boulon à trou hexagonal 5x16/ps (ancien 994-63050-
65 6695504 1.15 1.38
Boulon (avec bride)
65A 6696574 1.05 1.26
Vis 5x20ws (ancien 994-65050-205)
66 6695516 1.15 1.38
Boulon (avec bride)
66A 6696574 1.05 1.26
Pas d'informations disponibles, non commandable
67 6684625
Tuyau de carburant 3x5x80 (ancien 700-03005-08)
68 6684880 2.15 2.58
Grommet de retour (ancien 6684627)
69 6697846 1.04 1.24
Protecteur de silencieux (ancienne 738-06541-22)
91 6692798 5.94 7.12
Protecteur de Silencieux Noir (ancien 738-07162-20
91A 6692809 5.11 6.14
Vis 4x15ps (ancien 994-15040-151)
92 6695373 1.15 1.38
Vis autotaraudeuse D4.5x12 (ancien 990-73045-124)
94 6684637 2.15 2.58
Boulon de Tête de Douille Hex. M5x50 (ancien 990-5
95 6685114 1.15 1.38
Rondelle Ø 5
96 6684918 2.15 2.58
Ensemble de silencieux (ancien 704-07001-90)
98 6692487 11.88 14.25
Joint de silencieux (ancien 737-07000-20 & 6692743
100 6692745 1.15 1.38
Bouclier thermique
101 6687253 2.31 2.78
Couvercle de bougie d'allumage, noir (ancien 257-0
102 6688350 3.30 3.96
Pas d'informations disponibles, non commandable
103 6697619
Chaussure d'accouplement
104 6688616 7.59 9.10
BRAS D'EMBRAYAGE COMP 54 NOUVEAU
104A 6697161 6.90 8.28
Ressort d'embrayage (ancien 342-06410-20)
105 6689430 2.31 2.78
Pas d'informations disponibles, non commandable
105A 6697618
Plaque d'embrayage A (ancien 348-0602r-20)
106 6689528 1.15 1.38
Boulon d'étape (ancien 357-00601-20)
107 6689627 1.15 1.38
Boulon d'étape (ancien 357-0075t-20)
107A 6684646 2.15 2.58
Bague
108 6684648 2.15 2.58
Pas d'informations disponibles, non commandable
109 6696932
Boulon à trou hexagonal M5x18/ws (ancien 994-64050
110 6684647 2.15 2.58
Vis à tôle D4.5x20 (ancien 990-72045-204)
111 6685191 1.15 1.38
Boulon à trou hexagonal M5x30/ws (ancien 994-64050
112 6684973 2.15 2.58
Composant de bride de cordon (ancien 198-11600-80/
113 6688011 1.15 1.38
Passage de câble (ancien 202-10200-20)
114 6688040 1.15 1.38
Boitier de démarreur à rappel (ancien 762-07085-90
131 6692986 48.25 57.90
Poignée de démarrage
132 6693240 14.35 17.22
Corps de démarreur à rappel Comp, (ancien 772-0708
133 6693038 30.25 36.30
Corde de démarrage (ancien 783-06097-20/6693174)
134 6693168 2.31 2.78
Ressort de rappel (ancien 780-07085-20)
135 6693138 9.90 11.88
Boîtier de ressort (ancien 778-07085-91)
137 6693101 32.21 38.66
Poulie de démarrage (ancien 774-07085-21)
139 6693079 7.10 8.52
Bague
140 6687947 2.31 2.78
Vis à fileter D5x14 (ancien 990-72050-144)
141 6685275 1.15 1.38
Base de démarrage (ancien 806-07120-20)
142 6693470 3.30 3.96
Boulon à trou hexagonal 4x12ws (ancien 994-64040-1
143 6695507 1.15 1.38
Ecrou carré 5 (ancien 991-91050-001)
144 6695176 1.15 1.38
Vis à tôle D4.5x14 (ancien 990-73045-144)
145 6685153 1.15 1.38
Ensemble Poulie de Démarreur (old 798-07085-90)
146 6693408 32.21 38.66
Boitier de démarreur à rappel (ancien 762-07130-91
151 6692988 42.20 50.64
Poignée de démarrage
152 6693240 14.35 17.22
Corps de démarreur à rappel Comp. (ancien 772-0713
153 6693039 24.20 29.04
Corde 2.6x830 (ancienne 783-07130-20)
154 6693175 6.44 7.72
Ressort de rappel (ancien 780-07130-20)
155 6693139 9.74 11.68
Boîtier de ressort (ancien 778-07130-90)
156 6693102 30.25 36.30
Bobine de corde de démarrage (ancien 774-07130-20)
157 6693080 6.44 7.72
Bague
158 6687947 2.31 2.78
Vis à fileter D5x14 (ancien 990-72050-144)
159 6685275 1.15 1.38
Boulon à trou hexagonal 4x18ws (ancien 994-64040-1
160 6695508 1.15 1.38
Écrou à collerette 5 (ancien 991-82050-001)
161 6695169 1.15 1.38
Ensemble Poulie de Démarreur (old 798-07085-90)
162 6693408 32.21 38.66
Pas d'informations disponibles, non commandable
171A 6699995
Boîtier de Démarreur à Rappel Comp. (ancien 772-07
172 6684673 19.06 22.88
Corde de démarrage 3.5x860 (ancien 783-0720f-20/66
173 6684674 4.29 5.14
Ressort de rappel (ancien 780-06097-20/6697591)
174 6684675 11.55 13.86
Bobine de corde de démarrage
175A 6699997 8.41 10.10
Ressort d'amortisseur (ancien 758-0651h-20)
176 6684677 8.58 10.29
PLAQUE À CAMES
177A 6699996 2.55 3.06
Vis de réglage (ancienne 839-03045-20)
178 6684679 2.15 2.58
Poignée de démarrage
179 6684680 2.15 2.58
Poulie de démarrage Ass'y (ancien 798-0651h-90)
180 6684681 13.20 15.84
Boulon à trou hexagonal 4x18ws (ancien 994-64040-1
181 6695508 1.15 1.38
Bague de retenue D4e (ancien 993-55040-001)
182 6685101 1.15 1.38
Ressort de griffe de démarrage (ancien 790-06097-2
183 6684684 4.29 5.14
Pince d'allumage (ancien 788-0651h-20)
184 6684685 4.29 5.14
Ass'y de Plaque de Came
185 6699691 6.10 7.32
Cleaner Assy (ancien 410-07142-91 et 6690047)
201 6690048 9.58 11.49
Couvercle du filtre à air
202 6690391 4.45 5.34
Élément de filtre à air
203 6684654 2.15 2.58
Vis spéciale (ancien 380-0637c-20)
204 6689737 1.15 1.38
Corps de nettoyeur Comp. (ancien 423-00070-81)
205 6684656 8.58 10.29
Soupape d'étranglement (ancien 528-07143-81)
206 6684657 4.29 5.14
Pas d'informations disponibles, non commandable
207 6684658
Collier 8 (ancien 657-3252a-20)
208 6684659 2.15 2.58
Corps de pompe comp. (ancien 575-25153-80)
221 6684879 62.16 74.60
Pompe d'amorçage comp. (ancien 442-25151-80)
222 6684687 16.34 19.60
Couvercle de membrane (ancien 476-25151-20)
223 6684688 8.58 10.29
Corps d'amorçage (ancien 447-25108-20)
224 6684689 6.44 7.72
Diaphragme de mesure Comp. (ancien 474-25241-80)
225 6690830 11.88 14.25
Joint de diaphragme (ancien 475-25153-20)
226 6684691 8.58 10.29
Diaphragme de pompe (ancien 576-25100-20 & 6696325
227 6684693 8.58 10.29
Joint de pompe (ancien 577-25100-20)
228 6691457 7.10 8.52
Jet principal #40 (ancien 599-2000w-40)
229 6691845 4.45 5.34
Jet principal #38 (ancien 599-2000w-38)
229A 6691844 4.45 5.34
O-RING (ancien 550-25100-20)
230 6684695 4.29 5.14
Bague d'arrêt (ancien 489-25100-20)
231 6684696 2.15 2.58
Pivot (ancien 539-25120-20)
232 6684697 6.44 7.72
Vis de réglage de l'accélérateur (ancien 548-25140
233 6684698 4.29 5.14
Vis de réglage (ancien 548-25151-20 & 6696324)
234 6684699 2.15 2.58
Écran d'entrée (ancien 578-25007-20)
235 6684700 4.29 5.14
Soupape de commande d'acceleration comp. (ancien 4
236 6684883 18.75 22.50
Arbre de béquille comp. (ancien 289-07061-80/66885
251 6695969 15.73 18.87
Anneau d'arrêt C-12 Extérieur
252 6684664 2.15 2.58
Caoutchouc anti-vibrateur
253 6691839 3.30 3.96
Boulon à trou hexagonal 5x16 (ancien 990-51050-163
254 6695046 1.15 1.38
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
255 6684709 2.15 2.58
Enveloppe De Ventilateur
256 6687029 15.13 18.15
Support de tuyau, TPE
257 6689651 5.94 7.12
Rondelle Ø 5
258 6684918 2.15 2.58
Bague
259 6689159 1.15 1.38
Raccord métallique (ancien 361-00990-20)
260 6689664 3.30 3.96
Arbre d'entraînement 1480l (ancien 343-38379-20/66
281 6696009 13.53 16.23
Tube de direction
282 6689386 32.21 38.66
Pas d'informations disponibles, non commandable
283 6684831
Collier de cintre (ancien 334-38360-20)
284 6689260 1.15 1.38
Cintre (ancien 335-38360-80)
285 6689281 12.88 15.45
Support de fixation de cintre pour les États-Unis
286 6689294 1.15 1.38
Vis à machine M5x25 (avec rondelles) Noire
287 6696988 1.04 1.24
Poignée de prise (ancien 165-37590-20)
288 6684708 6.44 7.72
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
289 6684709 2.15 2.58
Support de poignée A (ancien 506-37623-20)
290 6684710 13.20 15.84
Support de poignée B (ancien 507-37623-20)
291 6684711 18.00 21.60
Caoutchouc support de poignée (ancien 510-37304-20
292 6684712 4.29 5.14
Support de poignée C (ancien 508-37623-20)
293 6684713 12.38 14.85
VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994-
294 6684714 2.15 2.58
Collier B. (ancien 460-33111-20)
295 6684715 2.15 2.58
Poignée gauche (ancien 502-37867-20)
296 6696093 13.76 16.52
Poignée droite (ancien 501-37867-20)
297 6691080 13.53 16.23
Levier de papillon Ass'y (ancien 870-38445-90)
298 6693768 38.26 45.92
Levier de sécurité (ancien 253-38400-20)
299 6684721 6.44 7.72
Ressort de rappel (ancien 832-38400-20)
300 6684722 2.15 2.58
Levier d'accélérateur (ancien 880-38401-20)
301 6684723 10.23 12.27
Bouchon aveugle (ancien 322-38400-20)
302 6684724 2.15 2.58
Vis M4x20 (noire) (ancienne 993-46040-202)
303 6684725 2.15 2.58
Vis 5x30 (noire) (ancienne 994-31050-303)
304 6684726 2.15 2.58
Pas d'informations disponibles, non commandable
305 6684727
Bouton d'arrêt Comp. (ancien 156-37822-80) Nouveau
306 6687453 14.38 17.25
Câble d'accélérateur (ancien 887-38445-80)
307 6694024 10.40 12.48
Plus disponible, pas de remplacement
308 6687543
Câble d'accélérateur
309 6693981 24.20 29.04
Carter
321 6688817 66.40 79.68
Boulon trou hexagonal M5x25/s (ancien 994-16050-25
322 6684709 2.15 2.58
Arrêt Anneau C-24.inner (ancien 993-51024-002)
323 6684732 2.15 2.58
Bague d'arrêt C-9, externe (ancien 993-50009-002)
324 6695281 1.15 1.38
Roulement à billes 609z ST
325 6684735 8.58 10.29
Boîtier d'engrenages 24 (ancien 300-38360-21)
326 6688815 12.38 14.85
Vis 5x12/w.s (ancien 994-16050-121)
327 6695414 1.15 1.38
Boulon d'huilage (ancien 316-38150-20)
328 6689109 1.15 1.38
Roulement à billes
329 6695567 4.45 5.34
Arbre de transmission (ancien 304-38360-20)
330 6688948 9.74 11.68
Roulement à billes
331 6695527 6.60 7.92
BAGUE D'ARRÊT C-26, interne (ANCIEN 993-51026-002)
332 6695294 1.15 1.38
Porte-cutter (ancien 310-38360-20)
333 6689033 6.44 7.72
Capuchon de Porte-Couteau (ancien 311-38360-20)
334 6689056 3.30 3.96
Couvercle de protection (ancien 308-38360-20)
335 6688996 3.30 3.96
Écrou de Fixation M8 L/h (ancien 313-38360-20/6689
336 6689075 1.15 1.38
Couvercle de boîte d'engrenages (ancien 303-38360-
337 6688917 2.31 2.78
Vis 5x12/w.s (ancien 994-16050-121)
338 6695414 1.15 1.38
Ensemble Pignon d'Engrenage (ancien 301-38360-00)
339 6688883 13.91 16.70
VIS A TETE HEXAGONALE AVEC TROU 6X25S (ANCIEN 994-
340 6684714 2.15 2.58
Support de Couvercle D24 (ancien 442-38455-20)
341 6690317 3.30 3.96
Support de Couvercle (ancien 442-38470-20)
341A 6690318 5.11 6.14
Garde de lame 26 Ce (ancien 441-37380-21/6690241)
342 6690242 16.64 19.96
Garde de Lame 24 Ce (ancien 441-38505-20)
342A 6684747 30.70 36.84
Support de couvercle de sécurité (ancien 445-37380
343 6684748 4.29 5.14
Garde de Couverture (ancien 447-37380-20)
344 6690372 9.58 11.49
Garde de couvert (ancien 447-38455-20)
344A 6684749 14.98 17.97
Lame (ancienne 797-37380-21/6693385)
345 6693386 4.45 5.34
Lame (ancien 797-37714-20)
345A 6684750 4.29 5.14
Vis 5x12/s (ancienne 994-14050-121)
346 6695334 1.15 1.38
Vis autotaraudeuse 4x14 (ancien 993-48040-142)
346A 6684751 2.15 2.58
Écrou hexagonal 5 (ancien 991-01050-011)
347 6684965 1.04 1.24
Entretoise de support (ancien 444-37609-20)
348 6690332 1.15 1.38
Vis autotaraudeuse 5x20 (ancien 993-17052-002)
349 6684753 2.15 2.58
Lame (ancienne 797-38331-20)
350 6684754 8.58 10.29
Pas d'informations disponibles, non commandable
501 6684813
Clé combinée 13x19 (ancienne 829-29005-2h) Nouvell
502 6693588 3.30 3.96
Pas d'informations disponibles, non commandable
503 6699555
Couvercle de coupe (ancien 615-37224-20/790290)
503B 6684768 2.15 2.58
Pas d'informations disponibles, non commandable
504A 875769
Pas d'informations disponibles, non commandable
506 6695789
Pas d'informations disponibles, non commandable
507 6695796
Pas d'informations disponibles, non commandable
521 6695783
Corps de coupe (ancien 786-38454-20)
522 6693273 17.55 21.06
Écrou spécial (ancien 315-38454-20)
523 6689103 9.74 11.68
Ressort de bobine (ancien 793-38454-20)
524 6693380 3.30 3.96
Œillet (ancien 788-37770-20)
525 6684810 2.15 2.58
Bobine (ancien 787-38454-20)
526 6693294 11.05 13.26
Plus disponible, pas de remplacement
527 6693340
Pas d'informations disponibles, non commandable
528 6697932
Marque Symbole Tbc-230ds (ancien 929-07147-20)
601 6694643 1.15 1.38
Marque de départ (ancien 915-07355-20)
602 6694472 1.15 1.38
Pas d'informations disponibles, non commandable
603 6697851

Votre panier contient 0 de produits.
