Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki RP3608DBW4Z'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

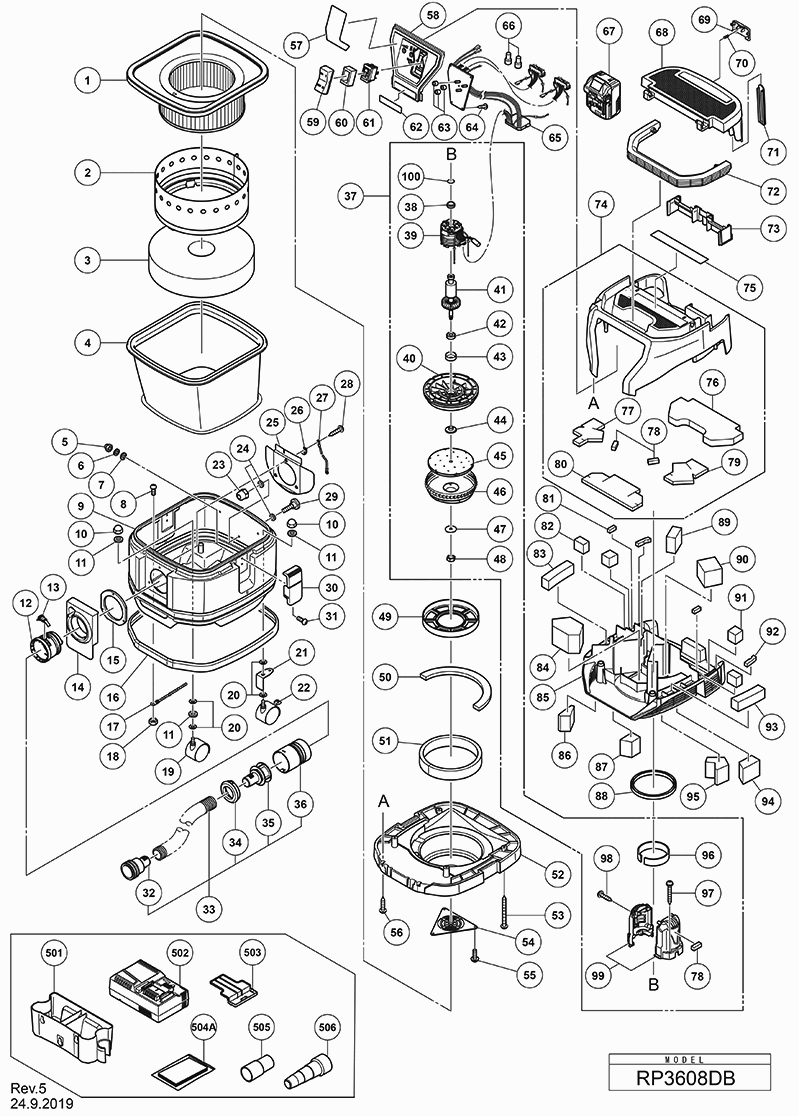

Dessins des Hikoki RP3608DBW4Z
Liste de pièces de rechange des Hikoki RP3608DBW4Z
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
FILTRE À POUDRE 8-15L | ||||
1 | 337460 | 43.73 | 52.47 | |
FILTRE TEXTILE | ||||
2 | 337462 | 6.60 | 7.92 | |
AMORTISSEUR DE FILTRE | ||||
3 | 337463 | 8.25 | 9.90 | |
PRÉ-FILTRE 8-15L | ||||
4 | 337465 | 33.55 | 40.26 | |
Écrou à Chapeau Hex. M4 | ||||
5 | 311839 | 1.05 | 1.26 | |
Rondelle de ressort M4 (10 pièces) | ||||
6 | 949453 | 1.05 | 1.26 | |
Rondelle M4 (x10) paquet de 10 | ||||
7 | 949423 | 1.05 | 1.26 | |
Vis Sb 10v (paquet de 10) | ||||
8 | 949218 | 1.05 | 1.26 | |
MONTAGE DE RÉSERVOIR (8L) | ||||
9 | 373591 | 71.50 | 85.80 | |
Ecrou à chapeau M8 | ||||
10 | 975597 | 1.05 | 1.26 | |
Rondelle M.8 (x10) Paquet de 10 | ||||
11 | 949433 | 1.05 | 1.26 | |
Raccord de tuyau flexible | ||||
12 | 337451 | 5.55 | 6.66 | |
Stoppeur | ||||
13 | 321014 | 1.65 | 1.98 | |
Couvercle avant | ||||
14 | 337449 | 2.10 | 2.52 | |
Joint | ||||
15 | 339182 | 2.40 | 2.88 | |
Caoutchouc | ||||
16 | 337446 | 11.55 | 13.86 | |
Chaine de Terre | ||||
17 | 329872 | 1.80 | 2.16 | |
Écrou M4 (10 Pièces) | ||||
18 | 949554 | 1.05 | 1.26 | |
Roulette Ø 50 | ||||
19 | 337438 | 2.55 | 3.06 | |
Rondelle en caoutchouc | ||||
20 | 338453 | 1.05 | 1.26 | |
SUPPORT DE ROULETTE | ||||
21 | 338454 | 1.04 | 1.24 | |
Roulette Ø 50 (avec arrêt) | ||||
22 | 337439 | 3.00 | 3.60 | |
ÉCROU SPÉCIAL | ||||
23 | 373590 | 2.70 | 3.24 | |
Rondelle (1) | ||||
24 | 374772 | 1.04 | 1.24 | |
Guide Poly (a) | ||||
25 | 337452 | 1.65 | 1.98 | |
Plaque de terre | ||||
26 | 337454 | 1.04 | 1.24 | |
Fil interne Pour Modèle (s) | ||||
27 | 329183 | 3.15 | 3.78 | |
Vis Ø 4*25 noir | ||||
28 | 307028 | 1.05 | 1.26 | |
BOULON SPÉCIAL | ||||
29 | 373589 | 1.80 | 2.16 | |
Etrier De Serrage | ||||
30 | 337455 | 4.80 | 5.76 | |
Vis Cj 65vai (paquet de 10) | ||||
31 | 949219 | 1.20 | 1.44 | |
MANCHON (B) ID28 | ||||
32 | 338478 | 1.35 | 1.62 | |
Ensemble de tuyau ID28 | ||||
33 | 374775 | 31.63 | 37.95 | |
BAGUE CLIQUET (POUR D28) | ||||
34 | 337515 | 1.05 | 1.26 | |
ANNEAU DE VIS (ID 28) | ||||
35 | 337514 | 1.05 | 1.26 | |
Manchon (A) ID38 | ||||
36 | 374776 | 1.20 | 1.44 | |
Assemblage du moteur, y compris.49,50 | ||||
37 | 373569 | 121.55 | 145.86 | |
Plaq.en Caoutchouc (1) | ||||
38 | 338928 | 1.04 | 1.24 | |
STATOR FET PCB | ||||
39 | 341051 | 56.10 | 67.32 | |
BASE DE VENTILATEUR | ||||
40 | 373573 | 7.20 | 8.64 | |
ROTOR | ||||
41 | 361091 | 43.31 | 51.98 | |
Roulement à billes 608vv | ||||
42 | 333945 | 1.80 | 2.16 | |
SUPPORT DE ROULEMENT | ||||
43 | 339180 | 1.04 | 1.24 | |
Rondelle à bride | ||||
44 | 339174 | 1.05 | 1.26 | |
VENTILATEUR | ||||
45 | 339166 | 3.00 | 3.60 | |
CARTER | ||||
46 | 339177 | 3.00 | 3.60 | |
RONDELLE SPÉCIALE | ||||
47 | 339178 | 1.04 | 1.24 | |
ÉCROU BLOCAGE M8 | ||||
48 | 339175 | 1.04 | 1.24 | |
Bague de Soutien (b) Depuis 4.2012 | ||||
49 | 334977 | 13.75 | 16.50 | |
Filtre silencieux (H) | ||||
50 | 374771 | 1.35 | 1.62 | |
Filtre silencieux (a) | ||||
51 | 337475 | 1.04 | 1.24 | |
ASSEMBLAGE DE LA BASE DU MOTEUR | ||||
52 | 373897 | 22.55 | 27.06 | |
Vis autotaraudeuse (avec bride) D4x45 (noir) | ||||
53 | 301815 | 1.05 | 1.26 | |
PLAQUE DE PROTECTION | ||||
54 | 338484 | 1.20 | 1.44 | |
Vis Ø 4x16 | ||||
55 | 994810 | 1.05 | 1.26 | |
FEUILLE DE PANNEAU (D) | ||||
57 | 373902 | 4.80 | 5.76 | |
Porte-interrupteur | ||||
58 | 373901 | 24.34 | 29.20 | |
COUVERTURE DE L'INTERRUPTEUR | ||||
59 | 373576 | 1.04 | 1.24 | |
EMBALLAGE D'INTERRUPTEUR | ||||
60 | 373578 | 1.04 | 1.24 | |
INTERRUPTEUR | ||||
61 | 373577 | 13.80 | 16.56 | |
Butee | ||||
63 | 370077 | 1.04 | 1.24 | |
VIS DE TARAUDAGE D3X12 (AVEC BRIDE) | ||||
64 | 372288 | 1.20 | 1.44 | |
ASSEMBLAGE PRINCIPAL DU CONTRÔLEUR | ||||
65 | 373895 | 168.16 | 201.80 | |
Liaison Enfichable | ||||
66 | 374773 | 1.05 | 1.26 | |
Pas d'informations disponibles, non commandable | ||||
67 | 371750 | |||
GARDE DE BATTERIE ASS'Y | ||||
68 | 373572 | 20.76 | 24.92 | |
LEVIER DE SERRAGE (A) | ||||
69 | 373613 | 1.04 | 1.24 | |
RESSORT DE SERRAGE | ||||
70 | 373610 | 1.04 | 1.24 | |
COUVRE-CORDON | ||||
71 | 373607 | 1.20 | 1.44 | |
POIGNÉE | ||||
72 | 373604 | 6.45 | 7.74 | |
SUPPORT DE TERMINAL DE BATTERIE | ||||
73 | 373605 | 3.30 | 3.96 | |
ASSEMBLAGE DE COUVRE-CHEF | ||||
74 | 373896 | 21.59 | 25.90 | |
Emballage de couvercle de tête (A) | ||||
76 | 373898 | 2.25 | 2.70 | |
EMBALLAGE DE COUVERCLE DE TÊTE (C) | ||||
77 | 373602 | 1.04 | 1.24 | |
EMBALLAGE DE COUVERCLE DE TÊTE (D) | ||||
78 | 373603 | 1.04 | 1.24 | |
EMBALLAGE DE COUVERCLE DE TÊTE (C) NOUVEAU | ||||
79 | 373601 | 1.05 | 1.26 | |
EMBALLAGE DE COUVERTURE DE TÊTE (B) NOUVEAU | ||||
80 | 373600 | 1.35 | 1.62 | |
Filtre silencieux (d) | ||||
81 | 373619 | 1.20 | 1.44 | |
FILTRE SILENCIEUX (C) | ||||
82 | 373616 | 1.04 | 1.24 | |
FILTRE SILENCIEUX (B) | ||||
83 | 373615 | 1.04 | 1.24 | |
FILTRE SILENCIEUX (L) | ||||
84 | 373626 | 1.20 | 1.44 | |
Couvercle (1) | ||||
85 | 373597 | 17.60 | 21.12 | |
FILTRE SILENCIEUX (F) NOUVEAU | ||||
86 | 373623 | 1.04 | 1.24 | |
Filtre silencieux (e) | ||||
87 | 373621 | 1.04 | 1.24 | |
EMBALLAGE DU MOTEUR (A) | ||||
88 | 373596 | 3.45 | 4.14 | |
FILTRE SILENCIEUX (J) | ||||
89 | 373625 | 1.04 | 1.24 | |
FILTRE SILENCIEUX (M) | ||||
90 | 373624 | 1.04 | 1.24 | |
FILTRE SILENCIEUX (C) | ||||
91 | 373617 | 1.04 | 1.24 | |
Filtre silencieux (d) | ||||
92 | 373618 | 1.04 | 1.24 | |
FILTRE SILENCIEUX (A) | ||||
93 | 373614 | 1.04 | 1.24 | |
Filtre silencieux (e) | ||||
94 | 373620 | 1.04 | 1.24 | |
FILTRE SILENCIEUX (F) | ||||
95 | 373622 | 1.04 | 1.24 | |
EMBALLAGE DU BOÎTIER (A) | ||||
96 | 373570 | 1.04 | 1.24 | |
Vis à taraudage (avec bride) D4x35 (noir) | ||||
97 | 303694 | 1.04 | 1.24 | |
Vis à tarauder D4x20 avec bride (noir) | ||||
98 | 301653 | 1.04 | 1.24 | |
Carter | ||||
99 | 338902 | 6.30 | 7.56 | |
Rondelle | ||||
100 | 372734 | 1.04 | 1.24 | |
PORTE-OUTILS | ||||
501 | 373588 | 9.30 | 11.16 | |
Capuchon de protection pour batterie | ||||
503 | 329897 | 1.80 | 2.16 | |
Pas d'informations disponibles, non commandable | ||||
504A | 375679 | |||
RÉDUCTEUR (A) | ||||
505 | 337524 | 1.04 | 1.24 | |
Pas d'informations disponibles, non commandable | ||||
506 | 337527 |
