Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki RB24EAP'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

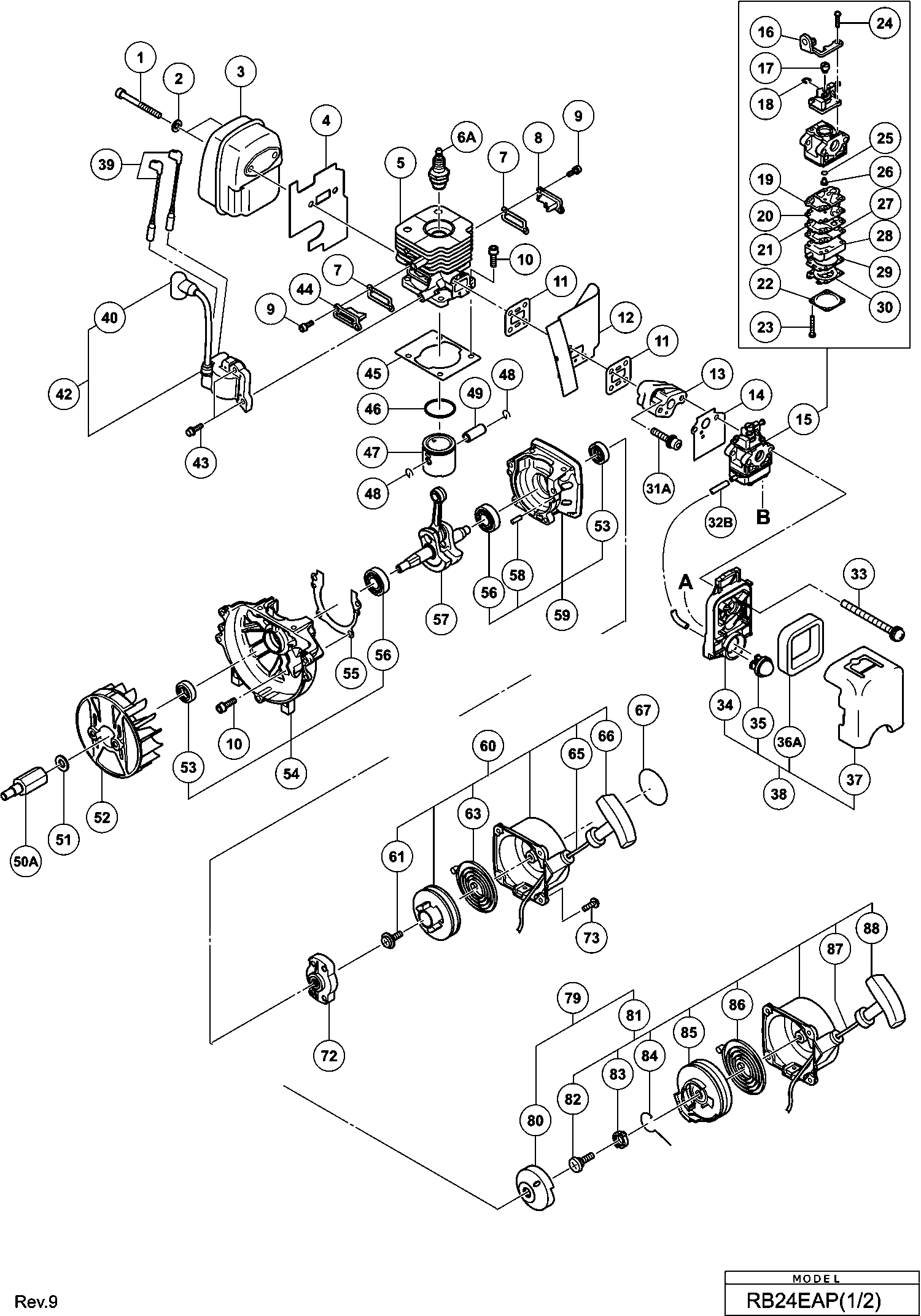

Dessins des Hikoki RB24EAP
Liste de pièces de rechange des Hikoki RB24EAP
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Bougie Bmr7a | ||||
| *6A | 6699316 | 8.91 | 10.70 | |
| Hex. Douille Hd. Boulon M6x65 | ||||
| 1 | 6698384 | 1.05 | 1.26 | |
| Rondelle M.6 (x10) paquet de 10 | ||||
| 2 | 949432 | 1.05 | 1.26 | |
| SILENCIEUX | ||||
| 3 | 6698375 | 28.60 | 34.32 | |
| PROTECTEUR THERMIQUE | ||||
| 4 | 6698374 | 6.15 | 7.38 | |
| Cylindre | ||||
| 5 | 6698362 | 30.53 | 36.63 | |
| Bougie Bmr7a | ||||
| 6A | 6699316 | 8.91 | 10.70 | |
| Bougie (ancien 6685052) | ||||
| 6A | 6699322 | 2.48 | 2.97 | |
| Joint du couvercle | ||||
| 7 | 6697684 | 1.04 | 1.24 | |
| Couvercle de soupape d'échappement (a) | ||||
| 8 | 6698363 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 6698385 | |||
| Pas d'informations disponibles, non commandable | ||||
| 10 | 6698386 | |||
| Pas d'informations disponibles, non commandable | ||||
| 11 | 6684865 | |||
| Casserole Flash | ||||
| 12 | 6698372 | 2.10 | 2.52 | |
| Isolateur de carburateur | ||||
| 13 | 6698387 | 3.15 | 3.78 | |
| Joint de carburateur | ||||
| 14 | 6698405 | 2.10 | 2.52 | |
| Carburateur Ass'y (wyc-27) y compris.16-30 | ||||
| 15 | 6698373 | 45.65 | 54.78 | |
| Pivot | ||||
| 17 | 6696830 | 4.45 | 5.34 | |
| Bague d'arrêt (ancien 489-25100-20) | ||||
| 18 | 6684696 | 2.15 | 2.58 | |
| Joint de pompe (ancien 577-25292-20 & 6696321) | ||||
| 19 | 6684692 | 29.19 | 35.02 | |
| Diaphragme de pompe (ancien 576-25100-20 & 6696325 | ||||
| 20 | 6684693 | 8.58 | 10.29 | |
| Plaque de pompe (ancienne 523-25100-20) | ||||
| 21 | 6691242 | 2.31 | 2.78 | |
| Couvercle de diaphragme (ancien 476-25004-20) | ||||
| 22 | 6685222 | 4.45 | 5.34 | |
| Vis de réglage (ancienne 548-25101-20) | ||||
| 23 | 6691312 | 1.15 | 1.38 | |
| Vis de réglage M3x12 | ||||
| 24 | 6696829 | 1.04 | 1.24 | |
| O-RING (ancien 550-25100-20) | ||||
| 25 | 6684695 | 4.29 | 5.14 | |
| Gicleur principal #36 (ancien 599-2001w-36) | ||||
| 26 | 6697090 | 5.45 | 6.54 | |
| Plaque de circuit (ancien 522-25100-20) | ||||
| 27 | 6691234 | 3.30 | 3.96 | |
| Corps de pompe | ||||
| 28 | 6696828 | 13.36 | 16.04 | |
| Plus disponible, pas de remplacement | ||||
| 29 | 6685220 | |||
| Plus disponible, pas de remplacement | ||||
| 30 | 6684690 | |||
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 31A | 6698844 | 1.20 | 1.44 | |
| Tuyau de Carburant L70 | ||||
| 32B | 6699014 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 32D | 6601444 | |||
| Vis à tête hexagonale M5x60 avec rondelles (noir) | ||||
| 33 | 307224 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 34 | 6696832 | |||
| Pompe d'amorçage Comp. (ancien 442-25143-80) | ||||
| 35 | 6685139 | 5.94 | 7.12 | |
| Élément de filtre à air | ||||
| 36 | 6690347 | 4.45 | 5.34 | |
| Plus disponible, pas de remplacement | ||||
| 36A | 6600704 | |||
| Pas d'informations disponibles, non commandable | ||||
| 37 | 6696831 | |||
| Assemblée de nettoyeur d'air | ||||
| 38 | 6696549 | 9.13 | 10.95 | |
| Cordon (l325) | ||||
| 39 | 6696566 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 40 | 6696833 | |||
| Pas d'informations disponibles, non commandable | ||||
| 42 | 6698397 | |||
| Boulon à tête hexagonale M4x18 (avec rondelles) | ||||
| 43 | 6698388 | 1.05 | 1.26 | |
| Couvercle de soupape d'échappement (b) | ||||
| 44 | 6698364 | 1.05 | 1.26 | |
| Emballage de cylindre | ||||
| 45 | 6698366 | 1.05 | 1.26 | |
| Anneau de piston | ||||
| 46 | 6698404 | 4.20 | 5.04 | |
| Piston | ||||
| 47 | 6698368 | 7.28 | 8.73 | |
| Circlip de goupille de piston (ancien 039-00601-20 | ||||
| 48 | 6684590 | 2.15 | 2.58 | |
| Goupille de Piston (ancien 037-07045-20) | ||||
| 49 | 6684591 | 4.29 | 5.14 | |
| Boulon spécial | ||||
| 50A | 6600347 | 1.80 | 2.16 | |
| Rondelle Diam 8 Noir H65sd2 | ||||
| 51 | 323212 | 1.05 | 1.26 | |
| Rotor de magnéto | ||||
| 52 | 6698396 | 8.70 | 10.44 | |
| Joint d'huile | ||||
| 53 | 6684607 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 6698370 | |||
| Emballage du carter de vilebrequin | ||||
| 55 | 6697688 | 1.04 | 1.24 | |
| Roulement à billes 6001 C3 | ||||
| 56 | 6684608 | 3.80 | 4.56 | |
| Vilebrequin | ||||
| 57 | 6696533 | 32.31 | 38.78 | |
| Goupille 4x12 | ||||
| 58 | 6696947 | 1.05 | 1.26 | |
| Carter de vilebrequin (a) Ass'y Includ.52,55,57 | ||||
| 59 | 6698369 | 13.35 | 16.02 | |
| Caisson de Démarrage à Rappel Assemblé | ||||
| 60 | 6696572 | 10.20 | 12.24 | |
| Vis de réglage (ancienne 839-02010-20/6693638) | ||||
| 61 | 6693633 | 1.15 | 1.38 | |
| Ressort de rappel (ancien 780-06097-20/6697591) | ||||
| 63 | 6684675 | 11.55 | 13.86 | |
| Corde de démarrage (ancien 783-06097-20/6693174) | ||||
| 65 | 6693168 | 2.31 | 2.78 | |
| Poignée de démarrage | ||||
| 66 | 6693227 | 3.30 | 3.96 | |
| Poulie de démarrage | ||||
| 72 | 6696471 | 5.10 | 6.12 | |
| Vis M4x16 (avec rondelle) | ||||
| 73 | 6698398 | 1.05 | 1.26 | |
| Assemblage du démarreur à rappel | ||||
| 79 | 6600408 | 8.25 | 9.90 | |
| Poulie de démarrage | ||||
| 80 | 6600407 | 2.55 | 3.06 | |
| Ensemble de rappel | ||||
| 81 | 6600406 | 7.20 | 8.64 | |
| Vis de réglage de rappel | ||||
| 82 | 6600404 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 6600402 | |||
| Support de bras oscillant | ||||
| 84 | 6600401 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 85 | 6600405 | |||
| Ressort de rappel | ||||
| 86 | 6600403 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 87 | 6600400 | |||
| Poignée de rappel | ||||
| 88 | 6600399 | 2.10 | 2.52 | |
| Plus disponible, pas de remplacement | ||||
| 91 | 6698399 | |||
| Régulateur | ||||
| 92 | 6698391 | 1.05 | 1.26 | |
| Plus disponible, pas de remplacement | ||||
| 93 | 6698400 | |||
| Pas d'informations disponibles, non commandable | ||||
| 94 | 6685364 | |||
| Protecteur de silencieux | ||||
| 95A | 6699427 | 9.60 | 11.52 | |
| Vis autotaraudeuse D5x20 avec bride (noir) | ||||
| 96 | 302089 | 1.05 | 1.26 | |
| Tuyau de Carburant | ||||
| 97A | 6698716 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 97B | 6601525 | |||
| Pas d'informations disponibles, non commandable | ||||
| 98 | 6698401 | |||
| Tuyau de Carburant L70 | ||||
| 98A | 6699014 | 1.65 | 1.98 | |
| Grommet de retour (ancien 6684627) | ||||
| 99A | 6697846 | 1.04 | 1.24 | |
| Plus disponible, pas de remplacement | ||||
| 101 | 6698402 | |||
| Resevoir | ||||
| 102A | 6600317 | 7.95 | 9.54 | |
| Réservoir (c) | ||||
| 102B | 6600354 | 3.45 | 4.14 | |
| Boulon L17.8 | ||||
| 103 | 6698511 | 1.05 | 1.26 | |
| Filtre à pompe | ||||
| 104A | 6600351 | 2.70 | 3.24 | |
| Plus disponible, pas de remplacement | ||||
| 105 | 6696949 | |||
| Boulon L23.8 | ||||
| 106 | 6698512 | 1.05 | 1.26 | |
| Pièce de remplissage | ||||
| 107 | 6698394 | 5.25 | 6.30 | |
| Nozzle (a) | ||||
| 108 | 6698393 | 10.35 | 12.42 | |
| Couvercle M 6sb | ||||
| 110 | 6698381 | 2.10 | 2.52 | |
| Coquille en spirale | ||||
| 111A | 6699428 | 8.10 | 9.72 | |
| Écrou en U M8 (ancien 991-74080-010) | ||||
| 112A | 6684932 | 2.15 | 2.58 | |
| Ventilateur | ||||
| 113 | 6698378 | 6.90 | 8.28 | |
| Carter de ventilateur (ancien 6698380) | ||||
| 114A | 6699426 | 16.78 | 20.13 | |
| Enveloppe De Ventilateur | ||||
| 114A | 6699429 | 16.50 | 19.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 119 | 6684924 | |||
| Plus disponible, pas de remplacement | ||||
| 120A | 6698931 | |||
| Boulon à tête hex. à verrouillage d'étanchéité M5x | ||||
| 121 | 6698844 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 125 | 6600358 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 6698403 | |||
| Cle combinée 13x19 Plus (ancien 829-20000-80) | ||||
| 501A | 6684979 | 4.29 | 5.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 6699184 | |||
