Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki PH-65A'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

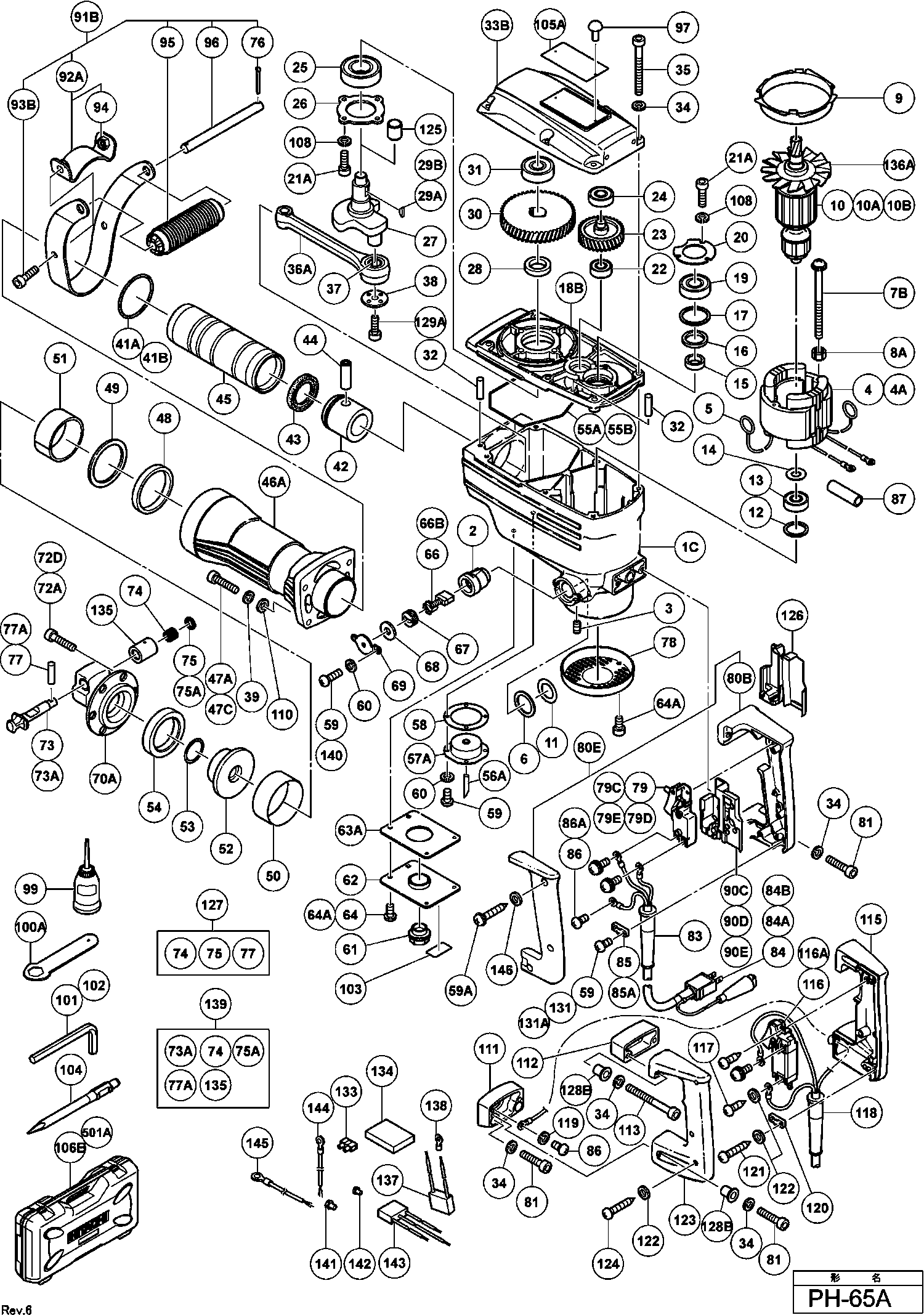

Dessins des Hikoki PH-65A
Liste de pièces de rechange des Hikoki PH-65A
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 1B | 332180 | |||
| Pas d'informations disponibles, non commandable | ||||
| 1C | 332212 | |||
| S/e Porte Balais | ||||
| 2 | 956984 | 9.60 | 11.52 | |
| Vis de réglage hexagonale M5x8 | ||||
| 3 | 938477 | 1.05 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 4 | 340124E | 46.75 | 56.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 4A | 340124M | |||
| Raccord | ||||
| 5 | 945932 | 1.05 | 1.26 | |
| Rondelle en caoutchouc | ||||
| 6 | 956943 | 1.05 | 1.26 | |
| Vis de blocage (avec rondelle spécifique) M5x60 | ||||
| 7B | 998411 | 1.05 | 1.26 | |
| Rondelle | ||||
| 8A | 956764 | 1.04 | 1.24 | |
| Baffle | ||||
| 9 | 956944 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 957131 | |||
| Pas d'informations disponibles, non commandable | ||||
| 10A | 956946F | |||
| Pas d'informations disponibles, non commandable | ||||
| 10B | 956946G | |||
| Plaque H-90sa | ||||
| 11 | 956683 | 1.05 | 1.26 | |
| Rondelle d'uréthane (a) | ||||
| 12 | 944904 | 2.40 | 2.88 | |
| Roulement Cr12v H90sc | ||||
| 13 | 6201VV | 6.45 | 7.74 | |
| Rondelle | ||||
| 14 | 944954 | 1.05 | 1.26 | |
| Entretoise | ||||
| 15 | 944907 | 2.40 | 2.88 | |
| Feutre | ||||
| 16 | 944908 | 1.04 | 1.24 | |
| Rondelle en Uréthane (a) M40 | ||||
| 17 | 944910 | 2.10 | 2.52 | |
| Couvercle intérieur (vert argenté métallique) | ||||
| 18B | 332181 | 33.41 | 40.10 | |
| Roulement à billes 6203vvcmps2s | ||||
| 19 | 6203VV | 7.80 | 9.36 | |
| Plaque | ||||
| 20 | 944911 | 1.05 | 1.26 | |
| Vis M5*16 | ||||
| 21A | 990079 | 1.05 | 1.26 | |
| Roulement A Billes | ||||
| 22 | 6001VV | 6.60 | 7.92 | |
| Pignon | ||||
| 23 | 956948 | 28.88 | 34.65 | |
| Roulement Cr12v H90sc | ||||
| 24 | 6201VV | 6.45 | 7.74 | |
| Roulement A Bille | ||||
| 25 | 6205DD | 10.35 | 12.42 | |
| Plaque | ||||
| 26 | 956949 | 1.65 | 1.98 | |
| Carter de vilebrequin | ||||
| 27 | 956951 | 58.44 | 70.12 | |
| Entretoise | ||||
| 28 | 944915 | 3.60 | 4.32 | |
| Clavette 4x4x15 Till 9.1981 | ||||
| 29A | 948919 | 1.05 | 1.26 | |
| Clavette 4*16 Since 10.1981 | ||||
| 29B | 956850 | 1.05 | 1.26 | |
| Roue Dentee H65sb/sd H70sa | ||||
| 30 | 944916 | 49.64 | 59.56 | |
| Roulement à billes 6302vvcmps2s | ||||
| 31 | 6302VV | 9.30 | 11.16 | |
| Goupille Ø5*15,8 | ||||
| 32 | 944918 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 33B | 332182 | |||
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 34 | 949455 | 1.05 | 1.26 | |
| HEX.SOCKET HD.BOLT M6X45 (10 PCS) | ||||
| 35 | 949832 | 3.06 | 3.67 | |
| Bielle | ||||
| 36A | 998434 | 46.75 | 56.10 | |
| Roulement Aiguille | ||||
| 37 | 944921 | 19.39 | 23.26 | |
| Rondelle de bielle | ||||
| 38 | 956955 | 3.30 | 3.96 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 39 | 949457 | 1.05 | 1.26 | |
| Emballage | ||||
| 41A | 956956 | 1.05 | 1.26 | |
| O Ring (1as-60) Since 9.1979 | ||||
| 41B | 956996 | 3.00 | 3.60 | |
| Piston | ||||
| 42 | 956957 | 40.84 | 49.00 | |
| Anneau en L | ||||
| 43 | 944927 | 12.15 | 14.58 | |
| Broche | ||||
| 44 | 944928 | 13.80 | 16.56 | |
| Frappeur H65sb/sd H70sa | ||||
| 45 | 956958 | 93.36 | 112.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 46A | 332183 | |||
| Vis à six pans M8 X 30 | ||||
| 47A | 949759 | 7.05 | 8.46 | |
| Boulon Nylock tête hexagonale M8*35 depuis 9.1979 | ||||
| 47C | 306163 | 1.35 | 1.62 | |
| Rondelle Amortisseur | ||||
| 48 | 956960 | 9.30 | 11.16 | |
| Rondelle | ||||
| 49 | 956961 | 2.40 | 2.88 | |
| Couvercle de bouche | ||||
| 50 | 956962 | 2.40 | 2.88 | |
| Bouche | ||||
| 51 | 956963 | 32.18 | 38.61 | |
| ASBUS | ||||
| 52 | 956964 | 17.88 | 21.45 | |
| Joint Torique | ||||
| 53 | 944936 | 10.95 | 13.14 | |
| Amortisseur | ||||
| 54 | 956965 | 14.70 | 17.64 | |
| Rondelle d'étanchéité | ||||
| 55A | 956966 | 3.30 | 3.96 | |
| Joint Since 4.1984 | ||||
| 55B | 957143 | 3.30 | 3.96 | |
| Feutre à huile | ||||
| 56A | 998534 | 1.65 | 1.98 | |
| FELT HOLDER (B) ASS'Y | ||||
| 57A | 957136 | 4.56 | 5.47 | |
| Joint | ||||
| 58 | 956969 | 1.05 | 1.26 | |
| Vis M4*12 (paquet de 10) | ||||
| 59 | 949217 | 1.05 | 1.26 | |
| Vis Ø 4*25 noir | ||||
| 59A | 307028 | 1.05 | 1.26 | |
| Rondelle de ressort M4 (10 pièces) | ||||
| 60 | 949453 | 1.05 | 1.26 | |
| Niveau d'huile | ||||
| 61 | 955011 | 10.95 | 13.14 | |
| Plaque De Recouvrement | ||||
| 62 | 956970 | 4.05 | 4.86 | |
| Joint | ||||
| 63A | 956971 | 1.05 | 1.26 | |
| Vis Ø 5x12(paquet de 10) | ||||
| 64 | 949237 | 1.05 | 1.26 | |
| Boulon à tête sphérique M5x12 auto-verrouillable | ||||
| 64A | 991690 | 1.05 | 1.26 | |
| Jeu De Charbons (1 paire) | ||||
| 66 | 999044 | 4.50 | 5.40 | |
| Charbons Autorupteurs For Sin,mal | ||||
| 66B | 999074 | 14.40 | 17.28 | |
| Bouchon De Charbon | ||||
| 67 | 940540 | 1.04 | 1.24 | |
| Amortisseur | ||||
| 68 | 944960 | 1.05 | 1.26 | |
| Couvre Bouchon | ||||
| 69 | 956972 | 1.05 | 1.26 | |
| Couvercle avant | ||||
| 70A | 957152 | 116.74 | 140.08 | |
| Vis M8x25 (paquet de 10) | ||||
| 72A | 949760 | 5.55 | 6.66 | |
| Vis à tête hexagonale M8*30 depuis 6.1981 | ||||
| 72D | 306437 | 1.35 | 1.62 | |
| Levier | ||||
| 73 | 956974 | 37.95 | 45.54 | |
| Clavette H65sd/h65sd2 | ||||
| 73A | 998423 | 40.84 | 49.00 | |
| Ressort | ||||
| 74 | 956975 | 1.65 | 1.98 | |
| Rondelle de levier jusqu'à 10.1987 (jusqu'à 9.1987 | ||||
| 75 | 956976 | 3.30 | 3.96 | |
| Capuchon De Fermeture | ||||
| 75A | 998425 | 4.50 | 5.40 | |
| Goupille fendue D4x25 (10 Pièces) | ||||
| 76 | 949895 | 1.65 | 1.98 | |
| Goupille Ø4*20 Till 10.1987 (till 9.1987 For Aus, | ||||
| 77 | 943364 | 1.05 | 1.26 | |
| Aiguille Nzl) | ||||
| 77A | 998426 | 1.05 | 1.26 | |
| Couvercle | ||||
| 78 | 956977 | 7.05 | 8.46 | |
| Interrupteur Dh38ya/h90se/h70sa For Usa | ||||
| 79 | 992891 | 22.83 | 27.39 | |
| Commutateur | ||||
| 79C | 971139 | 32.18 | 38.61 | |
| Interrupteur avec verrouillage | ||||
| 79D | 971390 | 26.40 | 31.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 79E | 981533Z | |||
| Poignée et ensemble de couvercle de poignée | ||||
| 80B | 971168 | 25.71 | 30.86 | |
| Poignée Ass'y (a) Vert Argent Métallique Incl.93a | ||||
| 80E | 334511 | 47.03 | 56.43 | |
| Vis M6x25 (paquet de 10) | ||||
| 81 | 949652 | 3.30 | 3.96 | |
| Entree De Cable Ø 10,7 | ||||
| 83 | 940778 | 2.10 | 2.52 | |
| Protecteur de câble D8.2 (ancien 958049z) | ||||
| 83 | 958049 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 84 | 971136 | |||
| Pas d'informations disponibles, non commandable | ||||
| 84A | 500472Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 84B | 500445Z | |||
| CORD CLIP | ||||
| 85 | 930108 | 1.00 | 1.20 | |
| Serre Cable | ||||
| 85A | 960266 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 86 | 949292 | |||
| Vis C 6sa Since D106801 | ||||
| 86A | 958523 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 90C | 971163 | |||
| Pas d'informations disponibles, non commandable | ||||
| 90D | 981986Z | |||
| Support (f) Depuis 11.1995 | ||||
| 90E | 312408 | 7.05 | 8.46 | |
| Poignee Laterale | ||||
| 91B | 956852 | 24.89 | 29.86 | |
| Poignée (avec écrou) | ||||
| 92A | 320374 | 5.85 | 7.02 | |
| Boulon Nylock Hex. à tête M8x16 | ||||
| 93B | 320375 | 1.65 | 1.98 | |
| Ecrou H65sb/sd Till 9.2001 | ||||
| 94 | 944950 | 1.35 | 1.62 | |
| Poignée | ||||
| 95 | 944951 | 8.40 | 10.08 | |
| Puit | ||||
| 96 | 944952 | 2.55 | 3.06 | |
| Rivet D2,5x4,8 (10 pièces) | ||||
| 97 | 949510 | 1.04 | 1.24 | |
| Huile de lubrification (120cc) | ||||
| 99 | 931848 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 971109 | |||
| Pas d'informations disponibles, non commandable | ||||
| 101 | 872422 | |||
| Pas d'informations disponibles, non commandable | ||||
| 102 | 944459 | |||
| Pas d'informations disponibles, non commandable | ||||
| 104 | 944961 | |||
| Pas d'informations disponibles, non commandable | ||||
| 106B | 333146 | |||
| Rondelle de ressort M5 (10 pièces) | ||||
| 108 | 949454 | 1.04 | 1.24 | |
| Rondelle M8 (x10) Paquet de 10 | ||||
| 110 | 949426 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 111 | 971127Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 112 | 971128Z | |||
| Vis M6x50 (paquet de 10) Since 1.1985 For Aus,saf | ||||
| 113 | 949782 | 6.75 | 8.10 | |
| Poignee D Phu-45 Since 12.1982 For Aus,since 1.19 | ||||
| 115 | 981866 | 14.03 | 16.83 | |
| HANDGREEP (A) | ||||
| 115 | 955291 | 7.50 | 9.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 116 | 971824Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 116A | 981533Z | |||
| Vis | ||||
| 117 | 954017 | 1.04 | 1.24 | |
| Entree De Cable Till 11.1982 For Aus | ||||
| 118 | 930026 | 3.00 | 3.60 | |
| Entree De Cable Ø 10,7 | ||||
| 118 | 940778 | 2.10 | 2.52 | |
| Rondelle de ressort M4 (10 pièces) | ||||
| 119 | 949453 | 1.05 | 1.26 | |
| Serre Cable | ||||
| 120 | 937631 | 1.04 | 1.24 | |
| Serre Cable | ||||
| 120 | 960266 | 1.04 | 1.24 | |
| Vis Sb/sod/vrt | ||||
| 121 | 956384 | 1.05 | 1.26 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 122 | 949423 | 1.05 | 1.26 | |
| Poignee | ||||
| 123 | 981867 | 13.80 | 16.56 | |
| HANDGREEP (B) | ||||
| 123 | 955292 | 4.68 | 5.62 | |
| Vis Cs/tr-6 For Aus (since 1.1985 For Saf) | ||||
| 124 | 958705 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 125 | 956998Z | |||
| Pas d'informations disponibles, non commandable | ||||
| 126 | 981986Z | |||
| Ensemble d'écrou de levier | ||||
| 127 | 956853 | 5.85 | 7.02 | |
| Entretoise (ancien 981868) | ||||
| 128B | 990940 | 1.05 | 1.26 | |
| Vis M8*16 | ||||
| 129A | 996364 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 131 | 957147 | |||
| Pas d'informations disponibles, non commandable | ||||
| 131A | 984750 | |||
| Connecteur Till 10.1999 For Aus | ||||
| 133 | 938307 | 2.13 | 2.55 | |
| Support | ||||
| 134 | 963243 | 1.05 | 1.26 | |
| Logement De Ressort Since 11.1987 (since 10.1987 | ||||
| 135 | 998424 | 13.05 | 15.66 | |
| Ventilateur | ||||
| 136A | 996370 | 14.03 | 16.83 | |
| Condensateur | ||||
| 137 | 930039 | 1.95 | 2.34 | |
| Cosses de câble (10 pièces) | ||||
| 138 | 959144 | 3.00 | 3.60 | |
| Verrouillage H70sa Includ.73a,74,75a,77a,135 | ||||
| 139 | 318656 | 73.01 | 87.62 | |
| Vis de machine (avec rondelle spéciale) M4x10 | ||||
| 140 | 307635 | 1.05 | 1.26 | |
| Connecteur 50092 | ||||
| 141 | 959141 | 3.75 | 4.50 | |
| Connecteur 50091 | ||||
| 142 | 959140 | 3.30 | 3.96 | |
| Condensateur | ||||
| 143 | 994273 | 4.29 | 5.14 | |
| Fil interne | ||||
| 144 | 981974 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 145 | 305798 | |||
| Rondelle M4 (x10) Paquet de 10 | ||||
| 146 | 949429 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501A | 333146 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 944962 | |||
| Pas d'informations disponibles, non commandable | ||||
| 602 | 944964 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603A | 957154 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 944966 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 944965 | |||
| OLIEPAKKING | ||||
| 606 | 980982 | 1.38 | 1.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 607A | 957153 | |||
| Feutre d'huile | ||||
| 608 | 324896 | 3.75 | 4.50 | |
