Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki P20SF'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

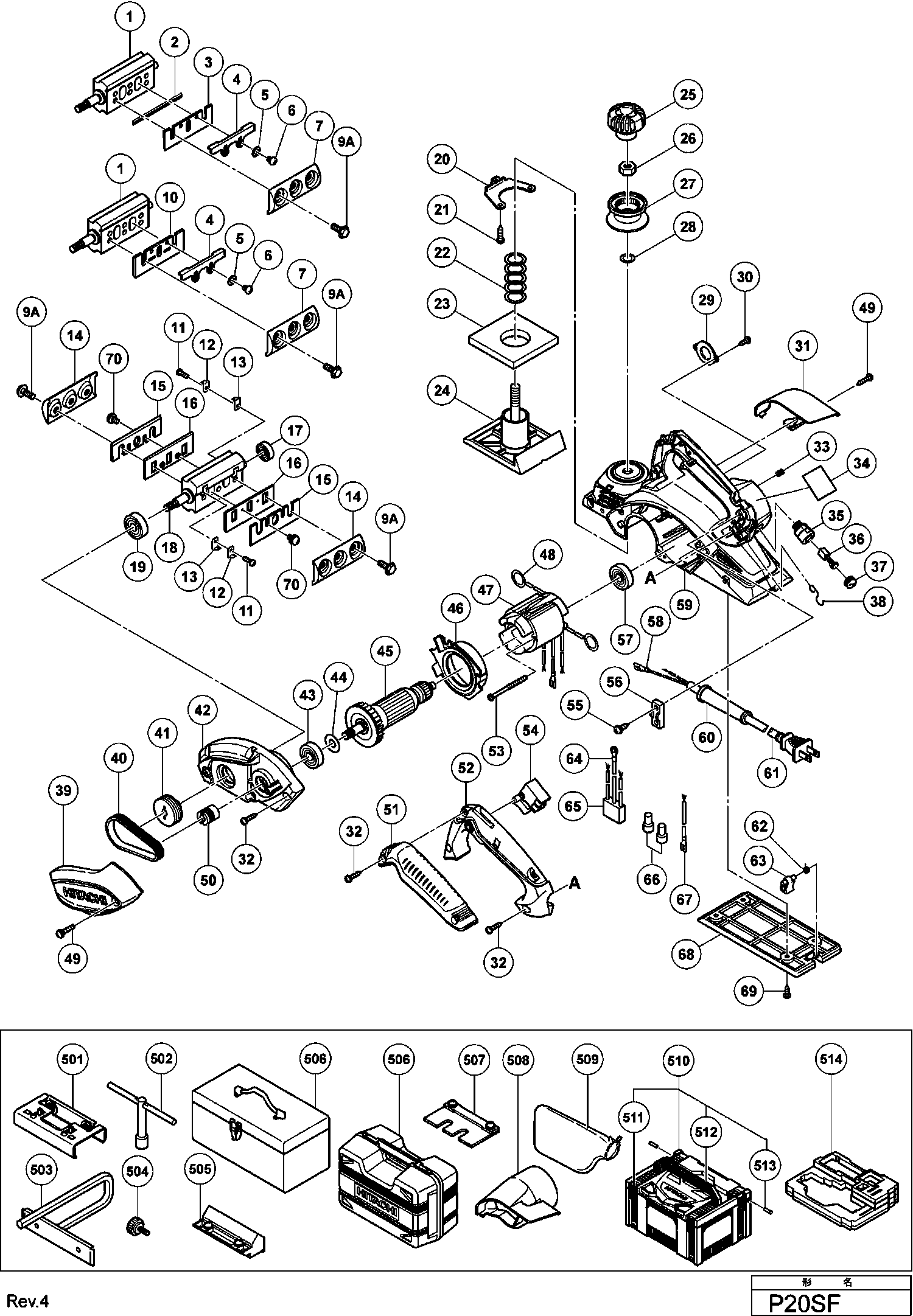

Dessins des Hikoki P20SF
Liste de pièces de rechange des Hikoki P20SF
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Ressort P-20sa For Ind | ||||
| *12 | 958731Z | 1.05 | 1.26 | |
| Plaque de serrage | ||||
| *13 | 958732Z | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| *15 | 958728 | |||
| Rouleau de burin | ||||
| *18 | 334481 | 20.90 | 25.08 | |
| BOUTON | ||||
| *27 | 334488 | 2.10 | 2.52 | |
| Pince pour cordon | ||||
| *38 | 334736 | 1.20 | 1.44 | |
| Induit 230v | ||||
| *45 | 360936E | 30.53 | 36.63 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| *47 | 340834E | 20.90 | 25.08 | |
| VELD 110 VOLT | ||||
| *47 | 340834C | 19.47 | 23.36 | |
| Commutateur | ||||
| *54 | 334474 | 10.05 | 12.06 | |
| Commutateur | ||||
| *54 | 322101 | 6.75 | 8.10 | |
| Carcasse | ||||
| *59 | 334482 | 32.31 | 38.78 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| *61 | 500447Z | 6.60 | 7.92 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *61 | 500247Z | 6.18 | 7.42 | |
| Connecteur 50091 | ||||
| *66 | 959140 | 3.30 | 3.96 | |
| Rouleau de burin | ||||
| 1 | 334480 | 20.90 | 25.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 2 | 879418 | |||
| Pas d'informations disponibles, non commandable | ||||
| 2A | 336571 | |||
| Jeu De Pte Fers P 20sd For Double Edged Blade Typ | ||||
| 3 | 334478 | 6.90 | 8.28 | |
| Plaque de serrage CS 50 EB | ||||
| 4 | 314754 | 3.30 | 3.96 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 5 | 949423 | 1.05 | 1.26 | |
| Vis machine M4x5 (10 pièces) | ||||
| 6 | 949213 | 1.05 | 1.26 | |
| Porte-burin | ||||
| 7 | 316398 | 12.75 | 15.30 | |
| Boulon M6 | ||||
| 9A | 336574 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 314746 | |||
| Vis machine M4x10 (10 pièces) (ANCIEN 949216Z) | ||||
| 11 | 949216 | 1.05 | 1.26 | |
| Ressort P-20sa For Ind | ||||
| 12 | 958731Z | 1.05 | 1.26 | |
| Plaque de serrage | ||||
| 13 | 958732Z | 1.20 | 1.44 | |
| Support (2 pièces) | ||||
| 14 | 958734Z | 9.90 | 11.88 | |
| BEITELHOUDER (1 SET) (OUD 958734Z) | ||||
| 14A | 378255 | 11.88 | 14.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 15 | 958728 | |||
| Pte Fers P-20sa For Ind | ||||
| 16 | 958733Z | 1.35 | 1.62 | |
| BEITELHOUDER VULPLAAT (1 SET) (OUD 958733Z) | ||||
| 16A | 378253 | 8.10 | 9.72 | |
| Roulement A Billes | ||||
| 17 | 608VVM | 5.70 | 6.84 | |
| Rouleau de burin | ||||
| 18 | 334481 | 20.90 | 25.08 | |
| Roulement à billes 6200 Vv | ||||
| 19 | 6200VV | 6.15 | 7.38 | |
| Plaque | ||||
| 20 | 958945 | 1.65 | 1.98 | |
| Vis à tarauder D4X16 | ||||
| 21 | 954004 | 1.04 | 1.24 | |
| Ressort | ||||
| 22 | 958709 | 1.95 | 2.34 | |
| Caoutchouc Mousse F 20a | ||||
| 23 | 958708 | 1.65 | 1.98 | |
| Semelle avant | ||||
| 24 | 334739 | 9.15 | 10.98 | |
| BOUTON | ||||
| 25 | 334494 | 2.10 | 2.52 | |
| Écrou de blocage M10 | ||||
| 26 | 334497 | 2.10 | 2.52 | |
| BOUTON | ||||
| 27 | 334488 | 2.10 | 2.52 | |
| Rondelle | ||||
| 28 | 301659 | 1.04 | 1.24 | |
| Couvercle | ||||
| 29 | 334492 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 309470 | |||
| Couverture de pointe | ||||
| 31 | 334501 | 2.10 | 2.52 | |
| Vis à tarauder D4x20 avec bride (noir) | ||||
| 32 | 301653 | 1.04 | 1.24 | |
| Vis de réglage hexagonale M5x8 | ||||
| 33 | 938477 | 1.05 | 1.26 | |
| S/e Porte Balais | ||||
| 35 | 957571 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 36 | 999021 | |||
| Bouchon Charbons | ||||
| 37 | 931266 | 1.04 | 1.24 | |
| Pince pour cordon | ||||
| 38 | 334736 | 1.20 | 1.44 | |
| Pince pour cordon | ||||
| 38 | 334498 | 1.20 | 1.44 | |
| Couverture de ceinture | ||||
| 39 | 334487 | 2.10 | 2.52 | |
| Couverture de ceinture | ||||
| 39B | 334487 | 2.10 | 2.52 | |
| Courroie Trapezoidale | ||||
| 40 | 958718 | 9.30 | 11.16 | |
| Poulie (b) | ||||
| 41 | 334491 | 4.20 | 5.04 | |
| Palier | ||||
| 42 | 334486 | 9.60 | 11.52 | |
| Roulement à billes 6200 Vv | ||||
| 43 | 6200VV | 6.15 | 7.38 | |
| Rondelle (a2) | ||||
| 44 | 334713 | 1.20 | 1.44 | |
| Induit 230v | ||||
| 45 | 360936E | 30.53 | 36.63 | |
| Baffle | ||||
| 46 | 334493 | 1.20 | 1.44 | |
| Stator 220v-230v H-90sa Includ.103 Pour Nzl,saf | ||||
| 47 | 340834E | 20.90 | 25.08 | |
| VELD 110 VOLT | ||||
| 47 | 340834C | 19.47 | 23.36 | |
| Raccord Gp-2 | ||||
| 48 | 931867 | 1.05 | 1.26 | |
| Vis de machine (noire) M4x16 | ||||
| 49 | 333163 | 1.80 | 2.16 | |
| Poulie (a) | ||||
| 50 | 334490 | 3.15 | 3.78 | |
| Couverture de Prise | ||||
| 51 | 334485 | 5.70 | 6.84 | |
| Couverture de Poignée | ||||
| 52 | 334484 | 4.20 | 5.04 | |
| Vis Ø 4*60 | ||||
| 53 | 960108 | 1.04 | 1.24 | |
| Commutateur | ||||
| 54 | 334474 | 10.05 | 12.06 | |
| Commutateur | ||||
| 54 | 322101 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 55 | 984750 | |||
| Serre Cable | ||||
| 56 | 937631 | 1.04 | 1.24 | |
| Roulement A Billes | ||||
| 57 | 608VVM | 5.70 | 6.84 | |
| Fil | ||||
| 58 | 331707 | 1.88 | 2.25 | |
| Carcasse | ||||
| 59 | 334482 | 32.31 | 38.78 | |
| Entree De Cable Ø 8.8 | ||||
| 60 | 380090 | 1.04 | 1.25 | |
| Câble 3M 2 X 1,0 H05vv-f avec prise 16a CEE | ||||
| 61 | 500461Z | 17.88 | 21.45 | |
| Cordon 2,5m 2 X 1.0 H05vv-f (ancien 500395z) | ||||
| 61 | 500447Z | 6.60 | 7.92 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 61 | 500247Z | 6.18 | 7.42 | |
| Ressort | ||||
| 62 | 334500 | 1.20 | 1.44 | |
| BATI | ||||
| 63 | 334499 | 1.20 | 1.44 | |
| Raccord Except For Usa,can,ven,ina,syr,kuw,hkg, | ||||
| 64 | 961419Z | 1.04 | 1.24 | |
| Condensateur | ||||
| 65 | 994273 | 4.29 | 5.14 | |
| Connecteur 50092 | ||||
| 66 | 959141 | 3.75 | 4.50 | |
| Connecteur 50091 | ||||
| 66 | 959140 | 3.30 | 3.96 | |
| Plus disponible, pas de remplacement | ||||
| 67 | 331269 | |||
| Plaque De Base | ||||
| 68 | 334838 | 6.15 | 7.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 69 | 307811 | |||
| Vis Cm 12y For Ind | ||||
| 70 | 976815 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 334693 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 940543 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 958842Z | |||
| VIS C M4X34 | ||||
| 504 | 940650 | 1.05 | 1.26 | |
| Porte-lame pour aiguiser | ||||
| 505 | 314767 | 3.30 | 3.96 | |
| BLADE SHARPENING ASS'Y (OLD 314767) | ||||
| 505A | 378861 | 2.16 | 2.59 | |
| Pas d'informations disponibles, non commandable | ||||
| 506 | 334735 | |||
| Pas d'informations disponibles, non commandable | ||||
| 507 | 316419 | |||
| Pas d'informations disponibles, non commandable | ||||
| 509 | 322955M | |||
| Pas d'informations disponibles, non commandable | ||||
| 510 | 337108 | |||
| Pas d'informations disponibles, non commandable | ||||
| 511 | 336472 | |||
| Pas d'informations disponibles, non commandable | ||||
| 512 | 336473 | |||
| Pas d'informations disponibles, non commandable | ||||
| 513 | 336474 | |||
| Pas d'informations disponibles, non commandable | ||||
| 514 | 337742 | |||
| Pas d'informations disponibles, non commandable | ||||
| 514A | 381535 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 334503 | |||
| STOFADAPTER SCHAAFMACHINES | ||||
| 602 | 334502 | 1.98 | 2.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 603 | 322955 | |||
