Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NV90AB'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

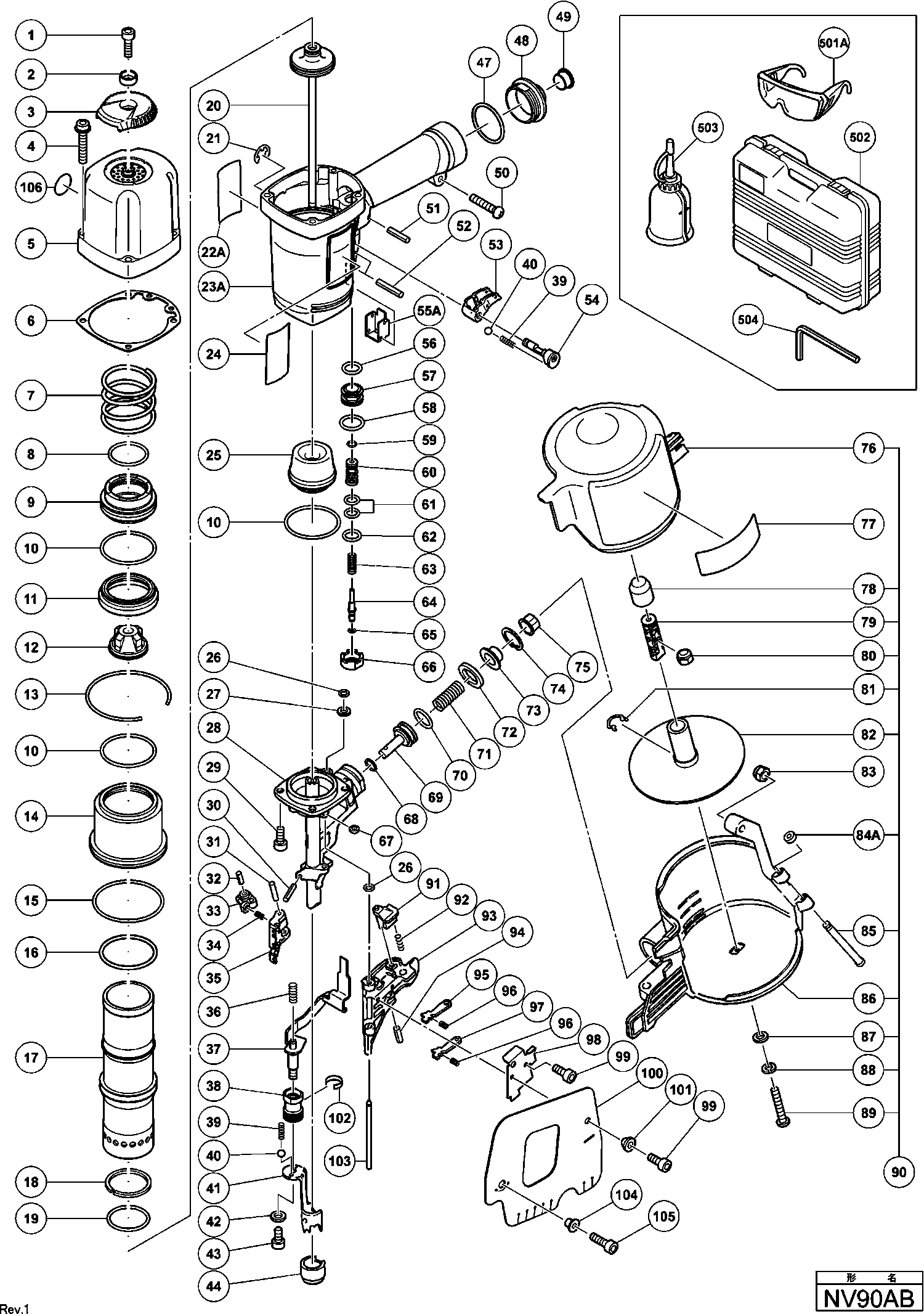

Dessins des Hikoki NV90AB
Liste de pièces de rechange des Hikoki NV90AB
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Assemblage de corps | ||||
| *23A | 882161 | 344.03 | 412.83 | |
| Chapeau (1) | ||||
| *48 | 882162 | 32.18 | 38.61 | |
| Capuchon | ||||
| *48 | 880379 | 28.05 | 33.66 | |
| Vis M6x16 (paquet de 10) | ||||
| 1 | 949755 | 3.00 | 3.60 | |
| Plaque (1) | ||||
| 2 | 880515 | 5.85 | 7.02 | |
| COUVERCLE SUPERIEUR | ||||
| 3 | 884332 | 4.20 | 5.04 | |
| Vis Hex. M6x35 | ||||
| 4 | 301597 | 1.05 | 1.26 | |
| Chapeau d'échappement | ||||
| 5 | 882821 | 148.78 | 178.53 | |
| Joint Nv 65ad | ||||
| 6 | 878919 | 3.00 | 3.60 | |
| Ressort | ||||
| 7 | 878912 | 22.55 | 27.06 | |
| O Ring Nv 65ad | ||||
| 8 | 878913 | 1.95 | 2.34 | |
| Plaque De Cylindre Nv 65ad | ||||
| 9 | 878911 | 25.03 | 30.03 | |
| O Ring Nv 65ad | ||||
| 10 | 878372 | 3.60 | 4.32 | |
| Joint Caoutchouc Nv 65ad | ||||
| 11 | 878918 | 9.00 | 10.80 | |
| Valve Caoutchouc Nv 65ad | ||||
| 12 | 878915 | 15.13 | 18.15 | |
| Rondelle Elastique | ||||
| 13 | 880513 | 3.00 | 3.60 | |
| Assiette De Cylindre Nv90ab | ||||
| 14 | 880707 | 154.55 | 185.46 | |
| O Ring Nt 65ab | ||||
| 15 | 874104 | 3.90 | 4.68 | |
| Joint Torique | ||||
| 16 | 878961 | 3.90 | 4.68 | |
| Cylindre | ||||
| 17 | 881007 | 117.84 | 141.40 | |
| Bague Nv 65ad | ||||
| 18 | 878931 | 36.99 | 44.38 | |
| Joint Torique | ||||
| 19 | 880127 | 3.00 | 3.60 | |
| Plus disponible, pas de remplacement | ||||
| 20 | 880990 | |||
| Circlips en "e" pour Ø6 | ||||
| 21 | 955479 | 1.05 | 1.26 | |
| ÉTIQUETTE D'AVERTISSEMENT | ||||
| 22A | 884070 | 1.65 | 1.98 | |
| Assemblage de corps | ||||
| 23A | 882161 | 344.03 | 412.83 | |
| Chassis | ||||
| 23A | 880510 | 215.46 | 258.56 | |
| Amortisseur Nv 90ab | ||||
| 25 | 880991 | 27.64 | 33.16 | |
| Joint | ||||
| 26 | 874436 | 1.05 | 1.26 | |
| Bague | ||||
| 27 | 878964 | 1.65 | 1.98 | |
| Nez Nv90ab | ||||
| 28 | 880992 | 520.30 | 624.36 | |
| Vis à tête Nylock M7x20 | ||||
| 29 | 993068 | 2.40 | 2.88 | |
| Goupille enroulée D4x32 (10 Pièces) | ||||
| 30 | 949685 | 2.55 | 3.06 | |
| Aiguille Nv90ab | ||||
| 31 | 880998 | 2.40 | 2.88 | |
| Goupille Ø4*14 | ||||
| 32 | 949770 | 2.55 | 3.06 | |
| Bras De Guide Nv38ab/50ah | ||||
| 33 | 878132 | 40.84 | 49.00 | |
| Ressort | ||||
| 34 | 878340 | 1.05 | 1.26 | |
| Conducteur Nv90ab | ||||
| 35 | 881372 | 35.06 | 42.08 | |
| Ressort (1) | ||||
| 36 | 878425 | 2.40 | 2.88 | |
| LEVIER DE POUSSÉE (B) | ||||
| 37 | 880499 | 89.51 | 107.42 | |
| Ajusteur | ||||
| 38 | 880082 | 39.05 | 46.86 | |
| Ressort | ||||
| 39 | 982454 | 1.04 | 1.24 | |
| Bille Ø3.97 (x10) paquet de 10 | ||||
| 40 | 959155 | 1.04 | 1.24 | |
| Levier Poussoir (a) Nv90ab | ||||
| 41 | 881000 | 64.21 | 77.06 | |
| Bague | ||||
| 42 | 880081 | 1.04 | 1.24 | |
| Vis M6x12 (paquet de 10) | ||||
| 43 | 949657 | 3.00 | 3.60 | |
| Capuchon De Nez Nv90ab | ||||
| 44 | 880132 | 8.40 | 10.08 | |
| Joint | ||||
| 47 | 880183 | 1.05 | 1.26 | |
| Chapeau (1) | ||||
| 48 | 882162 | 32.18 | 38.61 | |
| Capuchon | ||||
| 48 | 880379 | 28.05 | 33.66 | |
| Bouchon | ||||
| 49 | 872035 | 1.04 | 1.24 | |
| Vis M.5*25 Noir | ||||
| 50 | 302316 | 1.04 | 1.24 | |
| Broche à Rouleau D3x22 (10 Pièces) | ||||
| 51 | 949864 | 1.65 | 1.98 | |
| Broche à Rouleau D3x28 (10 Pièces) | ||||
| 52 | 949865 | 2.55 | 3.06 | |
| Gachette Nv65ad2/50ah | ||||
| 53 | 880674 | 11.85 | 14.22 | |
| Bouton de changement (b) | ||||
| 54 | 880086 | 23.10 | 27.72 | |
| Guide de Levier de Poussée (ancien 880361) | ||||
| 55A | 884336 | 3.30 | 3.96 | |
| JOINT TORIQUE DE LA SOUPAPE DE TÊTE (I.D.16.8) | ||||
| 56 | 877699 | 1.05 | 1.26 | |
| Douille de vanne (b) | ||||
| 57 | 878881 | 39.74 | 47.68 | |
| O Ring (s-18) | ||||
| 58 | 878885 | 1.05 | 1.26 | |
| O-RING (S-4) | ||||
| 59 | 981317 | 1.05 | 1.26 | |
| Valve Nv65ad2/50ah | ||||
| 60 | 880672 | 32.18 | 38.61 | |
| Joint torique (I.D. 8.8) | ||||
| 61 | 878925 | 1.05 | 1.26 | |
| Joint torique (I.D.11) | ||||
| 62 | 878887 | 1.65 | 1.98 | |
| Ressort | ||||
| 63 | 878884 | 1.65 | 1.98 | |
| Plongeur Nv65ad2/50ah | ||||
| 64 | 880673 | 14.71 | 17.66 | |
| Joint torique (I.D.1.8) | ||||
| 65 | 878888 | 1.05 | 1.26 | |
| Fourreau De Valve Nv65ad2/50ah | ||||
| 66 | 880671 | 23.65 | 28.38 | |
| Bague Nv90ab | ||||
| 67 | 880319 | 1.65 | 1.98 | |
| O Ring (p-9) | ||||
| 68 | 872645 | 1.65 | 1.98 | |
| Piston D'alimentation Nv90ab | ||||
| 69 | 880999 | 25.99 | 31.18 | |
| Joint (p-21) Nv90ab | ||||
| 70 | 880330 | 1.05 | 1.26 | |
| Ressort | ||||
| 71 | 877144 | 1.65 | 1.98 | |
| Amortisseur | ||||
| 72 | 877711 | 1.95 | 2.34 | |
| Culasse Piston Nv90ab | ||||
| 73 | 880331 | 3.15 | 3.78 | |
| Clips D28 (x10) paquet de 10 | ||||
| 74 | 939555 | 4.35 | 5.22 | |
| Douille de magazine | ||||
| 75 | 878305 | 1.04 | 1.24 | |
| Carter Magasin Nv90ab | ||||
| 76 | 881004 | 25.16 | 30.20 | |
| WARNING LABEL | ||||
| 77 | 880476 | 1.98 | 2.38 | |
| Capuchon | ||||
| 78 | 881003 | 2.40 | 2.88 | |
| Embout D'arbre Nv90ab | ||||
| 79 | 880505 | 5.85 | 7.02 | |
| Ecrou Plastique P/cloueur/tous | ||||
| 80 | 876465 | 1.05 | 1.26 | |
| Ressort à cliquet | ||||
| 81 | 880398 | 7.65 | 9.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 82 | 880503 | |||
| Porte Clou Nv90ab | ||||
| 82A | 890086 | 9.30 | 11.16 | |
| Ecrou Plastique M5 | ||||
| 83 | 877371 | 1.05 | 1.26 | |
| Joint | ||||
| 84A | 877826 | 2.55 | 3.06 | |
| Broche | ||||
| 85 | 880508 | 14.25 | 17.10 | |
| Reservoir | ||||
| 86 | 881002 | 43.86 | 52.64 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 87 | 949423 | 1.05 | 1.26 | |
| Rondelle de ressort M4 (10 pièces) | ||||
| 88 | 949453 | 1.05 | 1.26 | |
| Vis 4x35 (paquet de 10) | ||||
| 89 | 949226 | 1.35 | 1.62 | |
| Magasin Complet Nv90ab Includ.76,78-82,84-89 | ||||
| 90 | 881001 | 125.40 | 150.48 | |
| Guide Nv 65ad2 | ||||
| 91 | 880495 | 25.44 | 30.52 | |
| Ressort | ||||
| 92 | 880446 | 1.35 | 1.62 | |
| Piece De Guidage | ||||
| 93 | 881371 | 102.16 | 122.60 | |
| Goupille Ø 3*8 Vb16y | ||||
| 94 | 949749 | 1.95 | 2.34 | |
| Stoppeur (a) Nv90ab | ||||
| 95 | 880493 | 11.25 | 13.50 | |
| Ressort | ||||
| 96 | 880494 | 2.40 | 2.88 | |
| Stoppeur (b) Nv90ab | ||||
| 97 | 880994 | 9.60 | 11.52 | |
| Carter Guide Nv90ab | ||||
| 98 | 880995 | 3.75 | 4.50 | |
| Vis Ø 4x10 | ||||
| 99 | 880413 | 1.05 | 1.26 | |
| Couvercle (1) | ||||
| 100 | 880996 | 8.70 | 10.44 | |
| Entretoise | ||||
| 101 | 878337 | 3.00 | 3.60 | |
| Arbre Guide Clou Nv90ab | ||||
| 103 | 880997 | 8.70 | 10.44 | |
| Douille | ||||
| 104 | 881005 | 6.45 | 7.74 | |
| Vis M5x16 (paquet de 10) | ||||
| 105 | 949821 | 2.55 | 3.06 | |
| Étiquette d'avertissement (a) | ||||
| 106 | 883513 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 501A | 875769 | |||
| CASE | ||||
| 502 | 880711 | 44.55 | 53.46 | |
| CASE | ||||
| 502 | 882822 | 44.55 | 53.46 | |
| Pas d'informations disponibles, non commandable | ||||
| 503 | 877153 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 943277 | |||
| Pas d'informations disponibles, non commandable | ||||
| 601 | 881012 | |||
| Graisse (attolub n°2) 500g | ||||
| 602 | 317918 | 32.18 | 38.61 | |
| Grippe Nv90ab | ||||
| 603 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 604A | 888213 | |||
| Ensemble de pièces de suspension | ||||
| 605 | 888098 | 522.78 | 627.33 | |
