Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NV83A4'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

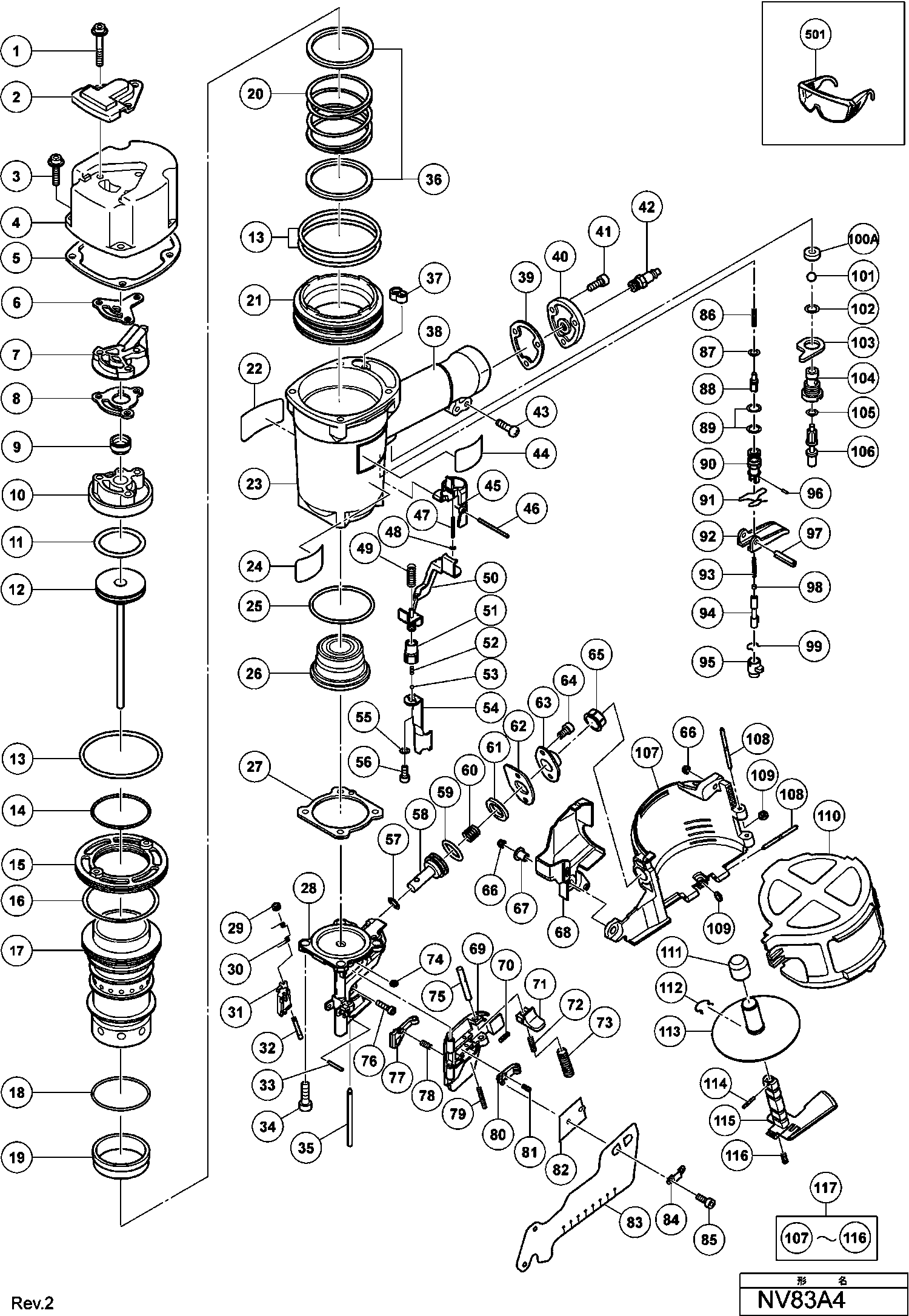

Dessins des Hikoki NV83A4
Liste de pièces de rechange des Hikoki NV83A4
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis Ø6*45 Nr83aa2 | ||||
| 1 | 883509 | 3.30 | 3.96 | |
| Plaque De Recouvrement | ||||
| 2 | 877330 | 3.90 | 4.68 | |
| HEX.SOCKET HD.BOLT M6X25 W/WASHER | ||||
| 3 | 883507 | 2.46 | 2.95 | |
| Couvercle d'échappement (ancien 877384) | ||||
| 4 | 877324 | 75.76 | 90.92 | |
| Joint | ||||
| 5 | 877325 | 4.50 | 5.40 | |
| Joint | ||||
| 6 | 877329 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 877328 | |||
| Joint | ||||
| 8 | 877854 | 2.40 | 2.88 | |
| Valve d'échappement | ||||
| 9 | 887774 | 3.15 | 3.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 888159 | |||
| Joint | ||||
| 11 | 877368 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 12 | 888160 | |||
| Joint | ||||
| 13 | 877316 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 14 | 877312 | |||
| Plaque de Cylindre | ||||
| 15 | 877318 | 20.49 | 24.58 | |
| Joint | ||||
| 16 | 877314 | 1.95 | 2.34 | |
| CYLINDRE | ||||
| 17 | 888133 | 42.90 | 51.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 878376 | |||
| Anneau de cylindre | ||||
| 19A | 886483 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 20 | 877321 | |||
| Guide de cylindre (C) | ||||
| 21 | 888132 | 8.00 | 9.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 22A | 888957 | |||
| Pas d'informations disponibles, non commandable | ||||
| 23 | 888158 | |||
| Etiquette | ||||
| 24 | 887864 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 25 | 877315 | |||
| Amortisseur Piston | ||||
| 26 | 883511 | 14.03 | 16.83 | |
| Joint | ||||
| 27 | 877334 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 28 | 888153 | |||
| Joint | ||||
| 29 | 877826 | 2.55 | 3.06 | |
| Resort Nv65ac | ||||
| 30 | 877851 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 31 | 888154 | |||
| Axe Nv 65ac | ||||
| 32 | 877825 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 888162 | |||
| NYLOCK HEX.SOCKET HD.BOLT M8X22 | ||||
| 34 | 883492 | 2.70 | 3.24 | |
| Arbre de guidage des clous | ||||
| 35 | 887847 | 4.20 | 5.04 | |
| Bague | ||||
| 36 | 877322 | 2.40 | 2.88 | |
| Joint | ||||
| 37 | 877327 | 1.05 | 1.26 | |
| Joint Nv65ac | ||||
| 39 | 877331 | 1.05 | 1.26 | |
| Couvercle Nv65ac | ||||
| 40 | 878311 | 10.65 | 12.78 | |
| Boulon Hex.à douille M5x18 (10 Pièces) | ||||
| 41 | 949658 | 1.80 | 2.16 | |
| Bouchon d'air Npt 3/8 | ||||
| 42 | 887863 | 2.10 | 2.52 | |
| Vis M5x25 (paquet de 10) | ||||
| 43 | 949243 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 44 | 888163 | |||
| Pas d'informations disponibles, non commandable | ||||
| 45 | 887862 | |||
| Pas d'informations disponibles, non commandable | ||||
| 46 | 887852 | |||
| Pas d'informations disponibles, non commandable | ||||
| 47 | 887732 | |||
| Anneau d'arrêt (s-3) | ||||
| 48 | 881715 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 49 | 884067 | |||
| Pas d'informations disponibles, non commandable | ||||
| 50 | 888156 | |||
| Ajusteur | ||||
| 51 | 326799 | 8.40 | 10.08 | |
| AFSTELVEER | ||||
| 52 | 880175 | 1.00 | 1.20 | |
| Bille Acier Ø 3.175 (x10) | ||||
| 53 | 959148 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 888155 | |||
| Bague | ||||
| 55 | 880081 | 1.04 | 1.24 | |
| Vis M6x12 (paquet de 10) | ||||
| 56 | 949657 | 3.00 | 3.60 | |
| O Ring (p-9) | ||||
| 57 | 872645 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 58 | 887849 | |||
| O-ring Dh-14v | ||||
| 59 | 876796 | 1.05 | 1.26 | |
| Ressort | ||||
| 60 | 877144 | 1.65 | 1.98 | |
| Amortisseur | ||||
| 61 | 877711 | 1.95 | 2.34 | |
| Joint Nv65ac | ||||
| 62 | 877827 | 1.65 | 1.98 | |
| Couvercle Nv65ac | ||||
| 63 | 877713 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 64 | 888169 | |||
| Douille de magazine | ||||
| 65 | 878305 | 1.04 | 1.24 | |
| Ecrou Plastique M5 | ||||
| 66 | 877371 | 1.05 | 1.26 | |
| Douille (1) | ||||
| 67 | 882907 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 68 | 888157 | |||
| Pas d'informations disponibles, non commandable | ||||
| 69 | 887844 | |||
| Goupille cylindrique D3x10 (10 pièces) | ||||
| 70 | 887458 | 1.20 | 1.44 | |
| Verrou de guide (a) | ||||
| 71 | 326774 | 7.05 | 8.46 | |
| Ressort (1) | ||||
| 72 | 877372 | 2.40 | 2.88 | |
| Ressort (1) | ||||
| 73 | 878425 | 2.40 | 2.88 | |
| Bague Nv90ab | ||||
| 74 | 880319 | 1.65 | 1.98 | |
| Axe de verrouillage | ||||
| 75 | 877820 | 3.30 | 3.96 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 76 | 949757 | 3.00 | 3.60 | |
| Stoppeur Nv 83a | ||||
| 77 | 878401 | 22.83 | 27.39 | |
| Ressort de butée secondaire | ||||
| 78 | 877468 | 1.05 | 1.26 | |
| ROLL PIN D3X28 NEW | ||||
| 79 | 887846 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 80 | 887845 | |||
| Ressort Nv65ac | ||||
| 81 | 876681 | 1.65 | 1.98 | |
| Couverture de guidage de clou | ||||
| 82 | 877469 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 83 | 888161 | |||
| Plaque (1) | ||||
| 84 | 884022 | 1.65 | 1.98 | |
| BOLT NYLOCK HEX.SOCKET HD M4X8 | ||||
| 85 | 878614 | 1.04 | 1.24 | |
| Ressort | ||||
| 86 | 887724 | 1.20 | 1.44 | |
| Joint | ||||
| 87 | 874436 | 1.05 | 1.26 | |
| PLONGEUR (2 avait besoin) | ||||
| 88 | 887725 | 1.20 | 1.44 | |
| Joint torique (i.d 10,7) | ||||
| 89 | 884112 | 1.65 | 1.98 | |
| Douille de soupape | ||||
| 90 | 888135 | 24.75 | 29.70 | |
| Ressort de détente | ||||
| 91 | 887727 | 3.15 | 3.78 | |
| Gachette | ||||
| 92 | 876203 | 2.55 | 3.06 | |
| RESSORT DE TIGE | ||||
| 93 | 887728 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 94 | 887904 | |||
| Bouton de changement | ||||
| 95 | 888136 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 96 | 887768 | |||
| Pas d'informations disponibles, non commandable | ||||
| 97 | 887865 | |||
| TIGE (B) | ||||
| 98 | 887729 | 1.20 | 1.44 | |
| Ressort | ||||
| 99 | 886331 | 1.05 | 1.26 | |
| Emballage de la vanne | ||||
| 100A | 888151 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 875645 | |||
| Joint | ||||
| 102 | 875638 | 1.65 | 1.98 | |
| Plaque | ||||
| 103 | 887771 | 4.20 | 5.04 | |
| Douille de vanne de déclenchement | ||||
| 104 | 888134 | 5.55 | 6.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 105 | 887840 | |||
| Pas d'informations disponibles, non commandable | ||||
| 106 | 887905 | |||
| Pas d'informations disponibles, non commandable | ||||
| 107 | 887855 | |||
| Pas d'informations disponibles, non commandable | ||||
| 108 | 883111 | |||
| Joint | ||||
| 109 | 877826 | 2.55 | 3.06 | |
| Couverture du magazine | ||||
| 110 | 884034 | 12.90 | 15.48 | |
| Capuchon de support | ||||
| 111 | 884038 | 1.65 | 1.98 | |
| Ressort à cliquet | ||||
| 112 | 884037 | 3.30 | 3.96 | |
| Porte-clou (a) | ||||
| 113 | 888107 | 3.00 | 3.60 | |
| Goupille roulante D2.5 | ||||
| 114 | 887856 | 1.20 | 1.44 | |
| Arbre (ancien 884035) | ||||
| 115 | 884079 | 4.35 | 5.22 | |
| Ressort (1) | ||||
| 116 | 881826 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 117 | 887853 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769 | |||
| Grippe Nv90ab | ||||
| 601 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 602A | 888213 | |||
