Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NV75AG'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

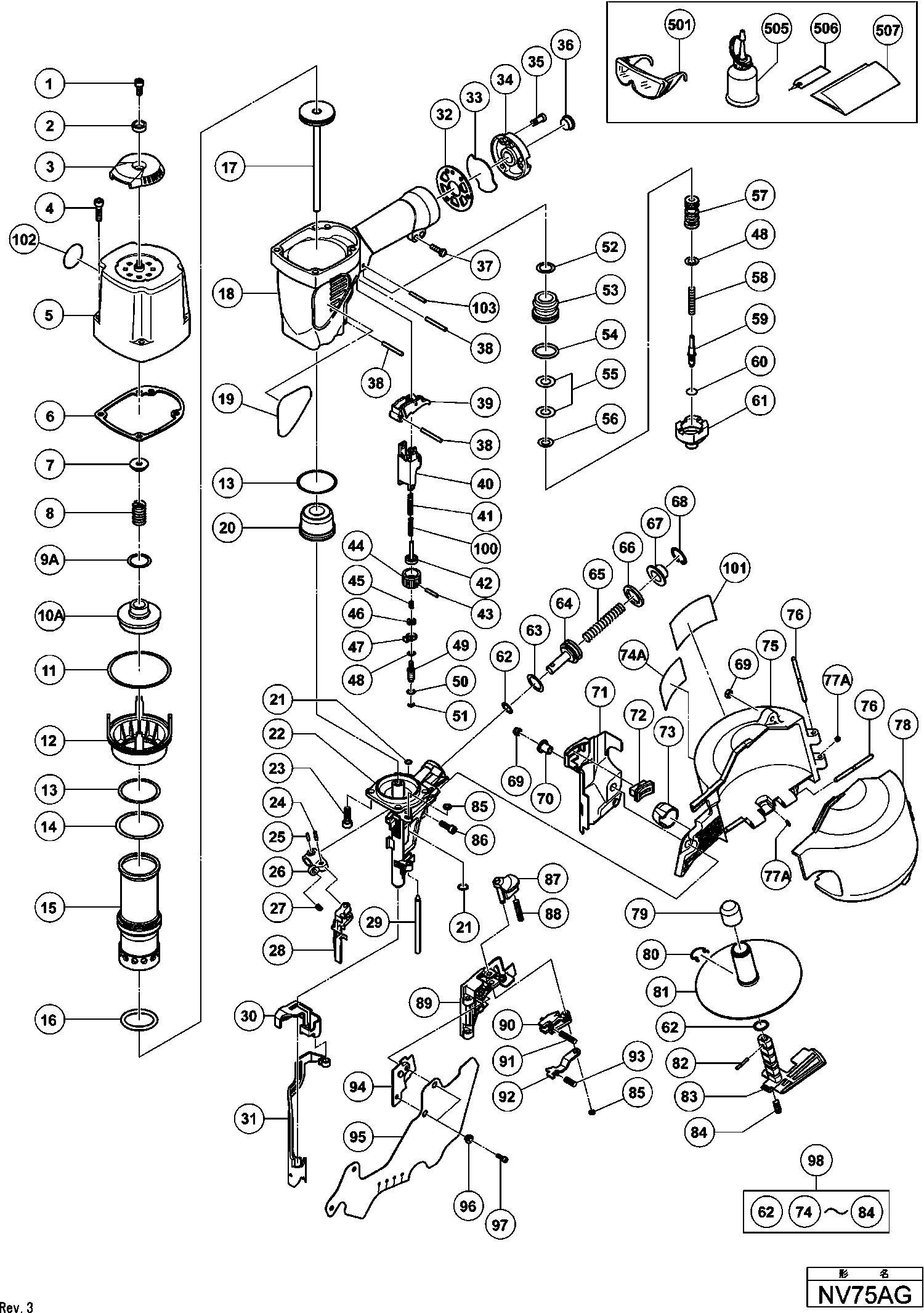

Dessins des Hikoki NV75AG
Liste de pièces de rechange des Hikoki NV75AG
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M6x12 (paquet de 10) | ||||
| 1 | 949657 | 3.00 | 3.60 | |
| Plaque (1) | ||||
| 2 | 880515 | 5.85 | 7.02 | |
| COUVERCLE SUPERIEUR | ||||
| 3 | 884332 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 4 | 949822 | |||
| Pas d'informations disponibles, non commandable | ||||
| 5 | 883451 | |||
| Joint (B) | ||||
| 6 | 883452 | 1.80 | 2.16 | |
| Pare-chocs de tête | ||||
| 7 | 882914 | 6.60 | 7.92 | |
| Ressort de tête de soupape | ||||
| 8 | 882913 | 6.75 | 8.10 | |
| Joint torique (diamètre interne.20,8) | ||||
| 9A | 883992 | 1.65 | 1.98 | |
| Valve principale (ancien 882912) | ||||
| 10A | 882927 | 14.10 | 16.92 | |
| O-ring | ||||
| 11 | 878863 | 2.40 | 2.88 | |
| Plaque de Cylindre | ||||
| 12 | 882910 | 6.45 | 7.74 | |
| O Ring H 25pv | ||||
| 13 | 882874 | 1.65 | 1.98 | |
| Joint | ||||
| 14 | 877368 | 1.95 | 2.34 | |
| Cylindre (ancien 883450) | ||||
| 15 | 883989 | 50.46 | 60.56 | |
| Joint torique i.d. 37 | ||||
| 16 | 883431 | 1.65 | 1.98 | |
| Goupille de frappe (h) | ||||
| 17 | 883980 | 87.59 | 105.10 | |
| Carter | ||||
| 18 | 883988 | 68.89 | 82.66 | |
| Amortisseur de piston | ||||
| 20 | 883432 | 14.03 | 16.83 | |
| Joint | ||||
| 21 | 874436 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 22 | 883981 | |||
| Boulon de haute tension Nylock M6x20 | ||||
| 23 | 880675 | 4.05 | 4.86 | |
| Arbre (b) | ||||
| 24 | 883093 | 3.30 | 3.96 | |
| Roll Pin D4x16 (10 pièces) | ||||
| 25 | 949497 | 2.55 | 3.06 | |
| Bras d'alimentation (b) | ||||
| 26 | 883144 | 46.75 | 56.10 | |
| Ressort pour mécanisme d'alimentation | ||||
| 27 | 883143 | 1.65 | 1.98 | |
| Mécanisme d'alimentation | ||||
| 28 | 883092 | 45.10 | 54.12 | |
| Arbre de guidage des clous | ||||
| 29 | 883091 | 7.80 | 9.36 | |
| Couverture de levier de poussée (b) | ||||
| 30 | 882900 | 3.45 | 4.14 | |
| Levier de poussée (a) | ||||
| 31 | 883852 | 81.68 | 98.01 | |
| Joint (B) | ||||
| 32 | 883678 | 3.30 | 3.96 | |
| Filtre à poussière | ||||
| 33 | 883679 | 7.05 | 8.46 | |
| Chapeau (1) | ||||
| 34 | 881949 | 4.80 | 5.76 | |
| Vis M5x16 (paquet de 10) | ||||
| 35 | 949821 | 2.55 | 3.06 | |
| Bouchon | ||||
| 36 | 872035 | 1.04 | 1.24 | |
| Vis Machine M5x30 Noir | ||||
| 37 | 880881 | 1.05 | 1.26 | |
| Broche à Rouleau D3x28 (10 Pièces) | ||||
| 38 | 949865 | 2.55 | 3.06 | |
| Gachette (1) | ||||
| 39 | 883990 | 8.10 | 9.72 | |
| Guide de Levier de Poussée | ||||
| 40 | 882885 | 6.45 | 7.74 | |
| Ressort de levier de poussée | ||||
| 41 | 882892 | 5.10 | 6.12 | |
| Ressort de levier de poussée (a) | ||||
| 41 | 883305 | 1.50 | 1.80 | |
| LEVIER DE POUSSÉE (C) | ||||
| 42 | 882891 | 18.15 | 21.78 | |
| Goupille D2x16 | ||||
| 43 | 880093 | 1.04 | 1.24 | |
| Ajusteur | ||||
| 44 | 883982 | 1.50 | 1.80 | |
| Ressort d'ajustement | ||||
| 45 | 882890 | 1.65 | 1.98 | |
| Plaque de réglage | ||||
| 46 | 882887 | 3.30 | 3.96 | |
| Plaque de réglage | ||||
| 47 | 882886 | 3.30 | 3.96 | |
| O-RING (S-4) | ||||
| 48 | 981317 | 1.05 | 1.26 | |
| LEVIER DE POUSSÉE (B) | ||||
| 49 | 882888 | 17.33 | 20.79 | |
| Joint torique (s-5) | ||||
| 50 | 872822 | 3.00 | 3.60 | |
| Circlips Sod-110 Till 6.1998 | ||||
| 51 | 872971 | 1.05 | 1.26 | |
| JOINT TORIQUE DE LA SOUPAPE DE TÊTE (I.D.16.8) | ||||
| 52 | 877699 | 1.05 | 1.26 | |
| Douille de vanne (b) | ||||
| 53 | 878881 | 39.74 | 47.68 | |
| O Ring (s-18) | ||||
| 54 | 878885 | 1.05 | 1.26 | |
| Joint torique (I.D. 8.8) | ||||
| 55 | 878925 | 1.05 | 1.26 | |
| Joint torique (I.D.11) | ||||
| 56 | 878887 | 1.65 | 1.98 | |
| Valve Nv65ad2/50ah | ||||
| 57 | 880672 | 32.18 | 38.61 | |
| Ressort | ||||
| 58 | 878884 | 1.65 | 1.98 | |
| Plongeur Nv65ad2/50ah | ||||
| 59 | 880673 | 14.71 | 17.66 | |
| Joint torique (I.D.1.8) | ||||
| 60 | 878888 | 1.05 | 1.26 | |
| Fourreau De Valve Nv65ad2/50ah | ||||
| 61 | 882920 | 29.56 | 35.48 | |
| Fourreau De Valve Nv65ad2/50ah | ||||
| 61 | 880671 | 23.65 | 28.38 | |
| O Ring (p-9) | ||||
| 62 | 872645 | 1.65 | 1.98 | |
| Joint (p-21) Nv90ab | ||||
| 63 | 880330 | 1.05 | 1.26 | |
| Piston d'alimentation | ||||
| 64 | 883300 | 21.73 | 26.07 | |
| Ressort | ||||
| 65 | 882883 | 1.80 | 2.16 | |
| Amortisseur | ||||
| 66 | 877711 | 1.95 | 2.34 | |
| Culasse Piston Nv90ab | ||||
| 67 | 880331 | 3.15 | 3.78 | |
| Clips D28 (x10) paquet de 10 | ||||
| 68 | 939555 | 4.35 | 5.22 | |
| Ecrou Plastique M5 | ||||
| 69 | 877371 | 1.05 | 1.26 | |
| Douille (1) | ||||
| 70 | 882907 | 3.30 | 3.96 | |
| Couvercle du Levier de Poussée (a) | ||||
| 71 | 883853 | 7.05 | 8.46 | |
| Pas d'informations disponibles, non commandable | ||||
| 72 | 882901 | |||
| Capuchon du nez (a) | ||||
| 73 | 883106 | 6.45 | 7.74 | |
| ÉTIQUETTE D'AVERTISSEMENT | ||||
| 74A | 884070 | 1.65 | 1.98 | |
| Reservoir | ||||
| 75 | 883984 | 14.30 | 17.16 | |
| Broche | ||||
| 76 | 883111 | 9.75 | 11.70 | |
| Joint | ||||
| 77A | 877826 | 2.55 | 3.06 | |
| COUVERTURE DE MAGAZINE | ||||
| 78 | 883985 | 13.95 | 16.74 | |
| Capuchon | ||||
| 79 | 883987 | 1.50 | 1.80 | |
| Ressort à cliquet | ||||
| 80 | 880398 | 7.65 | 9.18 | |
| Porte Clou Nv90ab | ||||
| 81 | 890086 | 9.30 | 11.16 | |
| Broche de rouleau D2.5x12 | ||||
| 82 | 878791 | 1.04 | 1.24 | |
| Support d'Arbre (a) | ||||
| 83 | 883986 | 4.35 | 5.22 | |
| Ressort (1) | ||||
| 84 | 881826 | 1.05 | 1.26 | |
| Bague Nv90ab | ||||
| 85 | 880319 | 1.65 | 1.98 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 86 | 949757 | 3.00 | 3.60 | |
| Verrou de guidage Nv50ae | ||||
| 87 | 886107 | 5.10 | 6.12 | |
| Ressort | ||||
| 88 | 880446 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 89 | 883392 | |||
| Arrêt des clous (a) | ||||
| 90 | 883085 | 31.90 | 38.28 | |
| Ressort | ||||
| 91 | 883088 | 1.65 | 1.98 | |
| Arrêt des clous (b) | ||||
| 92 | 883086 | 3.30 | 3.96 | |
| Ressort | ||||
| 93 | 883087 | 1.65 | 1.98 | |
| Couverture de guidage de clou | ||||
| 94 | 883089 | 4.35 | 5.22 | |
| Couvercle (1) | ||||
| 95 | 883393 | 7.80 | 9.36 | |
| MANCHON (B) | ||||
| 96 | 882881 | 3.30 | 3.96 | |
| Vis Dh 40yb | ||||
| 97 | 880630 | 1.05 | 1.26 | |
| Magasin complet | ||||
| 98 | 883983 | 47.71 | 57.26 | |
| RESSORT DE LEVIER DE POUSSÉE (B) | ||||
| 100 | 883302 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 101 | 878183 | |||
| Étiquette d'avertissement (a) | ||||
| 102 | 883513 | 1.65 | 1.98 | |
| Broche à Rouleau D3x22 (10 Pièces) | ||||
| 103 | 949864 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 877153 | |||
| Étiquette de mise en garde | ||||
| 506 | 887288 | 1.73 | 2.07 | |
| Pas d'informations disponibles, non commandable | ||||
| 507 | 882414 | |||
| Ensemble de Mécanisme de Déclenchement Séquentiel | ||||
| 601 | 883991 | 84.56 | 101.48 | |
| Ensemble de pièces de suspension | ||||
| 602 | 888097 | 492.94 | 591.52 | |
