Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NV45AE'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

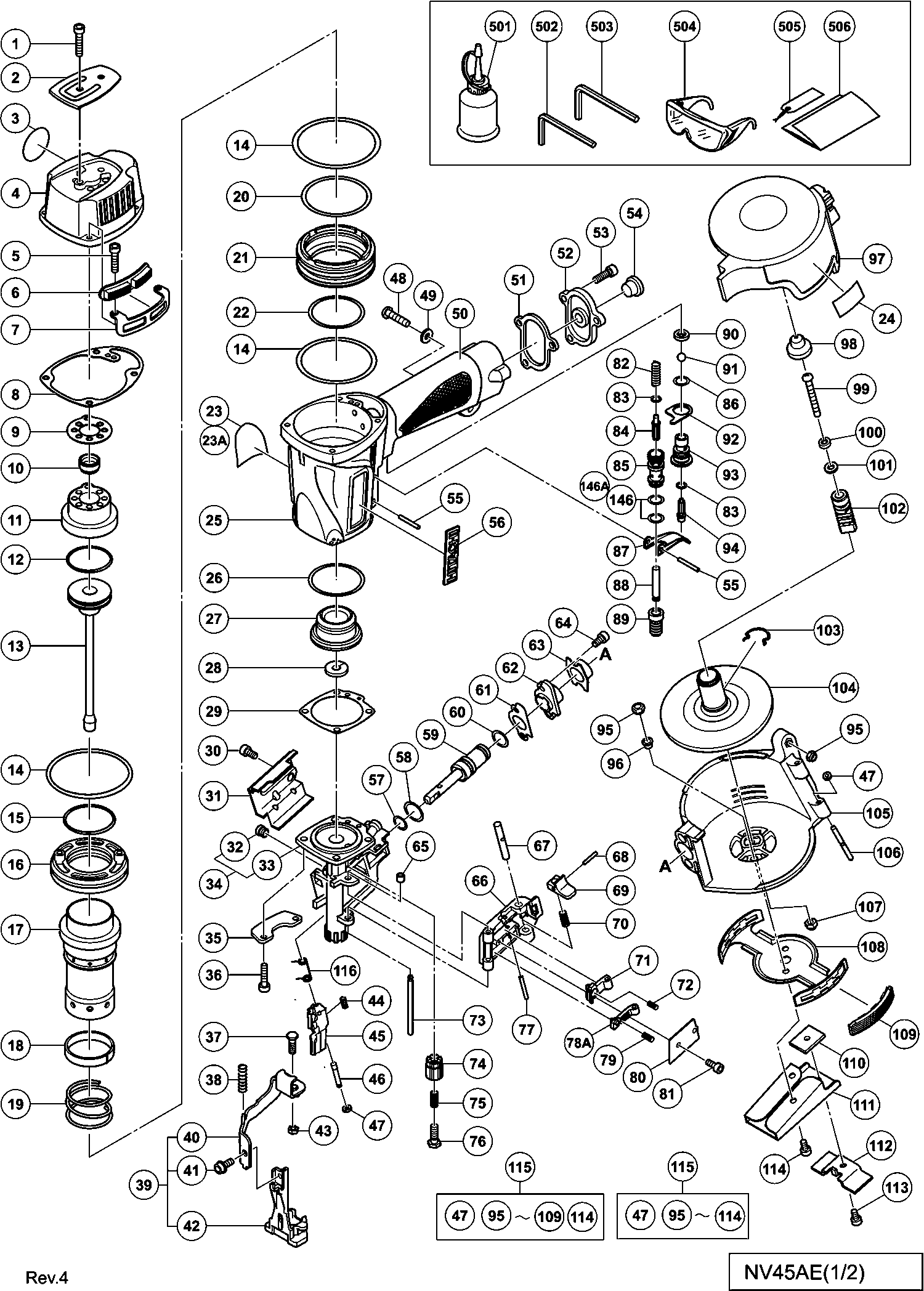

Dessins des Hikoki NV45AE
Liste de pièces de rechange des Hikoki NV45AE
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M5x25 (paquet de 10) | ||||
| 1 | 949662 | 2.10 | 2.52 | |
| COUVERCLE SUPERIEUR | ||||
| 2 | 876179 | 1.05 | 1.26 | |
| Étiquette d'avertissement (a) | ||||
| 3 | 883513 | 1.65 | 1.98 | |
| Chapeau d'échappement | ||||
| 4 | 886389 | 24.20 | 29.04 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 5 | 949757 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 6 | 883891 | |||
| Pas d'informations disponibles, non commandable | ||||
| 7 | 883890 | |||
| Joint | ||||
| 8 | 883892 | 1.65 | 1.98 | |
| Joint (g) | ||||
| 9 | 876713 | 1.65 | 1.98 | |
| Valve | ||||
| 10 | 878417 | 5.85 | 7.02 | |
| Tête de cylindre (vieux 876711p) | ||||
| 11 | 876711 | 43.86 | 52.64 | |
| Joint torique pour Tige de Frappe | ||||
| 12 | 876174 | 3.60 | 4.32 | |
| Goupille de frappe (h) | ||||
| 13 | 886391 | 64.08 | 76.89 | |
| Joint torique (s-65) | ||||
| 14 | 876161 | 3.00 | 3.60 | |
| O Ring Nv 50a1 | ||||
| 15 | 877126 | 1.65 | 1.98 | |
| Plaque de Cylindre | ||||
| 16 | 876168 | 10.95 | 13.14 | |
| Cylindre | ||||
| 17 | 877486 | 64.21 | 77.06 | |
| Anneau de Cylindre | ||||
| 18 | 876167 | 1.05 | 1.26 | |
| Ressort de Cylindre | ||||
| 19 | 876172 | 6.60 | 7.92 | |
| O Ring Nv 50a1 | ||||
| 20 | 877123 | 2.40 | 2.88 | |
| Guide de cylindre (ancien 876631) | ||||
| 21 | 877122 | 17.60 | 21.12 | |
| O Ring Nv 50a1 | ||||
| 22 | 877124 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 23 | 888764 | |||
| Pas d'informations disponibles, non commandable | ||||
| 23A | 888765 | |||
| Plus disponible, pas de remplacement | ||||
| 24 | 878183 | |||
| Carter | ||||
| 25 | 886386 | 73.29 | 87.94 | |
| O Ring Nv 50a1 | ||||
| 26 | 877125 | 1.95 | 2.34 | |
| Tampon de piston (ancien 877461) | ||||
| 27 | 878179 | 18.70 | 22.44 | |
| Feuille de pare-chocs | ||||
| 28 | 886392 | 3.45 | 4.14 | |
| Emballage (a) | ||||
| 29 | 883881 | 1.65 | 1.98 | |
| Vis M5x8 (paquet de 10) | ||||
| 30 | 949818 | 2.40 | 2.88 | |
| Carter Protection (1) | ||||
| 31 | 886381 | 3.45 | 4.14 | |
| Aimant (1) | ||||
| 32 | 886379 | 216.43 | 259.71 | |
| Pièce de nez | ||||
| 33 | 886378 | 216.43 | 259.71 | |
| Pas d'informations disponibles, non commandable | ||||
| 34 | 886377 | |||
| Pas d'informations disponibles, non commandable | ||||
| 35 | 878173 | |||
| Nylock Hex. Douille Hd.boulon M5x20 | ||||
| 36 | 885686 | 1.80 | 2.16 | |
| Boulon | ||||
| 37 | 875650 | 1.05 | 1.26 | |
| Ressort | ||||
| 38 | 878178 | 2.40 | 2.88 | |
| Manette d'appui Ass'y | ||||
| 39 | 886383 | 48.81 | 58.58 | |
| LEVIER DE POUSSÉE (B) | ||||
| 40 | 886385 | 7.35 | 8.82 | |
| Vis Nylock M5x8 | ||||
| 41 | 878540 | 1.04 | 1.24 | |
| Levier de poussée (a) | ||||
| 42 | 886384 | 39.74 | 47.68 | |
| Écrou M5 (10 pièces) (ANCIEN 949555Z) | ||||
| 43 | 949555 | 1.05 | 1.26 | |
| Ressort de poussée | ||||
| 44 | 880321 | 1.05 | 1.26 | |
| Mécanisme d'alimentation | ||||
| 45 | 886380 | 16.23 | 19.47 | |
| Axe Nv 65ac | ||||
| 46 | 877825 | 9.60 | 11.52 | |
| Joint | ||||
| 47 | 877826 | 2.55 | 3.06 | |
| Vis à Métaux M5x22 (10 Pièces) | ||||
| 48 | 949242 | 1.35 | 1.62 | |
| Plus disponible, pas de remplacement | ||||
| 49 | 876205 | |||
| Joint Nv 50a1 | ||||
| 51 | 877131 | 1.05 | 1.26 | |
| Capuchon (ancien 876714p) | ||||
| 52 | 880036 | 6.75 | 8.10 | |
| Vis M5x16 (paquet de 10) | ||||
| 53 | 949821 | 2.55 | 3.06 | |
| Bouchon | ||||
| 54 | 872035 | 1.04 | 1.24 | |
| Broche à Rouleau D3x30 (10 Pièces) | ||||
| 55 | 949866 | 3.60 | 4.32 | |
| Plaque de Marque | ||||
| 56 | 886342 | 1.80 | 2.16 | |
| O Ring (p-9) | ||||
| 57 | 872645 | 1.65 | 1.98 | |
| BAGUE O DU PISTON D'ALIMENTATION (I.D.14) | ||||
| 58 | 877763 | 1.05 | 1.26 | |
| Piston d'alimentation | ||||
| 59 | 886382 | 11.70 | 14.04 | |
| Piston d'alimentation | ||||
| 60 | 877764 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 61 | 877767 | |||
| Pas d'informations disponibles, non commandable | ||||
| 62 | 877766 | |||
| Fourreau Nv 50a1 Since 4.1986 | ||||
| 63 | 877479 | 1.65 | 1.98 | |
| Vis M.5*10 (paquet de 10) | ||||
| 64 | 949819 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 883885 | |||
| Guide de Clou (a) | ||||
| 66 | 886398 | 48.81 | 58.58 | |
| Axe de verrouillage | ||||
| 67 | 877820 | 3.30 | 3.96 | |
| Goupille Nv65ac | ||||
| 68 | 949776 | 2.40 | 2.88 | |
| Verrou de guide (a) | ||||
| 69 | 326774 | 7.05 | 8.46 | |
| Ressort (1) | ||||
| 70 | 877372 | 2.40 | 2.88 | |
| Arrêt Principal d'Ongle (a) | ||||
| 71 | 886060 | 4.35 | 5.22 | |
| Ressort Nv65ac | ||||
| 72 | 876681 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 73 | 883884 | |||
| Pas d'informations disponibles, non commandable | ||||
| 74 | 883882 | |||
| Pas d'informations disponibles, non commandable | ||||
| 75 | 883883 | |||
| Boulon (ancien 958805z) | ||||
| 76 | 958805 | 1.65 | 1.98 | |
| Broche à Rouleau D3x28 (10 Pièces) | ||||
| 77 | 949865 | 2.55 | 3.06 | |
| Arrêt des clous (a) | ||||
| 78A | 888178 | 2.25 | 2.70 | |
| Ressort de butée secondaire | ||||
| 79 | 877468 | 1.05 | 1.26 | |
| Couverture de guidage de clou | ||||
| 80 | 877469 | 1.05 | 1.26 | |
| Vis à tête hexagonale M5x12 (ancien 949766z, 10 pi | ||||
| 81 | 949766 | 2.40 | 2.88 | |
| Ressort | ||||
| 82 | 875643 | 1.05 | 1.26 | |
| Joint Torique | ||||
| 83 | 874820 | 1.65 | 1.98 | |
| Piston (A) | ||||
| 84 | 878155 | 19.94 | 23.92 | |
| Douille de soupape | ||||
| 85 | 878166 | 73.01 | 87.62 | |
| Joint | ||||
| 86 | 875638 | 1.65 | 1.98 | |
| Gachette | ||||
| 87 | 876203 | 2.55 | 3.06 | |
| Piston (B) | ||||
| 88 | 878171 | 7.05 | 8.46 | |
| Couvercle de soupape en caoutchouc | ||||
| 89 | 878170 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 90 | 878734 | |||
| Bille Plastique | ||||
| 91 | 875645 | 3.90 | 4.68 | |
| Plaque | ||||
| 92 | 875644 | 1.05 | 1.26 | |
| Fourreau De Valve | ||||
| 93 | 877335 | 12.60 | 15.12 | |
| Piston de déclencheur | ||||
| 94 | 878121 | 1.65 | 1.98 | |
| Écrou en U M5 | ||||
| 95 | 945255 | 1.05 | 1.26 | |
| Douille | ||||
| 96 | 878164 | 14.70 | 17.64 | |
| COUVERTURE DE MAGAZINE | ||||
| 97 | 886395 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 98 | 883900 | |||
| Pas d'informations disponibles, non commandable | ||||
| 99 | 949230 | |||
| Rondelle de ressort M4 (10 pièces) | ||||
| 100 | 949453 | 1.05 | 1.26 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 101 | 949423 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 102 | 883897 | |||
| Ressort à cliquet | ||||
| 103 | 880398 | 7.65 | 9.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 104 | 883896 | |||
| Pas d'informations disponibles, non commandable | ||||
| 105 | 883895 | |||
| Broche | ||||
| 106 | 883111 | 9.75 | 11.70 | |
| Ecrou Plastique P/cloueur/tous | ||||
| 107 | 876465 | 1.05 | 1.26 | |
| Magasin Nr 90gc | ||||
| 108 | 886396 | 18.29 | 21.94 | |
| Protecteur (b) | ||||
| 109 | 886397 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 110 | 878213 | |||
| Pas d'informations disponibles, non commandable | ||||
| 111 | 878176 | |||
| Pas d'informations disponibles, non commandable | ||||
| 112 | 878175 | |||
| Vis M.5*10 (paquet de 10) | ||||
| 113 | 949819 | 2.55 | 3.06 | |
| Vis M5*14 (paquet de 10) | ||||
| 114 | 949665 | 2.10 | 2.52 | |
| Assemblage du Magasin | ||||
| 115 | 886394 | 67.10 | 80.52 | |
| Assemblage du Magasin | ||||
| 115 | 886393 | 51.84 | 62.20 | |
| Ressort pour mécanisme d'alimentation | ||||
| 116 | 877761 | 2.55 | 3.06 | |
| Vis M.5*20 (paquet de 10) | ||||
| 130 | 949241 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 131 | 886399 | |||
| Circlips Sod-110 Till 6.1998 | ||||
| 132 | 872971 | 1.05 | 1.26 | |
| Broche de charnière (ancien 878953) | ||||
| 133 | 877152 | 3.60 | 4.32 | |
| Ressort Nv65ac | ||||
| 134 | 877149 | 1.05 | 1.26 | |
| Verrouillage Chargeur Nv65ac | ||||
| 135 | 880146 | 1.95 | 2.34 | |
| Goupille Nv65ac | ||||
| 136 | 877150 | 2.55 | 3.06 | |
| Magasin Nv45ab | ||||
| 137 | 878158 | 16.64 | 19.96 | |
| Vis de machine M4x40 (10 pièces) | ||||
| 138 | 949228 | 1.35 | 1.62 | |
| Bague | ||||
| 139 | 875246 | 1.05 | 1.26 | |
| Ressort | ||||
| 140 | 877894 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 141 | 878159 | |||
| Couverture du magazine | ||||
| 142 | 878161 | 11.70 | 14.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 143 | 878163 | |||
| Rondelle M5 (x10) paquet de 10 | ||||
| 144 | 949424 | 1.05 | 1.26 | |
| Vis M5x16 (paquet de 10) | ||||
| 145 | 949821 | 2.55 | 3.06 | |
| Joint | ||||
| 146 | 875638 | 1.65 | 1.98 | |
| Joint torique (i.d 10,7) | ||||
| 146A | 884112 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 877153 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 943277 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 875769 | |||
| Étiquette de mise en garde | ||||
| 505 | 878188 | 2.10 | 2.52 | |
| Grippe Nv90ab | ||||
| 601 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 602A | 888213 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 970893 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 878226 | |||
| Ensemble de pièces de suspension | ||||
| 605 | 888099 | 521.95 | 626.34 | |
