Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NV45AB2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

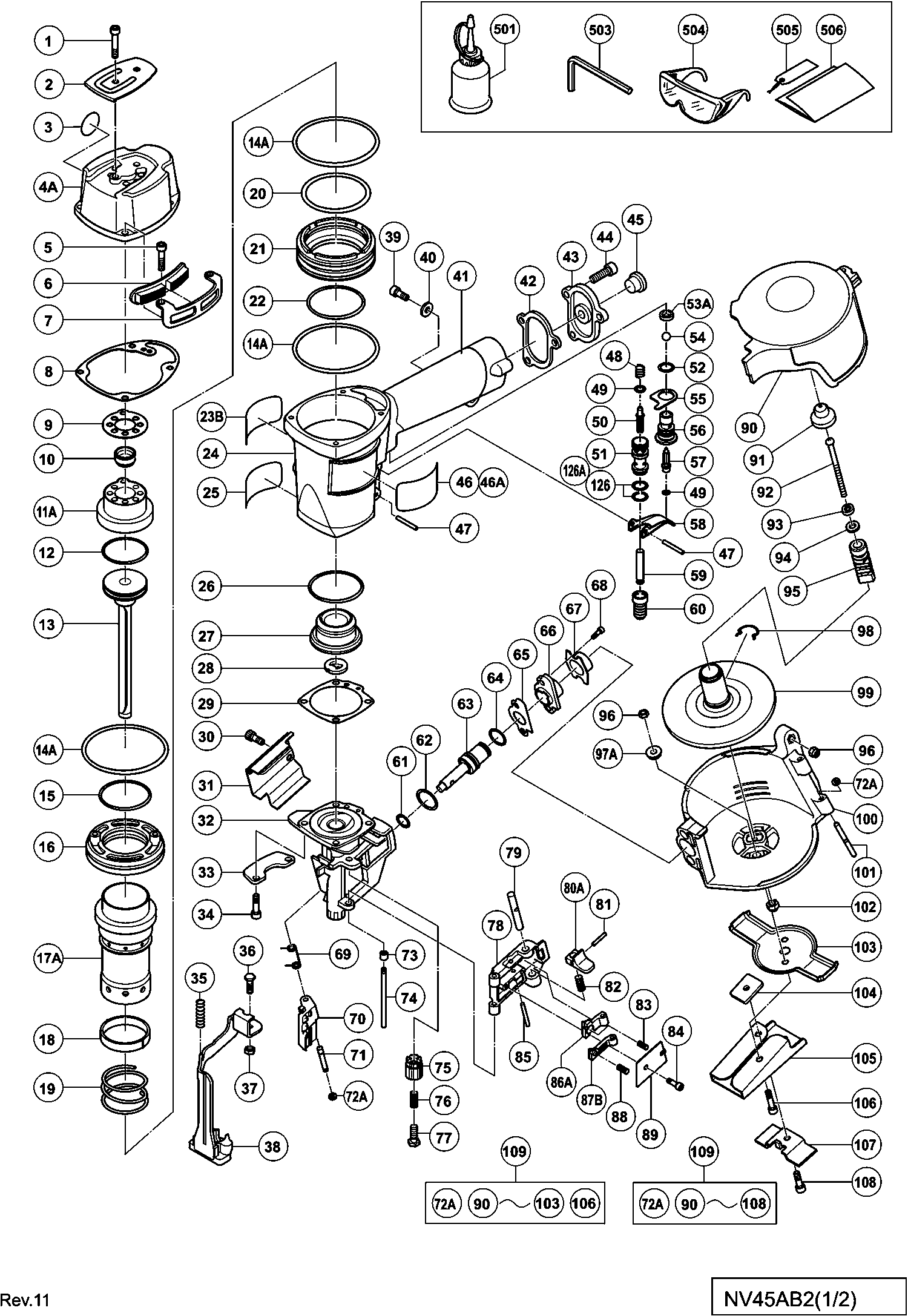

Dessins des Hikoki NV45AB2
Liste de pièces de rechange des Hikoki NV45AB2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| MAGAZIJN KOMPLEET | ||||
| *109 | 878174 | 77.55 | 93.06 | |
| MAGAZIJN KOMPLEET | ||||
| *109 | 883893 | 67.16 | 80.59 | |
| Vis M5x25 (paquet de 10) | ||||
| 1 | 949662 | 2.10 | 2.52 | |
| COUVERCLE SUPERIEUR | ||||
| 2 | 876179 | 1.05 | 1.26 | |
| Étiquette d'avertissement (a) | ||||
| 3 | 883513 | 1.65 | 1.98 | |
| Couverture d'échappement (b) | ||||
| 4A | 888006 | 10.95 | 13.14 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 5 | 949757 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 6 | 883891 | |||
| BODY GUARD | ||||
| 7 | 883890 | 6.30 | 7.56 | |
| Joint | ||||
| 8 | 883892 | 1.65 | 1.98 | |
| Joint (g) | ||||
| 9 | 876713 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 10 | 878417 | |||
| EXHAUST VALVE (OLD 878417) | ||||
| 10A | 890209 | 1.00 | 1.20 | |
| Tête de cylindre (vieux 876711p) | ||||
| 11A | 876711 | 43.86 | 52.64 | |
| Joint torique pour Tige de Frappe | ||||
| 12 | 876174 | 3.60 | 4.32 | |
| Goupille de frappe (h) | ||||
| 13 | 878156 | 169.26 | 203.12 | |
| Joint torique (i.d.64.5) | ||||
| 14A | 885793 | 2.10 | 2.52 | |
| O Ring Nv 50a1 | ||||
| 15 | 877126 | 1.65 | 1.98 | |
| Plaque de Cylindre | ||||
| 16 | 876168 | 10.95 | 13.14 | |
| Cylindre | ||||
| 17A | 888212 | 24.75 | 29.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 17B | 889071 | |||
| Anneau de Cylindre | ||||
| 18 | 876167 | 1.05 | 1.26 | |
| Ressort de Cylindre | ||||
| 19 | 876172 | 6.60 | 7.92 | |
| O Ring Nv 50a1 | ||||
| 20 | 877123 | 2.40 | 2.88 | |
| Guide de cylindre (ancien 876631) | ||||
| 21 | 877122 | 17.60 | 21.12 | |
| O Ring Nv 50a1 | ||||
| 22 | 877124 | 1.95 | 2.34 | |
| ÉTIQUETTE D'AVERTISSEMENT | ||||
| 23B | 888143 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 23C | 888957 | |||
| Assemblage de corps | ||||
| 24 | 883889 | 87.59 | 105.10 | |
| Plus disponible, pas de remplacement | ||||
| 25 | 878183 | |||
| O Ring Nv 50a1 | ||||
| 26 | 877125 | 1.95 | 2.34 | |
| Tampon de piston (ancien 877461) | ||||
| 27 | 878179 | 18.70 | 22.44 | |
| Feuille d'amortissement | ||||
| 28 | 877993 | 3.00 | 3.60 | |
| Emballage (a) | ||||
| 29 | 883881 | 1.65 | 1.98 | |
| Vis M5x8 (paquet de 10) | ||||
| 30 | 949818 | 2.40 | 2.88 | |
| GUARD NV45AB | ||||
| 31 | 878151 | 3.48 | 4.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 32 | 883880 | |||
| Nez | ||||
| 32A | 888109 | 72.33 | 86.79 | |
| NEUSBESCHERMINGSPLAAT NV45AB/NV45AB2 | ||||
| 33 | 878173 | 4.56 | 5.47 | |
| Vis M.5*16 | ||||
| 34 | 878181 | 1.05 | 1.26 | |
| Ressort | ||||
| 35 | 878178 | 2.40 | 2.88 | |
| Boulon | ||||
| 36 | 875650 | 1.05 | 1.26 | |
| Écrou M5 (10 pièces) (ANCIEN 949555Z) | ||||
| 37 | 949555 | 1.05 | 1.26 | |
| PUSH LEVER ASS'Y | ||||
| 38 | 883888 | 36.52 | 43.82 | |
| Vis à Métaux M5x22 (10 Pièces) | ||||
| 39 | 949242 | 1.35 | 1.62 | |
| Plus disponible, pas de remplacement | ||||
| 40 | 876205 | |||
| Rondelle (OLD 876205) | ||||
| 40A | 889024 | 1.04 | 1.24 | |
| Joint Nv 50a1 | ||||
| 42 | 877131 | 1.05 | 1.26 | |
| Capuchon (ancien 876714p) | ||||
| 43 | 880036 | 6.75 | 8.10 | |
| Vis M5x16 (paquet de 10) | ||||
| 44 | 949821 | 2.55 | 3.06 | |
| Bouchon | ||||
| 45 | 872035 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 321949 | |||
| Pas d'informations disponibles, non commandable | ||||
| 46A | 888740 | |||
| Broche à Rouleau D3x30 (10 Pièces) | ||||
| 47 | 949866 | 3.60 | 4.32 | |
| Ressort | ||||
| 48 | 875643 | 1.05 | 1.26 | |
| Joint Torique | ||||
| 49 | 874820 | 1.65 | 1.98 | |
| Piston (A) | ||||
| 50 | 878155 | 19.94 | 23.92 | |
| Douille de soupape | ||||
| 51 | 878166 | 73.01 | 87.62 | |
| Joint | ||||
| 52 | 875638 | 1.65 | 1.98 | |
| Emballage de la vanne | ||||
| 53A | 888151 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 875645 | |||
| Balle D7.2 | ||||
| 54A | 890301 | 1.04 | 1.24 | |
| Plaque | ||||
| 55 | 875644 | 1.05 | 1.26 | |
| Fourreau De Valve | ||||
| 56 | 877335 | 12.60 | 15.12 | |
| Piston de déclencheur | ||||
| 57 | 878121 | 1.65 | 1.98 | |
| Gachette | ||||
| 58 | 876203 | 2.55 | 3.06 | |
| Piston (B) | ||||
| 59 | 878171 | 7.05 | 8.46 | |
| Couvercle de soupape en caoutchouc | ||||
| 60 | 878170 | 1.80 | 2.16 | |
| O Ring (p-9) | ||||
| 61 | 872645 | 1.65 | 1.98 | |
| BAGUE O DU PISTON D'ALIMENTATION (I.D.14) | ||||
| 62 | 877763 | 1.05 | 1.26 | |
| BAGUE O DU PISTON D'ALIMENTATION (I.D.14) | ||||
| 62A | 889504 | 1.04 | 1.24 | |
| Piston d'alimentation | ||||
| 63 | 878152 | 29.29 | 35.14 | |
| Piston d'alimentation | ||||
| 64 | 877764 | 1.05 | 1.26 | |
| BAGUE O-RING DU PISTON D'ALIMENTATION (I.D.11) | ||||
| 64A | 889505 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 877767 | |||
| Emballage (E) (Ancien 877767) | ||||
| 65A | 890159 | 1.04 | 1.24 | |
| FEED PISTON COVER | ||||
| 66 | 877766 | 31.18 | 37.42 | |
| Fourreau Nv 50a1 Since 4.1986 | ||||
| 67 | 877479 | 1.65 | 1.98 | |
| Vis M.5*10 (paquet de 10) | ||||
| 68 | 949819 | 2.55 | 3.06 | |
| Ressort pour mécanisme d'alimentation | ||||
| 69 | 877761 | 2.55 | 3.06 | |
| Mécanisme d'alimentation | ||||
| 70 | 883901 | 41.53 | 49.83 | |
| Axe Nv 65ac | ||||
| 71 | 877825 | 9.60 | 11.52 | |
| Joint | ||||
| 72A | 877826 | 2.55 | 3.06 | |
| RING VOOR SCHACHT | ||||
| 73 | 883885 | 1.38 | 1.66 | |
| NAIL GUIDE SHAFT | ||||
| 74 | 883884 | 3.96 | 4.75 | |
| ADJUSTER STOPPER | ||||
| 75 | 883882 | 1.38 | 1.66 | |
| ADJUSTER SPRING | ||||
| 76 | 883883 | 1.38 | 1.66 | |
| Boulon (ancien 958805z) | ||||
| 77 | 958805 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 78 | 883887 | |||
| Guide de clou | ||||
| 78A | 888111 | 18.84 | 22.60 | |
| Axe de verrouillage | ||||
| 79 | 877820 | 3.30 | 3.96 | |
| Verrou de guide (a) | ||||
| 80A | 326774 | 7.05 | 8.46 | |
| Goupille Nv65ac | ||||
| 81 | 949776 | 2.40 | 2.88 | |
| Ressort (1) | ||||
| 82 | 877372 | 2.40 | 2.88 | |
| Ressort Nv65ac | ||||
| 83 | 876681 | 1.65 | 1.98 | |
| Vis à tête hexagonale M5x12 (ancien 949766z, 10 pi | ||||
| 84 | 949766 | 2.40 | 2.88 | |
| Broche à Rouleau D3x28 (10 Pièces) | ||||
| 85 | 949865 | 2.55 | 3.06 | |
| Arrêt Principal d'Ongle (a) | ||||
| 86A | 886060 | 4.35 | 5.22 | |
| Arrêt des clous (a) | ||||
| 87B | 888178 | 2.25 | 2.70 | |
| Ressort de butée secondaire | ||||
| 88 | 877468 | 1.05 | 1.26 | |
| Couverture de guidage de clou | ||||
| 89 | 877469 | 1.05 | 1.26 | |
| Couverture du magazine | ||||
| 90 | 883899 | 6.60 | 7.92 | |
| HOLDER CAP | ||||
| 91 | 883900 | 1.38 | 1.66 | |
| MACHINESCHROEF M4X50 (10 STUKS) | ||||
| 92 | 949230 | 1.38 | 1.66 | |
| Rondelle de ressort M4 (10 pièces) | ||||
| 93 | 949453 | 1.05 | 1.26 | |
| Rondelle M4 (x10) paquet de 10 | ||||
| 94 | 949423 | 1.05 | 1.26 | |
| HOLDER SHAFT | ||||
| 95 | 883897 | 1.38 | 1.66 | |
| Écrou en U M5 | ||||
| 96 | 945255 | 1.05 | 1.26 | |
| NYLON MOER M5 | ||||
| 96A | 890440 | 1.00 | 1.20 | |
| Douille | ||||
| 97A | 878164 | 14.70 | 17.64 | |
| Douille | ||||
| 97B | 878164 | 14.70 | 17.64 | |
| Ressort à cliquet | ||||
| 98 | 880398 | 7.65 | 9.18 | |
| NAGELHOUDER | ||||
| 99 | 883896 | 3.96 | 4.75 | |
| MAGAZINE | ||||
| 100 | 883895 | 6.30 | 7.56 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 883111 | |||
| PIN (OLD 883111) | ||||
| 101A | 890478 | 1.38 | 1.66 | |
| Ecrou Plastique P/cloueur/tous | ||||
| 102 | 876465 | 1.05 | 1.26 | |
| MAGAZINE GUARD | ||||
| 103 | 883898 | 5.82 | 6.98 | |
| PLAATMOER | ||||
| 104 | 878213 | 4.44 | 5.33 | |
| GUIDE BASE | ||||
| 105 | 878176 | 8.52 | 10.22 | |
| Vis M5*14 (paquet de 10) | ||||
| 106 | 949665 | 2.10 | 2.52 | |
| SINGLE GUIDE | ||||
| 107 | 878175 | 4.44 | 5.33 | |
| Vis M.5*10 (paquet de 10) | ||||
| 108 | 949819 | 2.55 | 3.06 | |
| Magasin complet | ||||
| 109 | 883894 | 109.45 | 131.34 | |
| MAGAZIJN KOMPLEET | ||||
| 109 | 878174 | 77.55 | 93.06 | |
| MAGAZIJN KOMPLEET | ||||
| 109 | 883893 | 67.16 | 80.59 | |
| Vis M.5*20 (paquet de 10) | ||||
| 110 | 949241 | 1.35 | 1.62 | |
| GELEIDER | ||||
| 111 | 878153 | 52.47 | 62.96 | |
| Ressort Nv65ac | ||||
| 112 | 877149 | 1.05 | 1.26 | |
| Verrouillage Chargeur Nv65ac | ||||
| 113 | 880146 | 1.95 | 2.34 | |
| Goupille Nv65ac | ||||
| 114 | 877150 | 2.55 | 3.06 | |
| Circlips Sod-110 Till 6.1998 | ||||
| 115 | 872971 | 1.05 | 1.26 | |
| Magasin Nv45ab | ||||
| 116 | 878158 | 16.64 | 19.96 | |
| Vis de machine M4x40 (10 pièces) | ||||
| 117 | 949228 | 1.35 | 1.62 | |
| Bague | ||||
| 118 | 875246 | 1.05 | 1.26 | |
| Ressort | ||||
| 119 | 877894 | 1.05 | 1.26 | |
| NAIL COVER | ||||
| 120 | 878159 | 10.74 | 12.89 | |
| Couverture du magazine | ||||
| 121 | 878161 | 11.70 | 14.04 | |
| MAGAZINE GUARD | ||||
| 122 | 878163 | 6.30 | 7.56 | |
| Broche de charnière (ancien 878953) | ||||
| 123 | 877152 | 3.60 | 4.32 | |
| Rondelle M5 (x10) paquet de 10 | ||||
| 124 | 949424 | 1.05 | 1.26 | |
| Vis M5x16 (paquet de 10) | ||||
| 125 | 949821 | 2.55 | 3.06 | |
| Joint | ||||
| 126 | 875638 | 1.65 | 1.98 | |
| Joint torique (i.d 10,7) | ||||
| 126A | 884112 | 1.65 | 1.98 | |
| Ressort de gâchette (a) | ||||
| 127 | 888115 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 877153 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 504 | 875769 | |||
| Étiquette de mise en garde | ||||
| 505 | 878188 | 2.10 | 2.52 | |
| LEAFLET | ||||
| 506 | 882414 | 1.86 | 2.23 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 878226 | |||
| Grippe Nv90ab | ||||
| 602 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 603A | 888213 | |||
| Graisse (attolub n°2) 500g | ||||
| 604 | 317918 | 32.18 | 38.61 | |
| Ensemble de pièces de suspension | ||||
| 605 | 888099 | 521.95 | 626.34 | |
