Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NT65MA4'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

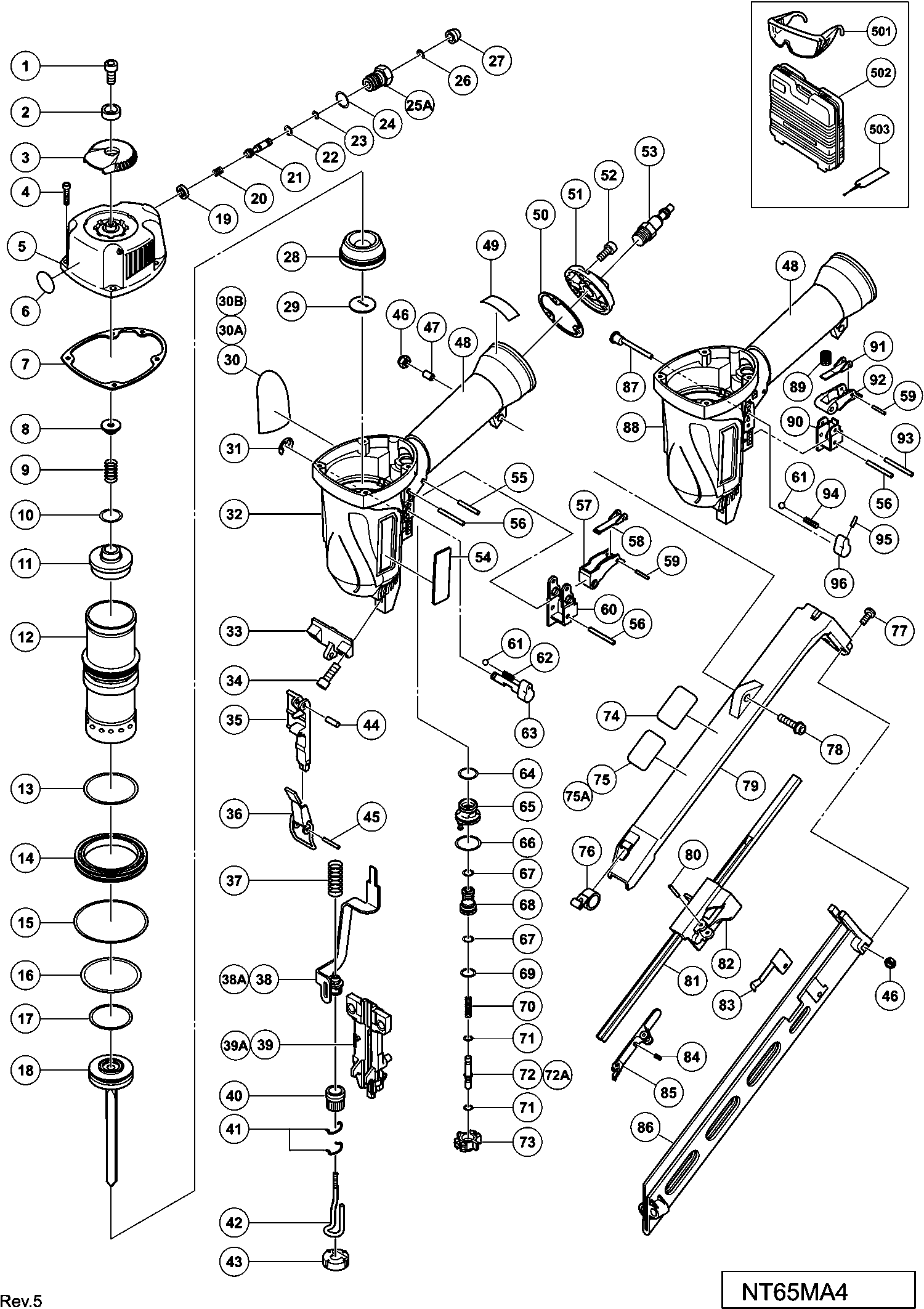

Dessins des Hikoki NT65MA4
Liste de pièces de rechange des Hikoki NT65MA4
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M6x12 (paquet de 10) | ||||
| 1 | 949657 | 3.00 | 3.60 | |
| Plaque (1) | ||||
| 2 | 880515 | 5.85 | 7.02 | |
| COUVERCLE SUPERIEUR | ||||
| 3 | 884332 | 4.20 | 5.04 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 4 | 949757 | 3.00 | 3.60 | |
| Chapeau d'échappement | ||||
| 5 | 887161 | 11.03 | 13.23 | |
| Étiquette d'avertissement (a) | ||||
| 6 | 883513 | 1.65 | 1.98 | |
| JOINT DE GARNITURE | ||||
| 7 | 887165 | 2.10 | 2.52 | |
| Pare-chocs de tête | ||||
| 8 | 882914 | 6.60 | 7.92 | |
| Ressort de tête de soupape | ||||
| 9 | 882913 | 6.75 | 8.10 | |
| Joint torique (diamètre interne.20,8) | ||||
| 10 | 883992 | 1.65 | 1.98 | |
| Joint | ||||
| 11 | 887169 | 1.80 | 2.16 | |
| Cylindre | ||||
| 12 | 887162 | 16.78 | 20.13 | |
| Joint Torique | ||||
| 13 | 887176 | 1.05 | 1.26 | |
| Plaque de Cylindre | ||||
| 14 | 887163 | 2.10 | 2.52 | |
| Joint | ||||
| 15 | 884339 | 2.10 | 2.52 | |
| O Ring H90sc/se | ||||
| 16 | 878716 | 1.65 | 1.98 | |
| Joint torique (i.d 34.7) | ||||
| 17 | 882685 | 1.65 | 1.98 | |
| Piston (1) | ||||
| 18 | 884330 | 65.04 | 78.04 | |
| Joint | ||||
| 19 | 884338 | 1.05 | 1.26 | |
| Ressort | ||||
| 20 | 887177 | 1.20 | 1.44 | |
| Arbre | ||||
| 21 | 884333 | 3.30 | 3.96 | |
| O Ring (1ap-3) | ||||
| 22 | 873093 | 1.05 | 1.26 | |
| Anneau d'arrêt (s-3) | ||||
| 23 | 881715 | 1.05 | 1.26 | |
| O Ring D 6sh | ||||
| 24 | 987105 | 1.05 | 1.26 | |
| Douille de soupape | ||||
| 25A | 887150 | 5.10 | 6.12 | |
| Clips | ||||
| 26 | 968643 | 1.95 | 2.34 | |
| Bouton (noir) | ||||
| 27 | 886743 | 1.20 | 1.44 | |
| Amortisseur de piston | ||||
| 28 | 887170 | 2.10 | 2.52 | |
| Feuille de pare-chocs | ||||
| 29 | 881756 | 1.05 | 1.26 | |
| Plaque Du Construc. (1) | ||||
| 30 | 887167 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 30A | 888739 | |||
| Circlips en "e" pour Ø6 | ||||
| 31 | 955479 | 1.05 | 1.26 | |
| Carter | ||||
| 32 | 887160 | 32.31 | 38.78 | |
| Plaque de guidage (b) | ||||
| 33 | 881764 | 27.50 | 33.00 | |
| Boulon à tête hexagonale Nylock M6x30 | ||||
| 34 | 331967 | 1.20 | 1.44 | |
| PLAQUE DE GUIDAGE (A) | ||||
| 35 | 881743 | 52.53 | 63.03 | |
| Arretoir | ||||
| 36 | 884323 | 4.20 | 5.04 | |
| Ressort | ||||
| 37 | 877894 | 1.05 | 1.26 | |
| LEVIER DE POUSSÉE (B) | ||||
| 38 | 887179 | 6.90 | 8.28 | |
| LEVIER DE POUSSÉE (B) | ||||
| 38A | 887688 | 6.90 | 8.28 | |
| Piece De Guidage | ||||
| 39 | 881742 | 57.06 | 68.48 | |
| Piece De Guidage | ||||
| 39A | 887689 | 57.06 | 68.48 | |
| Ajusteur | ||||
| 40 | 887172 | 2.10 | 2.52 | |
| Ressort à cliquet | ||||
| 41 | 881765 | 1.95 | 2.34 | |
| Levier de poussée (a) | ||||
| 42 | 884324 | 4.20 | 5.04 | |
| Capuchon du nez (a) | ||||
| 43 | 881751 | 1.95 | 2.34 | |
| Goupille Ø4*14 | ||||
| 44 | 949770 | 2.55 | 3.06 | |
| Goupille enroulée D4x32 (10 Pièces) | ||||
| 45 | 949685 | 2.55 | 3.06 | |
| Ecrou Plastique M5 | ||||
| 46 | 877371 | 1.05 | 1.26 | |
| Douille (1) | ||||
| 47 | 881774 | 3.30 | 3.96 | |
| Joint Cm 12y | ||||
| 50 | 887171 | 1.20 | 1.44 | |
| Capuchon (a) (vert argenté) 1/4-18npt | ||||
| 51 | 884343 | 3.45 | 4.14 | |
| Vis M5x16 (paquet de 10) | ||||
| 52 | 949821 | 2.55 | 3.06 | |
| Plaque de Marque | ||||
| 54 | 886342 | 1.80 | 2.16 | |
| Plaque de Marque | ||||
| 54A | 886342 | 1.80 | 2.16 | |
| Broche à Rouleau D3x22 (10 Pièces) | ||||
| 55 | 949864 | 1.65 | 1.98 | |
| Broche à Rouleau D3x30 (10 Pièces) | ||||
| 56 | 949866 | 3.60 | 4.32 | |
| Détenteur (c) | ||||
| 57 | 887166 | 1.20 | 1.44 | |
| Détenteur (c) | ||||
| 58 | 885689 | 2.10 | 2.52 | |
| Broche D2.5x16 | ||||
| 59 | 881951 | 1.80 | 2.16 | |
| Goupille roulante D2.5 | ||||
| 59A | 887856 | 1.20 | 1.44 | |
| PUSHING LEVER GUIDE | ||||
| 60 | 885640 | 1.74 | 2.09 | |
| Bille Ø3.97 (x10) paquet de 10 | ||||
| 61 | 959155 | 1.04 | 1.24 | |
| Ressort | ||||
| 62 | 982454 | 1.04 | 1.24 | |
| Levier | ||||
| 63 | 886265 | 2.10 | 2.52 | |
| BAGUE O DU PISTON D'ALIMENTATION (I.D.14) | ||||
| 64 | 877763 | 1.05 | 1.26 | |
| Douille de valve (b) | ||||
| 65 | 884963 | 1.65 | 1.98 | |
| Joint torique (P-18) | ||||
| 66 | 873570 | 1.35 | 1.62 | |
| O-RING (P-7) (OUD 676531) | ||||
| 67 | 889335 | 1.00 | 1.20 | |
| O-RING (P-7) (OUD 676531) | ||||
| 67A | 889335 | 1.00 | 1.20 | |
| Piston de valve | ||||
| 68 | 884964 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 69 | 872654 | |||
| JOINT TORIQUE (1AP-10) (ANCIEN 872654) | ||||
| 69A | 889495 | 1.04 | 1.24 | |
| Ressort | ||||
| 70 | 887178 | 1.20 | 1.44 | |
| Joint torique (I.D.1.8) | ||||
| 71 | 878888 | 1.05 | 1.26 | |
| Arbre | ||||
| 72 | 885888 | 3.15 | 3.78 | |
| Arbre | ||||
| 72A | 887679 | 3.15 | 3.78 | |
| Fourreau De Valve Nv65ad2/50ah | ||||
| 73 | 884962 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 74 | 878183 | |||
| Ressort A Lame | ||||
| 76 | 881755 | 3.30 | 3.96 | |
| Vis à Machine M5x15 Noir | ||||
| 77 | 885997 | 1.05 | 1.26 | |
| Hd. Boulon M5x20 (avec rondelle) | ||||
| 78 | 881773 | 1.65 | 1.98 | |
| COUVERTURE DE MAGAZINE | ||||
| 79 | 881752 | 9.60 | 11.52 | |
| Goupille roulante D2.5x20 (inox) | ||||
| 80 | 881767 | 1.05 | 1.26 | |
| Rail à clous | ||||
| 81 | 884327 | 7.20 | 8.64 | |
| Alimentation en clous | ||||
| 82 | 881744 | 4.50 | 5.40 | |
| Arrêt de clou | ||||
| 83 | 881766 | 3.30 | 3.96 | |
| Ressort de poussée | ||||
| 84 | 880321 | 1.05 | 1.26 | |
| Distributeur de clous (a) | ||||
| 85 | 881746 | 17.88 | 21.45 | |
| Reservoir | ||||
| 86 | 881754 | 18.98 | 22.77 | |
| Pas d'informations disponibles, non commandable | ||||
| 87 | 887668 | |||
| Barre de changement | ||||
| 87A | 888798 | 1.95 | 2.34 | |
| Carter | ||||
| 88 | 887692 | 32.31 | 38.78 | |
| Ressort de levier de déclenchement | ||||
| 89 | 887682 | 2.10 | 2.52 | |
| Guide de Levier de Poussée | ||||
| 90 | 887693 | 8.85 | 10.62 | |
| Pistolet (d) | ||||
| 91 | 887694 | 2.10 | 2.52 | |
| Pistolet (d) | ||||
| 92 | 887695 | 3.15 | 3.78 | |
| Goupille roulante D3x35 | ||||
| 93 | 887675 | 1.20 | 1.44 | |
| Ressort | ||||
| 94 | 887673 | 1.20 | 1.44 | |
| Goupille cylindrique D3x10 (10 pièces) | ||||
| 95 | 887458 | 1.20 | 1.44 | |
| Bouton de changement (d) | ||||
| 96 | 887684 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 884340 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 888760 | |||
| Grippe Nv90ab | ||||
| 601 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 602A | 888213 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 877153 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 874042 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 876212 | |||
| Graisse (attolub n°2) 500g | ||||
| 606 | 317918 | 32.18 | 38.61 | |
| Kit de mécanisme d'activation séquentielle simple | ||||
| 607 | 887916 | 3.30 | 3.96 | |
| Kit O-ring | ||||
| 608 | 888208 | 6.45 | 7.74 | |
