Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NT50AE2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

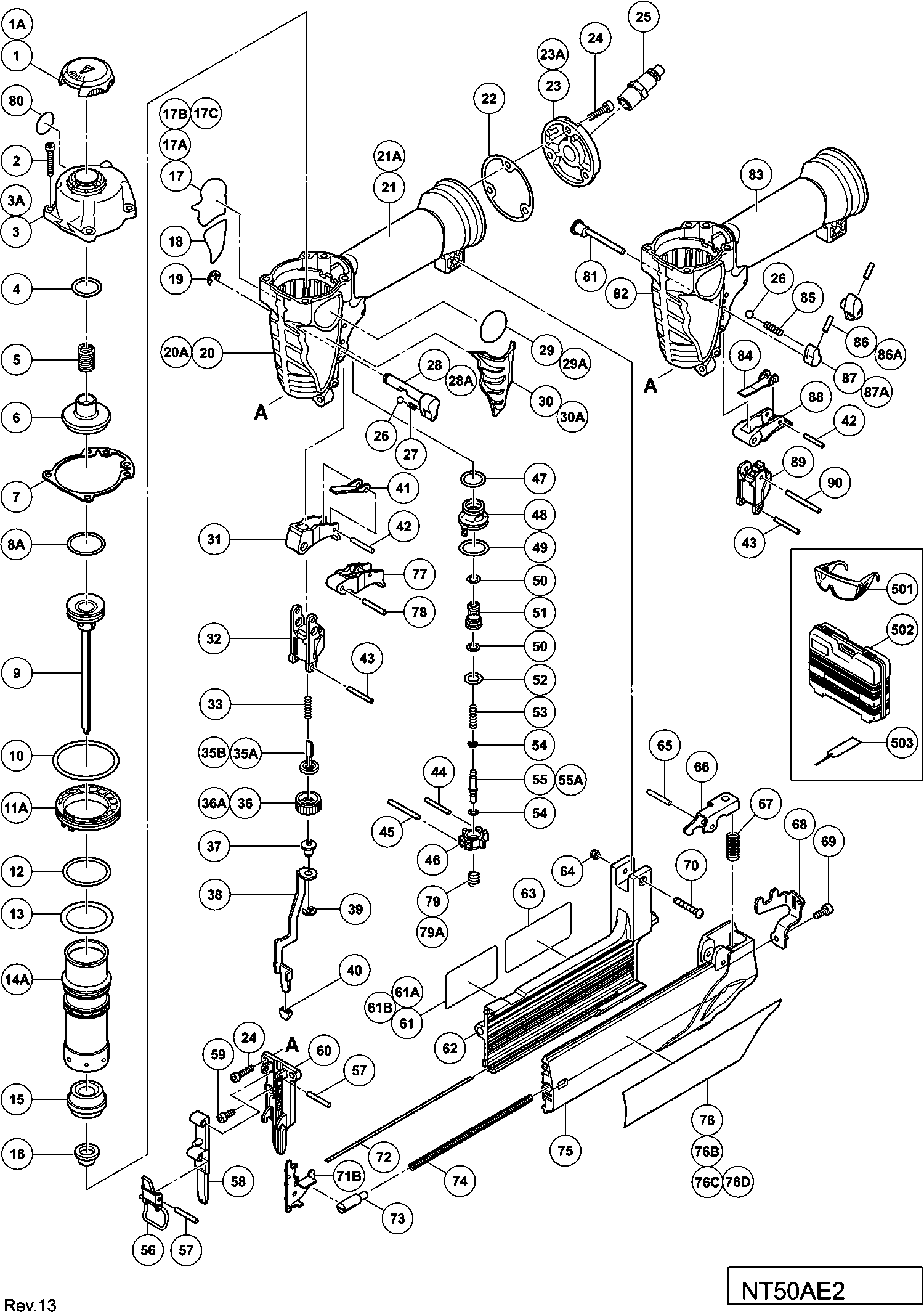

Dessins des Hikoki NT50AE2
Liste de pièces de rechange des Hikoki NT50AE2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plaque de Nom | ||||
| *17 | 885876 | 1.05 | 1.26 | |
| Plaque de Nom | ||||
| *17 | 885961 | 1.05 | 1.26 | |
| Couvercle supérieur (gris) | ||||
| 1 | 885866 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 1A | 886197 | |||
| Vis M5*20 (paquet de 10) For Europe | ||||
| 2 | 949757 | 3.00 | 3.60 | |
| Chapeau d'échappement | ||||
| 3 | 885867 | 7.20 | 8.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 3A | 886733 | |||
| Joint Torique | ||||
| 4 | 878600 | 1.05 | 1.26 | |
| Ressort de tête de soupape | ||||
| 5 | 880190 | 2.55 | 3.06 | |
| Logement De Piston Nt 45a | ||||
| 6 | 880410 | 14.70 | 17.64 | |
| JOINT DE GARNITURE | ||||
| 7 | 885868 | 2.10 | 2.52 | |
| Joint torique (p22.4) | ||||
| 8A | 886068 | 1.50 | 1.80 | |
| Goupille de frappe | ||||
| 9 | 885870 | 18.70 | 22.44 | |
| Joint torique (i.d.44.7) | ||||
| 10 | 885871 | 1.05 | 1.26 | |
| Plaque de Cylindre | ||||
| 11A | 885872 | 1.05 | 1.26 | |
| O Ring Dh 22vb | ||||
| 12 | 301684 | 1.05 | 1.26 | |
| O Ring | ||||
| 13 | 986374 | 1.65 | 1.98 | |
| Cylindre | ||||
| 14A | 885873 | 12.90 | 15.48 | |
| Amortisseur de piston | ||||
| 15 | 885874 | 2.10 | 2.52 | |
| Pièce de pare-chocs | ||||
| 16 | 885875 | 1.05 | 1.26 | |
| Plaque de Nom | ||||
| 17 | 885876 | 1.05 | 1.26 | |
| Plaque de Nom | ||||
| 17 | 885961 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 17B | 888002 | |||
| Plaque de Nom | ||||
| 17C | 888004 | 1.04 | 1.24 | |
| NAME PLATE NT50AE2(S) | ||||
| 17C | 888003 | 1.00 | 1.20 | |
| ÉTIQUETTE D'AVERTISSEMENT | ||||
| 18 | 885877 | 1.05 | 1.26 | |
| Circlips en "e" pour Ø6 | ||||
| 19 | 955479 | 1.05 | 1.26 | |
| BEHUIZING (ZWART) | ||||
| 20 | 885878 | 23.48 | 28.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 20A | 886731 | |||
| Joint Cm 12y | ||||
| 22 | 884342 | 1.05 | 1.26 | |
| AFDEKPLAATJE ZWART | ||||
| 23 | 885959 | 4.20 | 5.04 | |
| Capuchon (a) (vert argenté) 1/4-18npt | ||||
| 23A | 884343 | 3.45 | 4.14 | |
| Vis M5x16 (paquet de 10) | ||||
| 24 | 949821 | 2.55 | 3.06 | |
| Bille Ø3.97 (x10) paquet de 10 | ||||
| 26 | 959155 | 1.04 | 1.24 | |
| Ressort | ||||
| 27 | 982454 | 1.04 | 1.24 | |
| Bouton de changement (c) vert | ||||
| 28 | 885658 | 10.80 | 12.96 | |
| Levier | ||||
| 28A | 886265 | 2.10 | 2.52 | |
| PROTECTOR (SILVER) | ||||
| 30 | 885879 | 1.74 | 2.09 | |
| Pas d'informations disponibles, non commandable | ||||
| 30A | 886735 | |||
| Commutateur | ||||
| 31 | 885657 | 10.35 | 12.42 | |
| Guide de Levier de Poussée | ||||
| 32 | 885880 | 2.10 | 2.52 | |
| Ressort de levier de poussée | ||||
| 33 | 885881 | 1.05 | 1.26 | |
| LEVIER DE POUSSÉE (C) | ||||
| 35A | 885973 | 4.50 | 5.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 35B | 887678 | |||
| LEVIER DE POUSSÉE (D) (ANCIEN 887678) | ||||
| 35C | 889331 | 3.60 | 4.32 | |
| Ajusteur | ||||
| 36 | 885884 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 36A | 886736 | |||
| LEVIER DE POUSSÉE (B) | ||||
| 37 | 885885 | 2.10 | 2.52 | |
| Levier de poussée (a) | ||||
| 38 | 885886 | 4.20 | 5.04 | |
| Circlips Sod-110 Till 6.1998 | ||||
| 39 | 872971 | 1.05 | 1.26 | |
| Capuchon nasal | ||||
| 40 | 885887 | 1.05 | 1.26 | |
| Détenteur (c) | ||||
| 41 | 885689 | 2.10 | 2.52 | |
| Broche D2.5x16 | ||||
| 42 | 881951 | 1.80 | 2.16 | |
| Goupille de rouleau D3x25 (10 pièces) | ||||
| 43 | 949539 | 2.25 | 2.70 | |
| Goupille de rouleau D3x25 (10 pièces) | ||||
| 44 | 949539 | 2.25 | 2.70 | |
| Goupille roulante D3x32 | ||||
| 45 | 884975 | 1.65 | 1.98 | |
| Fourreau De Valve Nv65ad2/50ah | ||||
| 46 | 884962 | 1.65 | 1.98 | |
| BAGUE O DU PISTON D'ALIMENTATION (I.D.14) | ||||
| 47 | 877763 | 1.05 | 1.26 | |
| Douille de valve (b) | ||||
| 48 | 884963 | 1.65 | 1.98 | |
| Joint torique (P-18) | ||||
| 49 | 873570 | 1.35 | 1.62 | |
| O-RING (P-7) (OUD 676531) | ||||
| 50 | 889335 | 1.00 | 1.20 | |
| O-RING (P-7) (OUD 676531) | ||||
| 50A | 889335 | 1.00 | 1.20 | |
| Piston de valve | ||||
| 51 | 884964 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 52 | 872654 | |||
| JOINT TORIQUE (1AP-10) (ANCIEN 872654) | ||||
| 52A | 889495 | 1.04 | 1.24 | |
| Ressort | ||||
| 53 | 884966 | 1.65 | 1.98 | |
| Joint torique (I.D.1.8) | ||||
| 54 | 878888 | 1.05 | 1.26 | |
| Arbre | ||||
| 55 | 885888 | 3.15 | 3.78 | |
| Arbre | ||||
| 55A | 887679 | 3.15 | 3.78 | |
| Levier de verrouillage | ||||
| 56 | 885889 | 3.15 | 3.78 | |
| Goupille roulée D3x18 (10 pièces) | ||||
| 57 | 949518 | 2.40 | 2.88 | |
| PLAQUE DE GUIDAGE | ||||
| 58 | 885890 | 7.95 | 9.54 | |
| Vis Ø 4x10 | ||||
| 59 | 880413 | 1.05 | 1.26 | |
| Piece De Guidage | ||||
| 60 | 885891 | 15.26 | 18.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 61 | 885892 | |||
| Pas d'informations disponibles, non commandable | ||||
| 61A | 887751 | |||
| Étiquette | ||||
| 61B | 888005 | 37.13 | 44.55 | |
| Magasin complet | ||||
| 62 | 885893 | 20.90 | 25.08 | |
| Plus disponible, pas de remplacement | ||||
| 63 | 878183 | |||
| Ecrou Plastique P/cloueur/tous | ||||
| 64 | 876465 | 1.05 | 1.26 | |
| Goupille enroulée D4x32 (10 Pièces) | ||||
| 65 | 949685 | 2.55 | 3.06 | |
| Arrêt de clou | ||||
| 66 | 885894 | 1.05 | 1.26 | |
| Ressort | ||||
| 67 | 885895 | 1.05 | 1.26 | |
| Plaque (1) | ||||
| 68 | 885896 | 1.05 | 1.26 | |
| Vis Ø 4x10 | ||||
| 69 | 880413 | 1.05 | 1.26 | |
| Vis M4x25 Noir | ||||
| 70 | 885960 | 1.05 | 1.26 | |
| Alimentation en clous | ||||
| 71B | 887995 | 2.10 | 2.52 | |
| Plaque à clous | ||||
| 72 | 885898 | 1.05 | 1.26 | |
| Bouton du système de passage de clous | ||||
| 73 | 885899 | 1.05 | 1.26 | |
| Ressort | ||||
| 74 | 885900 | 1.05 | 1.26 | |
| Couverture du magazine | ||||
| 75 | 885901 | 6.75 | 8.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 77 | 884993 | |||
| Goupille roulée D3x18 (10 pièces) | ||||
| 78 | 949518 | 2.40 | 2.88 | |
| Ressort | ||||
| 79 | 884994 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 79A | 887752 | |||
| Étiquette d'avertissement (a) | ||||
| 80 | 883513 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | 887668 | |||
| Barre de changement | ||||
| 81A | 888798 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 82 | 887681 | |||
| Pistolet (d) | ||||
| 84 | 887755 | 2.10 | 2.52 | |
| Pistolet (d) | ||||
| 84A | 887670 | 1.20 | 1.44 | |
| Ressort | ||||
| 85 | 887673 | 1.20 | 1.44 | |
| Goupille cylindrique D3x10 (10 pièces) | ||||
| 86 | 887458 | 1.20 | 1.44 | |
| Goupille cylindrique D3x8 | ||||
| 86A | 887619 | 1.20 | 1.44 | |
| Bouton de changement (d) | ||||
| 87 | 887684 | 1.20 | 1.44 | |
| Bouton (s) | ||||
| 87A | 887901 | 1.20 | 1.44 | |
| Pistolet (d) | ||||
| 88 | 887756 | 4.20 | 5.04 | |
| PUSHING LEVER GUIDE (D) | ||||
| 89 | 887686 | 1.86 | 2.23 | |
| Goupille roulante D3x35 | ||||
| 90 | 887675 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 885902 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503 | 888760 | |||
| Grippe Nv90ab | ||||
| 601 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 602A | 888213 | |||
| Kit O-rings Nt32ae2/nt50ae2/n3804ab3 | ||||
| 603 | 886375 | 10.05 | 12.06 | |
| JOINT DE GARNITURE | ||||
| 604 | 885868 | 2.10 | 2.52 | |
| Joint torique (i.d.44.7) | ||||
| 605 | 885871 | 1.05 | 1.26 | |
| Joint torique (p22.4) | ||||
| 606 | 886068 | 1.50 | 1.80 | |
| Joint Torique | ||||
| 607 | 878600 | 1.05 | 1.26 | |
| O Ring Dh 22vb | ||||
| 608 | 301684 | 1.05 | 1.26 | |
| O Ring | ||||
| 609 | 986374 | 1.65 | 1.98 | |
| Kit de mécanisme d'activation séquentielle simple | ||||
| 611 | 887916 | 3.30 | 3.96 | |
