Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NR90AE'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

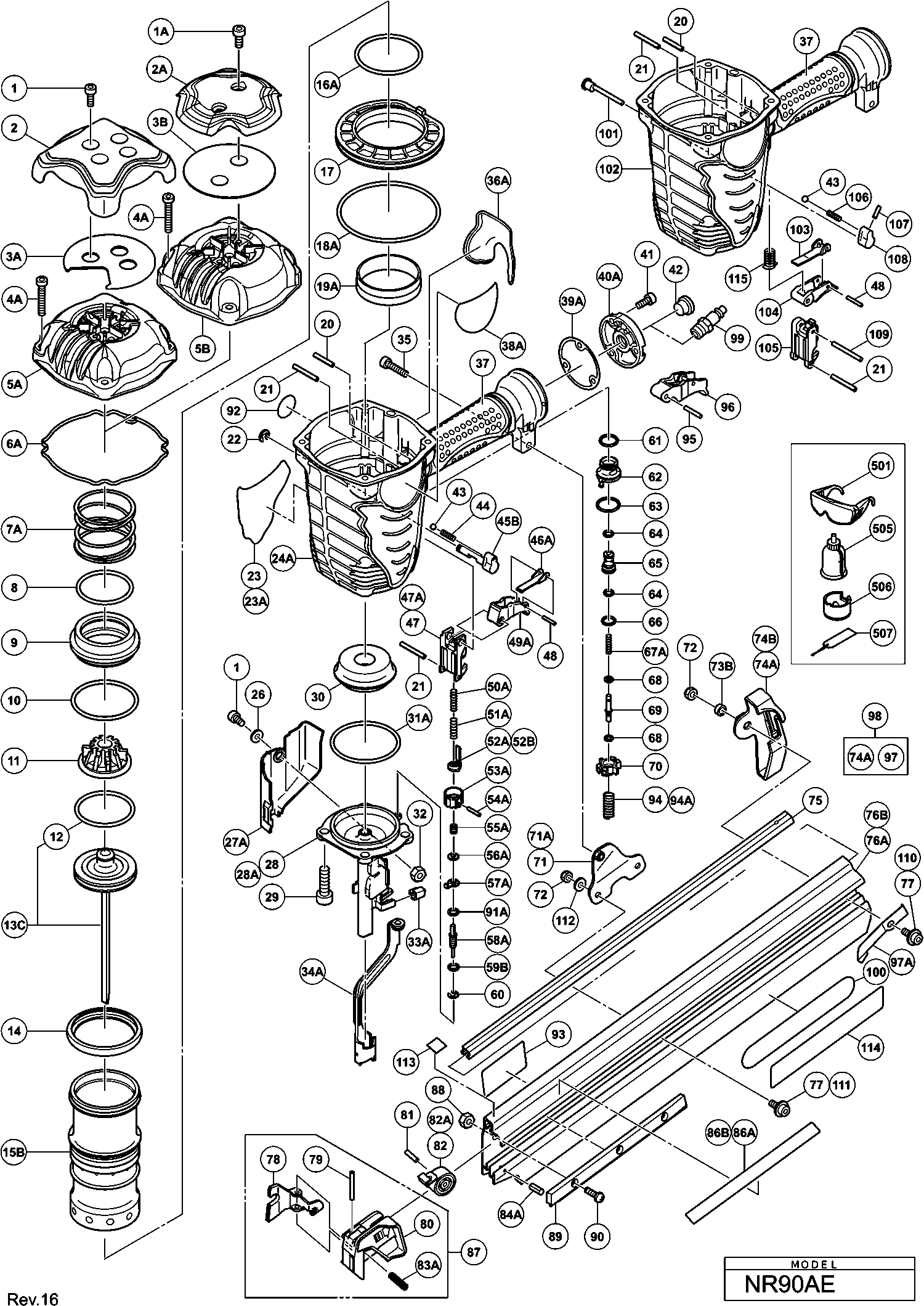

Dessins des Hikoki NR90AE
Liste de pièces de rechange des Hikoki NR90AE
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Piece De Guidage | ||||
| *47 | 884995 | 4.35 | 5.22 | |
| Vis M5*14 (paquet de 10) | ||||
| 1 | 949665 | 2.10 | 2.52 | |
| Vis à tête hexagonale M6x12 | ||||
| 1A | 888792 | 1.04 | 1.24 | |
| Garde de tête | ||||
| 2 | 884952 | 13.50 | 16.20 | |
| Garde de tête | ||||
| 2A | 888790 | 9.90 | 11.88 | |
| TÔLE (ANCIEN 884986) | ||||
| 3A | 886454 | 2.10 | 2.52 | |
| Feuille | ||||
| 3B | 888794 | 1.20 | 1.44 | |
| Vis à tête hexagonale M6x30 | ||||
| 4A | 888793 | 1.04 | 1.24 | |
| Chapeau d'échappement | ||||
| 5A | 886261 | 41.80 | 50.16 | |
| Couvercle d'échappement (or) | ||||
| 5B | 888789 | 14.44 | 17.32 | |
| Joint Cm 12ym 12y | ||||
| 6A | 886455 | 2.10 | 2.52 | |
| Ressort de tête de soupape | ||||
| 7A | 886456 | 3.15 | 3.78 | |
| O-ring (d.i. 49.4) | ||||
| 8 | 884947 | 1.65 | 1.98 | |
| Plaque De Cylindre Nv 65ad | ||||
| 9 | 884946 | 18.15 | 21.78 | |
| O-ring (d.i. 59.4) | ||||
| 10 | 884948 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 11 | 884950 | |||
| Caoutchouc de vanne d'échappement | ||||
| 11A | 889217 | 4.05 | 4.86 | |
| O-ring de piston | ||||
| 12 | 884958 | 1.65 | 1.98 | |
| Ensemble de Piston (ancien 897491) | ||||
| 13C | 888403 | 47.58 | 57.09 | |
| Soupape en caoutchouc | ||||
| 14 | 884945 | 10.95 | 13.14 | |
| Cylindre | ||||
| 15B | 886457 | 36.16 | 43.40 | |
| Joint torique (i.d. 59.6) | ||||
| 16A | 886480 | 1.65 | 1.98 | |
| Plaque de Cylindre | ||||
| 17 | 884944 | 3.30 | 3.96 | |
| O-ring (d.i. 94.6) | ||||
| 18A | 886481 | 3.30 | 3.96 | |
| Anneau de cylindre | ||||
| 19A | 886483 | 1.65 | 1.98 | |
| Goupille de rouleau D3x25 (10 pièces) | ||||
| 20 | 949539 | 2.25 | 2.70 | |
| Goupille roulante D3x32 | ||||
| 21 | 884975 | 1.65 | 1.98 | |
| Circlips en "e" pour Ø6 | ||||
| 22 | 955479 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 23 | 888746 | |||
| Pas d'informations disponibles, non commandable | ||||
| 23A | 888747 | |||
| Pas d'informations disponibles, non commandable | ||||
| 24A | 886259 | |||
| Plus disponible, pas de remplacement | ||||
| 26 | 876205 | |||
| Rondelle (OLD 876205) | ||||
| 26A | 889024 | 1.04 | 1.24 | |
| Couvercle du Levier de Poussée (a) | ||||
| 27A | 886874 | 1.05 | 1.26 | |
| Nez | ||||
| 28 | 885521 | 125.26 | 150.32 | |
| NEZ | ||||
| 28A | 887676 | 76.04 | 91.24 | |
| Vis à tête hexagonale M8*30 depuis 6.1981 | ||||
| 29 | 306437 | 1.35 | 1.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 884959 | |||
| SLAGPEN BUMPER ZWART (OUD 884959) | ||||
| 30A | 890445 | 6.84 | 8.21 | |
| O-Ring (i.d.60) | ||||
| 31A | 886482 | 1.65 | 1.98 | |
| Ecrou Plastique M5 | ||||
| 32 | 877371 | 1.05 | 1.26 | |
| Caoutchouc du nez | ||||
| 33A | 886458 | 1.20 | 1.44 | |
| Levier Poussant (a) Ass'y | ||||
| 34A | 886865 | 12.45 | 14.94 | |
| Boulon Hd. M6x22 (10 Pièces) | ||||
| 35 | 949670 | 3.00 | 3.60 | |
| Caoutchouc de préhension (b) | ||||
| 36A | 886260 | 2.10 | 2.52 | |
| Étiquette de marque | ||||
| 38A | 888713 | 1.04 | 1.24 | |
| Joint Cm 12y | ||||
| 39A | 884342 | 1.05 | 1.26 | |
| Chapeau (1) | ||||
| 40A | 881949 | 4.80 | 5.76 | |
| Vis M5x16 (paquet de 10) | ||||
| 41 | 949821 | 2.55 | 3.06 | |
| Bouchon | ||||
| 42 | 872035 | 1.04 | 1.24 | |
| Bille Ø3.97 (x10) paquet de 10 | ||||
| 43 | 959155 | 1.04 | 1.24 | |
| Ressort | ||||
| 44 | 982454 | 1.04 | 1.24 | |
| Levier | ||||
| 45B | 886265 | 2.10 | 2.52 | |
| Détenteur (c) | ||||
| 46A | 885689 | 2.10 | 2.52 | |
| Piece De Guidage | ||||
| 47 | 884995 | 4.35 | 5.22 | |
| Guide de Levier de Poussée | ||||
| 47A | 886864 | 2.10 | 2.52 | |
| Broche D2.5x16 | ||||
| 48 | 881951 | 1.80 | 2.16 | |
| Commutateur | ||||
| 49A | 885657 | 10.35 | 12.42 | |
| Ressort de levier de poussée (d) | ||||
| 50A | 886879 | 5.55 | 6.66 | |
| RESSORT DE LEVIER DE POUSSÉE (B) | ||||
| 50A | 886861 | 1.05 | 1.26 | |
| Ressort de levier de poussée (c) | ||||
| 51A | 886878 | 5.10 | 6.12 | |
| Ressort de levier de poussée (a) | ||||
| 51A | 886860 | 1.05 | 1.26 | |
| LEVIER DE POUSSÉE (C) | ||||
| 52A | 886867 | 3.15 | 3.78 | |
| Levier de poussée (d) | ||||
| 52B | 887664 | 4.20 | 5.04 | |
| Ajusteur | ||||
| 53A | 886872 | 1.20 | 1.44 | |
| Goupille cylindrique D2x16 | ||||
| 54A | 886873 | 1.20 | 1.44 | |
| Ressort d'ajustement | ||||
| 55A | 886870 | 1.20 | 1.44 | |
| Plaque de réglage | ||||
| 56A | 886869 | 1.20 | 1.44 | |
| Plaque de réglage | ||||
| 57A | 886868 | 2.10 | 2.52 | |
| LEVIER DE POUSSÉE (B) | ||||
| 58A | 886866 | 4.20 | 5.04 | |
| Joint torique (s-5) | ||||
| 59B | 872822 | 3.00 | 3.60 | |
| Circlips Sod-110 Till 6.1998 | ||||
| 60 | 872971 | 1.05 | 1.26 | |
| BAGUE O DU PISTON D'ALIMENTATION (I.D.14) | ||||
| 61 | 877763 | 1.05 | 1.26 | |
| Douille de valve (b) | ||||
| 62 | 884963 | 1.65 | 1.98 | |
| Joint torique (P-18) | ||||
| 63 | 873570 | 1.35 | 1.62 | |
| O-RING (P-7) (OUD 676531) | ||||
| 64 | 889335 | 1.00 | 1.20 | |
| O-RING (P-7) (OUD 676531) | ||||
| 64A | 889335 | 1.00 | 1.20 | |
| Piston de valve | ||||
| 65 | 884964 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 66 | 872654 | |||
| JOINT TORIQUE (1AP-10) (ANCIEN 872654) | ||||
| 66A | 889495 | 1.04 | 1.24 | |
| Ressort | ||||
| 67A | 887178 | 1.20 | 1.44 | |
| Joint torique (I.D.1.8) | ||||
| 68 | 878888 | 1.05 | 1.26 | |
| Arbre | ||||
| 69 | 884965 | 4.80 | 5.76 | |
| Fourreau De Valve Nv65ad2/50ah | ||||
| 70 | 884962 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 71 | 885522 | |||
| Poignée bras | ||||
| 71A | 888795 | 1.95 | 2.34 | |
| Ecrou Plastique Nr 83aa | ||||
| 72 | 963837 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 72A | 890477 | |||
| Douille | ||||
| 73B | 883499 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 74A | 887031 | |||
| Couverture du magazine | ||||
| 74B | 888787 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 74C | 889330 | |||
| Rail à clous | ||||
| 75 | 885524 | 8.25 | 9.90 | |
| Magasin (ancien 885525) | ||||
| 76A | 887030 | 57.06 | 68.48 | |
| Recharge | ||||
| 76B | 888786 | 35.06 | 42.08 | |
| Vis à tête hexagonale M6x12 | ||||
| 77 | 984443 | 1.04 | 1.24 | |
| SPIJKERVOEDING | ||||
| 78 | 885526 | 21.72 | 26.06 | |
| Goupille de rouleau D4x36 (10 pièces) | ||||
| 79 | 949547 | 3.90 | 4.68 | |
| Alimentation en clous | ||||
| 80 | 885527 | 5.25 | 6.30 | |
| Goupille Ø4*20 Till 10.1987 (till 9.1987 For Aus, | ||||
| 81 | 943364 | 1.05 | 1.26 | |
| Ressort ruban (a) | ||||
| 82A | 888801 | 6.60 | 7.92 | |
| Ressort pour mécanisme d'alimentation | ||||
| 83A | 886278 | 1.05 | 1.26 | |
| Goupille cylindrique D3x8 | ||||
| 84A | 887619 | 1.20 | 1.44 | |
| Etiquette (c) | ||||
| 86A | 887489 | 1.20 | 1.44 | |
| Etiquette (c) | ||||
| 86B | 887665 | 1.20 | 1.44 | |
| Alimentation en clous | ||||
| 87 | 885530 | 44.00 | 52.80 | |
| Ecrou Plastique P/cloueur/tous | ||||
| 88 | 876465 | 1.05 | 1.26 | |
| MAGAZIJN PLAAT | ||||
| 89 | 885717 | 2.94 | 3.53 | |
| Vis Ø4*12 | ||||
| 90 | 951039 | 1.05 | 1.26 | |
| O-RING (S-4) | ||||
| 91A | 981317 | 1.05 | 1.26 | |
| Étiquette d'avertissement (a) | ||||
| 92 | 883513 | 1.65 | 1.98 | |
| Plus disponible, pas de remplacement | ||||
| 93 | 878183 | |||
| Ressort | ||||
| 94 | 884994 | 4.80 | 5.76 | |
| Ressort de levier de déclenchement | ||||
| 94A | 887682 | 2.10 | 2.52 | |
| Goupille roulée D3x18 (10 pièces) | ||||
| 95 | 949518 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 96 | 884993 | |||
| Arrêt de clou | ||||
| 97A | 888802 | 1.35 | 1.62 | |
| Couvercle de magasin Ass'y | ||||
| 98 | 887492 | 7.95 | 9.54 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 887668 | |||
| Barre de changement | ||||
| 101A | 888798 | 1.95 | 2.34 | |
| Carter | ||||
| 102 | 887669 | 58.99 | 70.78 | |
| Carter | ||||
| 102A | 887669 | 58.99 | 70.78 | |
| Pistolet (d) | ||||
| 103 | 887670 | 1.20 | 1.44 | |
| Pistolet (d) | ||||
| 104 | 887671 | 6.60 | 7.92 | |
| Guide de levier de poussée (d) | ||||
| 105 | 887672 | 2.10 | 2.52 | |
| Ressort | ||||
| 106 | 887673 | 1.20 | 1.44 | |
| Goupille cylindrique D3x10 (10 pièces) | ||||
| 107 | 887458 | 1.20 | 1.44 | |
| Bouton de changement (d) | ||||
| 108 | 887674 | 1.20 | 1.44 | |
| Goupille roulante D3x35 | ||||
| 109 | 887675 | 1.20 | 1.44 | |
| Vis à tête hexagonale M6x16 | ||||
| 110 | 888797 | 1.04 | 1.24 | |
| Vis M6*16 | ||||
| 111 | 888803 | 1.04 | 1.24 | |
| RING | ||||
| 112 | 877402 | 2.10 | 2.52 | |
| Plaque (a) | ||||
| 113 | 888800 | 1.04 | 1.24 | |
| Étiquette (d) | ||||
| 114 | 888784 | 1.04 | 1.24 | |
| Ressort de levier de déclenchement | ||||
| 115 | 887682 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 505 | 877153 | |||
| Capuchon nasal | ||||
| 506 | 886401 | 10.95 | 13.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 507 | 888760 | |||
| Grippe Nv90ab | ||||
| 601 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 602A | 888213 | |||
| Ensemble de pièces de feu séquentiel Nouveau Aug | ||||
| 603 | 884992 | 26.54 | 31.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 604 | 884993 | |||
| Piece De Guidage | ||||
| 605 | 884995 | 4.35 | 5.22 | |
| Ressort | ||||
| 606 | 884994 | 4.80 | 5.76 | |
| Goupille roulée D3x18 (10 pièces) | ||||
| 607 | 949518 | 2.40 | 2.88 | |
| Capuchon nasal | ||||
| 608 | 886401 | 10.95 | 13.14 | |
| Kit O-ring | ||||
| 609 | 884991 | 16.36 | 19.64 | |
| Joint Cm 12ym 12y | ||||
| 610 | 884953 | 4.80 | 5.76 | |
| O-ring (d.i. 49.4) | ||||
| 611 | 884947 | 1.65 | 1.98 | |
| O-ring (d.i. 59.4) | ||||
| 612 | 884948 | 1.65 | 1.98 | |
| O-ring de piston | ||||
| 613 | 884958 | 1.65 | 1.98 | |
| Joint torique (i.d. 59.6) | ||||
| 614 | 884942 | 1.65 | 1.98 | |
| O-ring (d.i. 94.6) | ||||
| 615 | 884943 | 3.30 | 3.96 | |
| Anneau de cylindre | ||||
| 616 | 877317 | 1.65 | 1.98 | |
| Anneau de cylindre | ||||
| 616A | 886483 | 1.65 | 1.98 | |
| Ensemble de pièces pour plaque de suspension | ||||
| 618 | 887892 | 341.41 | 409.70 | |
| Douille (1) | ||||
| 619 | 887894 | 39.74 | 47.68 | |
| Plaque de suspension | ||||
| 620 | 887893 | 167.75 | 201.30 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 621 | 949757 | 3.00 | 3.60 | |
