Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NR83A3'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

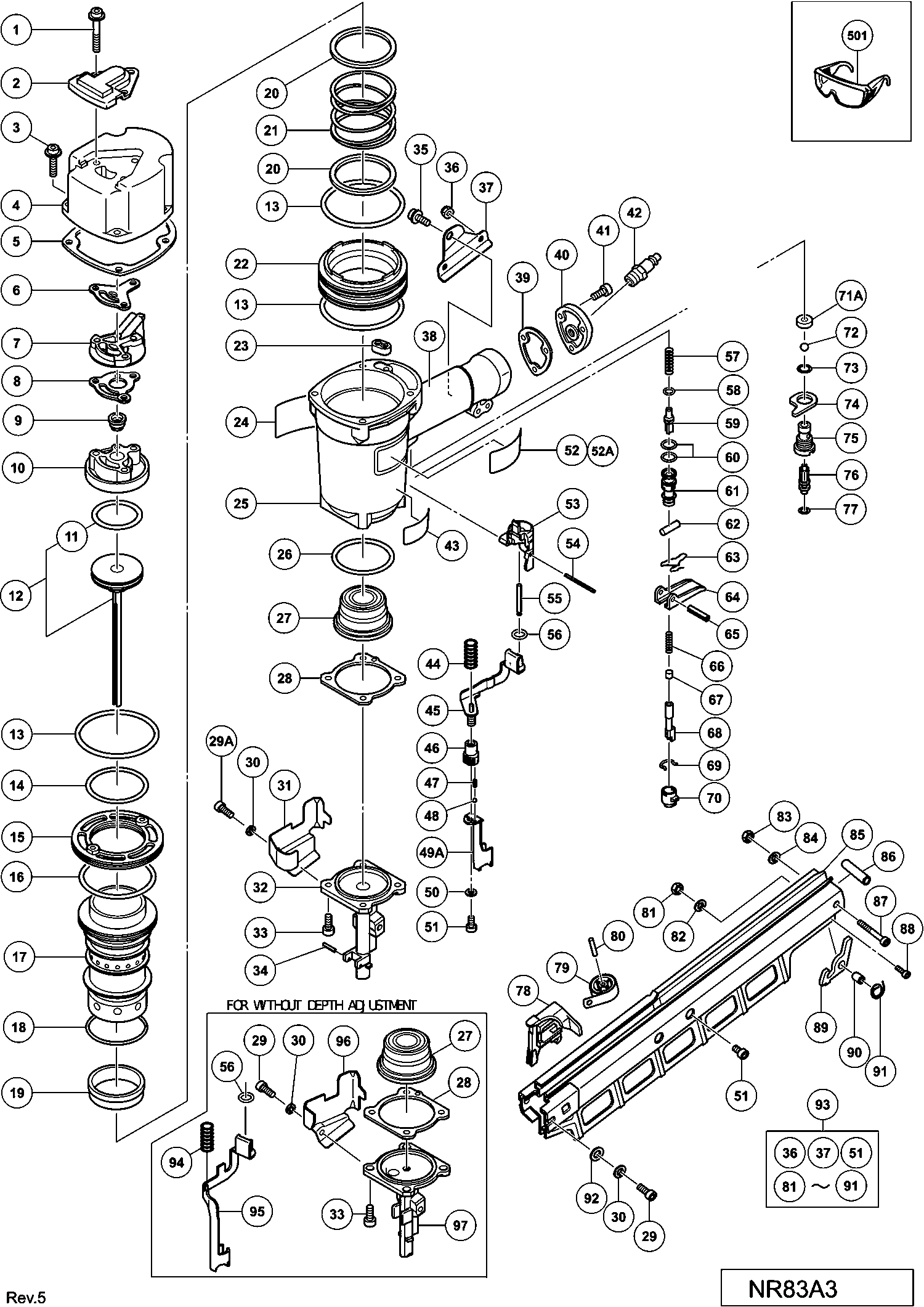

Dessins des Hikoki NR83A3
Liste de pièces de rechange des Hikoki NR83A3
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis Ø6*45 Nr83aa2 | ||||
| 1 | 883509 | 3.30 | 3.96 | |
| Plaque De Recouvrement | ||||
| 2 | 877330 | 3.90 | 4.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 3 | 883507 | |||
| Couvercle d'échappement (ancien 877384) | ||||
| 4 | 877324 | 75.76 | 90.92 | |
| Joint | ||||
| 5 | 877325 | 4.50 | 5.40 | |
| Joint | ||||
| 6 | 877329 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 877328 | |||
| Joint | ||||
| 8 | 877854 | 2.40 | 2.88 | |
| Valve d'échappement | ||||
| 9 | 887774 | 3.15 | 3.78 | |
| Ensemble chapeau et joint de tête | ||||
| 10 | 888138 | 25.58 | 30.69 | |
| Joint | ||||
| 11 | 877368 | 1.95 | 2.34 | |
| Pénoir (ancien 877323) | ||||
| 12 | 885915 | 89.38 | 107.25 | |
| Joint | ||||
| 13 | 877316 | 2.55 | 3.06 | |
| Joint | ||||
| 14 | 877312 | 1.95 | 2.34 | |
| Plaque de Cylindre | ||||
| 15 | 877318 | 20.49 | 24.58 | |
| Joint | ||||
| 16 | 877314 | 1.95 | 2.34 | |
| CYLINDRE | ||||
| 17 | 888133 | 42.90 | 51.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 878376 | |||
| Anneau de cylindre | ||||
| 19A | 886483 | 1.65 | 1.98 | |
| Bague | ||||
| 20 | 877322 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 21 | 877321 | |||
| Guide de cylindre (C) | ||||
| 22 | 888132 | 8.00 | 9.60 | |
| Joint | ||||
| 23 | 877327 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 24A | 888957 | |||
| Assemblage de corps | ||||
| 25 | 888137 | 45.93 | 55.11 | |
| Plus disponible, pas de remplacement | ||||
| 26 | 877315 | |||
| Amortisseur Piston | ||||
| 27 | 883511 | 14.03 | 16.83 | |
| Joint | ||||
| 28 | 877334 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 29A | 888245 | |||
| Rondelle de ressort M6 (ancien 949455z, 10 pieces) | ||||
| 30 | 949455 | 1.05 | 1.26 | |
| Pare Eclat For Europe,model (s) | ||||
| 31 | 884061 | 3.00 | 3.60 | |
| NEZ | ||||
| 32 | 887770 | 96.94 | 116.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 33 | 883492 | |||
| Goupille roulée D3x18 (10 pièces) | ||||
| 34 | 949518 | 2.40 | 2.88 | |
| Vis Ø8*16 | ||||
| 35 | 883505 | 3.00 | 3.60 | |
| Ecrou Plastique Nr 83aa | ||||
| 36 | 963837 | 1.05 | 1.26 | |
| Poignée bras | ||||
| 37 | 884066 | 3.00 | 3.60 | |
| Joint Nv65ac | ||||
| 39 | 877331 | 1.05 | 1.26 | |
| Couvercle Nv65ac | ||||
| 40 | 878311 | 10.65 | 12.78 | |
| Boulon Hex.à douille M5x18 (10 Pièces) | ||||
| 41 | 949658 | 1.80 | 2.16 | |
| Bouchon d'air Npt 3/8 | ||||
| 42 | 887863 | 2.10 | 2.52 | |
| Etiquette | ||||
| 43 | 887864 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 44 | 887841 | |||
| Pas d'informations disponibles, non commandable | ||||
| 45 | 887902 | |||
| Ajusteur | ||||
| 46 | 326799 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 47 | 880175 | |||
| Bille Acier Ø 3.175 (x10) | ||||
| 48 | 959148 | 1.05 | 1.26 | |
| Levier de poussée (a) | ||||
| 49A | 888256 | 4.95 | 5.94 | |
| Bague | ||||
| 50 | 880081 | 1.04 | 1.24 | |
| Vis M6x12 (paquet de 10) | ||||
| 51 | 949657 | 3.00 | 3.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 888139 | |||
| Pas d'informations disponibles, non commandable | ||||
| 52A | 888745 | |||
| Pas d'informations disponibles, non commandable | ||||
| 53 | 887862 | |||
| Pas d'informations disponibles, non commandable | ||||
| 54 | 887852 | |||
| Pas d'informations disponibles, non commandable | ||||
| 55 | 887732 | |||
| Anneau d'arrêt (s-3) | ||||
| 56 | 881715 | 1.05 | 1.26 | |
| Ressort | ||||
| 57 | 887724 | 1.20 | 1.44 | |
| Joint | ||||
| 58 | 874436 | 1.05 | 1.26 | |
| PLONGEUR (2 avait besoin) | ||||
| 59 | 887725 | 1.20 | 1.44 | |
| Joint torique (i.d 10,7) | ||||
| 60 | 884112 | 1.65 | 1.98 | |
| Douille de soupape | ||||
| 61 | 888135 | 24.75 | 29.70 | |
| Pas d'informations disponibles, non commandable | ||||
| 62 | 887768 | |||
| Ressort de détente | ||||
| 63 | 887727 | 3.15 | 3.78 | |
| Gachette | ||||
| 64 | 876203 | 2.55 | 3.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 887865 | |||
| RESSORT DE TIGE | ||||
| 66 | 887728 | 1.20 | 1.44 | |
| TIGE (B) | ||||
| 67 | 887729 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 68 | 887904 | |||
| Ressort | ||||
| 69 | 886331 | 1.05 | 1.26 | |
| Bouton de changement | ||||
| 70 | 888136 | 1.04 | 1.24 | |
| Emballage de la vanne | ||||
| 71A | 888151 | 1.04 | 1.24 | |
| Bille Plastique | ||||
| 72 | 875645 | 3.90 | 4.68 | |
| Joint | ||||
| 73 | 875638 | 1.65 | 1.98 | |
| Plaque | ||||
| 74 | 887771 | 4.20 | 5.04 | |
| Douille de vanne de déclenchement | ||||
| 75 | 888134 | 5.55 | 6.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 76 | 887905 | |||
| Pas d'informations disponibles, non commandable | ||||
| 77 | 887840 | |||
| Alimentation en clous | ||||
| 78 | 877393Z | 32.18 | 38.61 | |
| Ressort A Lame | ||||
| 79 | 878422 | 7.35 | 8.82 | |
| Goupille Nr 83a | ||||
| 80 | 878418 | 1.65 | 1.98 | |
| Ecrou Plastique P/cloueur/tous | ||||
| 81 | 876465 | 1.05 | 1.26 | |
| Rondelle de ressort M4 (10 pièces) | ||||
| 82 | 949453 | 1.05 | 1.26 | |
| Ecrou Plastique M5 | ||||
| 83 | 877371 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 84A | 889083 | |||
| Recharge | ||||
| 85 | 884065 | 58.44 | 70.12 | |
| Douille | ||||
| 86 | 876550 | 1.04 | 1.24 | |
| Vis à tête hexagonale M5x45 (10 pièces) | ||||
| 87 | 949824 | 3.90 | 4.68 | |
| Boulon à tête hexagonale M4x15 (10 pièces) | ||||
| 88 | 949650 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 89 | 877396Z | |||
| Manchon (ancien 877398z) | ||||
| 90 | 877398 | 2.55 | 3.06 | |
| Ressort Nr 83a | ||||
| 91 | 877397 | 3.90 | 4.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 92 | 877402 | |||
| Pas d'informations disponibles, non commandable | ||||
| 93 | 885827 | |||
| Ressort | ||||
| 94 | 884077 | 1.50 | 1.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 95 | 887906 | |||
| Carter Protection (1) | ||||
| 96 | 884075 | 2.70 | 3.24 | |
| NEZ | ||||
| 97 | 887772 | 125.40 | 150.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769 | |||
| Grippe Nv90ab | ||||
| 601 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 603 | 877153 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 874042 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 876212 | |||
| Graisse (attolub n°2) 500g | ||||
| 606 | 317918 | 32.18 | 38.61 | |
| Pas d'informations disponibles, non commandable | ||||
| 607 | 884080 | |||
