Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki NR65AK2'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

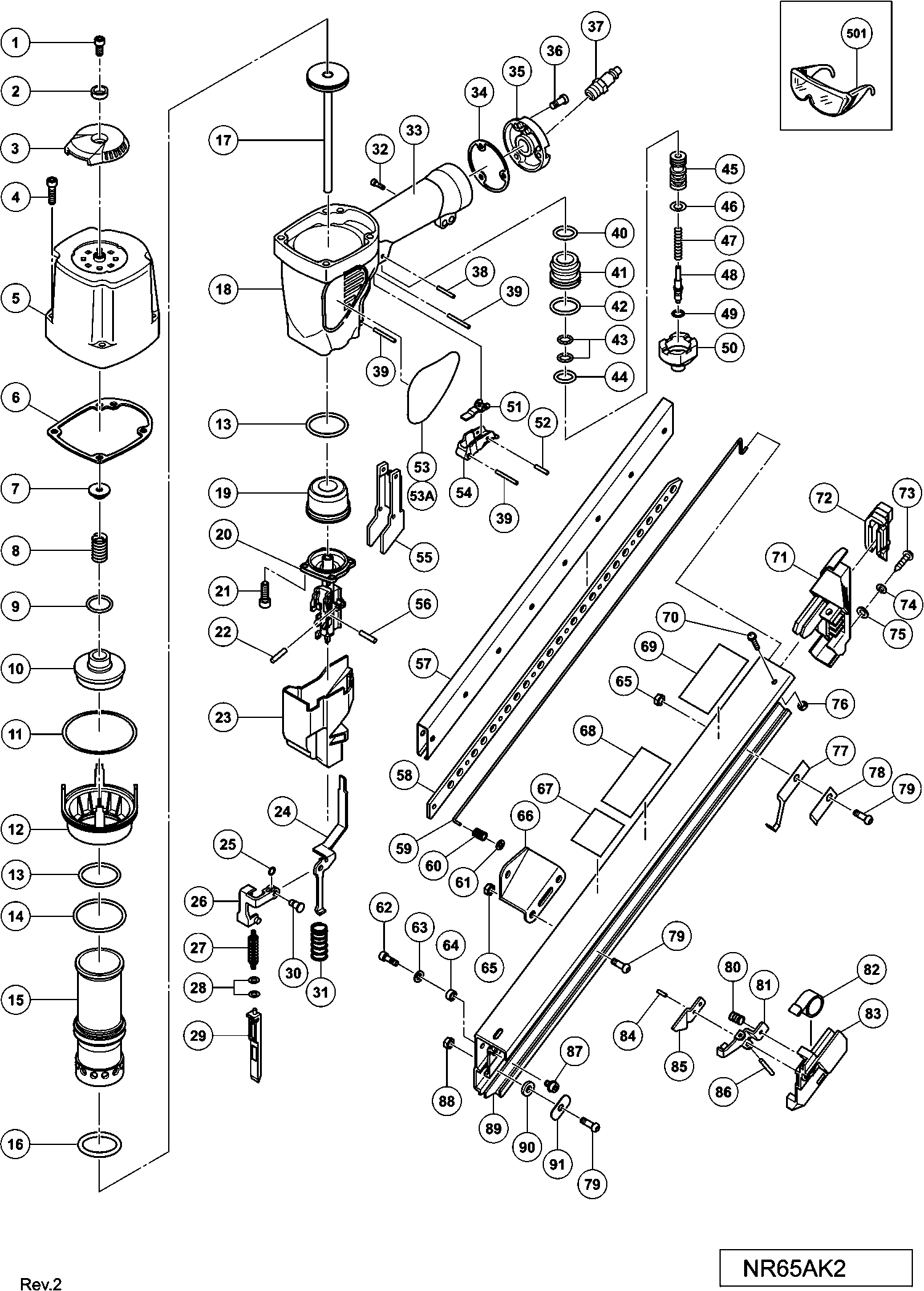

Dessins des Hikoki NR65AK2
Liste de pièces de rechange des Hikoki NR65AK2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M6x12 (paquet de 10) | ||||
| 1 | 949657 | 3.00 | 3.60 | |
| Plaque (1) | ||||
| 2 | 880515 | 5.85 | 7.02 | |
| COUVERCLE SUPERIEUR | ||||
| 3 | 884332 | 4.20 | 5.04 | |
| Pas d'informations disponibles, non commandable | ||||
| 4 | 949822 | |||
| Pas d'informations disponibles, non commandable | ||||
| 5 | 883451 | |||
| Joint (B) | ||||
| 6 | 883452 | 1.80 | 2.16 | |
| Pare-chocs de tête | ||||
| 7 | 882914 | 6.60 | 7.92 | |
| Ressort de tête de soupape | ||||
| 8 | 882913 | 6.75 | 8.10 | |
| Joint torique (diamètre interne.20,8) | ||||
| 9 | 883992 | 1.65 | 1.98 | |
| Valve principale (ancien 882912) | ||||
| 10 | 882927 | 14.10 | 16.92 | |
| O-ring | ||||
| 11 | 878863 | 2.40 | 2.88 | |
| Plaque de Cylindre | ||||
| 12 | 882910 | 6.45 | 7.74 | |
| Joint Torique | ||||
| 13 | 887176 | 1.05 | 1.26 | |
| Joint | ||||
| 14 | 877368 | 1.95 | 2.34 | |
| Cylindre (ancien 883450) | ||||
| 15 | 883989 | 50.46 | 60.56 | |
| Joint torique i.d. 37 | ||||
| 16 | 883431 | 1.65 | 1.98 | |
| Piston (h) | ||||
| 17 | 883471 | 132.83 | 159.39 | |
| Pas d'informations disponibles, non commandable | ||||
| 18 | 885516 | |||
| Amortisseur de piston | ||||
| 19 | 883432 | 14.03 | 16.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 20 | 888209 | |||
| Boulon de haute tension Nylock M6x20 | ||||
| 21 | 880675 | 4.05 | 4.86 | |
| Goupille roulée D3x12 (10 pièces) | ||||
| 22 | 949535 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 23 | 883447 | |||
| Pas d'informations disponibles, non commandable | ||||
| 24 | 888210 | |||
| O Ring (1ap-3) | ||||
| 25 | 873093 | 1.05 | 1.26 | |
| LEVIER DE POUSSÉE (B) | ||||
| 26 | 883444 | 21.04 | 25.24 | |
| Ressort (1) | ||||
| 27 | 883470 | 1.65 | 1.98 | |
| Joint | ||||
| 28 | 874436 | 1.05 | 1.26 | |
| Levier de poussée (a) (ancien 883443) | ||||
| 29 | 883635 | 19.39 | 23.26 | |
| Goupille (a) | ||||
| 30 | 883448 | 3.30 | 3.96 | |
| Ressort de levier de poussée | ||||
| 31 | 883446 | 1.65 | 1.98 | |
| Vis Ø 4*10 Vb16y | ||||
| 32 | 880474 | 1.05 | 1.26 | |
| Joint Cm 12y | ||||
| 34 | 884342 | 1.05 | 1.26 | |
| Chapeau (1) | ||||
| 35 | 881949 | 4.80 | 5.76 | |
| Vis M5x16 (paquet de 10) | ||||
| 36 | 949821 | 2.55 | 3.06 | |
| Bouchon d'air Npt 3/8 | ||||
| 37 | 887863 | 2.10 | 2.52 | |
| Broche à Rouleau D3x22 (10 Pièces) | ||||
| 38 | 949864 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 39 | 887846 | |||
| JOINT TORIQUE DE LA SOUPAPE DE TÊTE (I.D.16.8) | ||||
| 40 | 877699 | 1.05 | 1.26 | |
| Douille de vanne (b) | ||||
| 41 | 878881 | 39.74 | 47.68 | |
| O Ring (s-18) | ||||
| 42 | 878885 | 1.05 | 1.26 | |
| Joint torique (I.D. 8.8) | ||||
| 43 | 878925 | 1.05 | 1.26 | |
| Joint torique (I.D.11) | ||||
| 44 | 878887 | 1.65 | 1.98 | |
| Valve Nv65ad2/50ah | ||||
| 45 | 880672 | 32.18 | 38.61 | |
| O-RING (S-4) | ||||
| 46 | 981317 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 47 | 883453 | |||
| Plongeur Nv65ad2/50ah | ||||
| 48 | 880673 | 14.71 | 17.66 | |
| Joint torique (I.D.1.8) | ||||
| 49 | 878888 | 1.05 | 1.26 | |
| Fourreau De Valve Nv65ad2/50ah | ||||
| 50 | 882920 | 29.56 | 35.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 883454 | |||
| Broche D2.5x16 | ||||
| 52 | 881951 | 1.80 | 2.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 53 | 888741 | |||
| Pas d'informations disponibles, non commandable | ||||
| 54 | 888207 | |||
| Guide de Levier de Poussée | ||||
| 55 | 883455 | 3.30 | 3.96 | |
| Broche | ||||
| 56 | 883438 | 1.65 | 1.98 | |
| Rail à clous | ||||
| 57 | 883458 | 14.70 | 17.64 | |
| Plaque | ||||
| 58 | 883459 | 26.40 | 31.68 | |
| Axe (b) | ||||
| 59 | 883460 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 60 | 883467 | |||
| Pas d'informations disponibles, non commandable | ||||
| 61 | 883465 | |||
| Vis Dh 40yb | ||||
| 62 | 880630 | 1.05 | 1.26 | |
| Rondelle de fermeture (b) (ancien 976448) | ||||
| 63 | 962569 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 64 | 883442 | |||
| Ecrou Plastique Nr 83aa | ||||
| 65 | 963837 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 66 | 883464 | |||
| Pas d'informations disponibles, non commandable | ||||
| 67A | 888958 | |||
| Pas d'informations disponibles, non commandable | ||||
| 68 | 883466 | |||
| Pas d'informations disponibles, non commandable | ||||
| 69 | 888758 | |||
| Pas d'informations disponibles, non commandable | ||||
| 70 | 881772 | |||
| COUVERTURE DE MAGAZINE | ||||
| 71 | 883461 | 3.30 | 3.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 72 | 883462 | |||
| Vis autotaraudeuse D4x20 avec bride (noir) | ||||
| 73 | 302086 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 74A | 889083 | |||
| Rondelle M5 (x10) paquet de 10 | ||||
| 75 | 949424 | 1.05 | 1.26 | |
| Ecrou Plastique M5 | ||||
| 76 | 877371 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 77 | 883643 | |||
| Pas d'informations disponibles, non commandable | ||||
| 78 | 883642 | |||
| Pas d'informations disponibles, non commandable | ||||
| 79 | 878647 | |||
| Pas d'informations disponibles, non commandable | ||||
| 80 | 883441 | |||
| Plaque pour mécanisme d'alimentation | ||||
| 81 | 883437 | 3.30 | 3.96 | |
| Ressort A Lame | ||||
| 82 | 883440 | 8.40 | 10.08 | |
| Alimentation en clous | ||||
| 83 | 883436 | 6.45 | 7.74 | |
| Goupille cylindrique D3x10 (10 pièces) | ||||
| 84 | 887458 | 1.20 | 1.44 | |
| Bouton d'arrêt | ||||
| 85 | 883439 | 1.65 | 1.98 | |
| Broche | ||||
| 86 | 883438 | 1.65 | 1.98 | |
| Vis Cj 65va2 For (s) | ||||
| 87 | 305735 | 1.04 | 1.24 | |
| Ecrou Plastique Nr 83aa | ||||
| 88 | 963837 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 89 | 883638 | |||
| Pas d'informations disponibles, non commandable | ||||
| 90 | 883434 | |||
| Pas d'informations disponibles, non commandable | ||||
| 91 | 883435 | |||
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769 | |||
| Grippe Nv90ab | ||||
| 601 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 602A | 888213 | |||
