Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki N5024A2'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

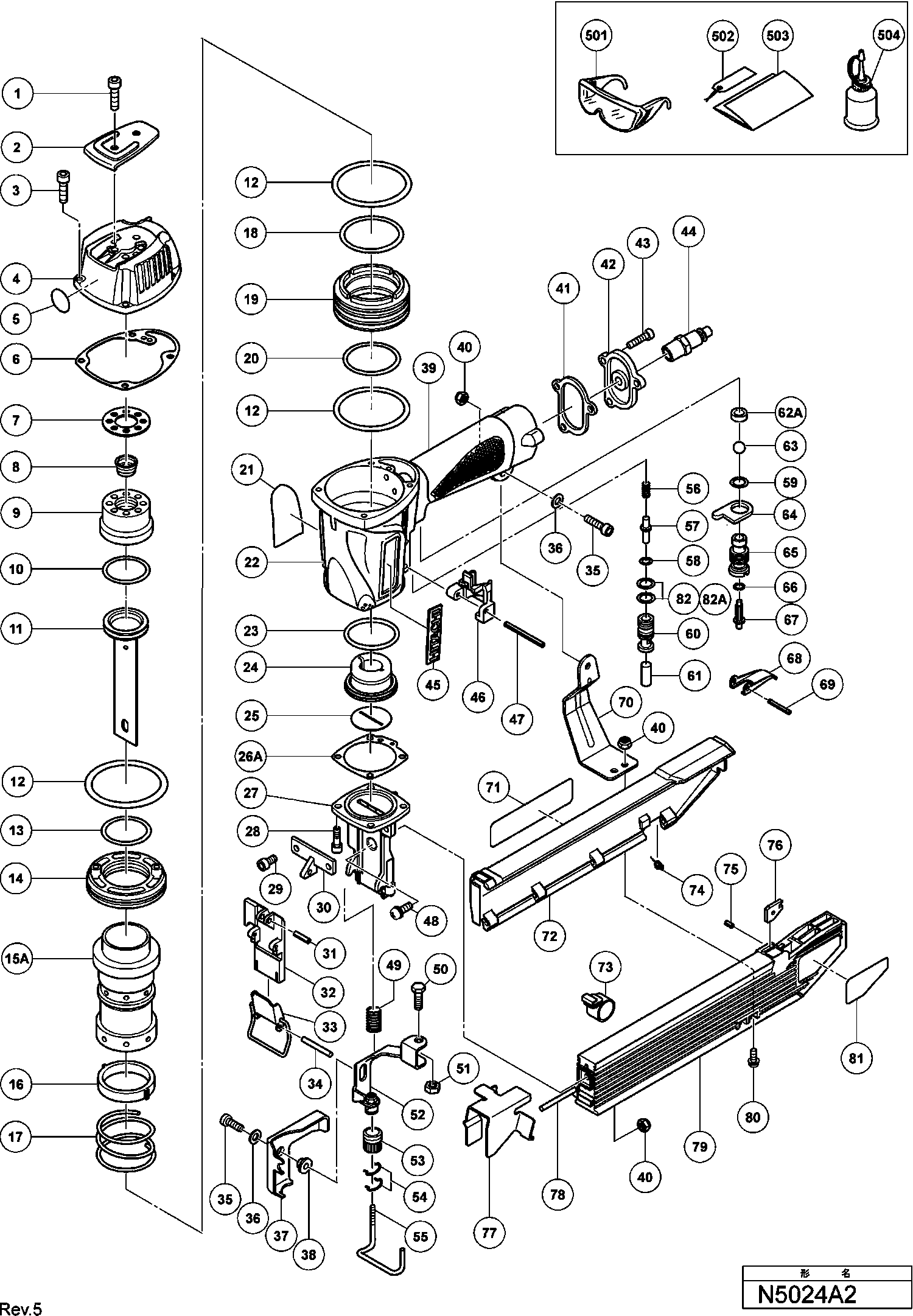

Dessins des Hikoki N5024A2
Liste de pièces de rechange des Hikoki N5024A2
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M5x25 (paquet de 10) | ||||
| 1 | 949662 | 2.10 | 2.52 | |
| COUVERCLE SUPERIEUR | ||||
| 2 | 876179 | 1.05 | 1.26 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 3 | 949757 | 3.00 | 3.60 | |
| Chapeau d'échappement | ||||
| 4 | 886444 | 14.65 | 17.58 | |
| Étiquette d'avertissement (a) | ||||
| 5 | 883513 | 1.65 | 1.98 | |
| Joint | ||||
| 6 | 883892 | 1.65 | 1.98 | |
| Entretoise | ||||
| 7 | 886466 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 8 | 878417 | |||
| EXHAUST VALVE (OLD 878417) | ||||
| 8A | 890209 | 1.00 | 1.20 | |
| Capuchon de tête Ass'y | ||||
| 9 | 877129 | 14.58 | 17.49 | |
| Joint torique pour Tige de Frappe | ||||
| 10 | 876174 | 3.60 | 4.32 | |
| Piston (1) | ||||
| 11 | 884357 | 38.03 | 45.63 | |
| Joint torique (i.d.64.5) | ||||
| 12 | 885793 | 2.10 | 2.52 | |
| O Ring Nv 50a1 | ||||
| 13 | 877126 | 1.65 | 1.98 | |
| Plaque de Cylindre | ||||
| 14 | 876168 | 10.95 | 13.14 | |
| Cylindre | ||||
| 15 | 877486 | 64.21 | 77.06 | |
| Anneau de Cylindre | ||||
| 16 | 876167 | 1.05 | 1.26 | |
| Ressort de Cylindre | ||||
| 17 | 876172 | 6.60 | 7.92 | |
| O Ring Nv 50a1 | ||||
| 18 | 877123 | 2.40 | 2.88 | |
| Guide de cylindre (ancien 876631) | ||||
| 19 | 877122 | 17.60 | 21.12 | |
| O Ring Nv 50a1 | ||||
| 20 | 877124 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 21A | 888962 | |||
| Carter | ||||
| 22 | 886443 | 58.93 | 70.71 | |
| O Ring Nv 50a1 | ||||
| 23 | 877125 | 1.95 | 2.34 | |
| Amortisseur de piston | ||||
| 24 | 884350 | 11.85 | 14.22 | |
| Feuille de pare-chocs | ||||
| 25 | 884351 | 1.05 | 1.26 | |
| Emballage (a) | ||||
| 26A | 883881 | 1.65 | 1.98 | |
| Nez | ||||
| 27 | 886726 | 113.99 | 136.78 | |
| Vis M.5*16 | ||||
| 28 | 878181 | 1.05 | 1.26 | |
| Vis M.5*10 (paquet de 10) | ||||
| 29 | 949819 | 2.55 | 3.06 | |
| Plaque De Guidage | ||||
| 30 | 884360 | 14.10 | 16.92 | |
| Roll Pin D4x16 (10 pièces) | ||||
| 31 | 949497 | 2.55 | 3.06 | |
| Piece De Guidage | ||||
| 32 | 884361 | 17.13 | 20.55 | |
| Arretoir | ||||
| 33 | 884362 | 8.33 | 9.99 | |
| Broche à Rouleau D3x30 (10 Pièces) | ||||
| 34 | 949866 | 3.60 | 4.32 | |
| Boulon Hex.à douille M5x18 (10 Pièces) | ||||
| 35 | 949658 | 1.80 | 2.16 | |
| Rondelle (OLD 876205) | ||||
| 36A | 889024 | 1.04 | 1.24 | |
| Carter Protection (1) | ||||
| 37 | 884364 | 2.10 | 2.52 | |
| Douille | ||||
| 38 | 884366 | 4.20 | 5.04 | |
| Ecrou Plastique M5 | ||||
| 40 | 877371 | 1.05 | 1.26 | |
| Joint | ||||
| 41 | 886719 | 1.05 | 1.26 | |
| couverture | ||||
| 42 | 885795 | 4.50 | 5.40 | |
| Vis M5x16 (paquet de 10) | ||||
| 43 | 949821 | 2.55 | 3.06 | |
| Plaque de Marque | ||||
| 45 | 886342 | 1.80 | 2.16 | |
| Garde de valve | ||||
| 46 | 884356 | 2.10 | 2.52 | |
| Goupille cylindrique D3x45 (10 Pièces) | ||||
| 47 | 884025 | 1.80 | 2.16 | |
| Vis à métaux (avec rondelle) M5x16 (noir) | ||||
| 48 | 308386 | 1.05 | 1.26 | |
| Ressort | ||||
| 49 | 877894 | 1.05 | 1.26 | |
| Boulon | ||||
| 50 | 875650 | 1.05 | 1.26 | |
| Écrou M5 (10 pièces) (ANCIEN 949555Z) | ||||
| 51 | 949555 | 1.05 | 1.26 | |
| Levier de Poussée | ||||
| 52 | 884353 | 22.83 | 27.39 | |
| Ajusteur | ||||
| 53 | 885796 | 4.20 | 5.04 | |
| Ressort à cliquet | ||||
| 54 | 881765 | 1.95 | 2.34 | |
| Levier de poussée (a) | ||||
| 55 | 886447 | 4.20 | 5.04 | |
| Ressort | ||||
| 56 | 886725 | 1.05 | 1.26 | |
| Piston (A) | ||||
| 57 | 878542 | 1.95 | 2.34 | |
| Joint Torique de Plongeur | ||||
| 58 | 877705 | 1.05 | 1.26 | |
| Joint | ||||
| 59 | 875638 | 1.65 | 1.98 | |
| Fourreau De Valve Nt 65a | ||||
| 60 | 877880 | 27.09 | 32.50 | |
| Petit Plongeur Nt 65a | ||||
| 61 | 877882 | 5.55 | 6.66 | |
| Emballage de la vanne | ||||
| 62A | 888151 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 63 | 875645 | |||
| Balle D7.2 | ||||
| 63A | 890301 | 1.04 | 1.24 | |
| Plaque | ||||
| 64 | 875644 | 1.05 | 1.26 | |
| Fourreau De Valve | ||||
| 65 | 877335 | 12.60 | 15.12 | |
| Joint Torique | ||||
| 66 | 874820 | 1.65 | 1.98 | |
| Piston de déclencheur | ||||
| 67 | 878121 | 1.65 | 1.98 | |
| Gachette | ||||
| 68 | 876203 | 2.55 | 3.06 | |
| Broche à Rouleau D3x30 (10 Pièces) | ||||
| 69 | 949866 | 3.60 | 4.32 | |
| Poignée bras | ||||
| 70 | 884363 | 6.68 | 8.01 | |
| ÉTIQUETTE D'AVERTISSEMENT | ||||
| 71 | 886720 | 1.05 | 1.26 | |
| Couverture du magazine | ||||
| 72 | 883718 | 7.20 | 8.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 73 | 881047 | |||
| RESSORT RUBAN | ||||
| 73A | 889503 | 3.90 | 4.68 | |
| Ressort | ||||
| 74 | 881043 | 1.35 | 1.62 | |
| Goupille Ø 3*8 Vb16y | ||||
| 75 | 949749 | 1.95 | 2.34 | |
| Plaque de magasin | ||||
| 76 | 881039 | 2.55 | 3.06 | |
| Distributeur d'agrafes | ||||
| 77 | 884359 | 8.33 | 9.99 | |
| Axe De Chape | ||||
| 78 | 883719 | 2.10 | 2.52 | |
| Magasin complet | ||||
| 79 | 884358 | 16.36 | 19.64 | |
| Vis de machine M5x14 Noir | ||||
| 80 | 678653 | 1.05 | 1.26 | |
| Joint | ||||
| 82 | 875638 | 1.65 | 1.98 | |
| Joint torique (i.d 10,7) | ||||
| 82A | 884112 | 1.65 | 1.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 875769 | |||
| Étiquette de mise en garde | ||||
| 502 | 882413 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 504 | 877153 | |||
| Grippe Nv90ab | ||||
| 601 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 602A | 888213 | |||
| Pas d'informations disponibles, non commandable | ||||
| 603 | 876762 | |||
| Pas d'informations disponibles, non commandable | ||||
| 604 | 877153 | |||
| Pas d'informations disponibles, non commandable | ||||
| 605 | 874042 | |||
| Pas d'informations disponibles, non commandable | ||||
| 606 | 876212 | |||
| Graisse (attolub n°2) 500g | ||||
| 607 | 317918 | 32.18 | 38.61 | |
