Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki N5024A'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

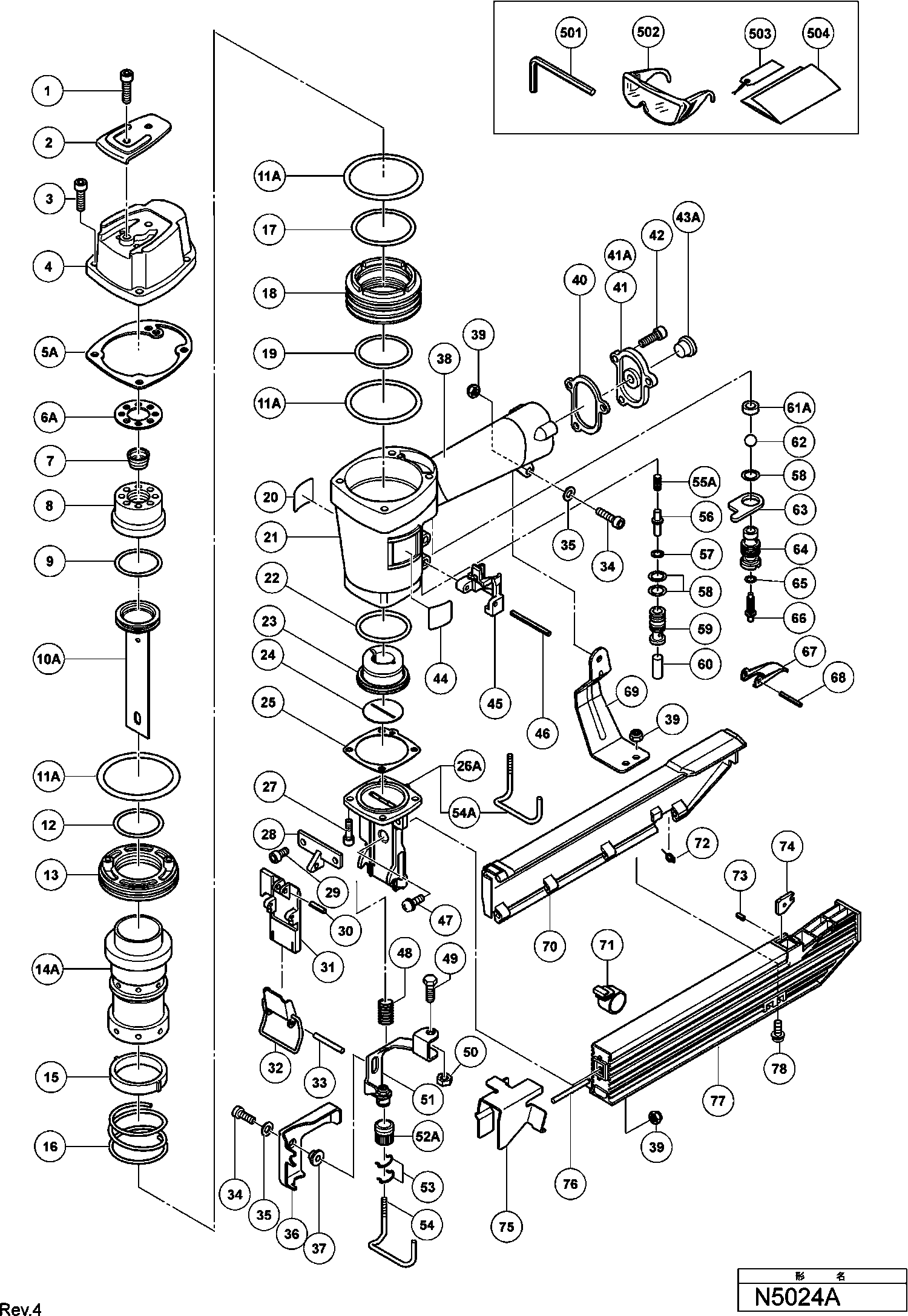

Dessins des Hikoki N5024A
Liste de pièces de rechange des Hikoki N5024A
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M5x25 (paquet de 10) | ||||
| 1 | 949662 | 2.10 | 2.52 | |
| COUVERCLE SUPERIEUR | ||||
| 2 | 876179 | 1.05 | 1.26 | |
| Vis M5*20 (paquet de 10) For Europe | ||||
| 3 | 949757 | 3.00 | 3.60 | |
| Chapeau d'échappementvieux (vieux 877128) | ||||
| 4 | 877917 | 28.88 | 34.65 | |
| Pas d'informations disponibles, non commandable | ||||
| 5A | 885794 | |||
| Entretoise | ||||
| 6A | 886466 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 878417 | |||
| Capuchon de tête Ass'y | ||||
| 8 | 877129 | 14.58 | 17.49 | |
| Joint torique pour Tige de Frappe | ||||
| 9 | 876174 | 3.60 | 4.32 | |
| Piston (1) | ||||
| 10A | 884357 | 38.03 | 45.63 | |
| Joint torique (i.d.64.5) | ||||
| 11A | 885793 | 2.10 | 2.52 | |
| O Ring Nv 50a1 | ||||
| 12 | 877126 | 1.65 | 1.98 | |
| Plaque de Cylindre | ||||
| 13 | 876168 | 10.95 | 13.14 | |
| Cylindre | ||||
| 14A | 888212 | 24.75 | 29.70 | |
| Anneau de Cylindre | ||||
| 15 | 876167 | 1.05 | 1.26 | |
| Ressort de Cylindre | ||||
| 16 | 876172 | 6.60 | 7.92 | |
| O Ring Nv 50a1 | ||||
| 17 | 877123 | 2.40 | 2.88 | |
| Guide de cylindre (ancien 876631) | ||||
| 18 | 877122 | 17.60 | 21.12 | |
| O Ring Nv 50a1 | ||||
| 19 | 877124 | 1.95 | 2.34 | |
| ÉTIQUETTE D'AVERTISSEMENT | ||||
| 20 | 884070 | 1.65 | 1.98 | |
| Carter | ||||
| 21 | 884171 | 81.68 | 98.01 | |
| O Ring Nv 50a1 | ||||
| 22 | 877125 | 1.95 | 2.34 | |
| Amortisseur de piston | ||||
| 23 | 884350 | 11.85 | 14.22 | |
| Feuille de pare-chocs | ||||
| 24 | 884351 | 1.05 | 1.26 | |
| Joint Cm 12ym 12y | ||||
| 25 | 876673 | 1.04 | 1.24 | |
| Nez | ||||
| 26A | 886726 | 113.99 | 136.78 | |
| Vis M.5*16 | ||||
| 27 | 878181 | 1.05 | 1.26 | |
| Plaque De Guidage | ||||
| 28 | 884360 | 14.10 | 16.92 | |
| Vis M.5*10 (paquet de 10) | ||||
| 29 | 949819 | 2.55 | 3.06 | |
| Roll Pin D4x16 (10 pièces) | ||||
| 30 | 949497 | 2.55 | 3.06 | |
| Piece De Guidage | ||||
| 31 | 884361 | 17.13 | 20.55 | |
| Arretoir | ||||
| 32 | 884362 | 8.33 | 9.99 | |
| Broche à Rouleau D3x30 (10 Pièces) | ||||
| 33 | 949866 | 3.60 | 4.32 | |
| Boulon Hex.à douille M5x18 (10 Pièces) | ||||
| 34 | 949658 | 1.80 | 2.16 | |
| Plus disponible, pas de remplacement | ||||
| 35 | 876205 | |||
| Carter Protection (1) | ||||
| 36 | 884364 | 2.10 | 2.52 | |
| Douille | ||||
| 37 | 884366 | 4.20 | 5.04 | |
| Ecrou Plastique M5 | ||||
| 39 | 877371 | 1.05 | 1.26 | |
| Joint Nv 50a1 | ||||
| 40 | 877131 | 1.05 | 1.26 | |
| Capuchon (ancien 876714p) | ||||
| 41 | 880036 | 6.75 | 8.10 | |
| couverture | ||||
| 41A | 885795 | 4.50 | 5.40 | |
| Vis M5x16 (paquet de 10) | ||||
| 42 | 949821 | 2.55 | 3.06 | |
| Garde de valve | ||||
| 45 | 884356 | 2.10 | 2.52 | |
| Goupille cylindrique D3x45 (10 Pièces) | ||||
| 46 | 884025 | 1.80 | 2.16 | |
| Vis à métaux (avec rondelle) M5x16 (noir) | ||||
| 47 | 308386 | 1.05 | 1.26 | |
| Ressort | ||||
| 48 | 877894 | 1.05 | 1.26 | |
| Boulon | ||||
| 49 | 875650 | 1.05 | 1.26 | |
| Écrou M5 (10 pièces) (ANCIEN 949555Z) | ||||
| 50 | 949555 | 1.05 | 1.26 | |
| Levier de Poussée | ||||
| 51 | 884353 | 22.83 | 27.39 | |
| Ajusteur | ||||
| 52A | 885796 | 4.20 | 5.04 | |
| Ressort à cliquet | ||||
| 53 | 881765 | 1.95 | 2.34 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 884354 | |||
| Levier de poussée (a) | ||||
| 54A | 886447 | 4.20 | 5.04 | |
| Ressort | ||||
| 55A | 886725 | 1.05 | 1.26 | |
| Piston (A) | ||||
| 56 | 878542 | 1.95 | 2.34 | |
| Joint Torique de Plongeur | ||||
| 57 | 877705 | 1.05 | 1.26 | |
| Joint | ||||
| 58 | 875638 | 1.65 | 1.98 | |
| Fourreau De Valve Nt 65a | ||||
| 59 | 877880 | 27.09 | 32.50 | |
| Petit Plongeur Nt 65a | ||||
| 60 | 877882 | 5.55 | 6.66 | |
| Emballage de la vanne | ||||
| 61A | 888151 | 1.04 | 1.24 | |
| Pas d'informations disponibles, non commandable | ||||
| 62 | 875645 | |||
| Plaque | ||||
| 63 | 875644 | 1.05 | 1.26 | |
| Fourreau De Valve | ||||
| 64 | 877335 | 12.60 | 15.12 | |
| Joint Torique | ||||
| 65 | 874820 | 1.65 | 1.98 | |
| Piston de déclencheur | ||||
| 66 | 878121 | 1.65 | 1.98 | |
| Gachette | ||||
| 67 | 876203 | 2.55 | 3.06 | |
| Broche à Rouleau D3x30 (10 Pièces) | ||||
| 68 | 949866 | 3.60 | 4.32 | |
| Poignée bras | ||||
| 69 | 884363 | 6.68 | 8.01 | |
| Couverture du magazine | ||||
| 70 | 883718 | 7.20 | 8.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 71 | 881047 | |||
| Ressort | ||||
| 72 | 881043 | 1.35 | 1.62 | |
| Goupille Ø 3*8 Vb16y | ||||
| 73 | 949749 | 1.95 | 2.34 | |
| Plaque de magasin | ||||
| 74 | 881039 | 2.55 | 3.06 | |
| Distributeur d'agrafes | ||||
| 75 | 884359 | 8.33 | 9.99 | |
| Axe De Chape | ||||
| 76 | 883719 | 2.10 | 2.52 | |
| Magasin complet | ||||
| 77 | 884358 | 16.36 | 19.64 | |
| Vis de machine M5x14 Noir | ||||
| 78 | 678653 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 501 | 944458 | |||
| Pas d'informations disponibles, non commandable | ||||
| 502 | 875769 | |||
| Étiquette de mise en garde | ||||
| 503 | 882413 | 1.95 | 2.34 | |
| LEAFLET | ||||
| 504 | 882414 | 1.86 | 2.23 | |
| Pas d'informations disponibles, non commandable | ||||
| 601 | 876762 | |||
| Grippe Nv90ab | ||||
| 602 | 881768 | 5.25 | 6.30 | |
| Pas d'informations disponibles, non commandable | ||||
| 603A | 888213 | |||
