Vous trouverez ici toutes les pièces et dessins disponibles du 'Hikoki N14DSL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

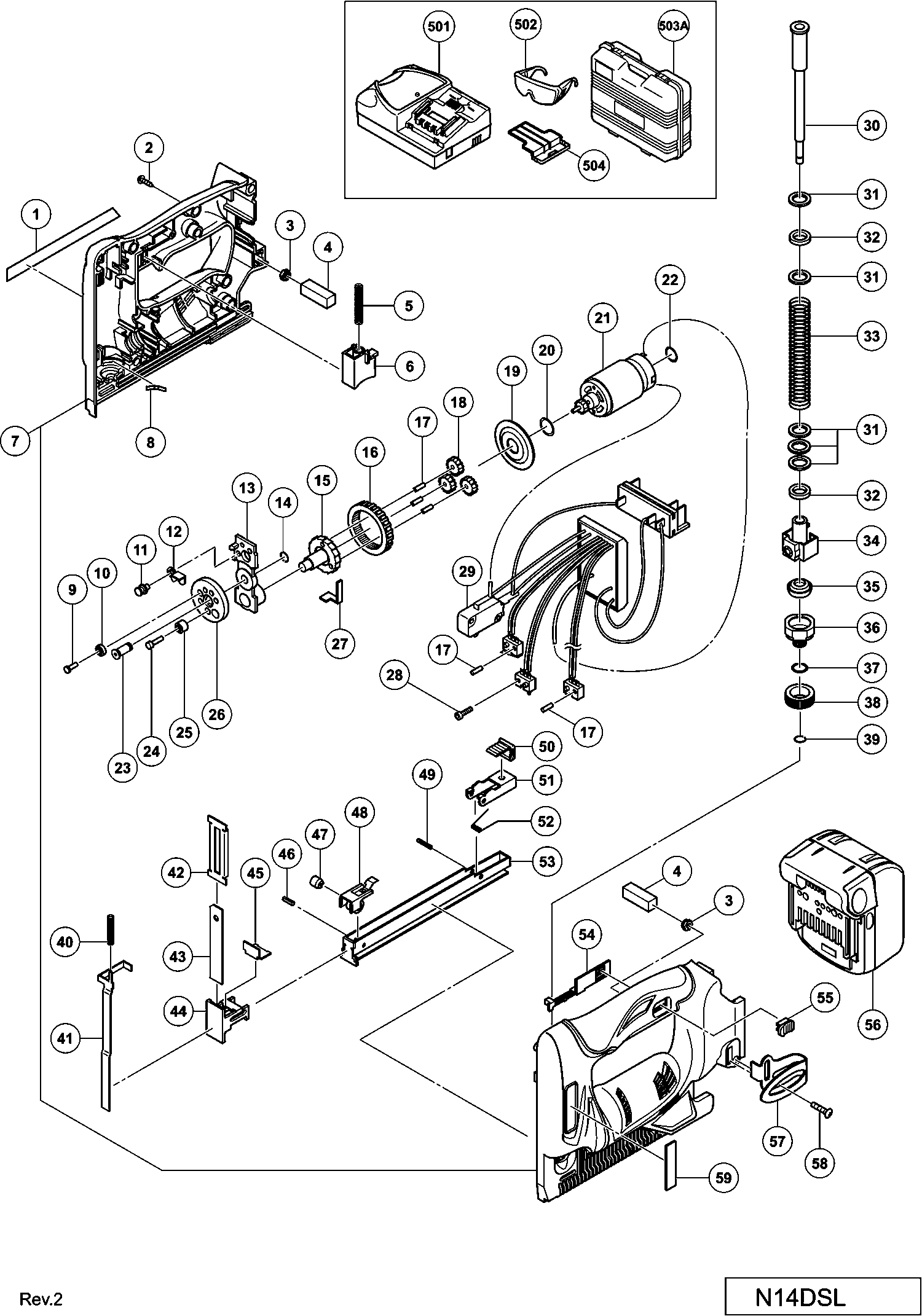

Dessins des Hikoki N14DSL
Liste de pièces de rechange des Hikoki N14DSL
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis autotaraudeuse (avec bride) D3x16 (noir) | ||||
| 2 | 313687 | 1.04 | 1.24 | |
| Écrou de blocage M4 (noir) | ||||
| 3 | 327002 | 1.80 | 2.16 | |
| Joint | ||||
| 4 | 331186 | 1.80 | 2.16 | |
| Ressort (t) | ||||
| 5 | 332000 | 1.80 | 2.16 | |
| Gachette | ||||
| 6 | 331789 | 3.45 | 4.14 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 334983 | |||
| Plaque de réglage | ||||
| 8 | 331782 | 1.80 | 2.16 | |
| Arbre métallique (b) | ||||
| 9 | 331793 | 3.45 | 4.14 | |
| Rouleau à cames | ||||
| 10 | 331791 | 1.80 | 2.16 | |
| Goupille de levier | ||||
| 11 | 331799 | 1.80 | 2.16 | |
| Switch Lever (1) | ||||
| 12 | 331798 | 1.80 | 2.16 | |
| Disque D Embrayage | ||||
| 13 | 331797 | 7.35 | 8.82 | |
| Anneau de retenue D5.4 | ||||
| 14 | 331993 | 1.80 | 2.16 | |
| Second Pignon Dh 22vb | ||||
| 15 | 331800 | 7.35 | 8.82 | |
| Pignon Annulaire | ||||
| 16 | 331804 | 3.45 | 4.14 | |
| Rouleau à aiguilles | ||||
| 17 | 331991 | 1.80 | 2.16 | |
| Pignon | ||||
| 18 | 331803 | 1.80 | 2.16 | |
| Bague | ||||
| 19 | 331802 | 1.80 | 2.16 | |
| O Ring (1ap-12) | ||||
| 20 | 996407 | 1.05 | 1.26 | |
| Moteur | ||||
| 21 | 331806 | 19.53 | 23.43 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 872654 | |||
| Goupille (a) | ||||
| 23 | 331796 | 3.45 | 4.14 | |
| Arbre métallique (b) | ||||
| 24 | 331794 | 3.45 | 4.14 | |
| Rouleau de came | ||||
| 25 | 331792 | 1.80 | 2.16 | |
| Engrenage H90sc/se | ||||
| 26 | 331795 | 5.10 | 6.12 | |
| Embrayage | ||||
| 27 | 331801 | 1.80 | 2.16 | |
| Boulon à tête hexagonale Nylock M3x8 | ||||
| 28 | 331992 | 1.80 | 2.16 | |
| Interrupteur | ||||
| 29 | 331990 | 87.45 | 104.94 | |
| Goupille de frappe | ||||
| 30 | 331785 | 8.10 | 9.72 | |
| Rondelle de ressort D11.2 | ||||
| 31 | 331995 | 1.80 | 2.16 | |
| Bague Intermediaire | ||||
| 32 | 331787 | 1.80 | 2.16 | |
| Ressort principal | ||||
| 33 | 332002 | 6.75 | 8.10 | |
| Frappeur H60ma/ka | ||||
| 34 | 331788 | 11.70 | 14.04 | |
| Butoir | ||||
| 35 | 331784 | 1.80 | 2.16 | |
| Support de Pare-chocs | ||||
| 36 | 331783 | 6.75 | 8.10 | |
| O Ring D 6sh | ||||
| 37 | 987105 | 1.05 | 1.26 | |
| Ajusteur | ||||
| 38 | 331781 | 5.10 | 6.12 | |
| Bague de retenue D4.4 | ||||
| 39 | 331994 | 1.80 | 2.16 | |
| Ressort | ||||
| 40 | 331996 | 1.80 | 2.16 | |
| Levier de poussée | ||||
| 41 | 331773 | 6.75 | 8.10 | |
| Plaque De Recouvrement | ||||
| 42 | 331774 | 1.04 | 1.24 | |
| Lame conductrice | ||||
| 43 | 331776 | 5.10 | 6.12 | |
| Guide de lame (a) | ||||
| 44 | 334995 | 39.88 | 47.85 | |
| Guide de Lame (b) | ||||
| 45 | 333942 | 1.80 | 2.16 | |
| Goupille de rouleau D2,5x10 (10 pièces) | ||||
| 46 | 949551 | 1.65 | 1.98 | |
| Ressort en spirale | ||||
| 47 | 331778 | 1.80 | 2.16 | |
| Alimentateur | ||||
| 48 | 331997 | 6.75 | 8.10 | |
| Goupille Ø 3x14 | ||||
| 49 | 949900 | 2.40 | 2.88 | |
| Couvercle de butée | ||||
| 50 | 331999 | 3.45 | 4.14 | |
| Arrêt | ||||
| 51 | 331780 | 1.80 | 2.16 | |
| Ressort de butée | ||||
| 52 | 331998 | 1.80 | 2.16 | |
| Base du Magasin | ||||
| 53 | 331779 | 14.70 | 17.64 | |
| Levier (c) | ||||
| 54 | 331790 | 1.80 | 2.16 | |
| Curseur | ||||
| 55 | 326276 | 1.05 | 1.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 56 | 334419 | |||
| Crochet | ||||
| 57 | 332824 | 4.58 | 5.49 | |
| Vis Noir | ||||
| 58 | 327001 | 1.80 | 2.16 | |
| Plaque Hitachi | ||||
| 59 | 329648 | 1.88 | 2.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 502 | 875769 | |||
| Pas d'informations disponibles, non commandable | ||||
| 503B | 370474 | |||
| Capuchon de protection pour batterie | ||||
| 504 | 329897 | 1.80 | 2.16 | |
